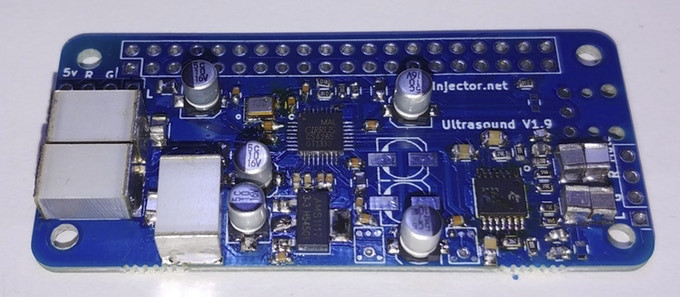

В последние годы Flatmax Studio запустила несколько звуковых карт для плат Raspberry Pi на Kickstarter, а их последняя плата называется «Audio Injector Ultra Sound Card».
Плата, как заявлено, обеспечивает высокое качество входного и выходного аудиосигнала @ 192 кГц, оснащена цифровым выходом (S/PDIF) и предлагает возможность двойного микрофона. Также доступен дополнительный балансный HAT – для отправки и приема стерео звука через балансные вход и выход.
Характеристики:
- Прямые входы – незапитанные аналоговые разъемы (предусмотрены стерео RCA)
- Прямые выходы – незапитанные аналоговые разъемы (предусмотрены стерео RCA), цифровой оптический SPDIF (предоставляется оптический преобразователь)
- Входы потенциометра – незапитанные разъемы и потенциометр (стереокабель не предусмотрен).
- Выходы потенциометра – незапитанные разъемы и потенциометр (стереоканал не предусмотрен).
- Микрофон – 2x высококачественных сверхзвуковых (модель – SPU0410LR5H) микрофона для поверхностного монтажа
- Аудиокодек – стерео кодек Cirrus Logic CS4265
- Частота дискретизации – 192 кГц, 24 бит
- Вариация задержки – генератором с низким джиттером
- Совместимость оборудования – работает с Raspberry Pi 2, Pi 3, Zero и т. д.
- Конденсаторы металлической пленки в звуковых дорожках линейного драйвера/приемника дают низкие уровни гармонических искажений.
- TI DRV632 линейные драйверы на выходе, дающие 2Vrms (5,66 V peak-to-peak)
- Возможность отключить выходы с линейным приводом – для обеспечения тихой работы!
- Разрывные контакты, отображающие 5v, Rin/Lin, InGND, Rout/Lout, GND, Mute.

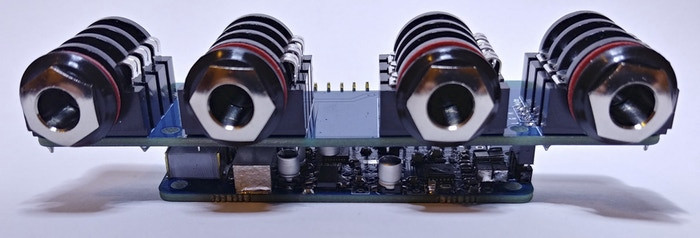

Как уже упоминалось во введении, и на фото выше, вы можете добавить плату Balanced Ultra на звуковую карту со следующими характеристиками:
- Балансные линейные драйверы (TI DRV632 5.66 V peak-to-peak)
- Балансные линейные приемники TI INA1650
- Выходные разъемы – разъемы TRS 1/4″ (незапитанный)
- Входные разъемы – разъемы TRS 1/4″ (незапитанный)
Насколько мы можем судить, нет специального программного обеспечения для плат, просто используйте программу, которую вы предпочтете. В видео, представленном ниже, имеется обзор звуковых карт.
blob:https://www.kickstarter.com/f1248841-a7c2-49eb-aebf-279c866970aa
Проект стартовал на Kickstarter с целью сбора 11 000 австралийских долларов (что равнозначно примерно 8 542 долларов США ). За залог в размере 19 долларов США вы сможете получить одну карту Ultra Sound, а за карту Ultra Balanced Ultra + Ultra придется заплатить 38 долларов США. Также предлагаются другие награды с пакетами карт. Доставка составит от 5 до 7$ в США и Европу и немного больше для стран остального мира. Доставка запланирована на август 2018 года. Если у вас имеются какие-либо вопросы, вы можете задавать их разработчикам на форумах Audioinjector.
