SudoProc — это крошечная «система-на-модуле» на базе Rockchip RK3288 SoC и в корпусе LGA


Большинство систем на модуле предназначены для установки в базовую плату благодаря разъемам по краю или одному (нескольким) разъемам типа «плата-к-плате». Хотя имеются и такие, которые предусматривают возможность монтажа пайкой к несущей плате.

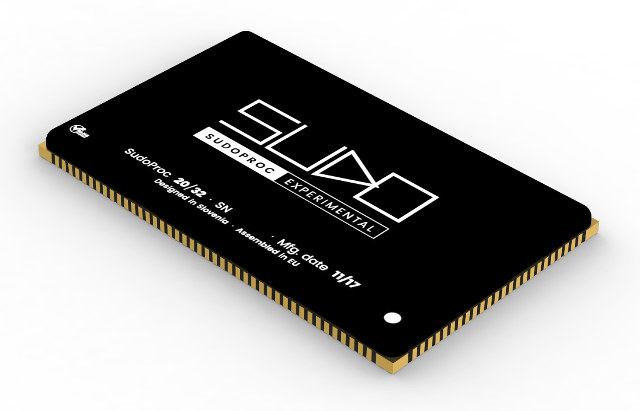

Разработчики из Sudo Systems LLC выбрали другой подход. Они разработали специальный 210-контактный модуль LGA (Land grid array), на базе процессора Rockchip RK3288, имеющий компактный размер — 65 x 40 x 4,3 мм.

Спецификации модуля SudoProc:

  • SoC — Процессор Rockchip RK3288 с четырьмя ядрами Cortex-A17 до 1,8 ГГц и графическим процессором Arm Mali-T764
  • Системная память — 4 Гб LPDDR3 (Samsung) @ 1066 МГц; 2 x 32 бит, двухканальная
  • Декодирование видео — декодер H.264 @2160p@24 fps, декодер H.265@2160p@30fps и кодировщик H.264/MVC/VP8 1080p@30 fps
  • Хранилище — 32 Гб, 64 Гб, 128 Гб, 256 Гб или 512 Гб eMMC 4.5 флэш
  • LGA-модуль с 210 контактами:
    • Интерфейсы устройств хранения — 8-разрядная флэш-память NAND, 4-разрядная SDMMC 3.0
    • Видеовход
      • eDP 1.3 @ до 4K x 2K при 30fps
      • HDMI 1.4/2.0 до @ 1080p при 120 Гц и 4k x 2k при 60 Гц
      • Опционально одноканальный и двухканальный LVDS с 10 полосами для передачи данных в целом
      • MIPI 0 TX, MIPI 1 RX и TX, MIPI 2 RX, 4 полосы передачи данных, до 4 Гбит/с, до 1080p при выходе 60 кадров в секунду
      • 8-битный интерфейс BT656 (PAL/NTSC)
      • 16-разрядный интерфейс BT601 DDR
      • Интерфейс необработанных данных 8 бит/10 бит/12 бит
      • Максимальное разрешение входного сигнала  14M (4416 × 3312) пикселей
    • Аудиовход
      • До 8-каналов I2S (4xTX, 2xRX), с разрешением звука от 16-бит до 32-бит, частота дискретизации до 192 кГц
      • Дополнительный S/PDIF
    • Возможности подключения — Gigabit Ethernet
    • USB- хост порт USB 2.0, порт USB 2.0 OTG, дополнительный интерфейс HSIC 2.0
    • Другие операции ввода-вывода
      • 4- битный интерфейс SDIO
      • 3x SPI master или slave
      • 5x UART асинхронный (3 с регулированием потоком) до 4 Мбит/с
      • 5x I2C с несколькими ведущими устройствами до 400 Кбит/с
      • 3x 10-битных SAR-ADC до 1 MSPS (от 0 до 1,8 В)
      • Интерфейс GPS полностью совместим с 1-band, C/A и NMEA-0183
      • Хост интерфейс  — 8 входов/16 выходов или 16 входов/8 выходов
      • Дополнительный интерфейс PS2
      • Дополнительный интерфейс смарт-карты
      • Интерфейс TS с поддержкой 2 встроенных PTI
      • 4x 32-битный таймер/счетчик PWM (с прерыванием)
      • До 100x GPIO (все могут использоваться с прерыванием)
    • Безопасность — AES до 256 бит, DES и TDES, SHA-1 до SHA-512, PKA от 128 бит до 3136 бит, режим безопасности Cortex-A12 / A17: TZMA и TZPC; 2x eFUSE
    • Источник питания
      • 5В (± 10%) до 3A
      • ACT8846 PMIC
      • Рабочий диапазон I/O — 3,3 В или 2,5 В или 1,8 В (± 10%), в зависимости от порта
    • Размеры/Габариты — 65 x 40 x 4,3 мм; индивидуально в корпусе LGA210
    • Температурный диапазон — от -25 ° C до + 85 ° C (дополнительный радиатор не требуется с надлежащей тепловой конструкцией печатной платы)

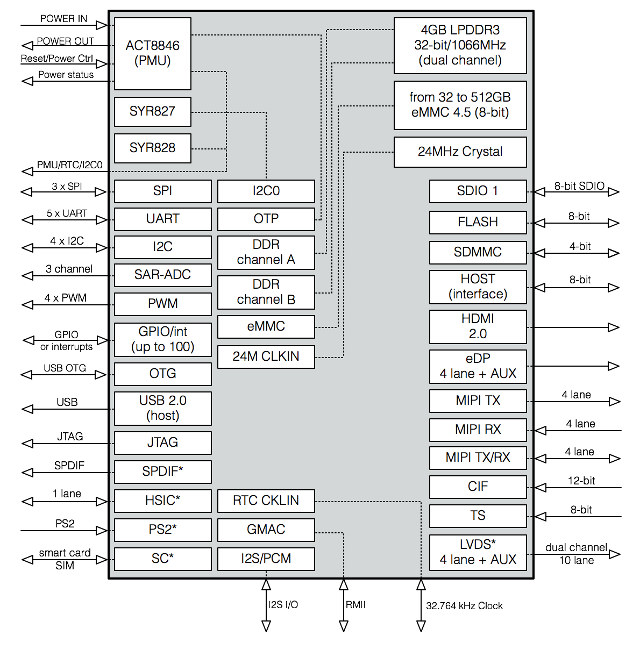

Блок-диаграмма

LGA-модули традиционно использовались в процессорах x86, поэтому вы могли вставлять их в разъемы и легко заменять или обновлять установленные с помощью совместимого процессора. Хотя, теоретически, модуль LGA210 может быть вставлен в разъем, модули SudoProc полагаются на индивидуальный дизайн, поэтому для продажи на рынке не существует соответствующего гнезда LGA210, и вместо этого модуль должен быть припаян к основной/несущей плате.

С программной стороны модули SudoProc поставляются с предустановленной внутренней операционной системой SudoOS на базе Linux и лучше всего используются для решения отдельных приложений и создания новой платы. Компания также демонстрирует значок  Android, Ubuntu, Debian, Yocto Project и Qt, но неясно, официально поддерживаются ли эти операционные системы компанией.

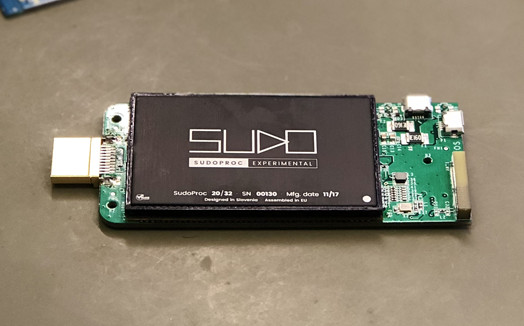

Модуль, показанный выше, припаян к HDMI ТВ-стику. Деян Гайсек (Dejan Gajsek), публичное лицо компании, заявляет, что модуль «идеально подходит для мультимедийных устройств, автономного вождения и IoT». Модуль оснащен алюминиевым радиатором, который должен помочь в охлаждении, но, несмотря на заявления компании, по нашему убеждению, его будет не достаточно, особенно в тех случаях, когда устройство будет работать на предельных температурах — 85 ° C.

SudoProc уже запущен в соответствии с G +post с дизайном, сделанным в Словении, и производством в Европе, но цена пока остается не ясной. Более подробную информацию, а также запрос образца (ов), можно найти на странице продукта.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
