UltraZed-EG SoM и стартовый комплект Xilinx Zynq UltraScale + ZU3EG MPSoC


Xilinx Zynq UltraScale + Arm Cortex A53 + FPGA MPSoC были анонсированы в 2015 году, а фактически выпущены в начале 2017 года. На их базе работают такие устройства, как плата разработки AXIOM или система-на-модуле Trenz Electronic TE0808 UltraSOM +, которые основаны на модели ZU9EG и стоят несколько тысяч долларов.

Не так давно мы писали о интеллектуальном динамике Mycroft Mark II на базе «четырехъядерного процессора Xilinx», и, как предполагалось, это должен был быть Zynq UltraScale + MPSoC, так как это единственный «четырехъядерный процессор» Xilinx, о котором нам известно. Но, сейчас мы полагаем, что это еще неточная информация, поскольку компания не предоставляет название процессора, а цена устройства слишком низкая. Это обстоятельство заставило нас поискать, есть ли более дешевые платы на основе Xilinx Zynq UltraScale + MPSoC с четырьмя ядрами Cortex A53, ZU2EG — это первый вариант, подходящий под описание. Нам не удалось найти плату для разработки ZU2EG, но сообщество ZedBoard, которое ранее запускало такие платформы, как MicroZed и MiniZed, указывает систему-на-модуле UltraZed-EG Zynq UltraScale + ZU3EG MPSoC, а также стартовый комплект с несущей платой.

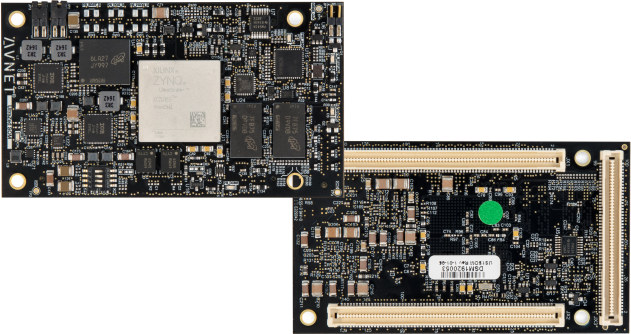

UltraZed-EG SoM

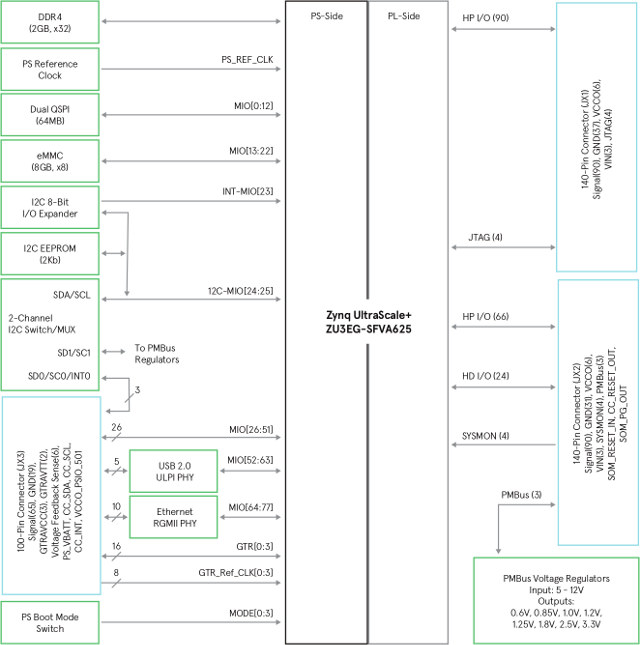

Основные характеристики и спецификации UltraZed-EG SoM:

  • SoC — Xilinx XCZU3EG-1SFVA625 MPSoC с четырьмя ядрами Cortex A53, двумя ядрами Cortex R5, графическим процессором Mali-400 MP2 и FPGA с 154K логическими ячейками
  • Системная память — 2 Гб (x32) DDR4 SDRAM
  • Хранилище — двух-режимная флэш-память QSPI (64 Мб), флэш-память eMMC (8 Гб, x8), EEPROM I2C (2 Кбайт)
  • Возможности подключения — Gigabit Ethernet PHY на-модуле
  • USB-USB 2.0 ULPI PHY на-модуле
  • Интерфейсы
    • один 100-контактный разъем JX Micro, подключенный к PS (система обработки) с 26 пользовательскими контактами MIO,  2х4 GTR трансивера, интерфейсы JTAG, USB 2.0 и Ethernet
    • два 140-контактных разъема JX Micro, подключенных к PL (программируемая логика) с 180 пользовательскими вводами-выводами, интерфейсом SYSMON, PMBus и т. д.
    • Модуль расширения ввода/вывода I2C
    • Двухканальный коммутатор I2C / MUX
  • PS Reference Clock Input — 33,333 МГц OSC
  • Питание
    • Встроенные регуляторы напряжения 5 выходов
    • Предварительная настройка полной мощности
    • Поддержка режима Zynq UltraScale + PS с низким энергопотреблением
    • Bank I/O Voltage Rails и GTR Transceiver Voltage Rails запитываются через разъемы JX Micro
  • Размеры — 88,90 x 50,80 мм

Для модуля доступны Linux BSP и аппаратный справочный дизайн, а также документация на странице продукта. Доступны две версии модуля AES-ZU3EG-1-SOM-G с расширенным температурным диапазоном за 485 доллара США и AES-ZU3EG-1-SOM-IG с промышленным температурным диапазоном за 535 американских доллара. Спецификации также указывают на то, что XCZU3EG-1SFVA625 MPSoC совместим поэлементно с устройствами ZU2EG, ZU2CG и ZU3CG MPSoC в одной упаковке, поэтому, возможно, более энергоемкие(и более дешевые) версии модуля будут предложены позже.

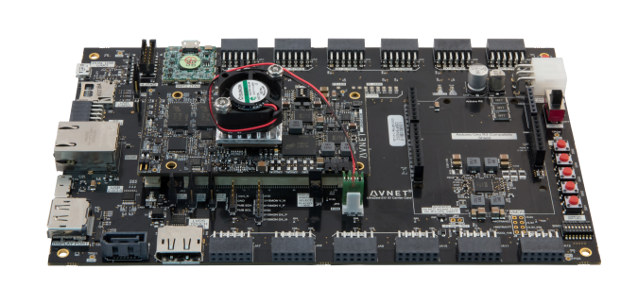

Стартовый комплект UltraZed-EG

Если вы собираетесь использовать SoM для своего проекта, вы, скорее всего, захотите получить стартовый комплект с модулем UltraZed-EG и UltraZed IO несущей платой, которая предоставляет следующие возможности:

  • Один слот SOM UltraZed-EG SOM
  • Хранилище — разъем для карт microSD, хост интерфейс  SATA
  • Дисплей — два разъема DisplayPort, интерфейс сенсорной панели LVDS
  • Возможности подключения — разъем RJ45
  • USB — один разъем USB 2.0/3.0
  • Отладка
    • Двойной USB-UART с одним разъемом USB
    • Модуль Digilent USB-JTAG
    • Разъем PC4 JTAG
    • Разъем SYSMON
  • Расширение
    • PS PMOD разъем
    • 12х разъемов PL PM
    • Разъемы Arduino Uno R3
  • Разное
    • Пользовательские переключатели DIP и Push PL
    • 8x светодиодов пользователя PL
    • Светодиод пользователя PS и кнопочный выключатель
    • Разъем PMBus
    • Аккумуляторная батарея PS VBATT
    • Переключатель сброса SOM
    • Дифференциальный генератор тактовых сигналов
    • Устройство MAC-адреса I2C

Комплект также включает в себя источник питания 12 В переменного/постоянного тока, карту быстрого запуска, кабель microUSB, монтажное оборудование UltraZed-EG SOM, 8 Гб карту microSD и кабель RJ45 для Ethernet. В расширенном программном обеспечении вы найдете ваучер для Vivado Design Edition с лицензией ES1 (устройство заблокировано ZU3EG) для SOM c ES1 silicon и Webpack для SOM с продукцией silicon в комплекте. Общая оценка UltraZed-EG и прототипирование, тестирование и измерение, управление двигателем и промышленная автоматизация — вот некоторые из возможных сфер применения для набора.

Стоимость несущей платы 499 долларов США, а стартового комплекта UltraZed-EG на AVnet за 895 долларов США. Посетите страницу стартового комплекта для получения дополнительной информации. Кроме того, на странице продукта вы также найдете UltraZed PCIe Carrier Card.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
