Некоторое время назад мы получили набор плат для разработки ESP32 PICO Core, которые были основаны на Espressif Systems ESP32-PICO-D4 system-in-package с ESP32, флэш-память 4MB SPI и другими компонентами. Преимущество такого чипа заключается в том, что он требует меньшего внешнего компонента и допускает меньшие размеры. Например, платы, которые мы получили, оставляют два ряда разъемов на каждой стороне платы, в то время как большинство других плат ESP32 будут показывать только одну строку с каждой стороны.

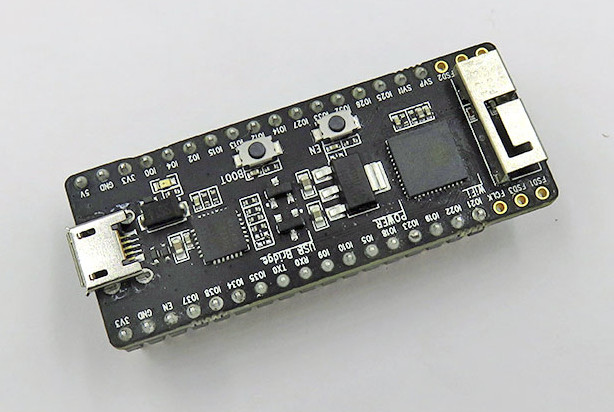

Мы использовали плату для игры с портом Micropython ESP32 , позже было изменено наименование платы на ESP32-PICO Kit , с списком документации v3 со всеми контактами, связанными с папа-разъемами и v4 с 6-контактным разъемом, не подсоединенным к папа-разъему, как показано на фотографии ниже. Обе версии платы также имеют различную компоновку контактов. Но вам не нужно переживать, так как, насколько нам известно, v3 никогда не продавался.
ESP32-PICO-KIT v4 только запущен, и Electrodragon предлагает его за 10 долларов США плюс доставка.

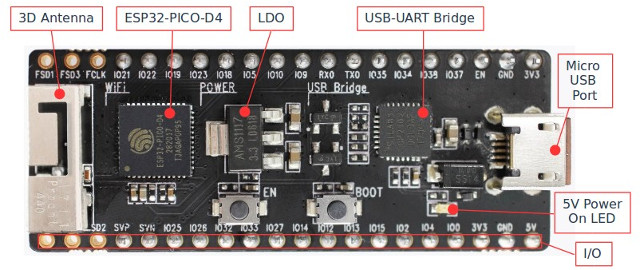

Спецификации платы:
- SiP – ESP32-PICO-D4 802.11 b / g / n WiFi + Bluetooth LE system-in-package
- 3D-антенна
- USB – один микро-USB порт для питания и программирования; CP2102 USB-TTL последовательный мост
- Расширение – два 20-контактных разъема с сигналами ввода/вывода и питания. Два 17-контактных припаянных папа-разъема
- Разное – кнопки EN и Boot, индикатор питания на плате.
- Регулятор мощности – AMS1117 3.3V регулятор
- Схема автоматического сброса
- Размеры – 51 x 20 мм
Эта плата может использоваться как любая другая плата ESP32 с ESP32 IDF SDK, Arduino Core, Micropython и так далее.
Были запущены и другие платы на базе ESP32-PICO-D4, так материнская плата ESP32-PICO продается на Tindie за 16 американских долларов, или TTGO T7, недавно обнаруженная Time4EE , которую можно купить на Aliexpress за 8,50 долларов плюс доставка. Последний, однако, большего размера, чем официальный Espressif devkit (расчетные размеры: 50 × 30 мм), но обеспечивает разъем батареи.

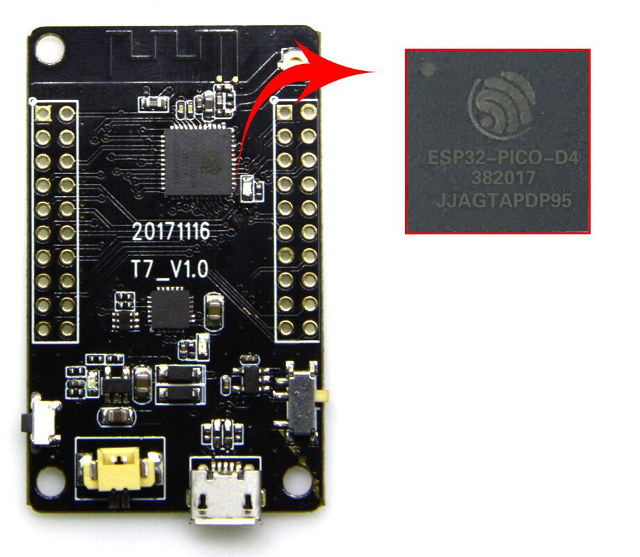

TTGO T7
Стандартные платы ESP32 теперь можно приобрести всего за 5 долларов, поэтому платы на базе SiP в настоящее время немного дороже, но ожидается что разница в цене снизится в ближайшее время.
