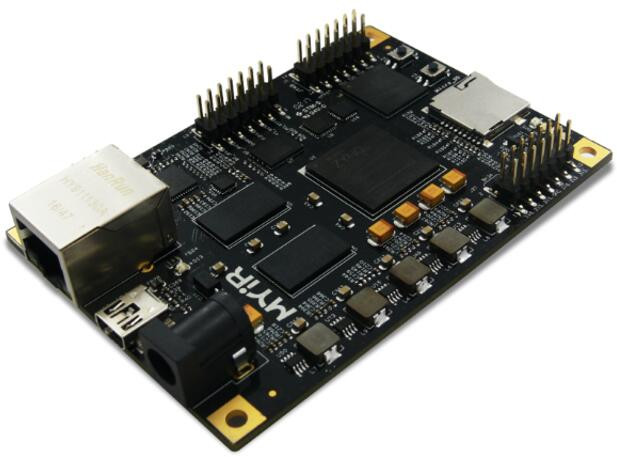

Xilinx запустили не дорогую версию их серии Zynq-7000, серию Zynq-7000S SoC сочетающий одно ядро ARM Cortex A9 с Artix FPGA. Ранее уже встречались платы на основе нового SoC: ZynqBerry и MiniZed. MYiR Tech запустили их собственную, не дорогую версию платы Z-Turn, плата Z-Turn Lite обладает возможностями нового, не дорогого Zynq-7007S или “старый добрый” Zynq-7010 SoC.

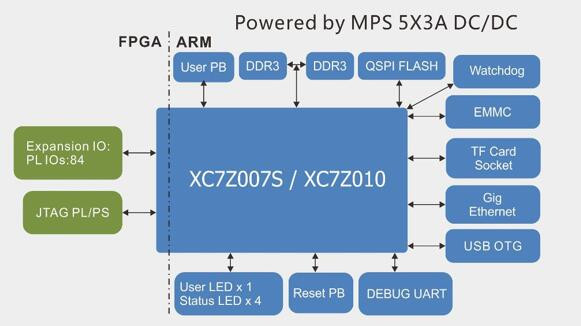

Технические характеристики Z-Turn Lite:
- SoC
- Xilinx XC7Z007S-1CLG400C (Zynq-7007S) с одиночным ядром ARM Cortex A9 @ 667 МГц, полотно Artix-7 FPGA с 23K логических ячеек, 14,400 LUTs, 66 DSP частей ИЛИ
- Xilinx XC7Z010-1CLG400C (Zynq-7010) с двумя ядрами ARM Cortex A9 @ 667 МГц, полотно Artix-7 FPGA с 28K логических ячеек, 17,600 LUTs, 80 DSP частей.
- Оперативная память – 512 Мб DDR3 SDRAM (2 x 256 Мб, 32-bit)
- Хранилище – 4 Гб eMMC флэш, 16 Мб QSPI флэш и слот micro SD
- Связь – 10/100/1000M Ethernet
- USB – 1x mini USB 2.0 OTG порт
- Отладка – USB-UART интерфейс отладки, 14-контактный JTAG интерфейс

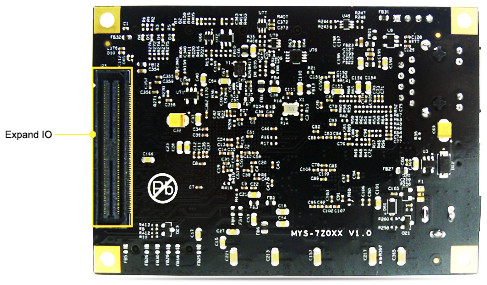

- Пользовательский ввод/вывод –1x 120-контактный коннектор с шагом 0.5 мм для интерфейса расширения на обратной стороне платы
- Датчики – 3-осевой акселерометр и датчик температуры
- Прочее – 2x кнопки (сброс и пользовательская), перемычка переключения загрузки, 5x светодиодов, 1x зуммер
- Питание – 5 В/2 А через разъем питания типа “бочонок”
- Размеры – 91 x 63 мм (10-слойная печатная плата)
По сравнению с Z-Turn, Z-Turn Lite поставляется с меньшим объемом оперативной памяти (512 Мб vs 1 Гб), добавлена 4 Гб флэш память и убраны HDMI, CAN шина, и датчик температуры / движения, и имеет только один интерфейс расширения вместо двух. Плата Z-Turn Lite работает под управлением Linux 3.15.0, компания предоставляет все драйвера с исходным кодом, yf,jh bycnhevtynjd Sourcery GCC 6.1 и образ RAM-диска. Потенциальные целевые приложения серии Zynq-7000S включают в себя: управление много-осевым двигателем, машинное зрение, программируемый логический контроллер (PLC), промышленная автоматизация и тестирование & измерение.
Плату Z-Turn Lite начнут поставлять 11-го августа этого года, но компания уже принимает предзаказы на версию Zynq-Z7007S за $69 и Zynq-7010 за $75, включая 4 Гб SD карту и диск с документацией, и исходным кодом. Кроме того, вы также можете получить более полный комплект с блоком питания и кабелями за $89 и выше. Вы найдете ссылку ля приобретения и некоторую аппаратную документацию, такую как PDF схемы, на странице продукта.
