STMicro представили плату STM32 LoRaWAN Discovery & плату расширения I-NUCLEO-LWAN2 STM32 LoRa

STMicroelectronics и Mouser запустили два новых продукта с LoRa связью: плата STM32 LoRaWAN Discovery с микроконтроллером STM32L072 ARM Cortex M0+ и трансивером Semtech SX1276, и плата расширения I-NUCLEO-LRWAN1 STM32 LoRa для плат STM32 Nucleo с микроконтроллером STM32L052 и радио трансивером Semtech SX1272.

Плата STM32 LoRaWAN Discovery


Нажмите чтобы увеличить

Технические характеристики LoRa комплекта B-L072Z-LRWAN1 STM32L0 Discovery:

  • Модуль LoRa – Murata CMWX1ZZABZ-091 с
    • Микроконтроллером – STM32L072CZ  ARM Cortex -M0+ MCU @ 32 МГц с 192 Кб флеш памяти, 20 Кб оперативной памяти, 20 Кб EEPROM
    • Трансивер SX1276 с поддержкой модуляций LoRa, FSK, GFSK, MSK, GMSK и OOK
  • Антенны – RF интерфейс коннекторов SMA и U.FL, 50 Ohm SMA RF антенна
  • Отладка – Встроенный ST-LINK/V2-1 с поддержкой возможности повторного перебора USB
  • Расширение – Коннекторы Arduino Uno V3
  • Прочее – 7x светодиодов, 2x кнопки (пользовательская и сброс)
  • Электропитание – Через USB шину или внешний VIN/3.3 В напряжение питания или батареи; 3x держателя батареи типа AAA для автономной работы (на обратной стороне платы)

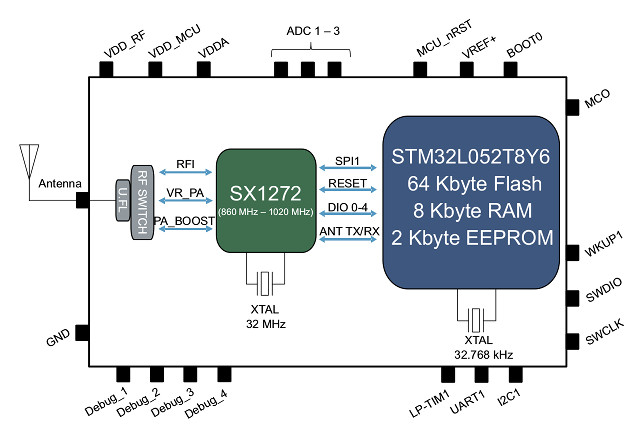

Блок схема

Плата может быть запрограммирована с помощью Keil MDK-ARM,  IAR EWARM, IDE на базе GCC включая SW4STM32 от AC6 и ARM mbed онлайн. Вы найдете документацию по аппаратной и программной частям на странице продукта.

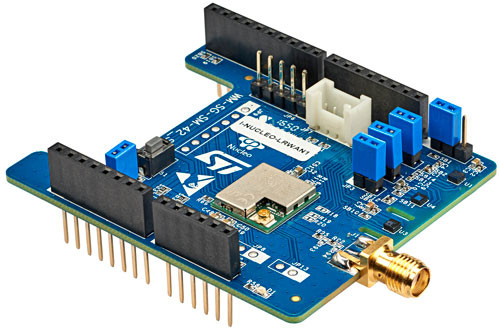

Плата расширения I-NUCLEO-LRWAN1 STM32 LoRa для платы STM32 Nucleo


Технические характеристики шилда I-NUCLEO-LRWAN1:

  • Модуль USI LPWAN с:
    • Микроконтроллером – STMicro STM32L052T8Y6 ARM Cortex -M0+ MCU @ 32 МГц с 64 Кб флеш, 8 Кб RAM, 2 Кб EEPROM, T-RNG
    • Радио трансивер Semtech SX1272 с поддержкой модуляций LoRa, FSK, GFSK, MSK, GMSK и OOK
  • Антенна – SMA коннектор с антенной входящей в комплект
  • Датчики – ST LSM303AGR акселерометр и магнитометр, ST HTS221 датчик относительной влажности и температуры, и ST LPS22HB датчик давления
  • Расширение – Разъемы Arduino UNO R3

Вы можете использовать возможности шилда через плату STM32 Nucleo используя программное расширение I-CUBE-LRWAN LoRaWAN для STM32Cube. Посетите страницу продукта для получения большей информации о плате расширения.

Обе платы будут продаваться исключительно через Mouser, плата STM32 LoRaWAN Discovery за $46.50 и I-NUCLEO-LRWAN1 за $31.25.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
