Сейчас очень много шума вокруг IoT, промышленный сектор также пытается строить умные фабрики с использованием протоколов или стандартов Industry 4.0 или Industrial IoT (IIoT) в зависимости от страны или группы. Avnet запустили MicroZed Industry 4.0 Ethernet Kit (I4EK) на основе сокета Xilinx Zynq-7000 ARM & FPGA с поддержкой наиболее распространенных промышленных протоколов, таких как EtherCAT, Powerlink, PROFINET RT/IRT, EtherNet/IP и Modbus-TCP.

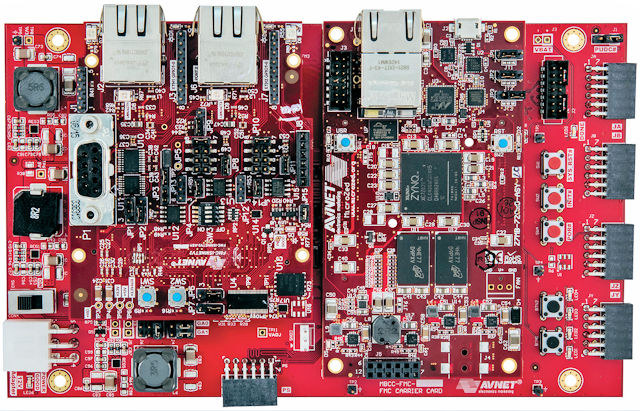

“Мозг” платформы для развития MicroZed двухъядерный процессор Zilinx Zynq-7020 Cortex A9 с FPGA структурой, в сочетании с 1 Гб оперативной памяти, 128 Мб SQPI flash, гигабитный Ethernet-порт и различные устройства ввода-вывода. Модуль подключен к MicroZed FMC несущей платы с учетом следующих особенностей:
- 2 x 100-контактных микро разъема плата-плата
- Разъем Xilinx PC4 для скачивания/отладки – PL JTAG доступ
- 5 x Digilent Pmod-совместимых интерфейса
- 39 пользовательских I/O
- 1 x Pmod разъем подключенный к PS MIO
- 2 x Pmod разъема поддерживающие Zed Touch Display Kit
- 2 x Pmod разъема подключенных к Bank 13
- Низко-контактный включатель (LPC) FMC с 72 PL I/Os (36 дифференциальных пар)
- Кнопки включения питания и системного сброса
- 2 x пользовательских кнопки, 4 x пользовательских светодиода, 1 x конфигурационная кнопка, 2 x светодиода статуса (хорошее питание и СДЕЛАНО)
- Встроенное хранение – 2 Кб MAC ID EEPROM, опционально 1 Кб SHA-1 EEPROM (не заполняется по умолчанию)
- Электропитание
-
Вход – 12 В @ 5 А вход через 2×3 коннектор
- Внутренние
- Надлежащая последовательность и квитирование согласно руководству по проектированию MicroZed Carrier
- 5 В @ 2 A регулятор для питания MicroZed
- 1.8/2.5/3.3 В @ 4 А регулятор для MicroZed VCCIO и FMC Vadj
- 3.3 В @ 3А регулятор для FMC и Pmods
-
- Прочее – Опционально разъем для вентилятора
ISM Networking Module II также вставляется в несущую плату, чтобы добавить два IEEE 1588 10/100м Ethernet порта, две CAN шины, интерфейсы RS232 и RS485, коннекторы GPIO, защищенный EEPROM 256 Мб SPI flash и некоторые пользовательские светодиоды. Комплект базируется на существующей аппаратной платформе от Avnet, а также включает в себя интерфейсы JTAG HS3 High Speed Xilinx, кабель программирования, микро SD-карта, Ethernet и USB кабели, блок питания 12 В и карта быстрого запуска.
На комплекты предварительно загружается эталонный проект EtherCAT от HMS Industrial Networks и могут контролироваться/управляться с помощью программного обеспечения Beckhoff TwinCAT. Ядра Cortex A9 в процессоре Zynq работают под управлением Xilinkx PetaLinux и демоверсия HMS Anybus IP, это реализует протоколы PROFINET, Ethernet, Modbus TCP, EtherCAT и POWERLINK на FPGA структуре для свободного анализа или развития. Используемые продукты будут лицензироваться с небольшим 1-wire чипом безопасности, только один протокол доступен в любой момент для связи емкости блока оперативной памяти Zynq-7020’s FPGA.
MicroZed Industry 4.0 Ethernet Kit продается на Avnet за $699. Больше деталей доступно на странице продукта Microzed I4EK.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
