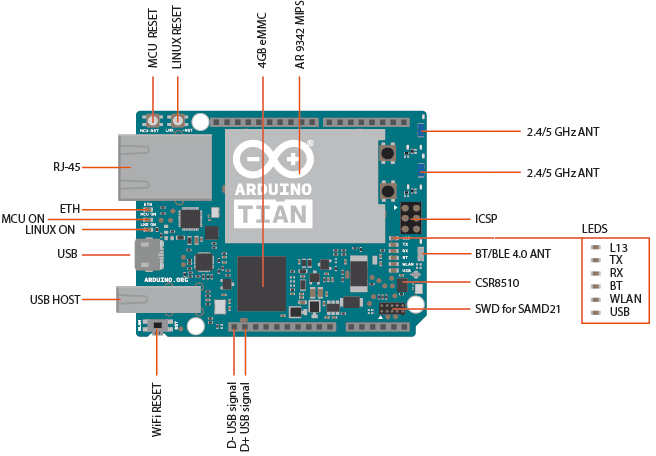

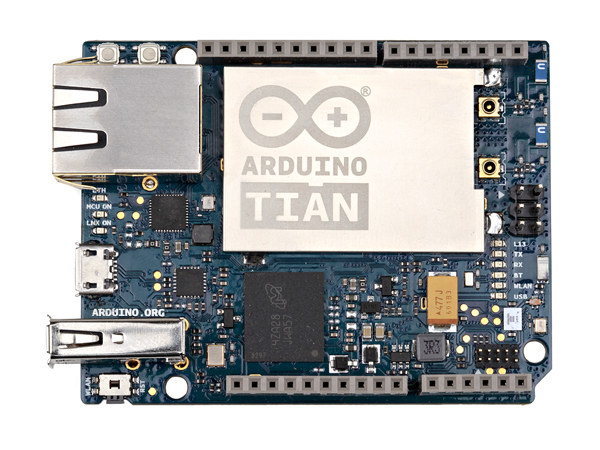

Arduino Tian является обновлением Arduino Yun, в котором, главным образом, заменили Atmel ATMega32u4 8-разрядный микроконтроллер и Atheros AR9331 WiSoC на более поздние Atmel SAMD21 32-битный Cortex M0 MCU и Atheros AR9342 WiSoC с поддержкой двухдиапазонного Wi-Fi 802.11 B / G / N, а также CSR8510 Bluetooth 4.0 SoC.
Характеристики Arduino Tian:
- MCU part
- MCU – Atmel SAMD21G18 ARM Cortex-M0 MCU @ 48 MHz с 256KB flashи 32KB SRAM
- Цифровые I/O разъемы – 20x GPIOs с 12x PWM и UART
- Разъемы аналогового входа – 6x каналов ADC 12-bit
- Разъемы аналогового выхода – 1x 10-bit DAC
- DC Ток на I / 0 – 7mA
- Рабочее напряжение – 3.3V
- часть “Linux” SoC
- SoC – Atheros AR9342 MIPS74Kc processor @ 535 MHz
- Оперативная память 64MB DDR2
- Устройства хранения – 16 MB Flash для прошивки, 4 GB eMMC Flash для данных
- Сеть – 10/100M Ethernet, dual band 802.11n 2×2 2.4/5 GHz WiFi, Bluetooth 4.0 + EDR (CSR8510)
- USB – 1x USB host port
- Рабочее напряжение – 3.3V
- Входящее напряжение – 5V через micro USB port или от 6 до 17V через VIN разъем ( для AC/DC блока или батарей)
- Размеры – N/A
- Температуры – Рабочая: 0°~60°C; хранение: ‐10°~60°C

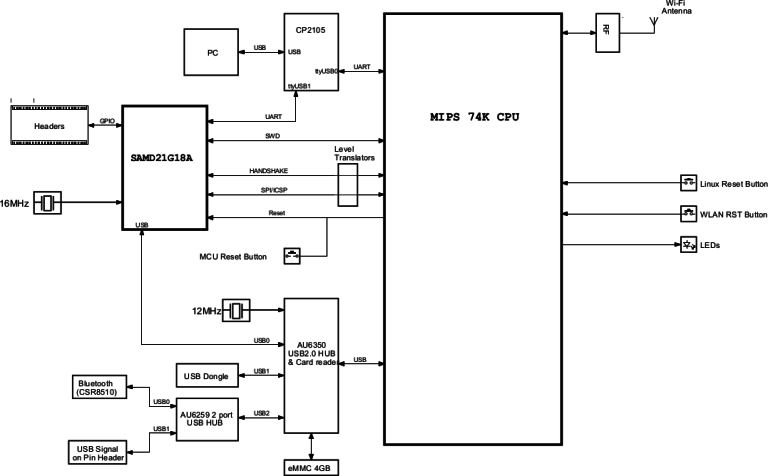

Вы можете видеть, что все входы / выходы подключены к Atmel MCU, и ни один из Atheros AR9342 GPIOs не может быть использован. Оба чипа соединены через считыватель USB-концентратор / карты,который также используется для чипа Bluetooth, памяти EMMC, и USB-порта, а также SPI / ICSP и UART через CP2105 USB к двойному чипу UART (также используется для подключения к компьютеру для программирования платы). Atmel D21 MCU может также включать / выключать процессор Atheros, используя pin32, что может быть необходимо, если вы планируете работать от батареи.
Операционная система работает на процессоре Qualcomm Atheros MIPS и создана на основе OpenWRT Linux называется LininoOS, который также работает на Arduino Yun. Вы можете найти программное обеспечение и документацию к оборудованию, в том числе руководство по началу работы с использованием Arduino IDE и Linino, на Arduino Tian Wiki. Информация о цене и доступности не разглашается.
Этот проект управляется Arduino.org (Италия), а не Arduino.cc(США), и вы можете найти более подробную информацию на странице Arduino Tian.
