Переключатель от компании SimpleLink Technology который использует технологию RF&Energy.

SimpleLink, одно из названий серии беспроводных устройств MCU от Texas Instruments, но есть также китайская компания SimpleLink Technology, которая развивает беспроводные решения  для “умного дома” , включая батареи для выключателей, которые включаются через приемники sub HHz.

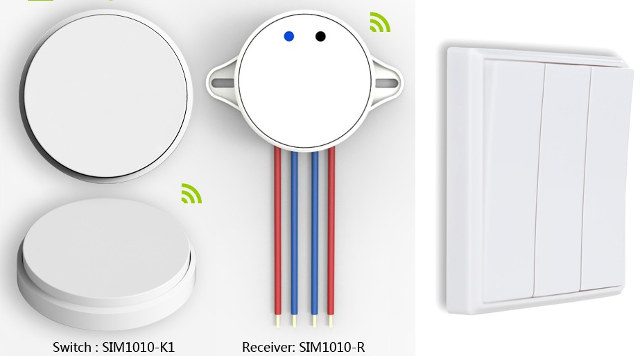

SimpleLink_Self-powered_Switch

Они выпускают разные модели с кнопками от 1 до 4 и в форм-факторе круга или прямоугольника.

Давайте взглянем на характеристики SIM1010-K1:

  • тип переключателя – нажимная кнопка; рабочее усилие: 7N; длина хода: 4мм
  • Количество ключей – 1 gang
  • Питание: Энергосберегающий
  •  Расстояние передачи сигнала– до 30 метров внутри помещения( работе мешают стены) и до 100 метров снаружи.
  • Диапазон частот – 433/315/868/915MHz
  • время жизни – >200,000 переключений
  • Связь – SimpleLink (скорее всего связанно с TI SimpleLink);  +10dBm Tx power
  • Рабочие температуры: -25~70℃
  • Допустимая влажность : 0~95%RH
  • Размеры – Ф 70 x 15.5 mm
  • Вес – 44g

Энергосберегающий коммутатор на беспроводном питании всё таки нуждается в установке кабелей между  выключателем и источником света. Для взаимодействия с приемником необходим  SIM1010-R:

  • Диапазон напряжения – 100V-240V, 50 / 60Hz
  • Чувствительность – -116dBm
  • Мощность – до 2000 Вт (светодиод MAX: 200W)
  • Размеры – Ф48 × H25mm
  • Вес – 35g

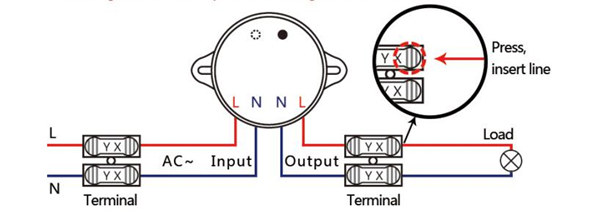

SimpleLink_Receiver_Connection_Diagram

Обеспечить модуль  Simplelink self-powered автономным питанием можно так же при помощи этих устройств. На видео показано как это работает:

Вчера я писал о необходимости и  важности получения сертификата безопасности UL/CE для подобного рода устройств. Я спросил у представителей компании о соответствии их продукции сертификатам на что они мне ответили:

Так как разные страны требуют разных сертификатов мы прошли экспертизы CE и RoHs, других сертификатов пока у нас нет.
В основном мы работаем с OEM заказами которые используют различные бренды, с различными сертификатами.
К тому же некоторым нашим покупателям сертификация не нужна. (Это не касается больших проектов. Для средних и не больших проектов сертификация, как правило, не требуется)

Похоже продукт не был проверен независимыми экспертами по безопасности. Но это не означает что продукт не безопасен, это лишь означает что нам о его безопасности неизвестно.

Если вы уверены что продукт не будет конфискован на таможне из-за использования одноименного товарного знака, а так же вы не против того что у продукта нет cсертификации, вы можете приобрести его за $50 на Aliexpress, так же там есть комплекты с ресивером и несколькими коммутаторами. Больше вариантов вы найдёте на сайте компании SimpleLink.

Благодарим сайт cnx-software.com за предоставленную информацию.

Оригинал статьи тут.
