Набор разработчика Intrinsyc OPEN-Q 8084 на основе процессора Qualcomm Snapdragon 805

Inforce Computing IFC6540 была первой платой для разработки от в нижнем ценовом сегменте, работающая на процессоре Qualcomm Snapdragon 805. Я узнал о ней несколько месяцев назад, но тогда она была только  “только для заранее утвержденных клиентов и не была представлена пользователям”. И вот Intrinsyc запустили комплект для разработки, на Snapdragon 805 и назвали её OPEN-Q 8084, она основана на плате mini-ITX и представляет собой систему-на модулях с 3GB RAM, и 16GB eMMC. Плата предназначена для: планшетов,цифровых вывесок, правительственной и общественной безопасности, медицинских приборов, робототехники, организации видео-конференций, игровых систем и различных летающих развлечений, например квадрокоптеров.

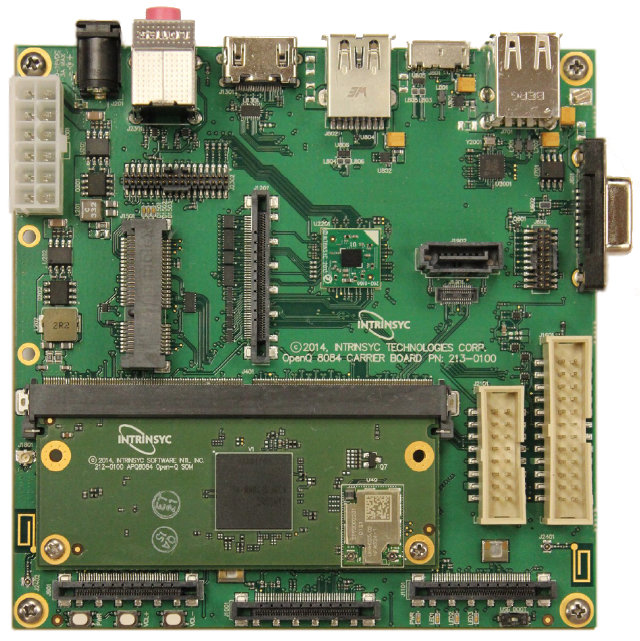

Intrinsyc_OPEN-Q_8084

Характеристики APQ8084 Open-Q System-on-Module:

  • SoC – Qualcomm Snapdragon 805 (APQ8084) quad core Krait 450 @ 2.5GHz, с Adreno 420 GPU @ 500MHz, гексагональной QDSP6 V5A (600MHz), и двумя ISPs для возможности использовать с 55-мегапиксельными 3D стерео-очками
  • Оперативная память – 3GB PoP LPDDR3 RAM
  • Устройства хранения – 16GB eMMC 5.0 flash, расширяемая до 64GB, micro SD и SATA (с коннектором MXM)
  • Сеть – Gigabit Ethernet (с коннектором MXM), 802.11a/b/g/n/ac WiFi (2.4GHz/5GHz) с пропускной способностью до 600Mbps, Bluetooth 4.1
  • Другие I/Os доступные через 314-контактный разъем MXM 3.0 EDGE:
    • PCIe
    • HDMI
    • SPI, I2C. I2S, GPIO
    • 3x MIPI CSI, 2x MIPI DSI
    • NFC, UIM
    • Slim bus
    • USB – 2x USB 2.0 (host and client),  2x USB 3.0 (host and client), USB HSIC
    • JTAG
    • Serial ports
  • Питание +3.3V DC; PMIC вспомогательный процессор и периферийные LDO, регуляторы подталкивания, а также управляемый вспомогательный таймер.
  • Размеры – 82 x 35mm
  • Диапазон рабочих температур – 0 до 70°C

Одним из преимуществ Snapdragon 805 это возможности работы с видео 4K/UHD, а так же запись в 4K с поддержкой форматов  H.264/AVC, воспроизведение в форматах 4K с H.264/AVC и H.265/HEVC,  и возможность отображения одновременно 4K UHD и  HDTV.

Open-Q 8084 mini-ITX + SoM обладает следующими характеристиками:



  • Процессор, память, устройства хранения и сеть –такие же как и у APQ8084 Open-Q SoM с Snapdragon 805, 3GB RAM, 16 GB Flash, Wi-Fi…
  • Дополнительные устройства хранения – microSD slot, SATA 3.0 I/F
  • Сеть – помимо Wi-Fi и Bluetooth, на плату добавили порт Gigabit Ethernet, поддержку GPS ГЛОНАСС и COMPASS
  • Видео выходы
    • HDMI 1.4
    • 2x MIPI-DSI I/Fс опциональной поддержкой емкостного сенсорного экрана qHD LCD
  • Камера I/F – 3x MIPI-CSI I/F с поддержкой дополнительных камер
  • Аудио – 5.1 channel, 3.5mm гнездо для наушников и микрофонный вход, 6 цифровых микрофонов
  • USB – 1x порт USB 3.0, 1x порт micro USB 3.0, 2x порта USB 2.0 .
  • Датчики –  дополнительно: компас, гироскоп, акселерометр
  • Отладка – JTAG и UART (DB9)
  • Разъемы – для датчиков/IoT разъем, NFC/UIM разъем
  • Разъем расширения – mini-PCIe
  • Разное – 3x пользовательских кнопки, 3x пользовательских LEDS и индикатор питания
  • Питание – 12V источник питания с внешним разъемом батареи; по желанию PMIC с поддержкой батареи
  • размеры – 170×170 mm (Mini-ITX form-factor)

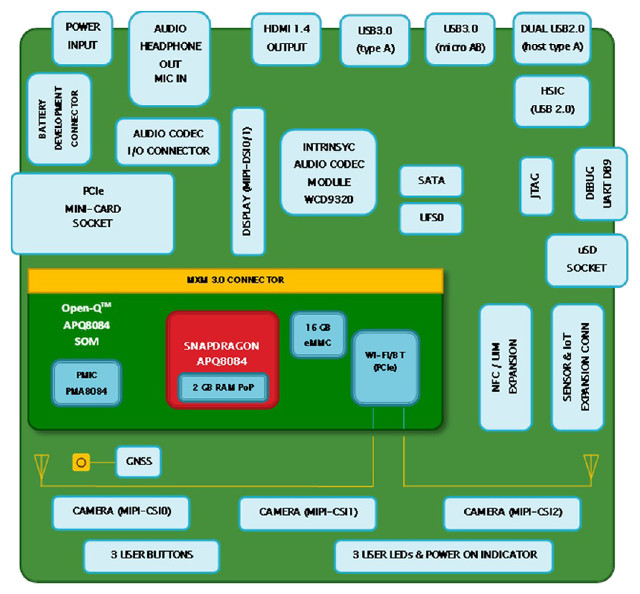

Intrinsyc_OPEN-Q_8084_Block_Diagram

Компания предоставляет установленный Android 4.4 BSP, “embedded Linux customization” так же поддерживается. Полный комплект включает в себя Open-Q 805 8084 SoM с пользовательским форм-фактором, несущую плату Mini-ITX для IO и расширений,блок питания, кабель HDM, руководство по быстрому старту, лицензионное соглашение доступы к документации  и платформу BSP. Камеры, сенсорные LCD экраны, и дополнительные датчики доступны в качестве дополнения.

Модуль Intrinsyc’s OPEN-Q 8084 продается за $219, в то время как комплект разработчика стоит $449, с доставкой в октябре. вы можете посетить страницы продуктов  Open-Q 8084 SOM и Open-Q 8084 Development Kit, что бы уточнить детали.

Благодарим сайт cnx-software.com за предоставленную информацию

Оригинал статьи тут
