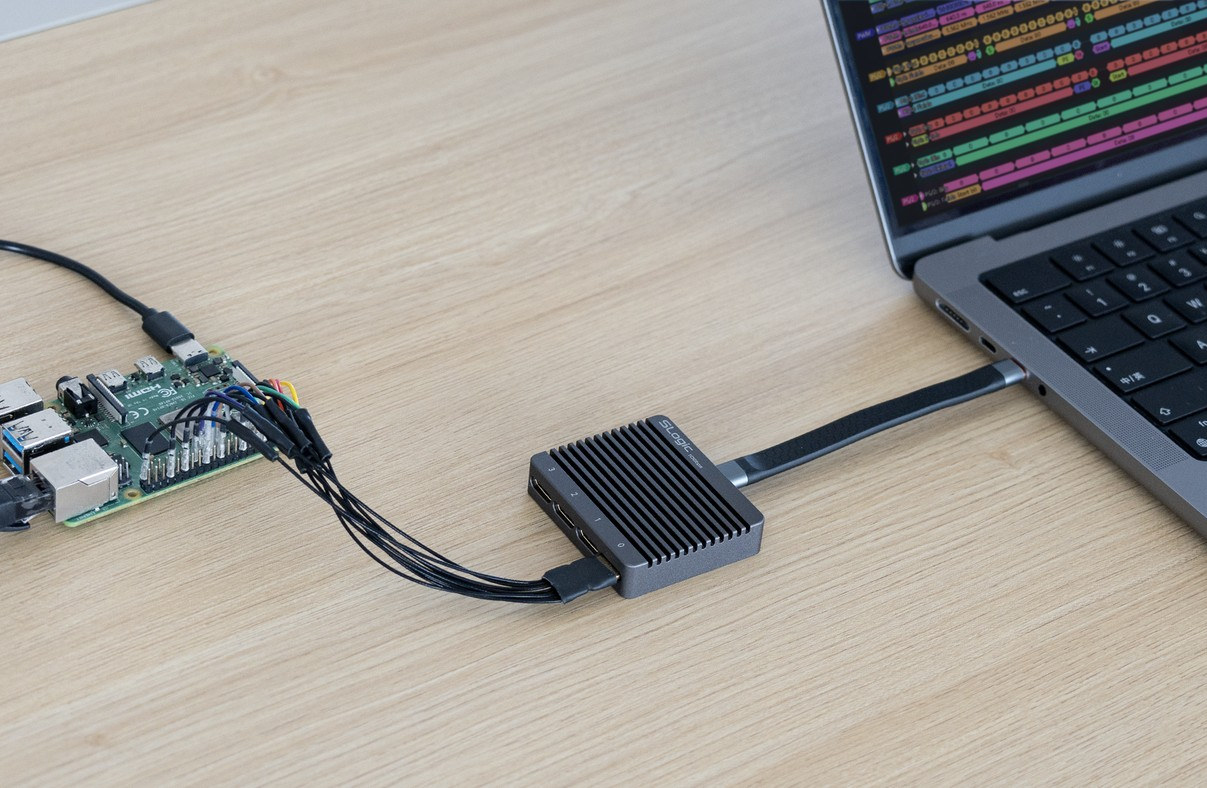

Sipeed только что выпустила то, что, по утверждению компании, является первым в мире логическим анализатором USB 3.2 на 10 Гбит/с. SLogic32U3 — преемник логического анализатора SLogic16U3 3.2 Гбит/с , выпущенного в 2025 году.
Логический анализатор SLogic32U3 с USB-C поддерживает до 32 каналов через четыре разъема mini HDMI, полосу сигнала 350 МГц, до 1400 Мвыб./с на канал при четырех каналах или 200 Мвыб./с на канал при 32 каналах и предлагается с опциональным модулем ADC.
Характеристики SLogic32U3:
- FPGA – не указана (возможно, от GOWIN)

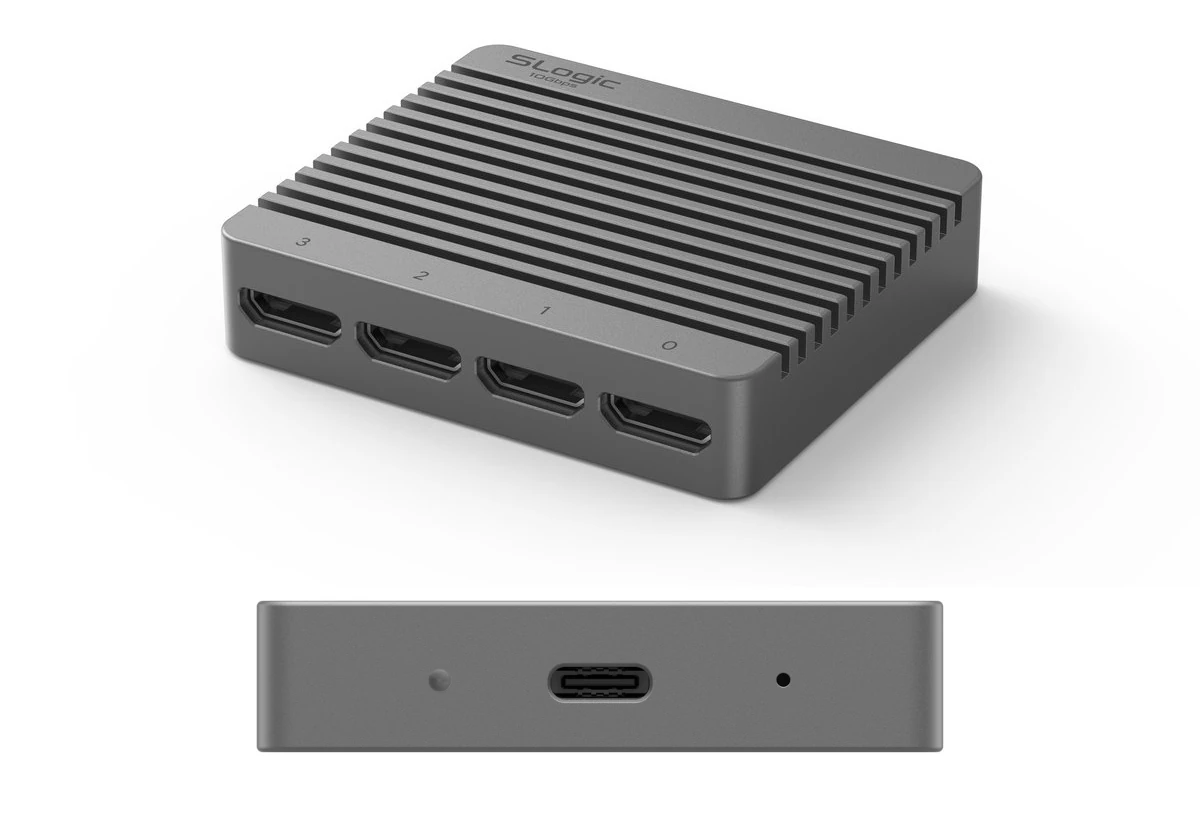

- Входные каналы – 32 цифровых канала через 4 порта mini HDMI, каждый по 8 каналов
- Частоты дискретизации
- 1400 Мвыб./с при 4 каналах
- 800 Мвыб./с при 8 каналах
- 400 Мвыб./с при 16 каналах
- 200 Мвыб/с при 32 каналах
- Полоса пропускания цифрового сигнала – 350 МГц
- Потоковый FIFO-буфер – 2 Гбит DDR3
- Режим захвата – потоковый (считывание в реальном времени); глубина ограничена памятью/диском ПК
- Входное напряжение сигнала – 0–10 В
- Регулируемое пороговое напряжение – 0–6 В с шагом 0,1 В
- Входное сопротивление – 100 кОм (цифровой вход)
- Типы триггеров – многоканальные / многофронтовые комбинации (SLogicView, sigrok-cli)
- Опциональный модуль АЦП – 4 канала, 8-бит, 100 Мвыб/с, аналоговая полоса пропускания 10 МГц, безопасный вход ±15 В
- Поддерживаемые протоколы – более 150, включая SPI, I²C, UART, JTAG, CAN и Modbus
- Интерфейс хоста
- Порт USB 3.2 Gen2 x1 Type-C (10 Гбит/с)
- Фактическая скорость потока – 800 МБ/с (6,4 Гбит/с)
- Разное
- Коаксиальный экранированный кабель 15 см + провод-перемычка из PTFE
- Простая поддержка OTA (отсутствовала в предыдущих логических анализаторах Sipeed)
- Питание – от USB, номинально 5 В при 65 мА
- Габариты – 59 × 51 × 13 мм (алюминиевый корпус, изготовленный на станке с ЧПУ)

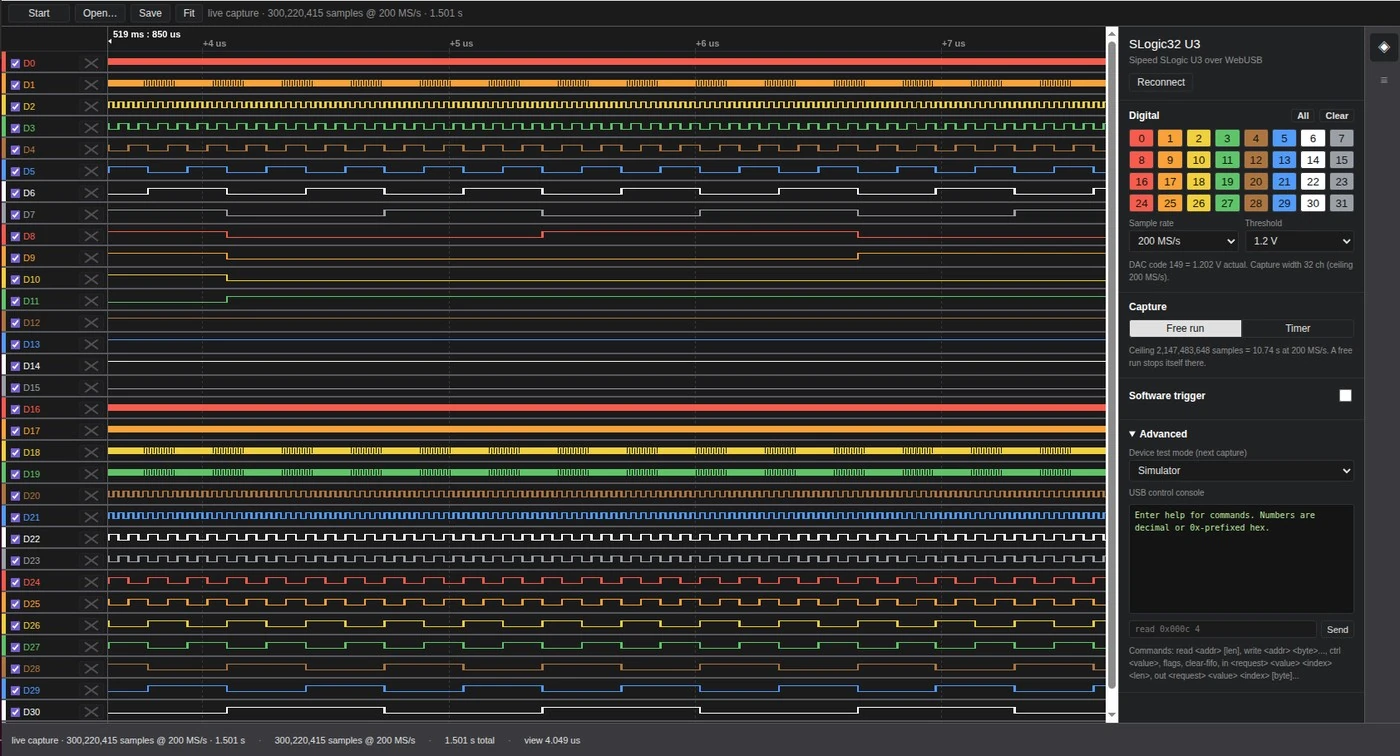

Sipeed сообщает, что SLogic32U3 работает под управлением Windows 10/11 64-bit, Linux 64-bit x86, macOS (Apple Silicon) и Android (браузер). Скорее всего, большинство будет использовать программное обеспечение SLogicView, разработанное Sipeed, но логический анализатор также совместим с ngscopeclient, sigrok-cli/Pulseview, SLogicWeb и приложением сообщества ALL LOGIC. Ссылки для скачивания всех вариантов можно найти на GitHub , за исключением веб-версии SLogicView .
Подробную документацию по аппаратному и программному обеспечению можно найти на вики
После нескольких месяцев тизеров Sipeed только что запустила логический анализатор SLogic32U3 USB 3.2 на Kickstarter с целью финансирования в размере 50 000 гонконгских долларов (около 6400 долларов США), которая была превышена через пару часов. Вознаграждения начинаются с 129 долларов за устройство SLogic32U3 для ранних участников. Доставка добавляет от 60 до 140 гонконгских долларов в зависимости от страны назначения. Спонсоры могут ожидать, что их вознаграждения будут отправлены к концу ноября 2026 года, если все пойдет по плану.
