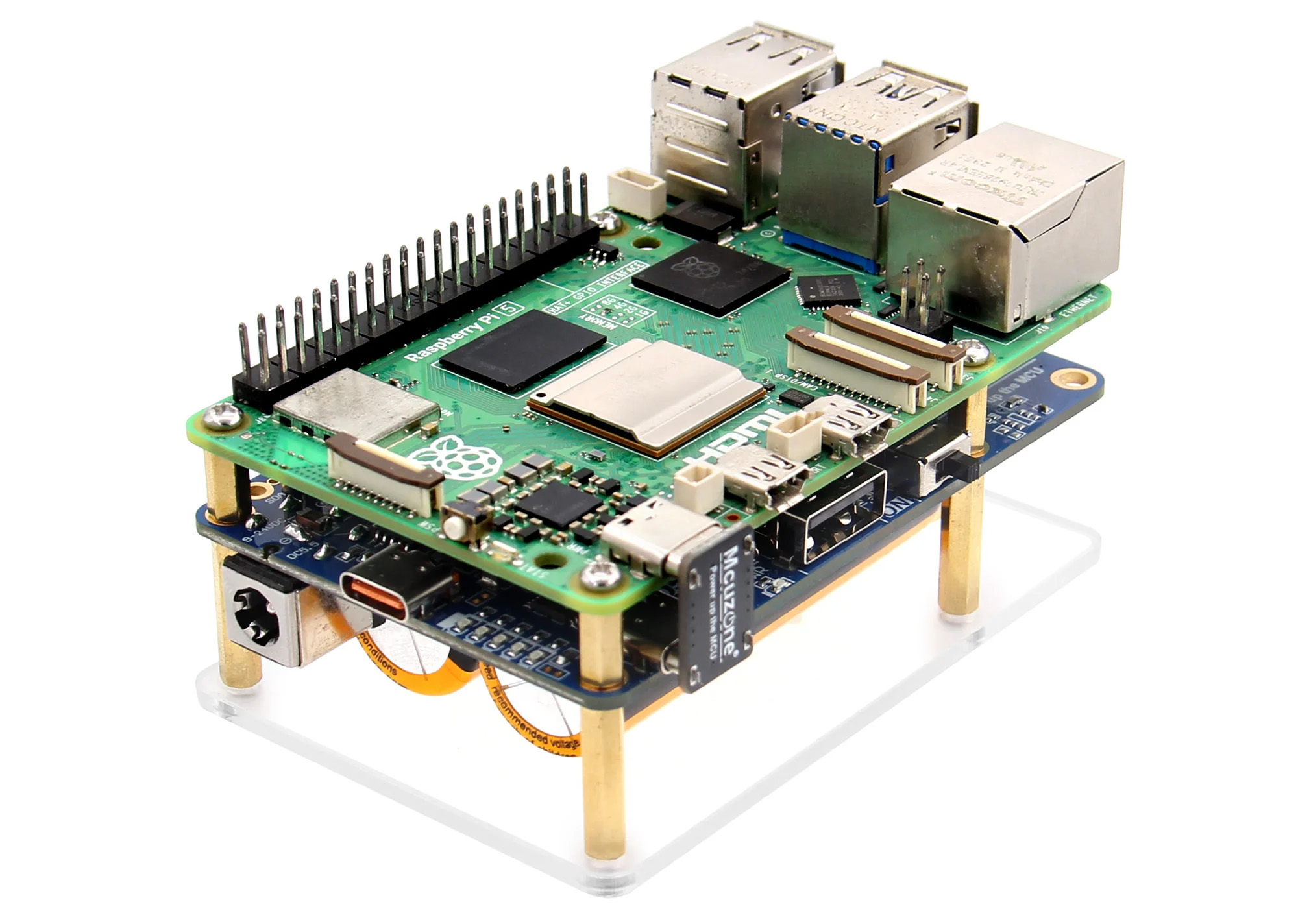

Geekworm совместно с Mcuzone выпустила UPS Scap 5V5A — новый HAT-модуль ИБП на суперконденсаторах для Raspberry Pi 5, предназначенный для поддержания работы Raspberry Pi в течение достаточного времени (от нескольких секунд до нескольких минут), чтобы сохранить данные и безопасно завершить работу, а не для обеспечения многочасового резервного питания.

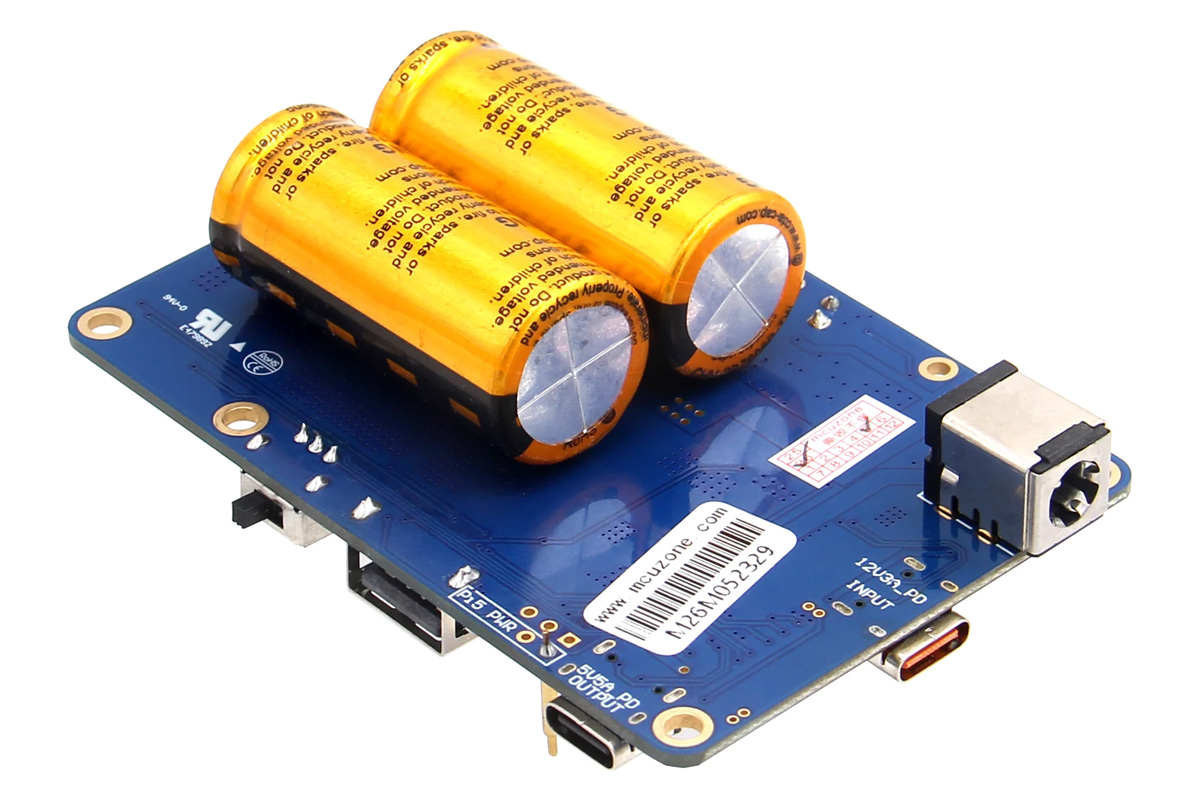

HAT-модуль доступен в версиях на 100 Ф, 60 Ф и 22 Ф и имеет встроенный чип PD, который согласовывает истинный выход 5 В / 5 А. Это обеспечивает Raspberry Pi 5 достаточную мощность для корректной работы без срабатывания предупреждений о низком напряжении, которые могут возникать с некоторыми блоками питания. Модуль подключается к Raspberry Pi 5 через подпружиненные контакты для обнаружения потери питания и поддерживает I2C для проверки напряжения и тока в реальном времени. Он также имеет два независимых входа питания, поэтому его можно питать либо от широкодиапазонного цилиндрического разъёма питания DC, либо от стандартного зарядного устройства USB-C PD.

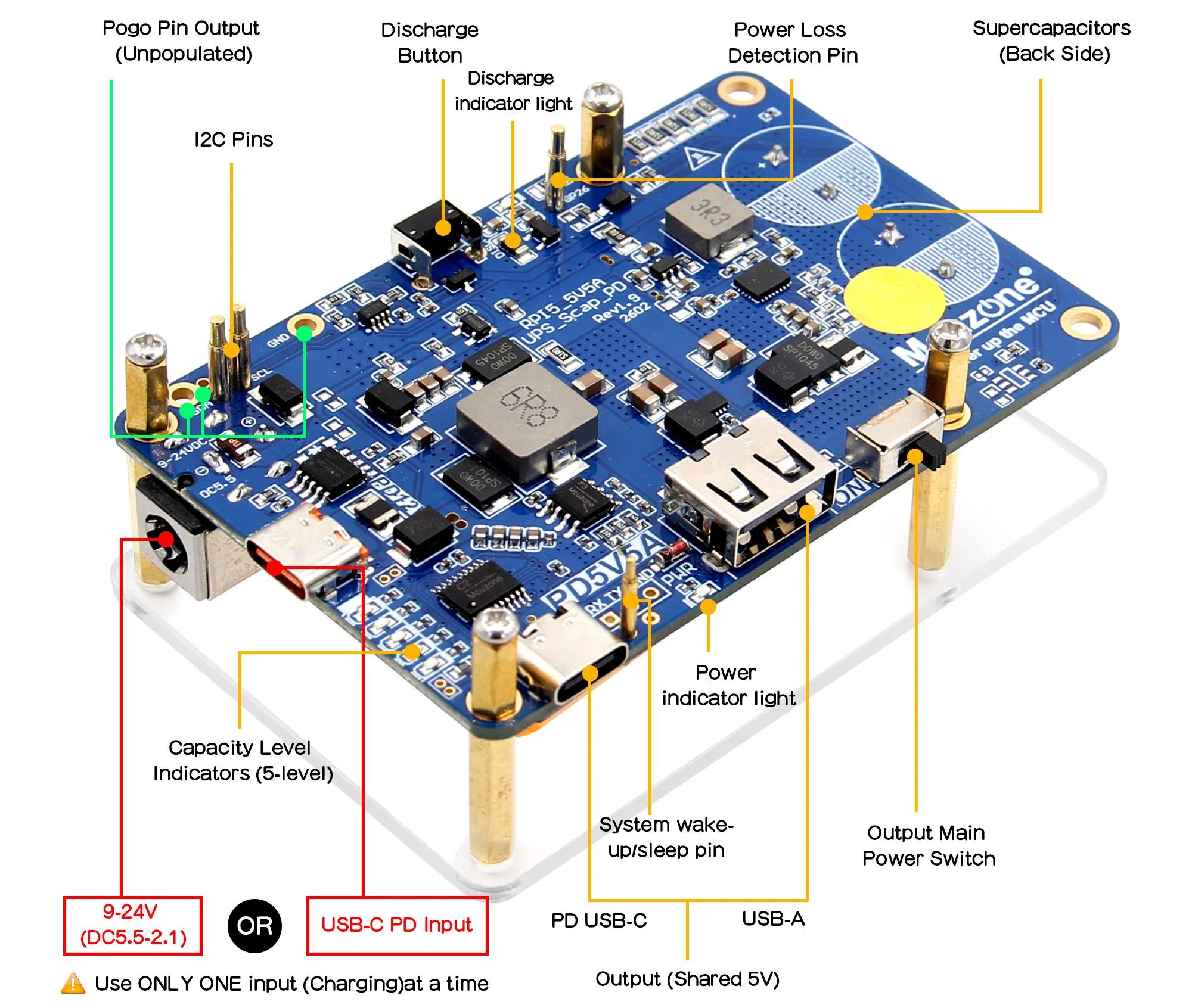

Характеристики HAT-модуля ИБП на суперконденсаторах Geekworm UPS Scap 5V5A:
- Совместимость – Raspberry Pi 5 (обратная совместимость с Raspberry Pi 4B, 3B и Orange Pi через стандартный выход USB)
- Варианты суперконденсаторов – 100 Ф, 60 Ф, 22 Ф
- Вход питания
- 9–24 В DC через цилиндрический разъём 5,5 × 2,1 мм
- 12 В через вход USB Type-C PD
- Одновременно следует использовать только один вход зарядки (DC или USB-C)
- Выход питания
- Порт USB Type-C со встроенным PD-согласованием для обхода предупреждений «Низкое питание» у периферийных устройств с ограничениями по питанию
- Стандартный порт USB Type-A
- Суммарный общий выход до 5 В / 5 А, распределённый между обоими портами
- Опция выхода Pogo Pin без установленных компонентов
- Режимы работы — аппаратные контактные площадки для пайки для переключения между:
- Режим длительной автономности (точка пайки L) с порогом отключения 1,6 В
- Режим производительности (точка пайки P) с порогом отключения 2,4 В
- Разное
- Основной выключатель питания главного выхода
- Аппаратная кнопка разряда в паре со светодиодным индикатором разряда (для безопасного разряда суперконденсатора)
- 5-уровневые светодиодные индикаторы емкости и светодиодный индикатор основного питания
- Выводы I2C для мониторинга напряжения и тока суперконденсатора на базе INA219
- Вывод обнаружения потери питания (GPIO26) для сигнализации о пропадании внешнего питания
- Вывод пробуждения/сна для сигнализации восстановления питания
- Размеры – 85 × 56 мм
Суперконденсаторный UPS HAT поддерживает программное управление питанием через GPIO26 и I2C. GPIO26 определяет состояние внешнего питания, тогда как встроенный INA219 предоставляет в режиме реального времени показания напряжения суперконденсатора и тока заряда/разряда по I2C. Компания также предоставляет референсные скрипты для обнаружения потери питания, мониторинга, автоматического выключения и восстановления питания/пробуждения в Raspberry Pi OS и Ubuntu, хотя отмечается, что поставляемый пример выключения следует протестировать и адаптировать перед использованием без присмотра. Дополнительная информация доступна на Wiki .

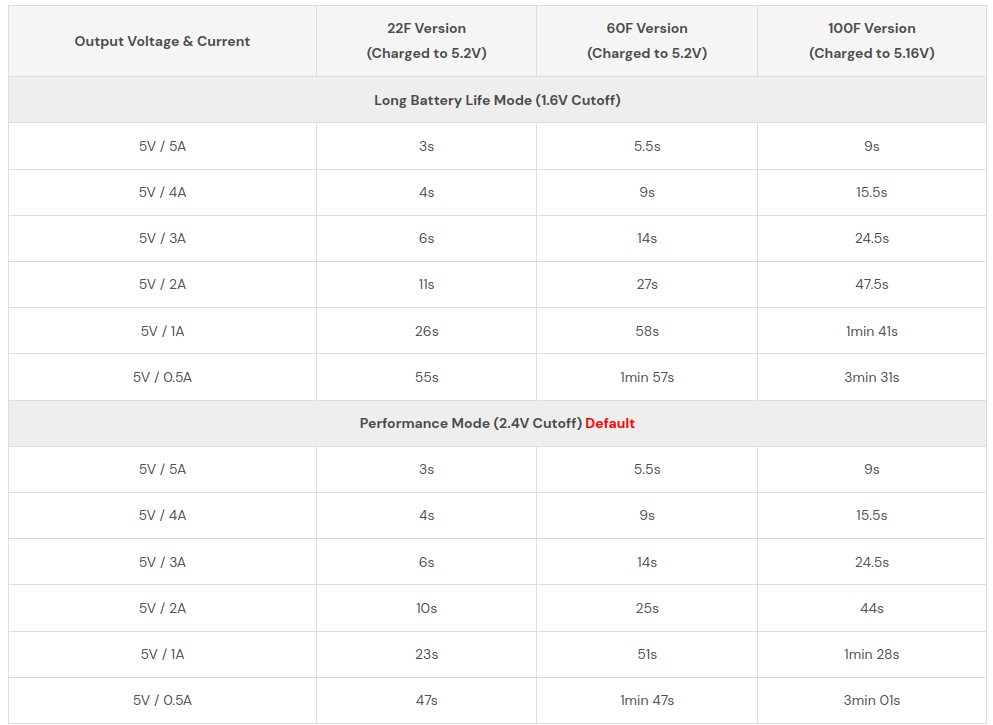

В отличие от традиционных плат ИБП с литий-ионными аккумуляторами 18650, таких как SupTronics X1202 и SupTronics X1208 , в этом модуле используются суперконденсаторы вместо батарей. Версия на 100 Ф обеспечивает лишь около 9 секунд при 5 В/5 А, но может работать до 3,5 минут при 0,5 А в режиме Long Endurance Mode. Это делает его более подходящим для коротких перебоев питания или для того, чтобы дать Raspberry Pi достаточно времени на безопасное завершение работы и избежать повреждения SD-карты. Компромисс — значительно более длительный срок службы свыше 500 000 циклов заряда, более быстрая зарядка примерно за 15 минут и отсутствие связанных с батареями рисков возгорания или утечки химических веществ.
Geekworm supercapacitor UPS HAT для Raspberry Pi 5 — это доступно на AliExpress за $41.00 для версии 100F. В официальном магазине Geekworm версия 22F стоит $44.90, версия 60F стоит $46.90, а версия 100F стоит $48.90. В комплект поставки входит основной модуль UPS, монтажные стойки и U-образная плата-адаптер USB-C–USB-C для подвода питания к Raspberry Pi. У Geekworm также есть магазин на Amazon , поэтому Supercapacitor HAT может вскоре появиться и там.
