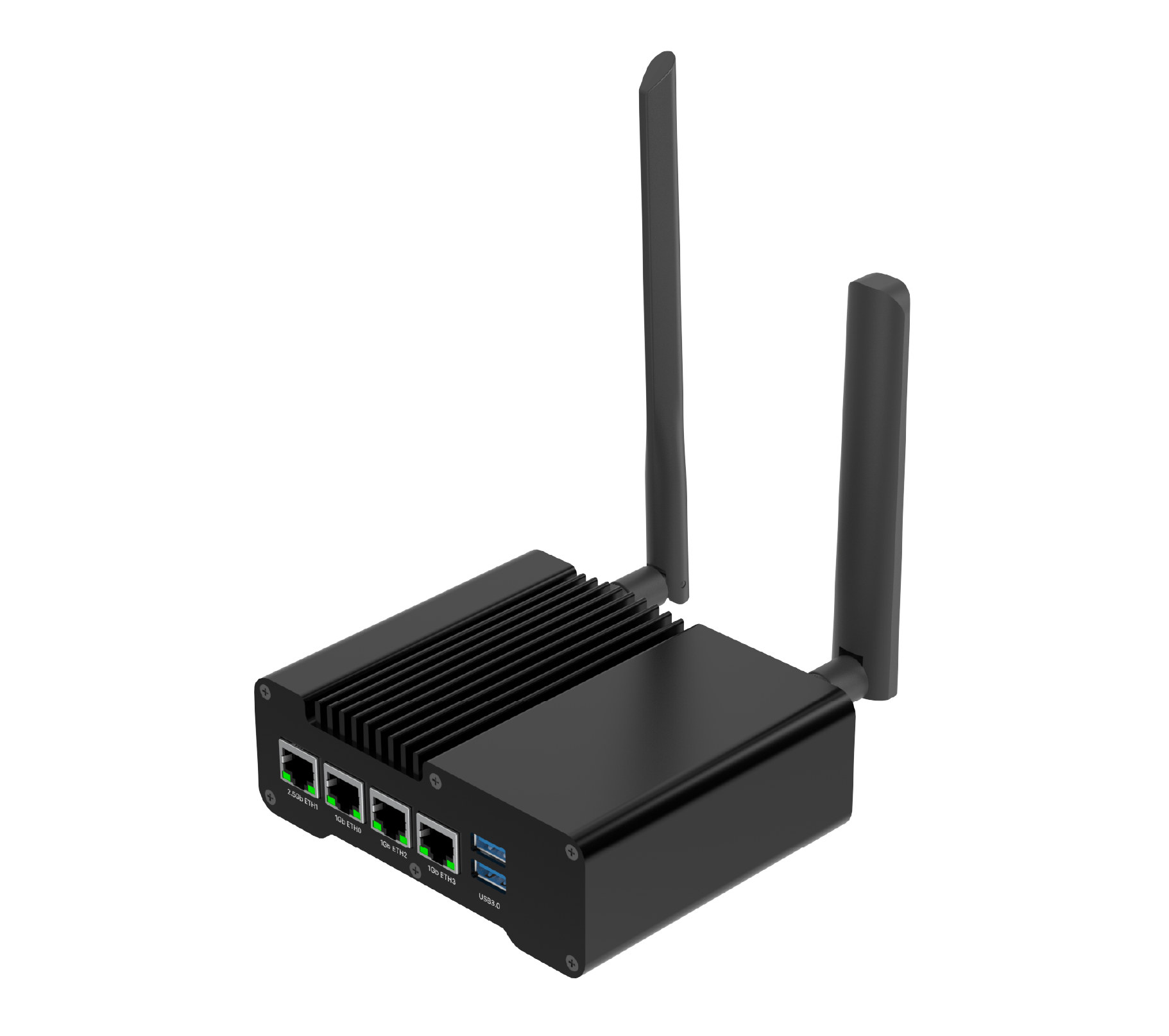

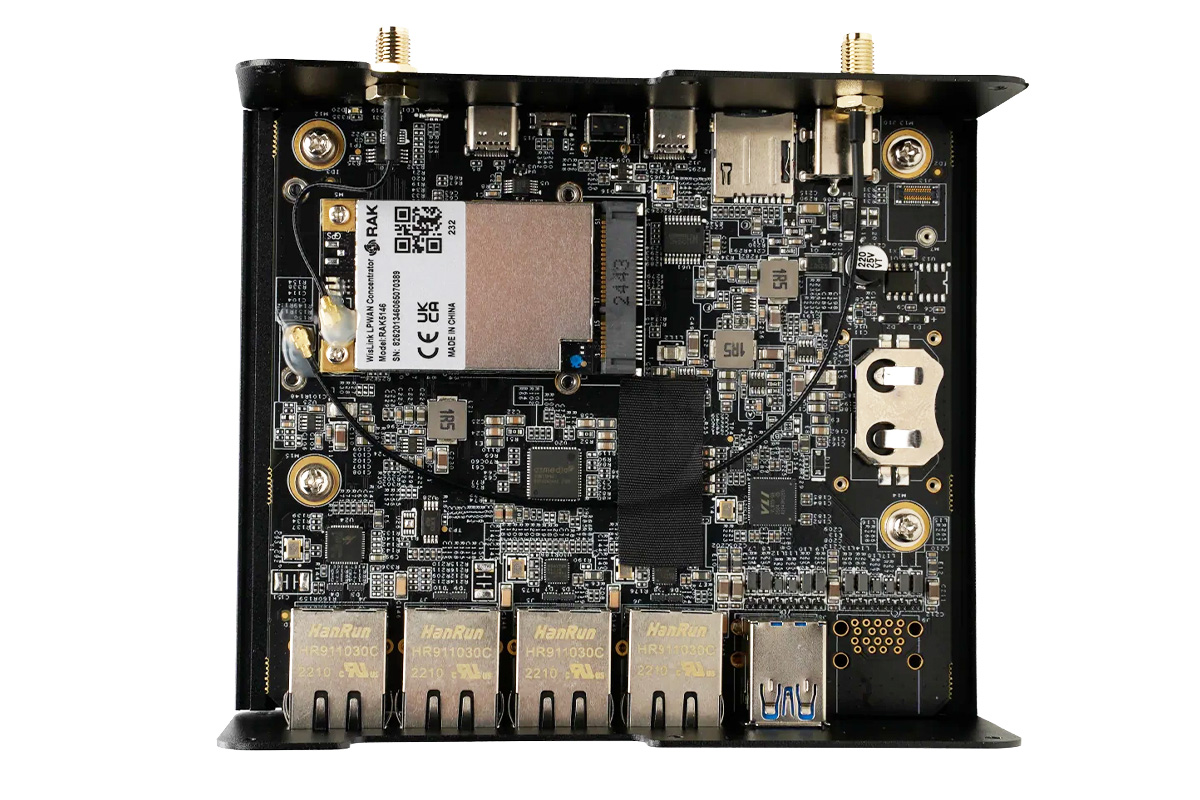

RAKwireless только что выпустила маршрутизатор WisGate Connect RAK7392 (не путать с более старой моделью WisGate Connect RAK7391) , промышленный пограничный маршрутизатор и шлюз, построенный на основе Raspberry Pi Compute Module 4/5 (CM4/CM5). Система оснащена тремя портами Gigabit Ethernet, одним портом 2.5GbE, беспроводным расширением через слот mini PCIe и разъемами WisBlock для сенсоров и модулей ввода/вывода.
Шлюз предназначен для промышленных IoT-приложений, таких как периферийные вычисления, VPN, преобразование Modbus-to-MQTT и перенаправление пакетов LoRaWAN, что устраняет необходимость в нескольких платах и USB-адаптерах для сложных развертываний.
Технические характеристики маршрутизатора WisGate Connect RAK7392:
- Варианты SoM (один из двух)
- Raspberry Pi CM4 – процессор Broadcom BCM2711 с четырьмя ядрами Cortex-A72 @ 1.5 ГГц
- Raspberry Pi CM5 – процессор Broadcom BCM2712 с четырьмя ядрами Cortex-A76 @ 2.4 ГГц
- Хранилище и память зависят от модуля
- Хранилище – слот для карты microSD только для модулей CM4/CM5 Lite
- Сеть
- 3 порта Gigabit Ethernet (eth1, eth2, eth3)
- Порт 2.5 Gigabit Ethernet (eth0, подключен через коммутатор PCIe)
- Совокупная пропускная способность более 4 Гбит/с на всех четырех портах
- Беспроводная связь – опциональный Wi-Fi 5 (802.11 b/g/n/ac) и Bluetooth 5.0, если поддерживается выбранным вычислительным модулем
- USB
- 2 порта USB 3.0 Type-A
- Порт USB Type-C для отладки/консольного UART
- Порт USB Type-C для прошивки eMMC через rpiboot
- Расширение
- Слот Mini PCIe, поддерживающий LoRa, mioty Edge Cards или модули Zigbee/Z-Wave
- Слот WisBlock Sensor
- Слот WisBlock IO (I2C и GPIO)
- Разное
- Крипточип ATECC608
- 2 выреза под антенны SMA (для расширения радио Wi-Fi и MiniPCIe)
- Часы реального времени PCF85063AT (RTC) с гнездом для резервной батареи CR2032 (поддержка пробуждения/сторожевого таймера)
- Кнопка сброса и переключатель Flash
- Питание
- Вход – 12 В постоянного тока через разъем 2,1 x 5,5 мм; встроена защита от перенапряжения
- Потребление – обычно около 5–7 Вт с CM4 (рекомендуется блок питания 25 Вт)

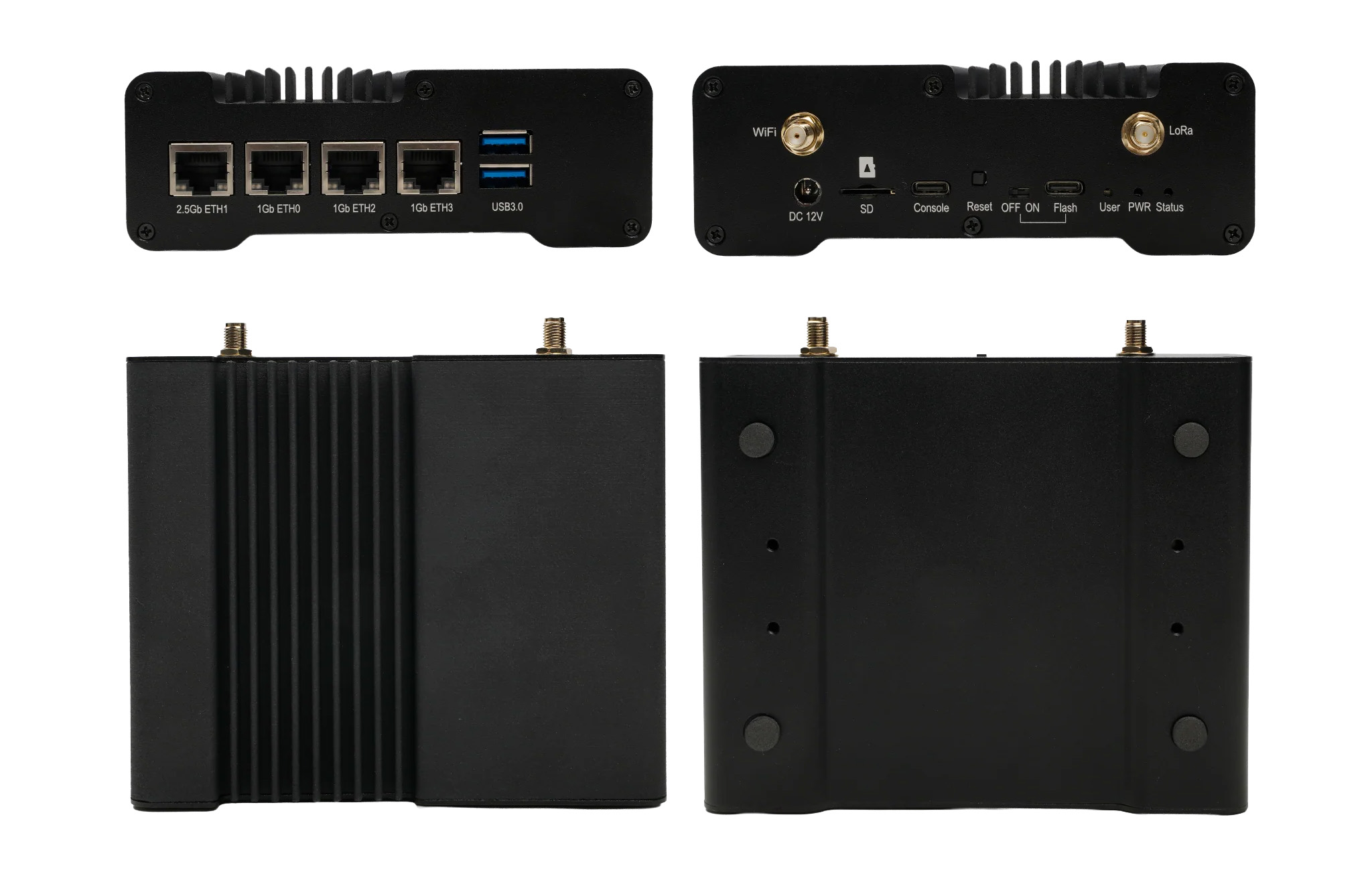

- Габариты – 132 x 109 x 45 мм
- Диапазон рабочих температур – от -20°C до 85°C (от 0°C до 70°C для USB 3.0 и зуммера)
- Корпус – компактный алюминиевый корпус служит пассивным радиатором

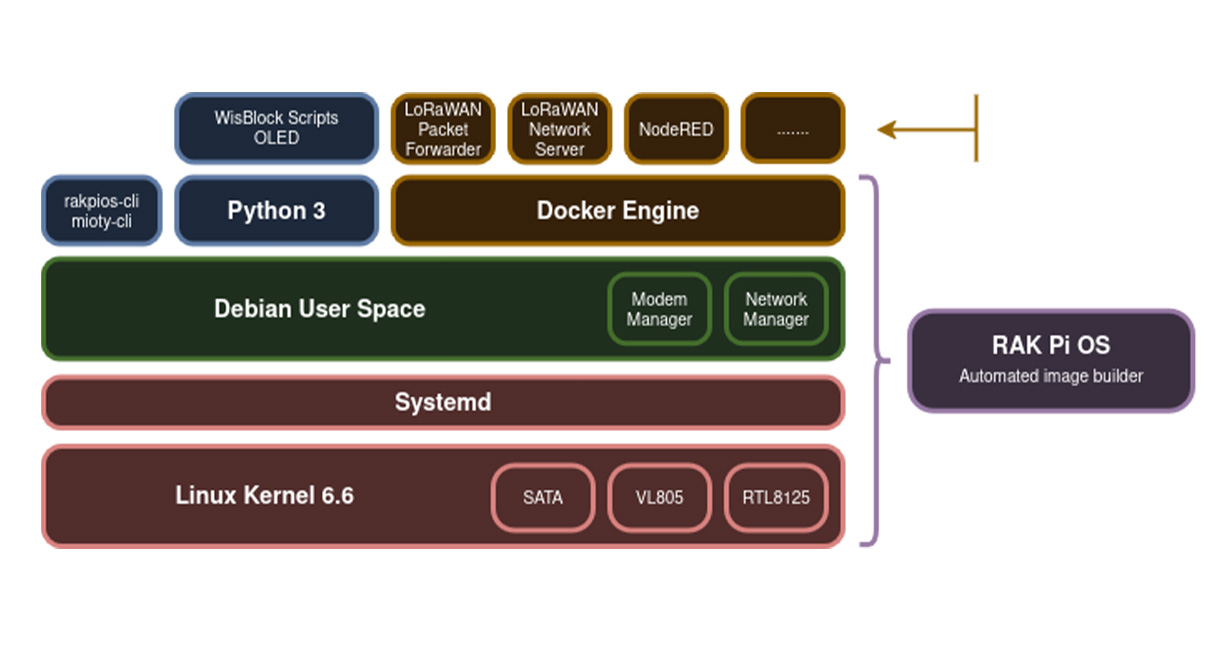

На стороне программного обеспечения RAKwireless предоставляет RAKPiOS — кастомный форк Raspberry Pi OS, который поставляется с предварительно настроенными всеми необходимыми драйверами устройств, улучшениями безопасности и предустановленной средой Docker. Сетевое подключение управляется NetworkManager, что упрощает настройку статических IP-адресов, учётных данных Wi-Fi или сотовых APN с помощью nmcli или стандартных файлов подключения.
Компания также предоставляет документацию по аппаратному и программному обеспечению для RAK7392, которая включает техническое описание с аппаратными деталями и распиновкой, краткое руководство по прошивке RAKPiOS и настройке подключений Ethernet, Wi-Fi и сотовой связи, и руководство по сервисам с шаблонами Docker для пакетных форвардеров LoRaWAN, ChirpStack, The Things Stack, Grafana и InfluxDB . Документация также перечисляет совместимые модули CM4/CM5 и карты расширения mPCIe. Также можно прочитать более ранний обзор шлюза WisGate Connect (RAK7391) , чтобы лучше понять возможности и программное обеспечение, используемое на таком шлюзе/маршрутизаторе.

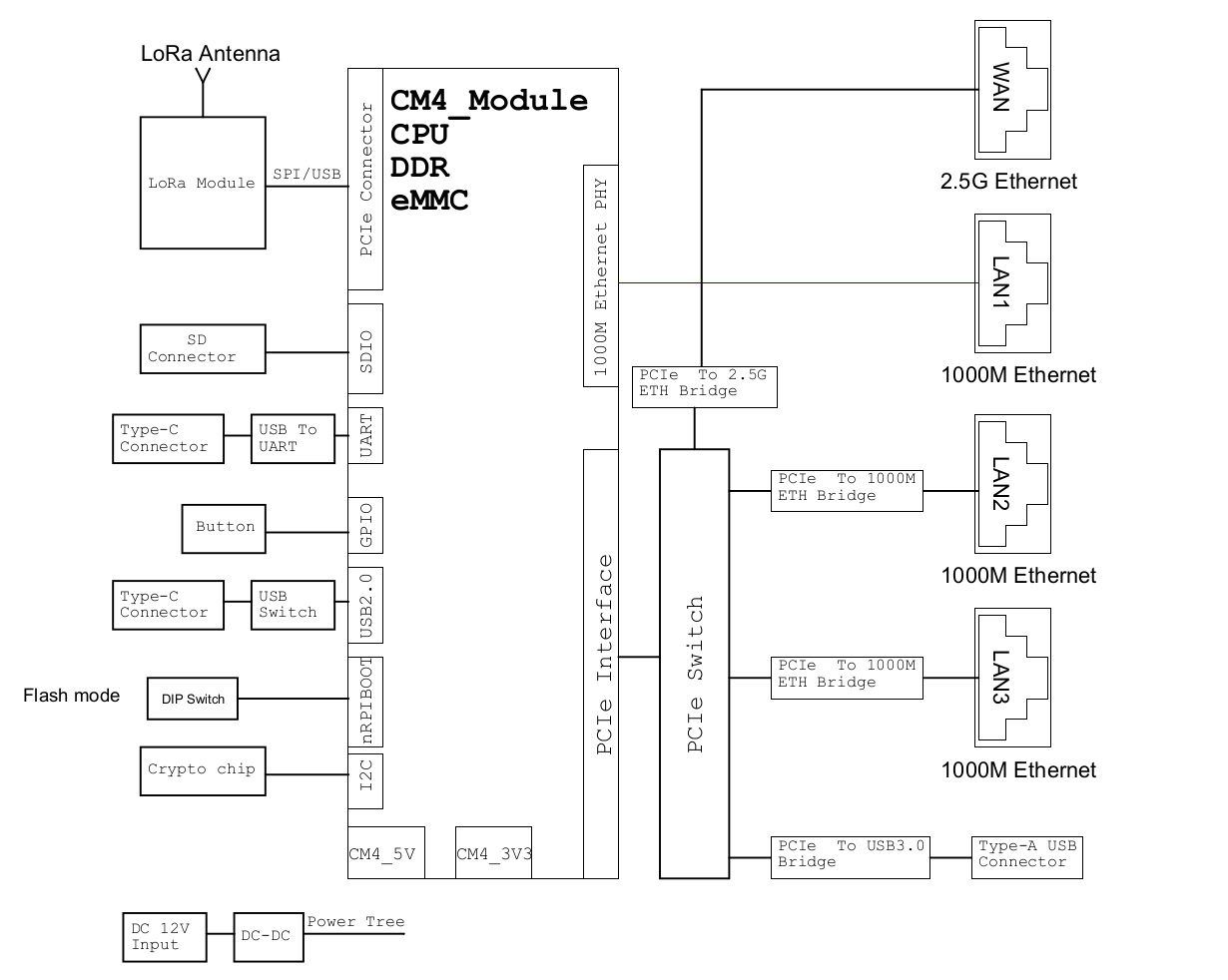

Стоит отметить, что RAK7392 имеет три порта GbE и один порт 2.5GbE. Из этих трёх один порт GbE подключается напрямую к CM4, в то время как остальные три Ethernet-порта и два порта USB 3.0 разделяют одну линию PCIe Gen 2 CM4 через коммутатор PCIe. В результате порты не могут одновременно достигать своих максимальных скоростей. RAKwireless сообщает о примерно 1.8–2.0 Гбит/с на порту 2.5GbE и более 4 Гбит/с совокупной пропускной способности на всех четырёх Ethernet-портах.
Уже существует множество промышленных шлюзов и маршрутизаторов на базе Raspberry Pi CM4/CM5, поддерживающих LoRaWAN-связь (часто как опцию), включая AAEON SRG-CM4 IoT gateway с двумя портами Gigabit Ethernet и промышленными интерфейсами последовательной передачи данных/DI/DO, Seeed Studio reComputer R1025-10 промышленный IoT-контроллер для DIN-рейки, Waveshare CM4-IO-POE-4G-Box промышленную систему с CAN/RS232/RS485 и опциональной сотовой связью, и EDATEC ED-GWL2110 уличный шлюз , среди прочих.
| Feature | WisGate Connect Router RAK7392 | Seeed reRouter CM4 | Waveshare CM4 Router Board | Sixfab Cellular Gateway |
|---|---|---|---|---|
| CM4 for Raspberry Pi | Yes | Yes | Yes | Yes |
| Migration Path to CM5 | Yes | Limited | Limited | Varies |
| Four Ethernet Ports | Yes | No | Varies | Varies |
| 2.5GbE Interface | Yes | No | Some Models | Varies |
| MiniPCIe Expansion | Yes (USB + SPI) | Limited | Partial | Cellular-Focused |
| Concentrator Support for LoRa | Yes | Limited | Limited | Limited |
| Docker Deployment | Native via RAKPiOS | User Configured | User Configured | User Configured |
| WisBlock Expansion | Yes | No | No | No |
| GPIO / Industrial IO Expansion | Yes | Limited | Limited | Limited |
| Protocol Gateway Applications | Yes | Partial | Partial | Partial |
| MQTT / Node-RED Hosting | Yes | Yes | Yes | Yes |
| VPN Appliance Use | Yes | Yes | Yes | Yes |
| Gateway Host Platform for LoRaWAN | Yes | Limited | Limited | Limited |
| Industrial Edge Computing | Yes | Moderate | Moderate | Moderate |
| Custom Linux Application Hosting | Yes | Yes | Yes | Yes |
| Target Deployment | Networking + Edge Computing + Wireless Expansion | Networking + Edge Projects | CM4 Networking Hardware | Cellular Connectivity |
WisBlock Connect Router RAK7392 vs Typical CM4 Router Board (source: RAKwireless)
Маршрутизатор WisGate Connect RAK7392 продается за $535 на AliExpress или в магазине RAKwireless за полный комплект с вычислительным модулем Raspberry Pi CM4. Точная конфигурация оперативной памяти и хранилища для маршрутизатора не указана четко, поэтому необходимо связаться с компанией для получения более подробной информации. RAKwireless также упоминает, что аппаратное обеспечение разработано для работы с CM5, но на данный момент варианта покупки CM5 нет.
