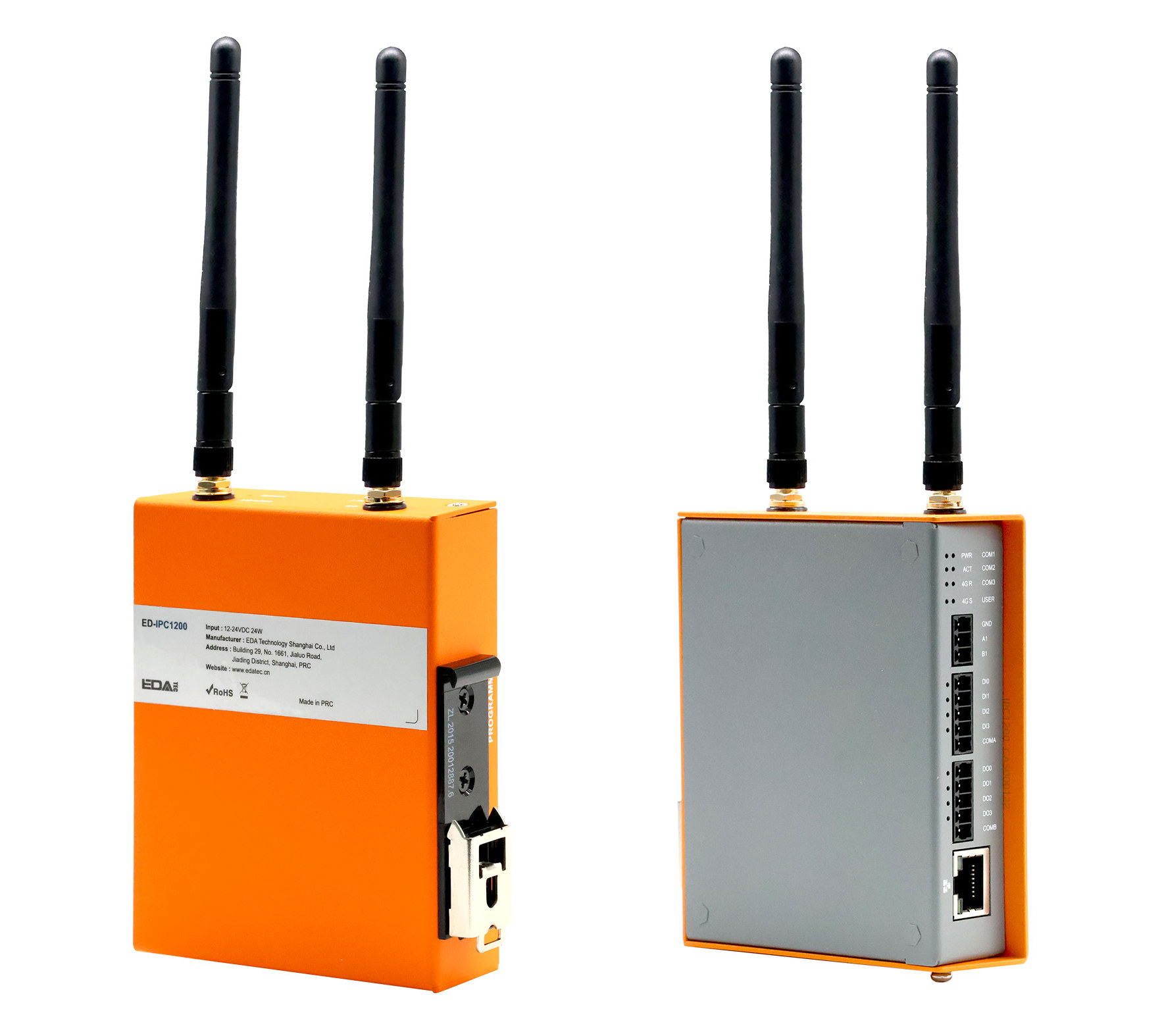

Промышленный шлюз сбора данных на базе Raspberry Pi CM0 с интерфейсами RS-485, RS-232, DI и DO

Промышленный компьютер оснащён интерфейсами RS-485, RS-232, четырьмя цифровыми входами и четырьмя цифровыми выходами для сбора данных и управления оборудованием, а также поддерживает Ethernet и опциональное подключение Wi-Fi/Bluetooth и/или 4G LTE.

Технические характеристики EDATEC ED-IPC1200:

• SoM – Raspberry Pi CM0
  • SoC – Broadcom BCM2710A1
    • Процессор – четырёхъядерный Cortex-A53 с частотой 1,0 ГГц
    • GPU – VideoCore IV с поддержкой графики OpenGL ES 1.1, 2.0
    • VPU – декодирование видео H.264/MPEG-4 1080p30, кодирование видео H.264 1080p30
  • Системная память – 512 МБ LPDDR2 RAM
  • Накопитель – eMMC флеш-память 8 ГБ или 16 ГБ
  • Беспроводная связь – опциональный модуль WiFi 4 и Bluetooth 5.0

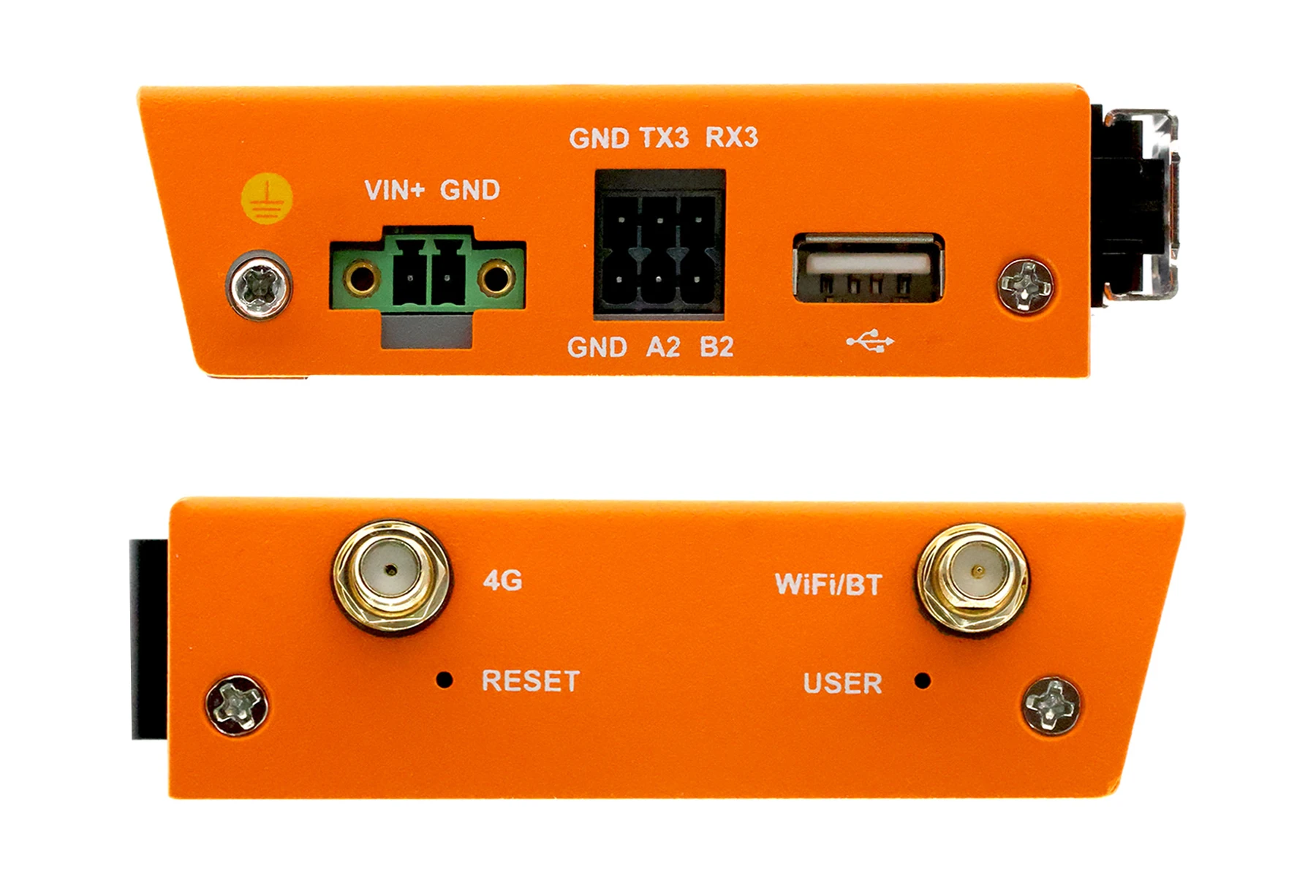

• Сетевые подключения
  • Разъём Ethernet RJ45 10/100 Мбит/с
  • Опциональный Wi-Fi и Bluetooth на системном модуле
  • 4G LTE CAT-1 со слотом для Nano-SIM
    • Quectel EC800M-CN (Китай)
    • Quectel EC800K-EU (Европа)
    • Quectel EC800Q-NA (США)
  • Антенны – 2 антенны SMA для Wi-Fi/Bluetooth и 4G
• USB
  • 1 порт USB 2.0 Type-A (480 Мбит/с)
  • 1 порт USB Type-C для прошивки eMMC
• Промышленные I/O
  • 1x RS232 через 3-контактный клеммник Phoenix 3,5 мм
  • 2x RS485 через 3-контактные клеммники Phoenix 3,5 мм
  • 4x DI через 5-контактный клеммник Phoenix 3,5 мм
    • Включенное состояние: 5~30 В пост. тока или -30~-5 В пост. тока
    • Выключенное состояние: 0~2 В пост. тока или -2~0 В пост. тока
    • Тип сенсора: мокрый контакт (NPN)
    • Гальваническая изоляция: 3,75 кВ
  • 4x DO через 5-контактный клеммник Phoenix 3,5 мм
    • Выход: 5~36 В пост. тока (рекомендуется 24 В пост. тока), максимальный ток 0,2 А (на канал)
    • Тип сенсора: NPN
    • Гальваническая изоляция: 3,75 кВ
• Разное
  • Кнопки сброса и пользовательская
  • Светодиоды питания и состояния ACT
  • Светодиоды 4G, RS485, RS232, DI, DO и пользовательский
  • Встроенные часы реального времени с резервным суперконденсатором 1 Ф
  • Поддержка монтажа на DIN-рейку
• Питание
  • Вход – 9–28 В пост. тока с защитой от переполюсовки через 2-контактный клеммный блок
  • Потребление – около 5 Вт
• Размеры – 105 x 86 x 26 мм, без учёта антенн и кронштейна DIN-рейки
• Вес – 310 граммов
• Диапазон рабочих температур – от -20°C до +60°C
• Влажность – 5% ~ 95% (без конденсации)

EDATEC предоставляет поддержку Raspberry Pi OS Desktop/Lite 32-/64-разрядной с дополнительными драйверами для промышленных интерфейсов, а также упоминает CODESYS, Node-RED, Python и OpenCV. Более подробную информацию, включая руководство пользователя, можно найти на сайте документации .

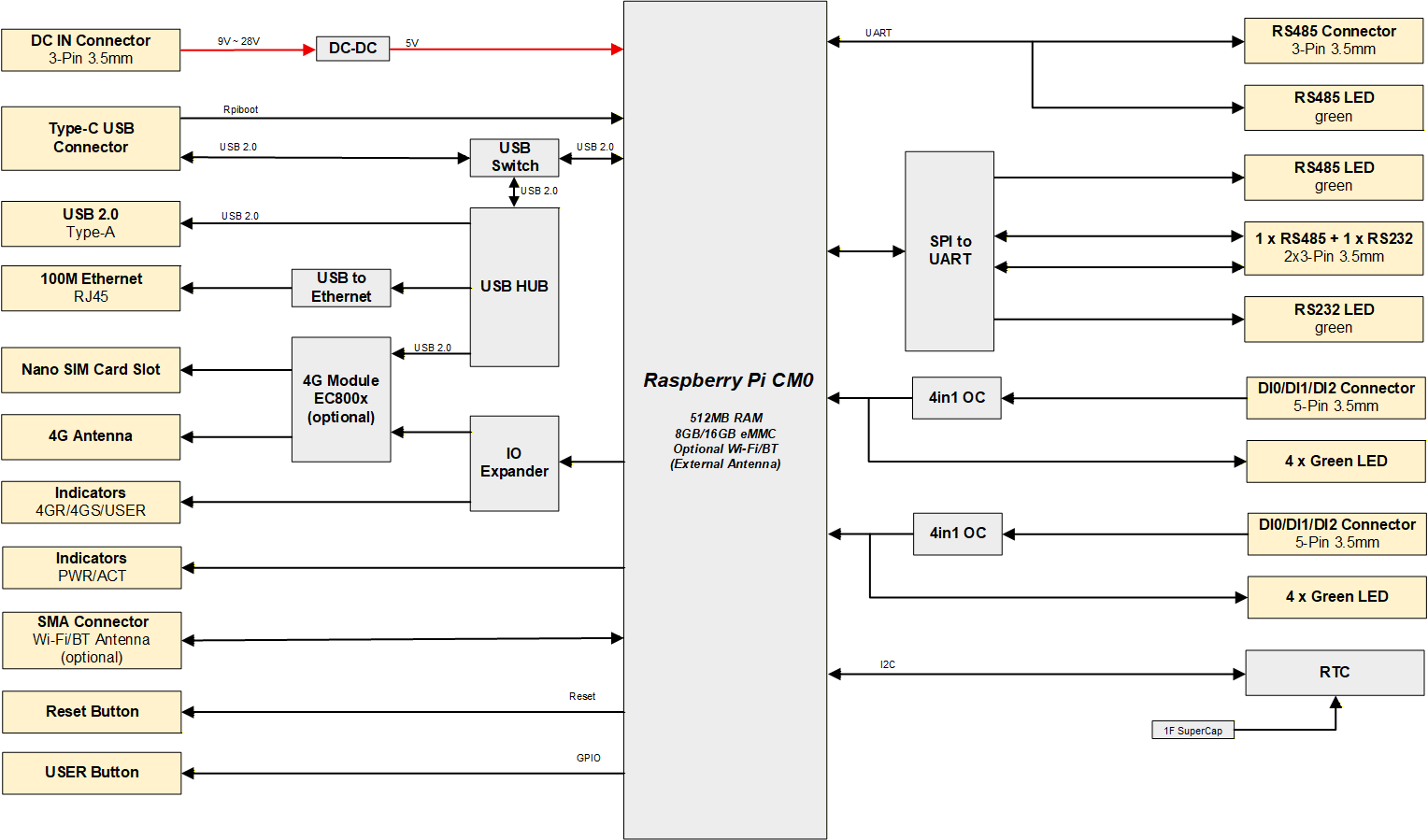

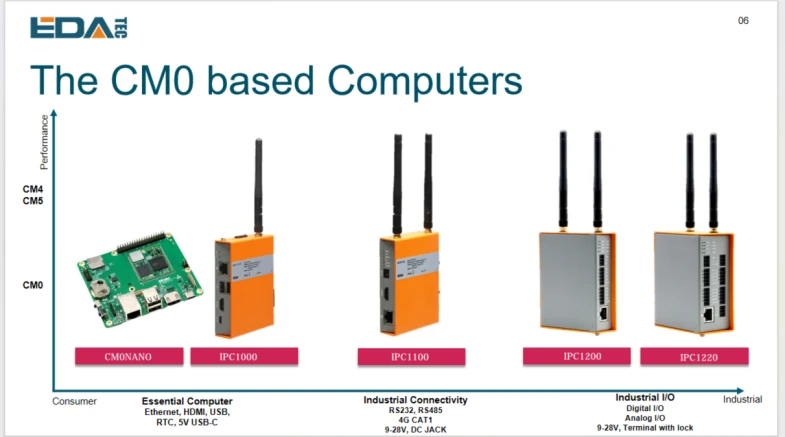

На вопрос о том, чем ED-IPC1200 отличается от более раннего промышленного ПК ED-IPC1100 Pi CM0 , компания объясняет, что новая модель добавляет 4x DI и 4x DO для прямого подключения к промышленным сенсорам, переключателям, реле и полевым устройствам. Это обеспечивает промышленный сбор данных и приложения легкого управления на новом промышленном ПК на Raspberry Pi CM0, в то время как ED-IPC1100 ориентирован на промышленное подключение. Также ведется разработка ED-IPC1220 с дополнительными I/O (8x DI, 8x DO, 2 аналоговых токовых входа, 2 аналоговых входа напряжения), для которого уже существует страница продукта, и он должен появиться в ближайшее время.

Образцы шлюза ED-IPC1200 можно приобрести примерно за 150-200 долларов на DigiKey, точная цена зависит от опций. Несколько дополнительных деталей также можно найти на странице продукта .
