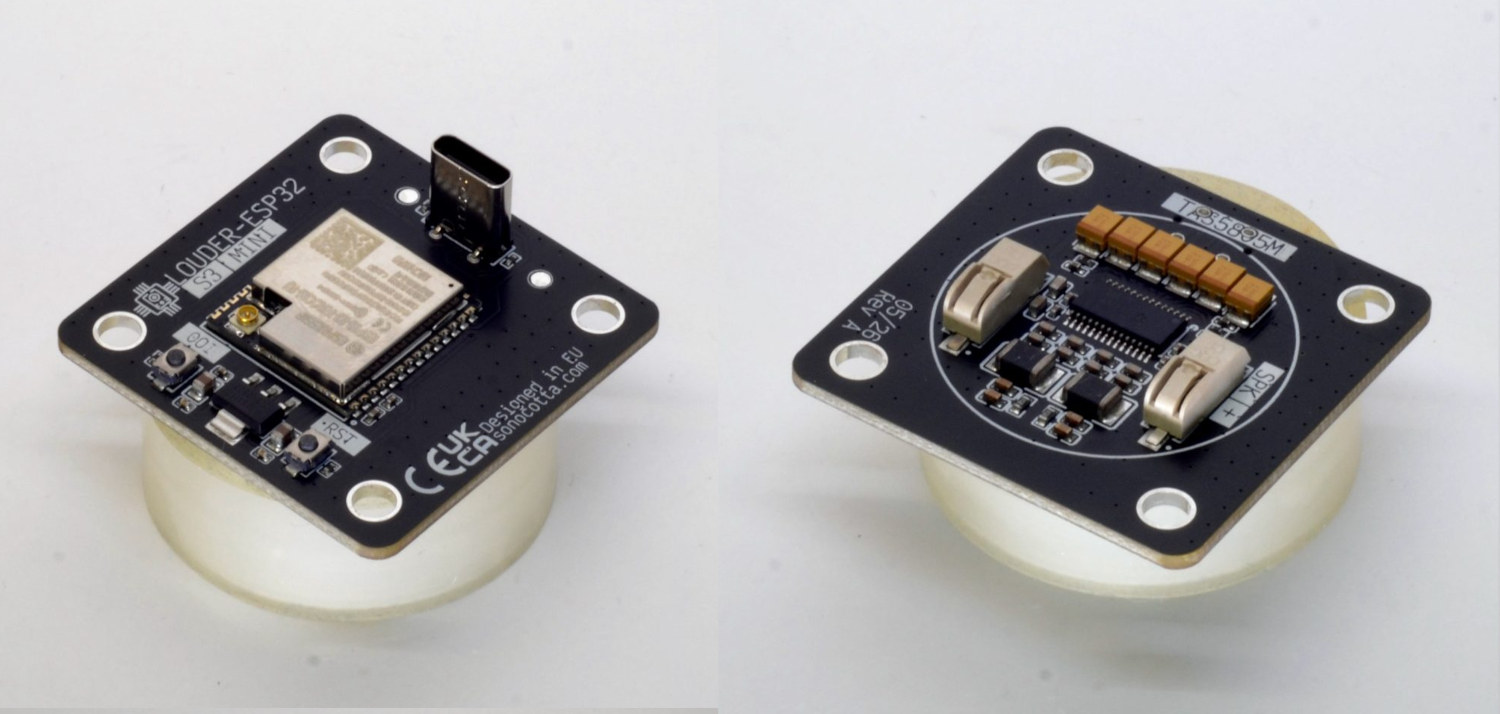

Louder-ESP32-Mini от Sonocotta — это компактная версия платы Louder ESP32, которая превращает старые колонки в WiFi (и Bluetooth) подключенные колонки для вашего умного дома.
Плата предназначена для замены клемм динамиков на старых колонках и выпускается в двух размерах: 42×42 мм для маленьких колонок и 52×52 мм для более крупных моделей. Она питается от беспроводного SoC ESP32-S3 с 8 МБ PSRAM и оснащена высококачественным ЦАП TAS5805M с функциями DSP.
Технические характеристики Louder-ESP32-Mini:
- Беспроводной модуль – ESP32-S3-WROOM-N8R8
- SoC – Espressif Systems ESP32-S3
- CPU – двухъядерный Tensilica LX7 до 240 МГц с векторным расширением для задач AI/ML
- RAM – 512 КБ SRAM, 8 МБ PSRAM
- Память – 8 МБ flash
- Беспроводная связь – WiFi 4 и Bluetooth LE 5
- Антенна – PCB антенна
- SoC – Espressif Systems ESP32-S3
- Аудио
- ЦАП – стерео TAS5805M I2S ЦАП со встроенным DSP и усилителем класса D
- Функции DSP – EQ, FIR, DRC, AGL и т.д.
- Выход на динамики через два разъема WAGO
- 4 Ом, 1% THD+N
- Модель 42×42 мм – 1x 5 Вт
- Модель 52×52 мм – 1x 15 Вт
- 8 Ом, 1% THD+N
- Модель 42×42 мм – 1x 3 Вт
- Модель 52×52 мм – 1x 8 Вт
- 4 Ом, 1% THD+N
- Прочее – кнопки сброса и пользовательская
- Питание
- Модель 42×42 мм – 5 В через порт USB-C
- Модель 52×52 мм – 12 В через порт USB-C (USB PD)
- Размеры – 42×42 мм или 52×52 мм

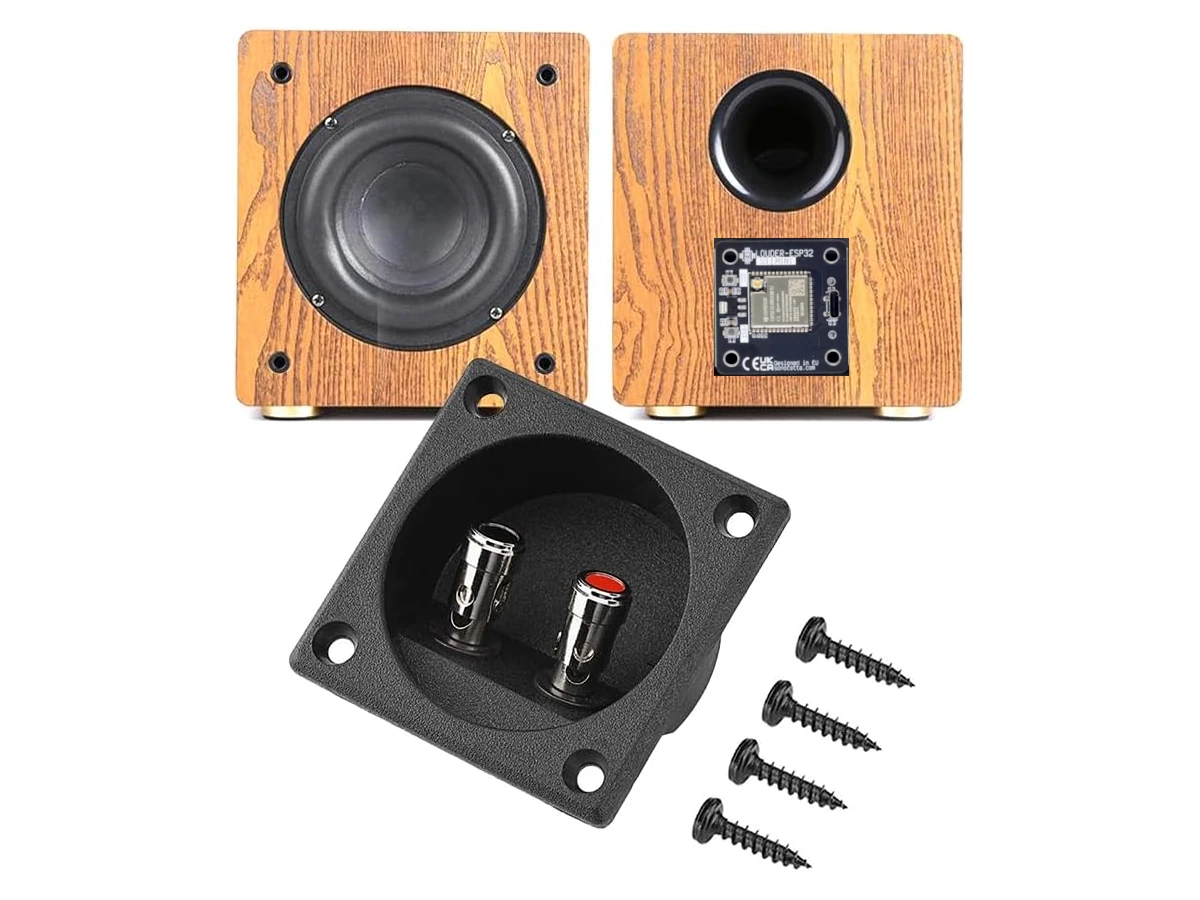

Как я понимаю, нужно снять стандартную клеммную чашку динамика, показанную на переднем плане выше, подключить внутренние провода к разъему WAGO платы Louder ESP32 Mini и вставить ее в отверстие, прежде чем закрепить ее четырьмя винтами от оригинальной чашки. Sonocotta предупреждает пользователей, что платы Louder подключаются только к пассивным колонкам, а наушники или внешний усилитель можно использовать (для этого у них есть другие продукты).
Плата поддерживает несколько вариантов прошивки, включая Squeezelite-ESP32 для Spotify Connect, AirPlay, Bluetooth или Logitech Media Server, Snapclient для многокомнатной потоковой передачи аудио с snapserver и ESPHome для интеграции с Home Assistant, хотя вы также можете разработать собственную прошивку. В основном это то же самое, что и для других аудиоплат от компании, и подробности можно найти на GitHub и на сайте документации . Проект представляет собой аппаратное обеспечение с открытым исходным кодом, и файлы схем EasyEDA, Gerber и другие файлы можно найти в том же репозитории GitHub.
Плата Louder ESP32 Mini может быть приобретена за $15 (42×42 мм) или $20 (52×52 мм) на Lectronz или Tindie .
