До 256 МБ модульное устройство хранения на основе F-RAM FERRIT сохраняет критически важные данные до 200 лет

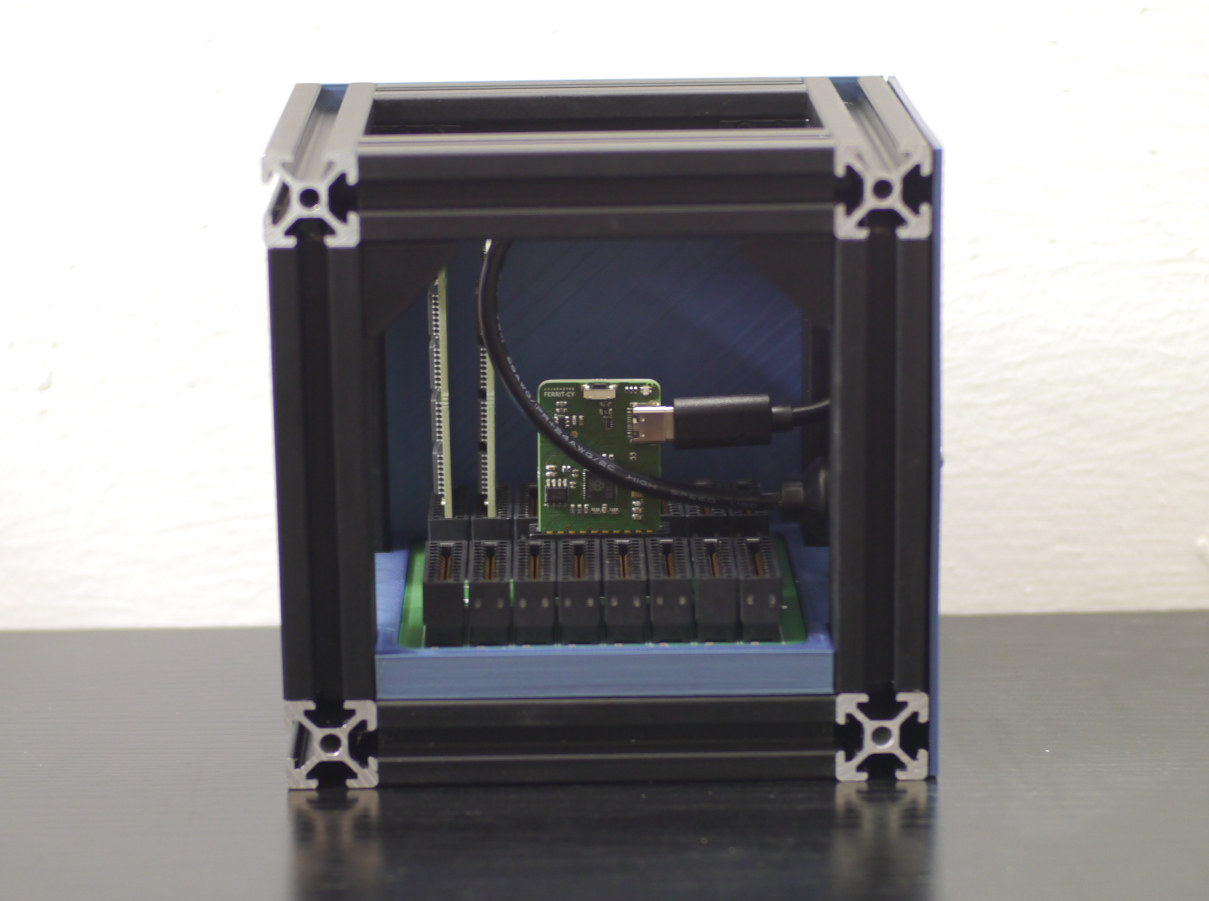

Оно основано на более раннем устройстве хранения Blaustahl F-RAM , которое предлагает всего 8 КБ. Устройство FERRIT поддерживает диапазон от 8 до 256 МБ за счёт объединения до 256 отдельных 1-МБ микросхем F-RAM. Представленный ниже прототип размещён в металлическом корпусе и выглядит как типичное кластерное решение.

Спецификации и ключевые особенности FERRIT:

• Контроллер FERRIT-CY на базе микроконтроллера Raspberry Pi RP2040 с портом USB-FS Type-C
• съемные карты ферроэлектрической памяти FERRIT-M8 емкостью до 16 МБ, использующие 16 микросхем F-RAM по 1 МБ (двухсторонние: 2 по 8 чипов)
• плата расширения FERRIT-16 с разъемами для FERRIT-CY и 16 карт FERRIT-M8, подключенных по шине SPI/QSPI
• максимальная емкость – 256+ МБ при использовании до 256 устройств памяти (16 карт по 16 чипов)
• сохраняет данные до 200 лет, что значительно превосходит традиционные носители
• циклы записи – поддерживается практически неограниченное количество записей
• радиационная стойкость – сохраняет целостность данных в условиях высокого уровня радиации
• интерфейс хоста – USB-C Type-C, решение определяется как устройство массового хранения; не требуется специального программного обеспечения

Немецкая компания заявляет, что это идеальное решение для критически важной документации, исторических записей, хранения криптографических ключей и архивных коллекций. Проект также является открытым, с доступными на GitHub схемами KiCad, файлами печатных плат, прошивкой на C и документацией по лицензии «Lone Dynamics Open License», которая по сути гласит:

Redistribution and use in source, binary or physical forms, with or without modification, is permitted provided that the following condition is met:

    Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

Отказ от ответственности касается ответственности: «используйте на свой страх и риск».

Machdyne сообщила CNX Software, что текущие модули памяти являются односторонними с восемью чипами F-RAM по 1 МБ, как показано на фотографии в начале этой статьи. В результате общий объем памяти в такой конфигурации ограничен 128 МБ, но с двусторонними модулями он может достигать 256 МБ. Компания не предоставила информацию о чипе F-RAM, но на схемах видно, что используются компоненты в корпусе SOIC-16 (7.5 × 10.3 мм, шаг 1.27 мм), и единственное совпадение, которое удалось найти емкостью 1 МБ, — это RAMXEED MB85RQ8MXPF ( PDF datasheet ) с высокой выносливостью 10¹³ раз при 105°C или 10¹⁴ раз при 85°C и длительным сроком хранения данных до 200 лет при 35°C. Однако этот срок уменьшается с повышением температуры: 10 лет при 105°C и 95 лет при 55°C.

Когда речь шла об устройстве Blaustahl F-RAM несколько лет назад, люди отмечали, что Raspberry Pi RP2040 может не прослужить 200 лет, а USB может устареть через 100+ лет, и жаловались на маленькую емкость 8 КБ. FERRIT не решает первые две проблемы, но с емкостью до 256 МБ он решает проблему сверхмалой емкости, из-за которой Blaustahl был в основном полезен для хранения (зашифрованного) текста. Оба устройства по-прежнему выигрывают от практически неограниченного числа циклов записи и очень долгого срока хранения, но вопрос о том, достижима ли 200-летняя цель для всей системы, остается открытым.

Заинтересованные организации могут зарезервировать модульное решение F-RAM FERRIT, но вместо предоставления информации о цене Machdyne спрашивает клиентов, сколько они готовы заплатить, что является интересной стратегией. Для справки: чип FeRAM MB85RQ8MXPF продается по цене $25.03 за штуку на Mouser для катушки из 500 штук, поэтому память для полной системы с 256 чипами обойдется примерно в $6400. Это за 256 МБ памяти без учета плат, корпуса и прибыли. Более подробную информацию и ссылку на резервирование можно найти на странице продукта .
