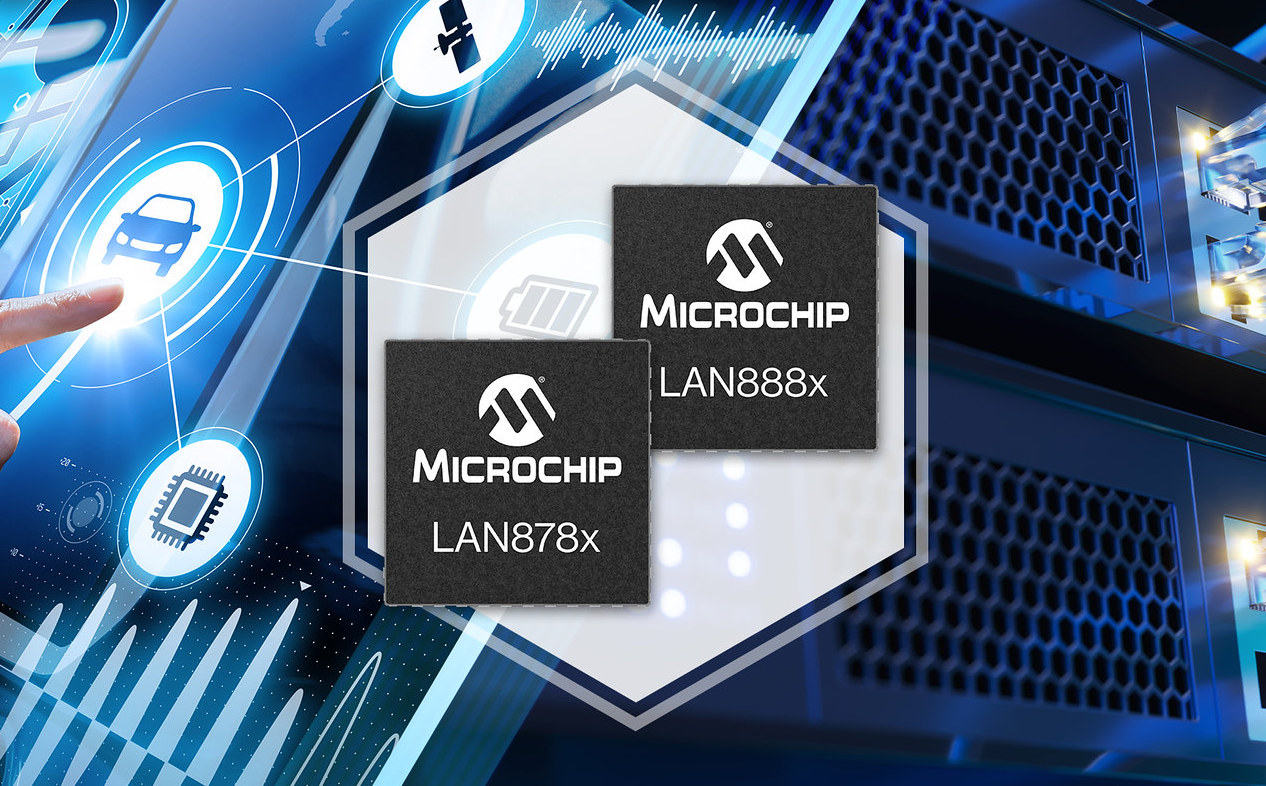

Трансиверы PHY LAN878x (100BASE-T1) и LAN888x (1000BASE-T1) Single Pair Ethernet (SPE) от Microchip предназначены для создания безопасного, масштабируемого и детерминированного Ethernet-подключения в автомобильных, авиационных, робототехнических и промышленных системах.
Впервые решения Microchip SPE были замечены в 2023 году с LAN8650/LAN8651 10BASE-T1S и трансиверами LAN8770 100BASE-T1 , и с тех пор компания выпустила другие семейства, такие как промышленные трансиверы Single Pair Gigabit Ethernet LAN887x . Только что анонсированные компоненты LAN878x/LAN88x представляют поддержку MACsec, а также TSN (Time Sensitive Networking) и FuSa (функциональная безопасность).
Ключевые особенности и спецификации Microchip LAN878x и LAN888x:
- Стандарт и скорость порта
- LAN878x – IEEE 802.3bw, 100BASE-T1
- LAN888x – IEEE 802.3bp, 1000BASE-T1
- Соответствие MACsec стандарту IEEE 802.1AE-2018 (только версия M)
- Поддержка TSN (Time Sensitive Networking)
- Интерфейс хоста (один из двух, в зависимости от SKU)
-
SGMII (Serial Gigabit Media Independent Interface)
-
RGMII (Reduced Gigabit Media Independent Interface)
-
- Поддержка OPEN Alliance TC10 / поддержка пробуждения
- IEEE 802.1AS-2020, 802.1AS-2011
- Готовность к функциональной безопасности ASIL B с расширенной диагностикой
- Корпус – 40-контактный (6 × 6 мм) VQFN
- Диапазон температур – от -40 до +125 °C (температурный диапазон AEC-Q100 Automotive Grade 1)
В настоящее время доступно шесть SKU: LAN8781, LAN8781, LAN8782, LAN8782, LAN8881, LAN8882, LAN8883 и LAN8884, различия которых показаны в таблице ниже. Каждый поставляется с вариантом M с поддержкой безопасности MACsec.
| SKU | Port speed | MACsec (M version) | TSN | SGMII | RGMII |
|---|---|---|---|---|---|
| LAN8781 | 100BASE-T1 | Yes | Yes | No | Yes |
| LAN8782 | 100BASE-T1 | Yes | Yes | Yes | No |
| LAN8881 | 1000BASE-T1 | Yes | Yes | No | Yes |
| LAN8882 | 1000BASE-T1 | Yes | Yes | Yes | No |
| LAN8883 | 100/1000BASE-T1 | Yes | Yes | No | Yes |
| LAN8884 | 100/1000BASE-T1 | Yes | Yes | Yes | No |
Трансиверы PHY LAN878x и LAN888x поддерживаются аппаратными оценочными платформами, платами расширения SGMII, USB и PCIe, а также драйверами Linux. Сюда входят дочерняя плата LAN8781M EDS2 (EV25L23A) с PHY 100BASE-T1 и поддержкой MACsec, а также дочерняя плата LAN8881M EDS2 (EV16A78A) с PHY 1000BASE-T1 и поддержкой MACsec.
Семейства LAN878x и LAN888x сейчас доступны в виде образцов, и компания пока не опубликовала информацию о ценах на микросхемы и дочерние платы. Дополнительную информацию можно найти на странице продукта и в пресс-релизе .
