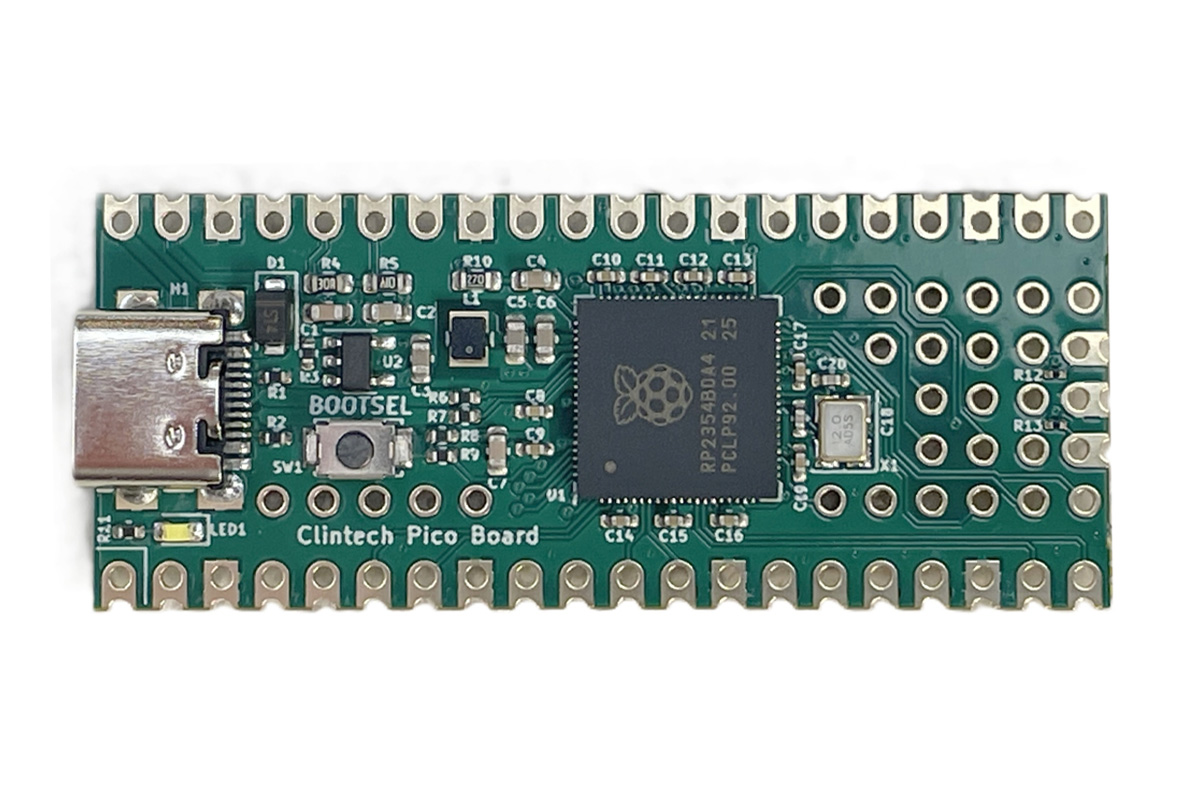

Разработанная Clintech Ltd. в Болгарии, плата Clintech Pico, по всей видимости, является первой платой разработчика на базе микросхемы Raspberry Pi RP2354B со 2 МБ внутрикристальной флеш-памяти. Она сохраняет тот же форм-фактор, что и Raspberry Pi Pico 2 , но добавляет дополнительные GPIO для использования 48 линий общего назначения, предоставляемых чипом RP2354B.

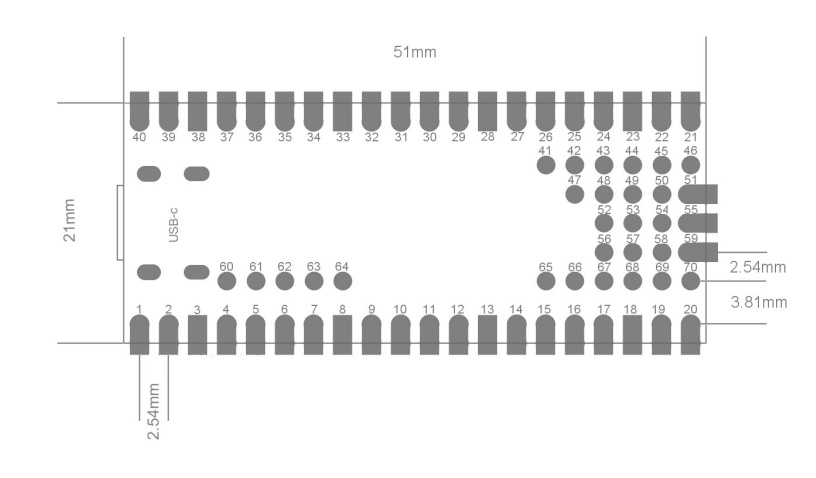

Как и Raspberry Pi Pico 2, эта плата имеет 40 полукруглых площадок и сквозных отверстий по бокам, выведя GPIO 0–22 и 26–28, а также 3 отладочных контакта. Кроме того, плата содержит 27 дополнительных сквозных отверстий на самой плате, которые выводят оставшиеся GPIO (23–25 и 29–47), а также интерфейс QSPI (SD0–SD3 и SCLK) для подключения внешней памяти.
Характеристики Clintech Pico:
- Система на кристалле – Raspberry Pi RP2354B
- ЦП
- Двухъядерный Arm Cortex-M33 @ 150 МГц с Arm Trustzone, Secure boot
- Двухъядерный 32-битный RISC-V Hazard3 @ 150 МГц (3-ступенчатый конвейер с упорядоченным выполнением; RV32IMAC с расширениями Zba, Zbb, Zbs, Zbkb, Zcb, Zcmp и Zicsr)
- До двух ядер могут использоваться одновременно: либо 2x Arm, либо 2x RISC-V, либо 1x Arm + 1x RISC-V
- Память – 520 КБ внутрикристального SRAM
- Хранилище – 2 МБ встроенной (в корпусе) флеш-памяти
- ЦП
- Память – до 16 МБ внешней QSPI флеш-памяти или PSRAM через 4 сквозных отверстия на нижней стороне
- USB – порт USB Type-C для питания и данных
- Расширение
- 2x 20-контактных разъема с GPIO, UART, SPI, I2C, ШИМ и АЦП
- 27x дополнительных сквозных отверстий на плате для всех GPIO и QSPI
- Ввод/вывод включает 3x блока PIO, 12x PIO (программируемый ввод/вывод) конечных автоматов
- Отладка – 3-контактный SWD интерфейс отладки
- Разное – кнопка выбора загрузки, встроенный светодиод (GPIO25)
- Питание
- Вход 5В через USB-C (VBUS) или линию VSYS
- Встроенный стабилизатор 3.3В LDO (до 500 мА)
- Размеры – 51 x 21 мм (4-слойная плата PCB с покрытием ENIG, совместима с модулями Raspberry Pi Pico / Pico 2)
- Температура
- Эксплуатация – уточняется
- Хранение – от 15°C до 25°C (согласно даташиту платы, возможно, излишне консервативные значения…)
- Влажность – от 30% до 60%
- Соответствие – соответствует RoHS (Директива 2011/65/ЕС) и EMC (Директива 2014/30/ЕС)
Как и другие платы Pico, она использует стандартный загрузчик, поддерживающий прошивку методом перетаскивания UF2 через режим USB Mass Storage при удерживании кнопки BOOTSEL во время подключения. Также совместима со стандартными Raspberry Pi Pico C/C++ и MicroPython SDK .
Ранее уже писали о различных платах, совместимых с Raspberry Pi Pico, таких как Nexus RP2350 LiPo , которая добавляет поддержку батареи, Waveshare RP2350 CAN , с добавленным контроллером шины CAN MCP2515, CPico RP2350 — ещё одна плата разработки с портом USB-C, 8 МБ флеш-памяти, 2 МБ PSRAM, кнопкой Reset и Bconnect портами I2C и отладки, а также была Pico W5 , добавляющая двухдиапазонный (2.4 ГГц/5 ГГц) WiFi 4 и Bluetooth 5.0 через беспроводной модуль B&T BW16 . Плата Clintech Pico является первой, использующей новый микроконтроллер Raspberry Pi RP2354B и предлагающей 48 GPIO, чему способствует место, сэкономленное благодаря встроенной флеш-памяти на 2 МБ.
Плата Clintech Pico доступна на Tindie за $20 , с международной доставкой из Болгарии стандартными почтовыми службами. Дополнительную информацию о продукте, в основном даташит, можно найти на сайте Clintech .
