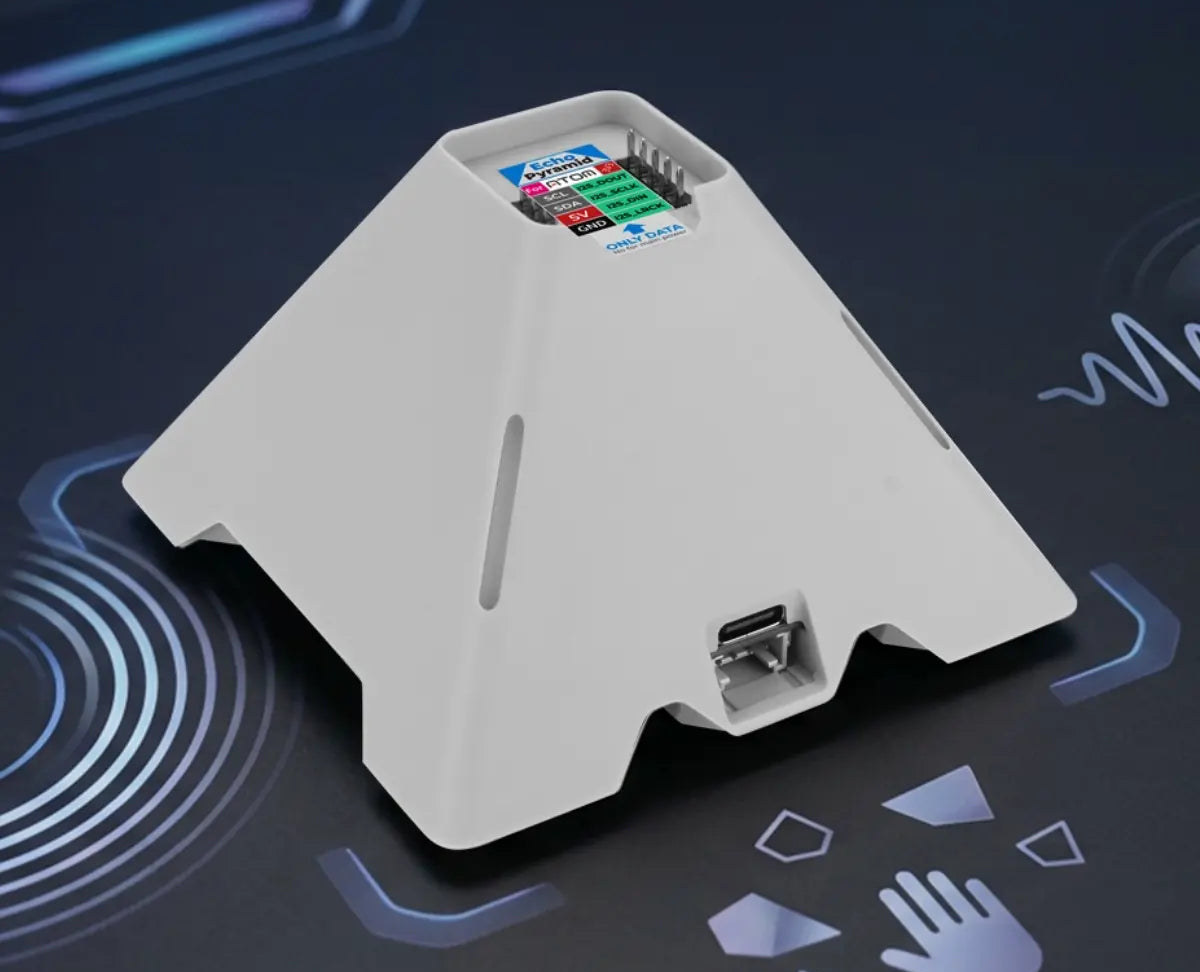

Разработанная для IoT-контроллеров серий M5Stack Atom, AtomS3 и AtomS3R на базе беспроводных SoC ESP32 или ESP32-S3, база Echo Pyramid позволяет создавать приложения для интеллектуального голосового взаимодействия, такие как распознавание речи в дальнем поле, голосовые помощники, голосовое управление и многое другое.
Устройство оснащено встроенным динамиком, MEMS-микрофоном, аудиокодеком ES8311 HD для воспроизведения и захвата звука, а также MCU STM32 для управления сенсорными зонами и RGB светодиодами. Питание осуществляется через порт USB Type-C, а для подключения I2C-модулей предусмотрен 4-контактный разъём.
Характеристики Echo Pyramid:
- Поддерживаемые IoT-контроллеры – M5Stack Atom , AtomS3 и AtomS3R
- Микроконтроллер – STMicro STM32G030F6P6, 32-битный Arm Cortex-M0+ с частотой 64 МГц, 8 КБ SRAM, 64 КБ флеш-памяти
- Аудио
- HD-кодек – ES8311, отвечает за воспроизведение и запись
- Микрофон – MEMS-микрофон LMA3729T381-0Y3S
- АЦП – ES7210 для входа с микрофона
- Встроенный динамик в нижней части пирамиды
- Усилитель – драйвер динамика AW87559 класса D
- Программируемый генератор тактовых импульсов Si5351, обеспечивающий низкоджиттерные, гибко настраиваемые тактовые сигналы для аудио АЦП и ЦАП, что повышает точность распознавания речи и общее качество звука
- USB – порт USB Type-C для питания и программирования
- Расширения – 4-контактный разъём HY2.0 с интерфейсом I2C
- Прочее
- 28 RGB светодиодов WS2812 (по 7 светодиодов на каждой светодиодной полосе)
- Сенсорная функция – Двусторонние сенсорные слайдерные зоны с 4 точками обнаружения касания, по 2 с каждой стороны
- Питание – 5 В постоянного тока через порт USB-C
- Потребляемая мощность
- Ток в режиме ожидания – 14.92 мА; ожидание без контроллера
- Рабочий ток – 578.47 мА; при максимальной громкости с подключённым IoT-контроллером
- Габариты – 83.6 x 83.6 x 56.7 мм
- Вес – 100.7 грамм
- Диапазон рабочих температур – -10°C ~ 60°C
Дизайн напоминает мини-ПК с ИИ M5Stack «AI Pyramid Computer Box» , выпущенный в прошлом месяце, но, помимо форм-фактора, устройства имеют совершенно разные варианты использования, и Pyramid Echo служит гибкой умной колонкой для ряда аудиоприложений. Похоже, кто-то в M5Stack большой поклонник пирамид…
M5Stack предоставляет аппаратную документацию, включая PDF-схемы и диаграмму распиновки, а также библиотеку для Arduino, программу Bluetooth-колонки на базе ESP-IDF и инструкции для Home Assistant, голосового помощника Xiaozhi и создания Bluetooth-колонки. Всё это и многое другое можно найти на странице документации .
Echo Pyramid продаётся за $24.90 на AliExpress или в магазине M5Stack . Также потребуется докупить совместимый IoT-контроллер, если его ещё нет. Полный список с ценами от $7.50 до $24.50 доступен на AliExpress , каждый контроллер имеет свой набор функций (дисплей, камера и т.д.).
Ранее были представлены и другие решения для умных колонок на базе ESP32, такие как Waveshare ESP32-S3-AUDIO-Board или Espressif Systems EchoEar , но можно предположить, что качество звука у Pyramid Echo может быть лучше (требует проверки). Также привлекательны сенсорные слайдерные зоны для интуитивного управления (переключение треков, громкость) в демонстрационной версии прошивки Bluetooth-колонки, показанной в видео ниже.
