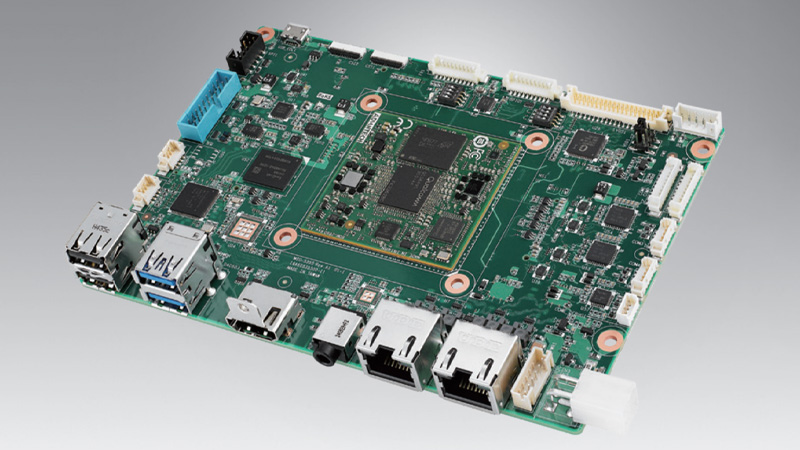

Одноплатник Advantech MIO-5355 форм-фактора 3,5″ оснащен системами-на-кристалле Qualcomm QCS6490 или QCS5430 для промышленного Edge AI

Ранее уже были представлены другие аппаратные решения на базе QCS6490, такие как Radxa Dragon Q6A , одноплатная плата Quectel QSM560DR или Rubik Pi 3 , большинство из которых выполнено в компактных форм-факторах. Одноплатная плата Advantech MIO-5355 использует другой подход, применяя стандартный промышленный форм-фактор 3,5 дюйма (146 × 102 мм) и ориентируясь на промышленное развертывание с поддержкой работы в диапазоне температур от –20°C до 70°C и долгосрочной доступностью.

Характеристики Advantech MIO-5355:

• Система-на-кристалле (одна из двух)
  • Qualcomm DragonWing QCS6490
    • ЦП – восьмиядерный Kryo 670 с 1 ядром Gold Plus (Cortex-A78) @ 2.7 ГГц, 3 ядрами Gold (Cortex-A78) @ 2.4 ГГц, 4 ядрами Silver (Cortex-A55) @ до 1.9 ГГц
    • ГП – Adreno 643 GPU @ 812 МГц с поддержкой Open GL ES 3.2, Open CL 2.0, Vulkan 1.x, DX FL 12
    • ЦОС – Hexagon DSP с двойным HVX и 4K HMX
    • ВП – Adreno 633 VPU с декодированием до 4K60 для H.264/H.265/VP9, кодированием до 4K30 для H.264/H.265; Поддержка воспроизведения HDR10 и HDR10+
    • ISP Spectra – 64 МП / 36 + 22 МП / 3×22 МП при 30 кадрах/с ZSL; 192 МП без ZSL
    • ИИ – ИИ-движок Qualcomm 6-го поколения, который объединяет вычислительный Hexagon DSP с двойным векторным расширением Hexagon (HVX), сопроцессором Hexagon (Hexagon CP) 2.0 и тензорным ускорителем Hexagon для достижения производительности ИИ до 12,3 TOPS
  • Qualcomm DragonWing QCS5430
    • ЦП – шестиядерный Kryo 670 с 2 ядрами Gold Plus (Cortex-A78) @ до 2.1 ГГц, 4 ядрами Silver (Cortex-A55) @ до 1.8 ГГц
    • ГП – Adreno 642L с тактовой частотой 812 МГц, поддерживает OpenGL ES 3.2, DirectX FL 12, OpenCL 2.0 и Vulkan.
    • ЦОС – Hexagon DSP с частотой 1,4 ГГц, двойным HVX и 4K HMX
    • ВП – Adreno 642L VPU с декодированием 4K60 для H.264/H.265/VP9, кодированием до 4K30 для H.264/H.265; Поддержка воспроизведения HDR10 и HDR10+
    • ISP Spectra – Двойной SpectraISP, глубина 14 бит, поддержка камер до 22+22 МП, захват видео 4K при 30 кадрах/с, замедленная съемка 720p при 960 кадрах/с.
    • ИИ – 3,5 TOPS, масштабируемая архитектура ИИ, машинное обучение на устройстве, двухъядерный процессор ИИ, аудио ЦОС для МО
• Системная память – до 8 ГБ LPDDR5 (несъемная)
• Накопители
  • До 128 ГБ флеш-памяти UFS или 128 ГБ eMMC
  • Слот M.2 B-Key 2280 для NVMe SSD
  • Слот для карт MicroSD
• Дисплей
  • 1x HDMI 2.0 до 4k @ 60 Гц.
  • 1x LVDS (двухканальный 18/24-битный) до 1920×1080 или 1x eDP 1.4 (аппаратно выбирается переключателем SW1).
  • Поддержка двух независимых дисплеев
  • Блок-схема показывает, что для преобразования DP в HDMI используется микросхема Chrontel CH7218A, а для eDP в LVDS — CH7513A.
• Камера – 2x 4-канальных интерфейса MIPI-CSI.
• Аудио – комбинированный аудиоразъем 3,5 мм (кодек Realtek ALC5682I).
• Сетевые интерфейсы
  • 2x порта Gigabit Ethernet RJ45 через контроллеры Realtek RTL8211FS
  • Опционально WiFi/Bluetooth через модуль M.2 E-Key
  • Опционально 5G/4G LTE через модуль M.2 B-Key + слот Nano-SIM
• USB
  • 2x порта USB 3.0 Type-A
  • 2x порта USB 2.0 Type-A
  • Внутренние разъемы для 2x USB 3.0 + 2x USB 2.0.
• Последовательные порты – 2x RS-232/422/485 и 2x RS-232 через внутренние разъемы
• Расширение
  • Слот M.2 E-Key 2230 (PCIe/USB/I2C/UART) для беспроводных модулей
  • Слот M.2 B-Key 3052 (PCIe x1 / USB 2.0) для модулей 5G/LTE
  • Слот M.2 B-Key 2280 (PCIe x2) для накопителей
  • 8-битный GPIO, I2C, SPI
• Безопасность – Qualcomm Trusted Execution Environment (TEE) v5.3
• Разное
  • Светодиоды Power-on, Reset, Power
  • Часы реального времени с литий-ионной батареей 3В/200мАч поддерживают батарейку CMOS
  • API для мониторинга аппаратного обеспечения, управления яркостью, I2C, GPIO, WDT
• Питание
  • Питание – 12В постоянного тока ± 10%; разъем ATX 2x2pin (разъем для внешнего источника питания доступен по запросу)
  • Потребление
    • QCS6490 – Максимальное потребление составляет 18,08 Вт (уточняется).
    • QCS5430 – Потребление в режиме простоя составляет 8,26 Вт (уточняется).
• Габариты – 146 x 102 мм (форм-фактор 3,5 дюйма)
• Вес – 128 грамм (без радиатора)
• Диапазон температур
  • Эксплуатация – от 0 до 60°C (стандартный), от -20 до 70°C (расширенный при скорости воздушного потока 0,7 м/с)
  • Хранение – от -40 до 85 °C (от -40 до 185 °F)
• Влажность – Эксплуатация: 40°C при относительной влажности 95%, без конденсации; хранение: 60°C при относительной влажности 95%, без конденсации
• Сертификация – CE, FCC Class B, ESD 8KV/15KV Criteria A
• Устойчивость к вибрации – 3,5 Grms

Блок-схема подтверждает, что QCS6490/5430 размещен на модуле OSM Size-L (AOM-2721), распаянном на плате SBC форм-фактора 3,5 дюйма, а не припаян непосредственно к основной печатной плате. Это распространенная практика в промышленном дизайне для упрощения вариаций производства между разными SKU.

На стороне программного обеспечения Advantech предлагает Windows 11 IoT Enterprise LTSC, Ubuntu 24.04 LTS и BSP на основе Yocto 4.0 (Kirkstone). Компания также предоставляет свой API «SUSI» для мониторинга оборудования, управления яркостью и работы с GPIO. Дополнительная информация, включая загрузки и руководство по установке, доступна в руководстве пользователя .

На момент написания компания упоминает только две SKU: MIO-535506Z-U7A1U (тайваньского происхождения) и MIO-535506Z-U7A1 (китайского происхождения), обе на базе QCS6490; SKU на базе QCS5430 не упоминаются.

Плата Advantech MIO-5355 уже доступна, но, как и в случае с большинством промышленного оборудования, цена не публикуется. Более подробную информацию и запрос коммерческого предложения можно найти на странице продукта . Компания Avnet также только что объявила о доступности , и продукт также представлен у других реселлеров, таких как Fortec US и APC Technology (UK) .
