Планшетоподобные 7-, 8- и 10,1-дюймовые HMI-дисплеи на базе ESP32-P4 оснащены Wi-Fi 6 и 5 Мп камерой

Поскольку ESP32-P4 не имеет встроенной беспроводной связи, Waveshare интегрировала модуль ESP32-C6-MINI для поддержки WiFi 6 и Bluetooth 5 (LE). Плата также использует периферийные интерфейсы ESP32-P4 для MIPI CSI/DSI, 5 Мп камеры и различных вводов-выводов, включая USB 2.0 OTG и порты USB-to-UART Type-C, слот для карт microSD SDIO 3.0, два микрофона с эхоподавлением, динамик с встроенным аудиокодеком, разъемы для расширения GPIO и опциональную поддержку батареи.

Технические характеристики Waveshare ESP32-P4-WIFI6-Touch-LCD:

• Беспроводной модуль – ESP32-P4-Core
  • SoC –   Espressif Systems ESP32-P4NRW32
    • ЦПУ
      • Двухъядерный 32-битный RISC-V HP (High-performance) CPU с частотой до 400 МГц, расширением инструкций AI и одноточностью FPU
      • Одноядерный RISC-V LP (Low-power) MCU с частотой до 40 МГц
    • Память
      • 768 КБ HP L2MEM (для двухъядерного CPU), 32 КБ LP SRAM, 8 КБ TCM (для LP MCU)
      • 32 МБ PSRAM
    • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
    • ГПУ – 2D ускоритель обработки пикселей (PPA)
    • ВПУ – поддержка кодеков H.264 и JPEG
  • Хранилище – 32 МБ NOR Flash
• Накопитель – слот для карт памяти MicroSD
• Варианты дисплеев
  • 7 дюймов с разрешением 1280 x 720
  • 8 дюймов с разрешением 1280 x 800
  • 10.1 дюймов с разрешением 1280 x 800
  • Все IPS LCD подключены через MIPI DSI (2 линии)
  • Емкостный мультитач на 10 точек (контроллер GT9271)
• Камера – фронтальная 5MP камера с сенсором OV5647: 2592 × 1944 (Статика), 1920×1080 @ 30fps (Видео)
• Аудио
  • ES8311 энергоэффективный аудиокодек
  • ES7210 чип для подавления эха
  • Двойной микрофонный массив и разъем для динамика на плате
• Беспроводная связь – модуль ESP32-C6-MINI-1U-H8 с поддержкой
  • 2.4 ГГц WiFi 6
  • Bluetooth 5.x LE
  • Радиомодуль 802.15.4 для Zigbee, Thread и Matter
• USB
  • 1x высокоскоростной порт USB 2.0 Type-C
  • 1x USB Type-C порт USB TTL для отладки
• Расширение

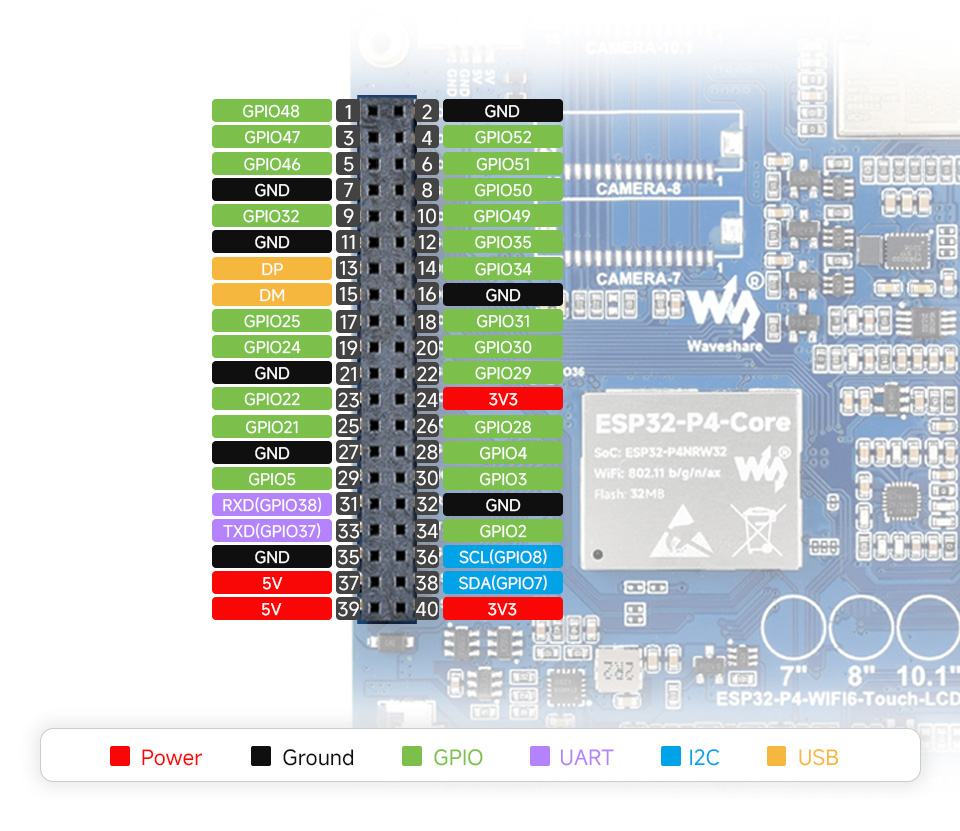

  • 40-контактные GPIO-заголовки с доступом ко всем вводам/выводам микроконтроллера ESP32-P4, плюс сигналы питания 5V, 3.3V и GND
  • Board-to-board FPC-коннекторы для питания и сигналов к ESP32-P4-Connector-Adapter
• Отладка
  • USB-C порт отладки для ESP32-P4
  • Неустановленный 4-контактный заголовок с Tx, Rx и IO0 для модуля ESP32-C6
• Безопасность – Secure boot, шифрование флеш-памяти, аппаратный ускоритель шифрования, аппаратный генератор случайных чисел и т.д.
• Прочее
  • Кнопки Reset и Boot
  • Выключатель питания ON/OFF
  • Двухцветный индикатор PWR & Charge
• Питание
  • 5V через порт USB-C
  • Поддержка литиевой батареи 3.7V (опционально)
• Габариты

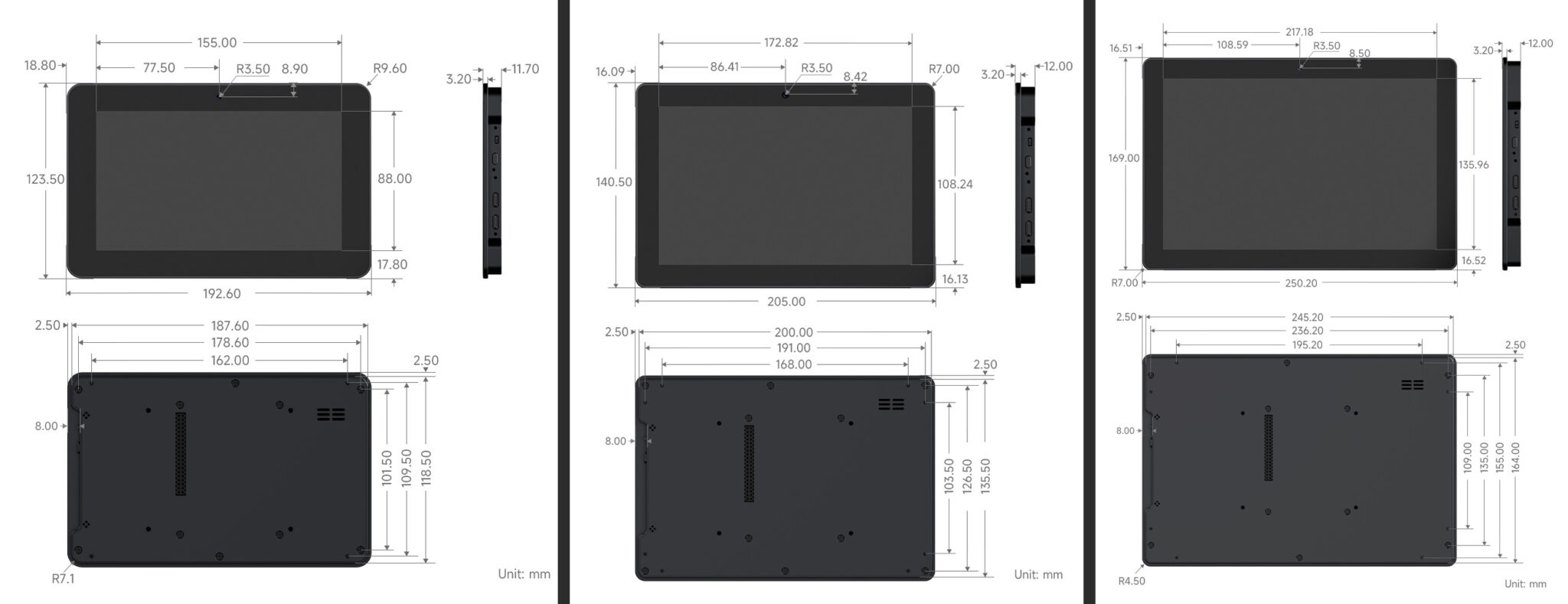

  • 7-дюйм – 192.6 × 123.5 × 11.7 мм (Общие); 155.0 × 88.0 мм (Активная область дисплея)
  • 8-дюйм – 205.0 × 140.5 × 12.0 мм (Общие); 172.82 × 108.24 мм (Активная область дисплея)
  • 10.1-дюйм – 246 × 156 × 12.0 мм (Общие); 217.18 × 135.96 мм (Активная область дисплея)
• Рабочая температура – от 0°C до +60°C

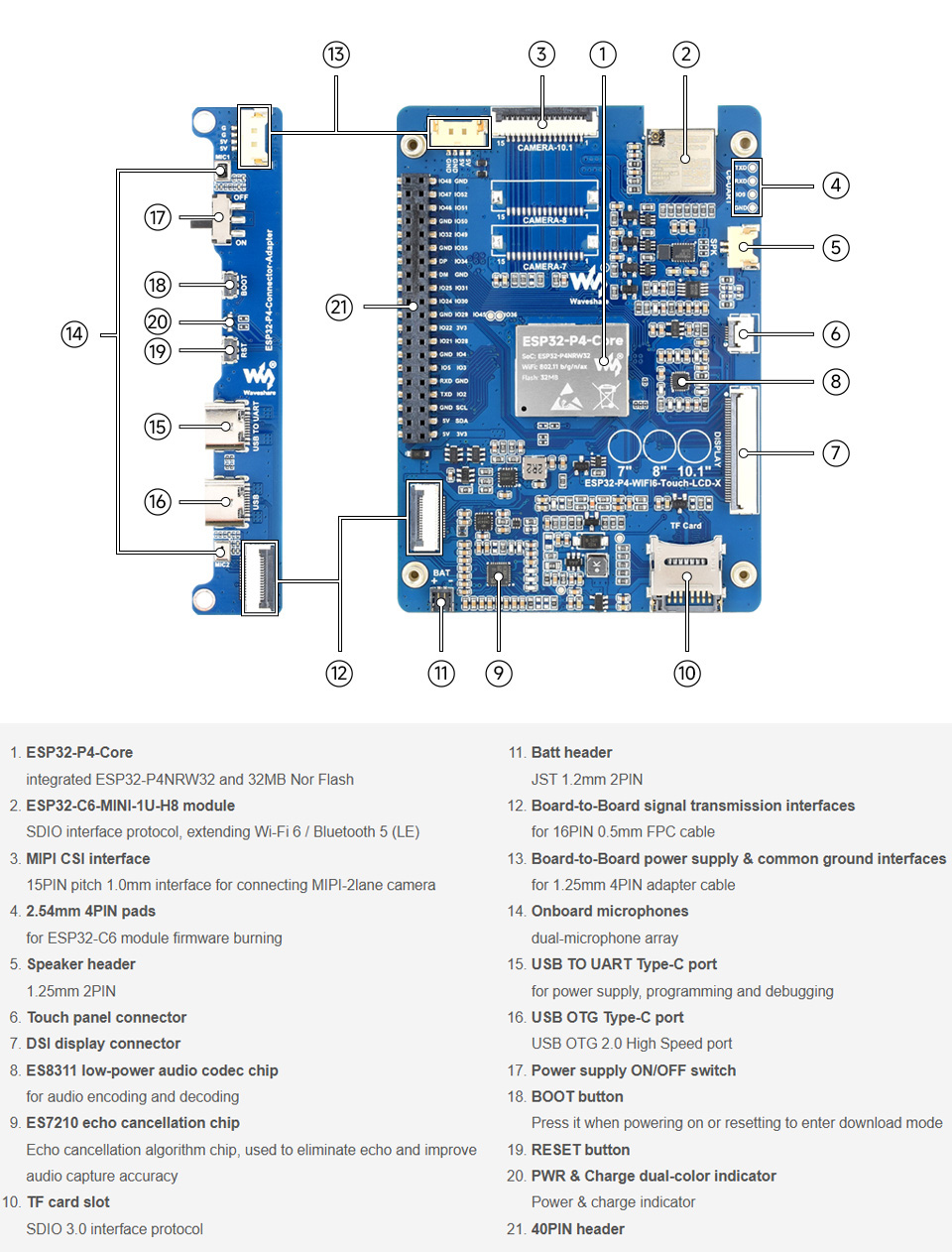

Согласно внутренней структурной схеме, ESP32-P4-WIFI6-Touch-LCD использует двухплатную конструкцию: основную логическую плату и отдельную плату с коннекторами ввода/вывода, соединенные через board-to-board и FPC-коннекторы. Основная плата интегрирует модули ESP32-P4 и ESP32-C6 вместе со схемами дисплея, камеры, аудио, хранения данных и питания. Вторичная плата выводит USB-порты, кнопки, переключатели и индикаторы состояния для более простой интеграции и механической гибкости.

Платы и дисплей размещены в металлическом корпусе, предназначенном для рассеивания тепла и облегчения процесса монтажа. Таким образом, хотя дизайн ESP32-P4-WIFI6-Touch-LCD может напоминать планшет, он будет значительно тяжелее типичного планшета. Устройство поддерживает фреймворк разработки ESP-IDF, а Waveshare предоставляет Wiki и репозиторий GitHub с руководствами по настройке и примерами использования интерфейсов MIPI для дисплея и камеры, а также заводскую прошивку и схемы как для адаптерной, так и для основной платы. Waveshare также упоминает, что платы имеют доступ к онлайн-платформам больших языковых моделей, таким как DeepSeek, Doubao, а также поддерживают речевое AI-взаимодействие.

Ранее встречались другие HMI-дисплеи на базе ESP32-P4, такие как CrowPanel Advance 7.0-inch с модулями Zigbee, LoRa и 2.4ГГц радиосвязи и GUITION JC1060P470C с 7-дюймовым сенсорным дисплеем, но они требовали от пользователя интеграции дисплеев в собственный корпус или кожух, в то время как модели ESP32-P4-WIFI6-Touch-LCD являются готовыми решениями — с точки зрения аппаратного обеспечения — готовыми к установке. M5Stack Tab5 — еще одно решение в виде телефона/планшета на базе ESP32-P4 + ESP32-C6 с корпусом, но оно больше похоже на чистый набор для разработки и оснащено меньшим 5-дюймовым сенсорным дисплеем.

HMI-дисплеи Waveshare ESP32-P4-WIFI6-Touch-LCD уже доступны на AliExpress по ценам от $91.98 до $117.07 в зависимости от размера экрана и конфигурации аккумулятора, на Amazon за $110 (10-дюймовый, без аккумулятора) или $117 (10-дюймовый с аккумулятором) , а также в официальном магазине Waveshare по цене от $79.99 до $89.99 плюс доставка.
