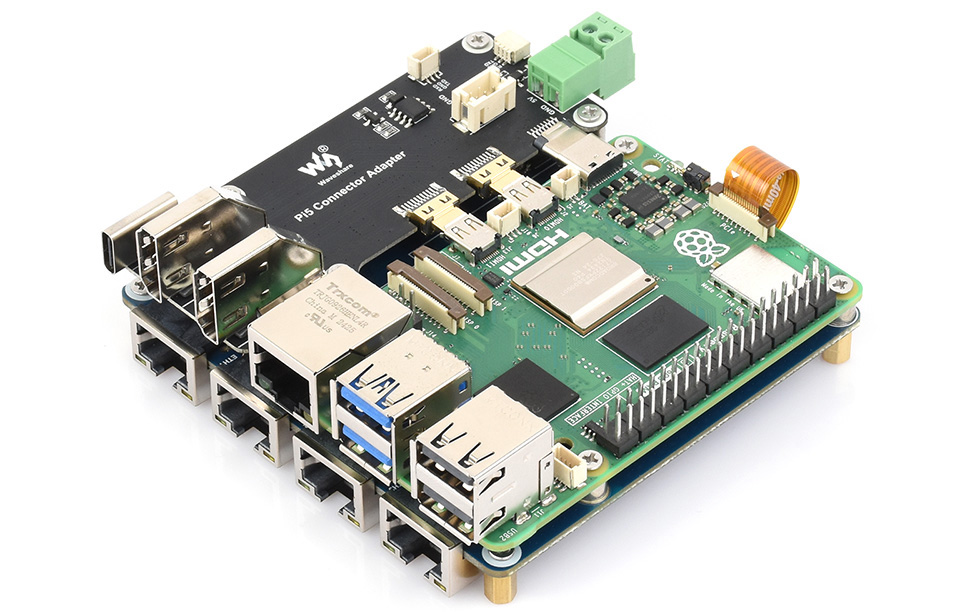

Плата Waveshare PCIE TO 4-CH Gigabit/2.5G ETH Board (B) представляет собой 4-портовую плату Gigabit или 2.5 Gbps Ethernet, разработанную для Raspberry Pi 5. Эта плата подключает четыре порта RJ45 к 16-контактному PCIe-интерфейсу Pi, а также включает опцию для монтажа Pi5 Connector Adapter (C) . Единственным ограничивающим фактором является PCIe Gen2/Gen3 x1 интерфейс Pi, так как порты 2.5GbE используют доступную полосу пропускания совместно и не могут работать на полной скорости одновременно.
Вариант с Gigabit Ethernet оснащен контроллерами Realtek RTL8153 (USB to Ethernet), в то время как вариант 2.5GbE использует контроллеры RTL8156; оба варианта интегрируют мостовую микросхему VL805 (PCIe to USB). Плата также включает светодиоды для индикации соединения и активности и получает питание непосредственно от интерфейса PCIe без необходимости внешнего источника питания. Устройство является Plug-and-Play и поддерживает Raspberry Pi OS из коробки без необходимости установки дополнительных драйверов. Области применения включают маршрутизаторы, межсетевые экраны, сетевые тестовые системы и многоинтерфейсные периферийные или лабораторные установки на базе Raspberry Pi 5.
Характеристики платы PCIE TO 4-CH Gigabit/2.5G ETH Board (B):
- Совместимость – Разработана для Raspberry Pi 5 , но должна работать с другими одноплатными компьютерами, имеющими совместимый 16-битный FFC-коннектор PCIe
- Интерфейс подключения – 16-контактный FFC-коннектор PCIe для соединения с Raspberry Pi 5 через набор микросхем VL805 PCIe to 4x USB 3.0 host controller
- Ethernet
- 4x Gigabit Ethernet на базе чипов RTL8153 (вариант платы PCIE TO 4-CH Gigabit ETH Board (B))
- 4x Ethernet 2.5 Gbps на базе чипов RTL8156 (вариант платы PCIE TO 4-CH 2.5G ETH Board (B))
- Прочее
- Опция для монтажа Pi5 Connector Adapter для добавления полноразмерных портов HDMI и сокета M.2 PCIe
- Зеленый светодиод – статус соединения (link)
- Желтый светодиод – статус активности (activity)
- Питание – 5V через кабель PCIe (внешний источник питания не требуется)

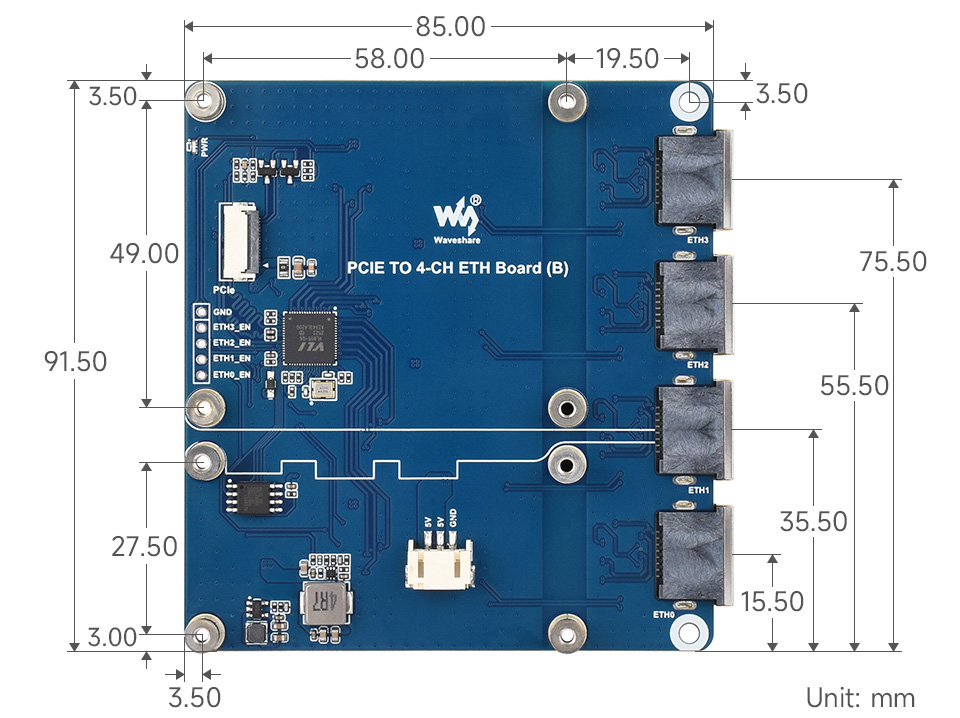

- Размеры – 91.5 x 85 мм
- Рабочая температура – от -40°C до +80°C
Плата расширения хороша, но, как упоминалось ранее, основным ограничивающим фактором является PCIe Gen2 x1 интерфейс Pi 5, который официально поддерживает пропускную способность до 5.0 GT/s (около 4 Гбит/с полезной). Неофициально можно включить PCIe Gen3 x1 для увеличения пропускной способности до 8 GT/s, но так как эта полоса делится между четырьмя портами, не все Ethernet-интерфейсы могут использоваться на полной скорости одновременно, хотя три порта 2.5GbE могут работать с почти полной пропускной способностью.
4-портовый Ethernet-модуль работает по принципу plug-and-play, поэтому для Raspberry Pi OS, Ubuntu, OpenWrt и других операционных систем не требуется специализированное программное обеспечение. На момент написания вики все еще находится в разработке. Были замечены другие 2-портовые маршрутизаторы для Raspberry Pi 5 или CM5, такие как «Secure Programmable Router» от Supernetworks , Radxa Dual 2.5G Router HAT и CM5-DUAL-ETH-MINI-BOX от Waveshare , но 4-портовые решения встречаются реже, и на данный момент была освещена только расширяющая плата для маршрутизатора CM5 5G от Mcuzone с 4+1 портами Gigabit Ethernet.
Плата PCIE TO 4-CH Gigabit/2.5G ETH Board (B) доступна на Aliexpress за $42.29/$53.09 и на Amazon за $55.99 / $66.99 . Также можно посетить магазин Waveshare для дополнительных вариантов покупки, начиная с $39.99, но в цене Waveshare не включена стоимость доставки. Плата поставляется со стойками для PCB, винтами и 16-пиновым 40-миллиметровым кабелем PCIe.
