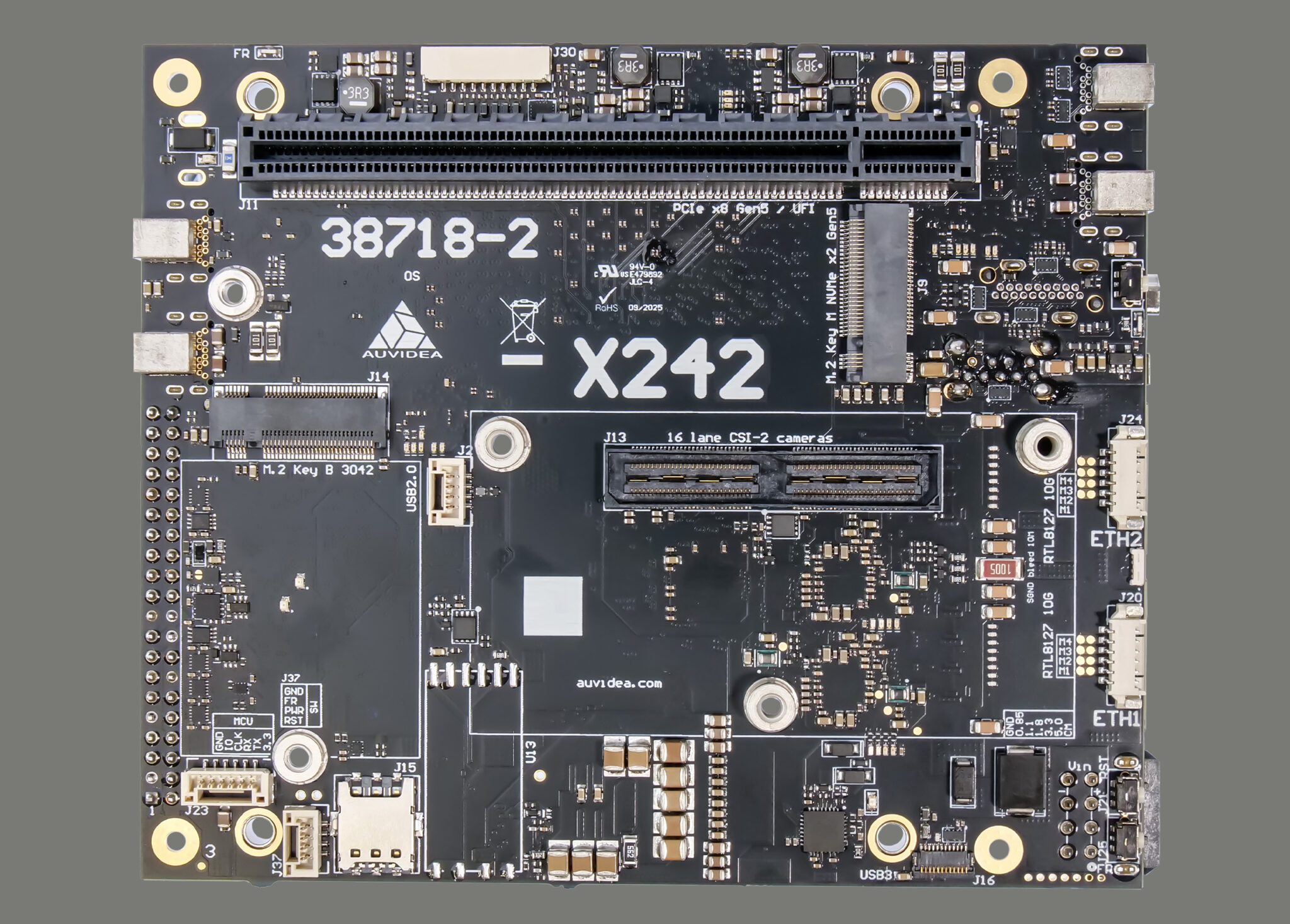

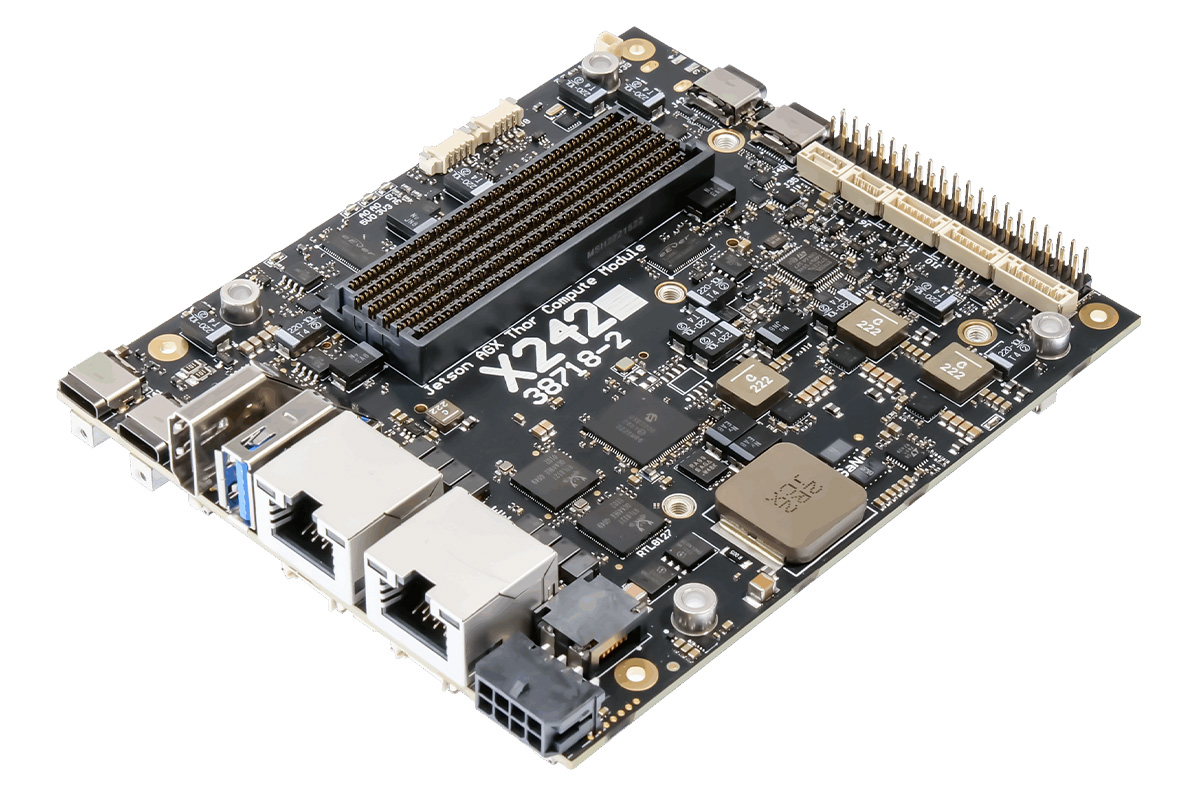

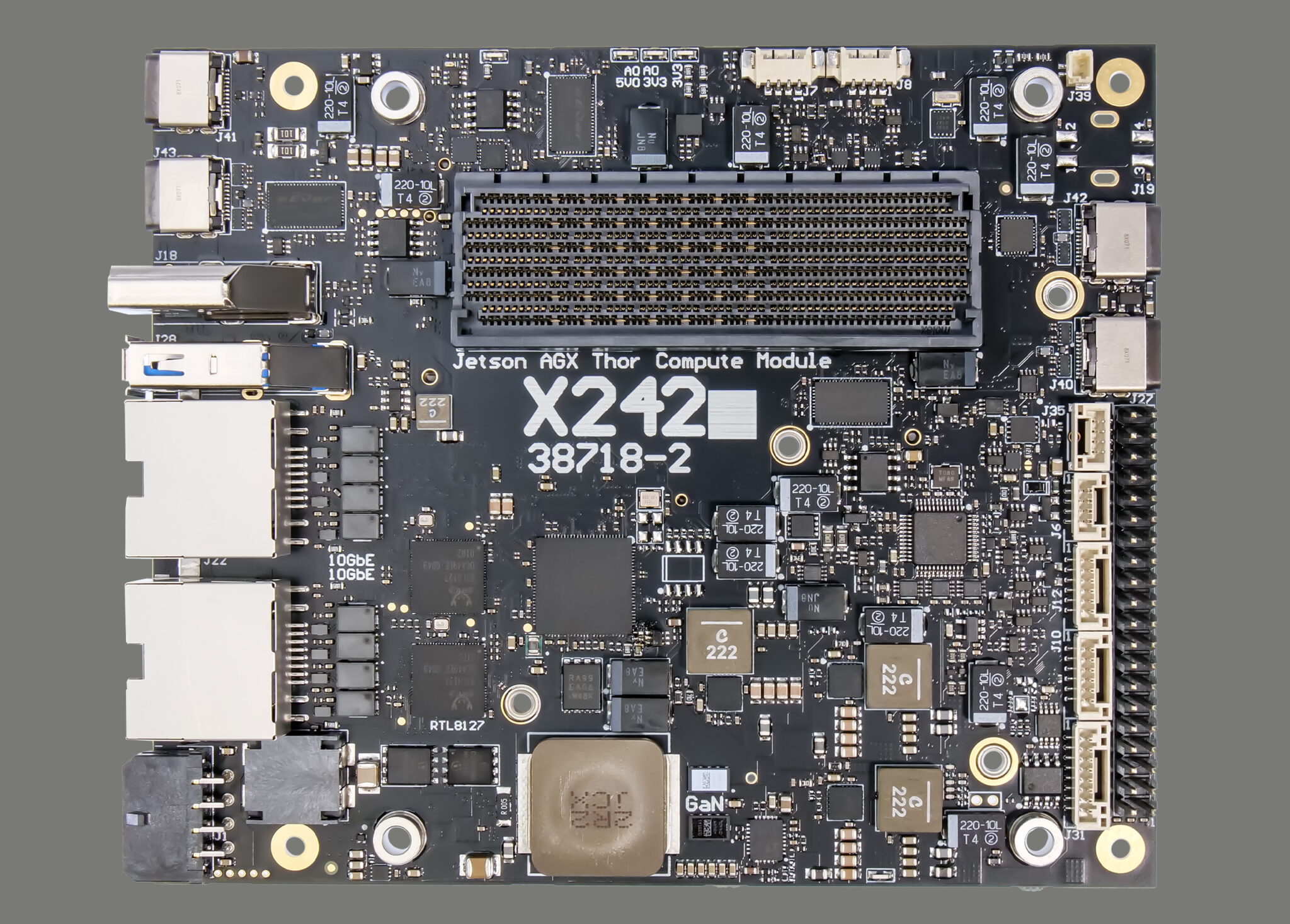

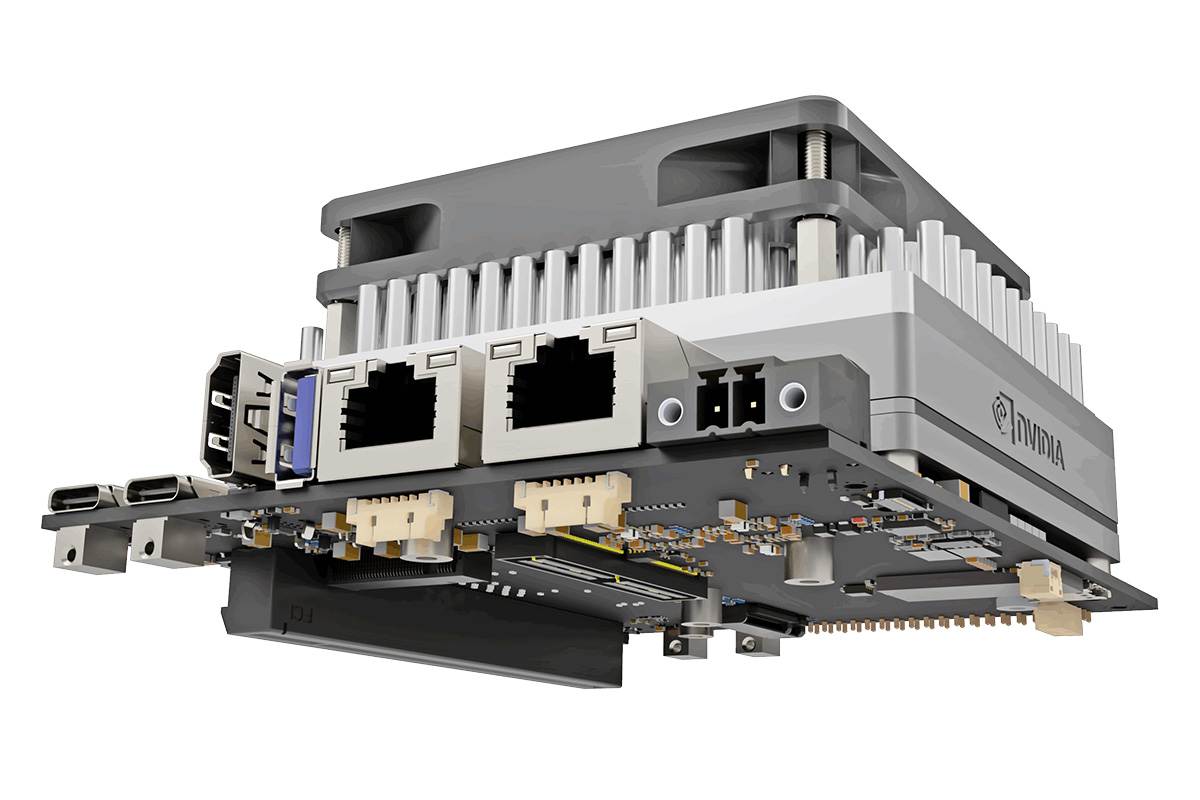

Auvidea X242 представляет собой промышленную плату-носитель для модуля NVIDIA Jetson Thor T5000, предназначенную для применения в периферийных системах ИИ, робототехнике, компьютерном зрении и встраиваемых системах с высокой пропускной способностью, в основном для промышленных и высокопроизводительных коммерческих приложений.
Плата поддерживает два порта 10GbE, расширение через PCIe x16, накопители NVMe, 4G LTE/5G через слот M.2, вывод изображения на до четырех дисплеев через HDMI и DisplayPort Alt Mode по USB-C (rev 3), а также подключение нескольких камер через 16-линковый разъем CSI-2. Плата-носитель поддерживает широкий диапазон входного питания 24–48 В с режимами потребления мощности до 120 Вт. Промышленные функции включают управление горячей заменой, защиту от обратной полярности и перенапряжения, а также обратную совместимость с более ранними платформами Auvidea для Jetson.
Характеристики Auvidea X242:
- Поддерживаемый системный модуль – NVIDIA Jetson Thor T5000
- Накопители – Слот M.2 Key M 2280 (PCIe x2 Gen 5) для SSD NVMe
- Видеовыход
- Порт HDMI
- До 3 портов USB-C с поддержкой DisplayPort Alt Mode
- Поддерживается одновременный вывод на до 4 дисплеев
- Камеры – 16-линковый разъем CSI-2, совместимый с модулем камеры NVIDIA P3762
- Сетевая связь
- 2 порта 10GbE RJ45 через контроллеры Realtek RTL8127
- Модуль Wi-Fi 5 (2.4 ГГц / 5 ГГц) и Bluetooth 5.0 (LM843)
- Опционально 4G/5G через модули M.2 (USB 3.2 Gen 2×1)
- USB
- Порт USB 3.2 Gen 2×1 Type-A
- 4 порта USB 3.2 Gen 2×1 Type-C
- Расширение
- Слот PCIe x16 (поддерживает до PCIe Gen5 x8, только rev 3, до 32 Гбит/с на линию)
- Слот M.2 Key M для SSD NVMe (PCIe Gen5 x2)
- Слот M.2 Key B для модемной карты 4G LTE/5G (USB 3.2 Gen 2)
- Разъемы для
- 1x CAN Bus (со встроенным трансивером)
- 1x CAN RX/TX (для внешнего трансивера)
- Интерфейс отладки UART
- 2x колодки для подключения по I²C
- Отладка – Встроенный отладочный порт
- Прочее
- Встроенный MCU
- Аппаратная защита (крипточип ATSH204A)
- Поддержка автообновления прошивки
- Разъем для 12В вентилятора с ШИМ-управлением
- RGB светодиод с управлением по GPIO
- Часы реального времени (RTC)
- Питание
- Входное напряжение – широкодиапазонное постоянное напряжение 24–48 В
- Потребляемая мощность – До 120 Вт в рабочих режимах (источник питания рассчитан на мощность до 300 Вт)
- Защита – От перенапряжения, обратной полярности, контроллер горячей замены, защита от горячего подключения
- Разъем питания – Блокируемый клеммный разъем на 3.81 мм
- Габариты – 125 x 104.6 мм (Совместима с платами-носителями серии X23x)
- Температурный диапазон – от -40°C до +85°C
Компания отмечает, что X242 совместима по форм-фактору с более ранними платами-носителями Auvidea серии X23x, что упрощает миграцию существующих решений на базе Jetson AGX Xavier и Orin на Jetson T5000. Плата также поддерживает соединение нескольких систем на Jetson T5000 через PCIe x8 или 10GbE для масштабирования производительности. Некоторые функции вывода изображения требуют изменений в дереве устройств, также поддерживается режим DP Alt Mode для сенсорных дисплеев с одним кабелем, но это ограничено версией платы rev-3.
Информации о программном обеспечении немного, но X242 должна работать с последней версией JetPack 7.0 (Ubuntu 24.04) , однако подключение и работа не будут полностью автоматическими: для корректной работы 10GbE PHY и правильного согласования PCIe коммутатора требуются специальные патчи BSP, которые на момент написания компания не предоставляет. В качестве примечания: Auvidea также была одной из первых компаний, представивших M.2 модуль 10GbE на базе RTL8127 .
Это не первая промышленная плата-носитель на базе Jetson Thor T5000. Другие варианты включают плату-носитель Connect Tech Gauntlet (AGX301-09T) , а также ранее были представлены бескорпусные безвентиляторные ПК для ИИ, такие как Firefly EC-ThorT5000 и ASUS IoT PE3000N .
В Auvidea заявляют, что X242 разработана и производится в Германии, доступны варианты пользовательских конфигураций по запросу. Плата предлагается в разных ревизиях, включая бета-версию rev-2 и версию rev-3, которая добавляет дополнительные функции PCIe и вывода изображения. В зависимости от варианта цена платы-носителя составляет от €599 до €799 (примерно $650–$870) без учета НДС и доставки. Дополнительная информация доступна на странице продукта .
