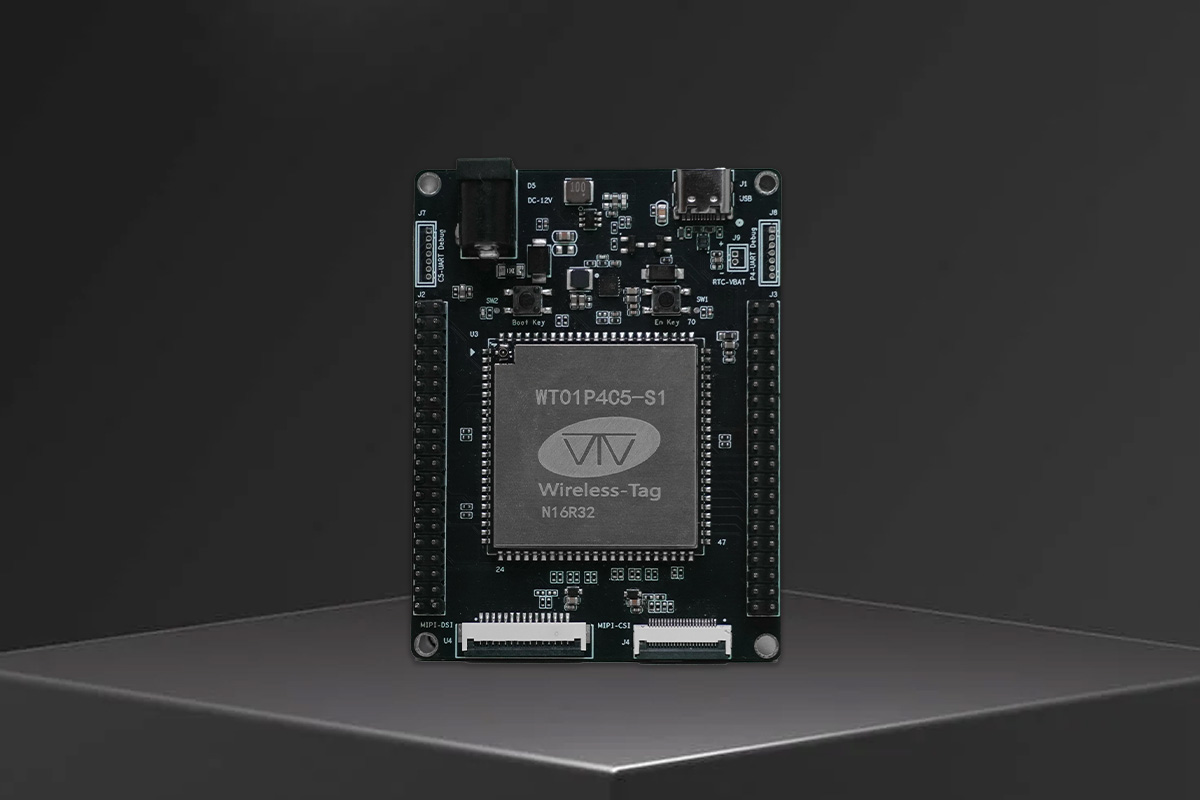

Всего несколько месяцев назад Wireless-Tag выпустила WT99P4C5-S1 , которая объединяет ESP32-P4 с модулем ESP32-C5 с двудиапазонным Wi-Fi 6, вместо более распространенного беспроводного модуля ESP32-C6 , используемого в большинстве плат разработки на ESP32-P4, которые мы рассматривали. Теперь компания выпустила WTDKP4C5-S1, более компактную плату разработки, построенную вокруг базового модуля WT01P4C5-S1 с ESP32-P4 и ESP32-C5.
Плата поддерживает MIPI-CSI и MIPI-DSI через ESP32-P4, в то время как подключенный по SDIO ESP32-C5 обеспечивает двудиапазонное подключение Wi-Fi 6 (2.4/5 ГГц), а также BLE 5, Zigbee, Thread и Matter. Другие особенности включают порт USB 2.0 Type-C OTG, два интерфейса отладки UART, два 40-контактных разъема для GPIO от обоих чипов и различные варианты питания через USB-C, вход 12 В постоянного тока или разъемы. Плата подходит для HMI на основе LVGL, сбора данных, промышленного управления и приложений Edge AI, таких как IP-камеры и интеллектуальные дисплеи.

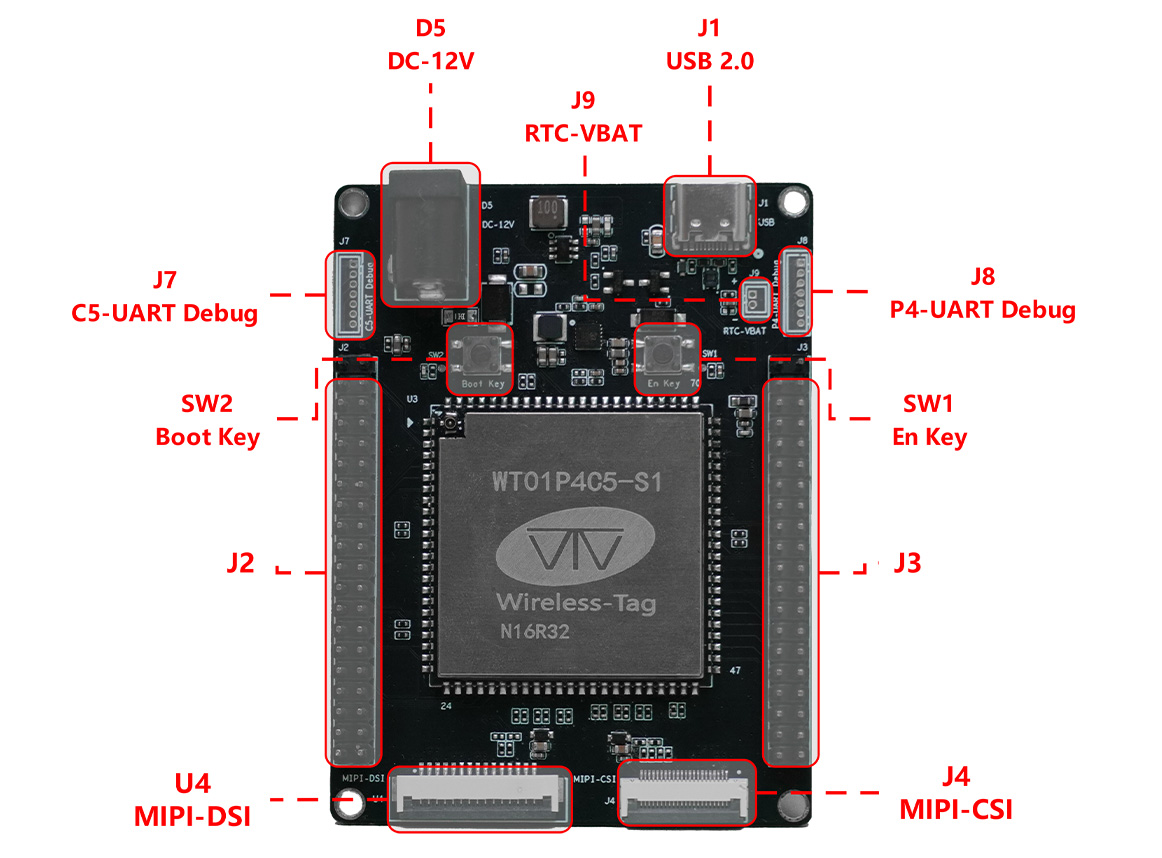

Спецификации Wireless Tag WTDKP4C5-S1:
- Базовый модуль – Wireless Tag WT01P4C5-S1
- Основной SoC – Espressif Systems ESP32-P4
- CPU
- Двухъядерный 32-битный RISC-V HP (высокопроизводительный) CPU с частотой до 400 МГц с расширением инструкций AI и одноточным FPU
- Одноядерный RISC-V LP (энергоэффективный) MCU с частотой до 40 МГц с 8 КБ нулевой задержки TCM RAM
- Память
- 768 КБ HP L2MEM (для двухъядерного CPU), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
- 16 МБ или 32 МБ PSRAM
- Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
- GPU – 2D ускоритель обработки пикселей (PPA)
- VPU – видеокодер H.264, кодек JPEG
- ISP – встроенный процессор обработки изображений
- CPU
- Хранилище – 16 МБ внешняя SPI NOR flash внутри модуля
- Беспроводной SoC – ESP32-C5
- CPU – двухъядерный 32-битный RISC-V CPU с частотой до 240 МГц
- Память – 384 КБ SRAM
- Хранилище – 320 КБ ROM
- Беспроводная связь – двудиапазонный 802.11ax Wi-Fi 6, Bluetooth 5.0 LE и 802.15.4 (Zigbee 3.0 и Thread 1.3)

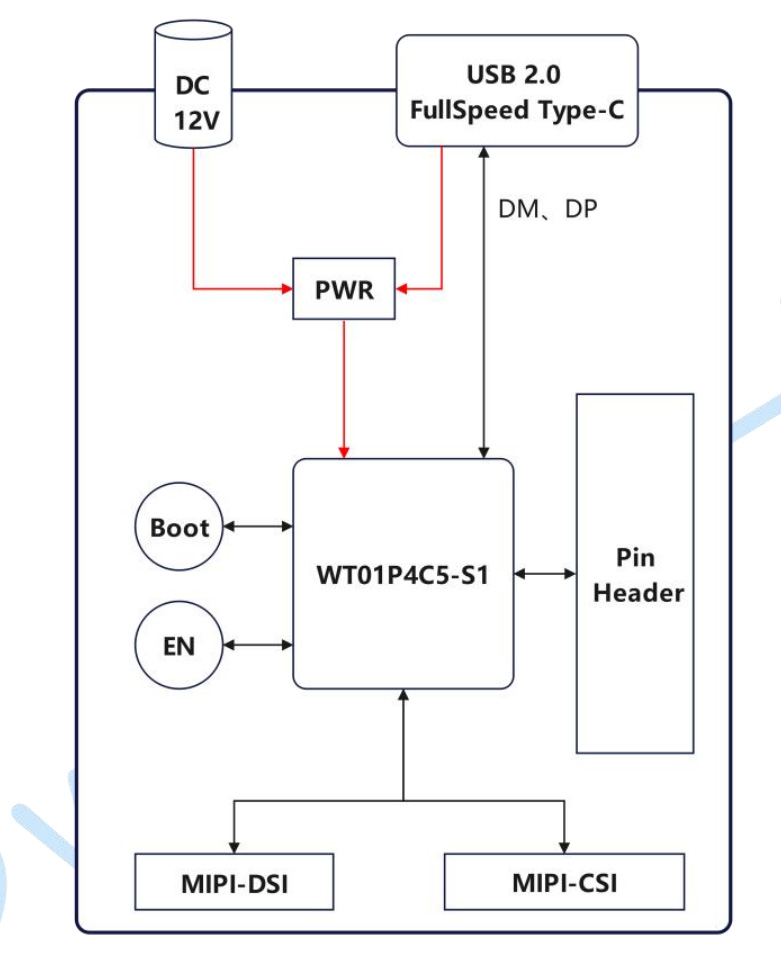

- Взаимосвязь – ESP32-P4 ↔ ESP32-C5 подключены через SDIO
- Размеры – 35 × 35 мм
- Основной SoC – Espressif Systems ESP32-P4
- Интерфейс дисплея
- Разъем MIPI DSI для дисплея (2 линии, 1.5 Гбит/с на линию через 15-контактный разъем FPC с шагом 1.0 мм)
- RGB дисплеи через GPIO
- Размер дисплея – до 7 дюймов
- Интерфейс камеры – разъем MIPI CSI (2 линии, 1.5 Гбит/с на линию через 22-контактный разъем FPC с шагом 0.5 мм)
- Аудио – интерфейсы I²S и PDM с внешними ЦАП через GPIO P4-
- Сетевая связь
- Беспроводная связь – двудиапазонный Wi-Fi 6, Bluetooth 5.0 LE и 802.15.4 (Zigbee 3.0 и Thread 1.3) через ESP32-C5
- Проводная связь – сигналы RMII (Ethernet) выведены на разъемы (требуется внешний PHY)
- USB – порт USB Type-C подключен к ESP32-P4
- Расширение – 2x 40-контактных разъема для GPIO ESP32-P4/C5 (всего 58 GPIO)
- ESP32-P4 – 46 GPIO
- ESP32-C5 – 12 GPIO
- Поддерживает SPI, I2C, UART, ADC, DAC…
- Отладка
- Интерфейс отладки UART ESP32-P4
- Интерфейс отладки UART ESP32-C5
- Разное
- Кнопка загрузки для режима прошивки
- Кнопка сброса (EN)
- Вывод управления питанием для отключения базового модуля
- RTC с 2-контактным разъемом для батареи
- Управление питанием
- Вход 5 В через USB Type-C
- 12 В через разъем DC
- 5 В через разъем
- Размеры – 80 x 60 мм
Что касается программного обеспечения, WTDKP4C5-S1 поддерживается фреймворком ESP-IDF v5.5, с полным референсным проектом и BSP, доступными на GitHub компании. ESP32-P4 запускает основной стек приложений, в то время как Wi-Fi и BLE обрабатываются ESP32-C5 через SDIO с использованием компонентов Espressif ESP-Hosted и esp_wifi_remote. Программный стек включает ESP-Brookesia и LVGL для пользовательского интерфейса, esp_lcd и esp_cam для дисплеев MIPI-DSI и камер MIPI-CSI, библиотеки esp_video и audio для воспроизведения медиа, а также ESP-DL для AI-инференса на устройстве, с фиксированными версиями компонентов для обеспечения совместимости. Более подробная информация доступна в Wiki . В документации нет информации о других фреймворках, но ESP32-P4 и ESP32-C5 также поддерживаются Arduino IDE и последним выпуском MicroPython v1.27 .

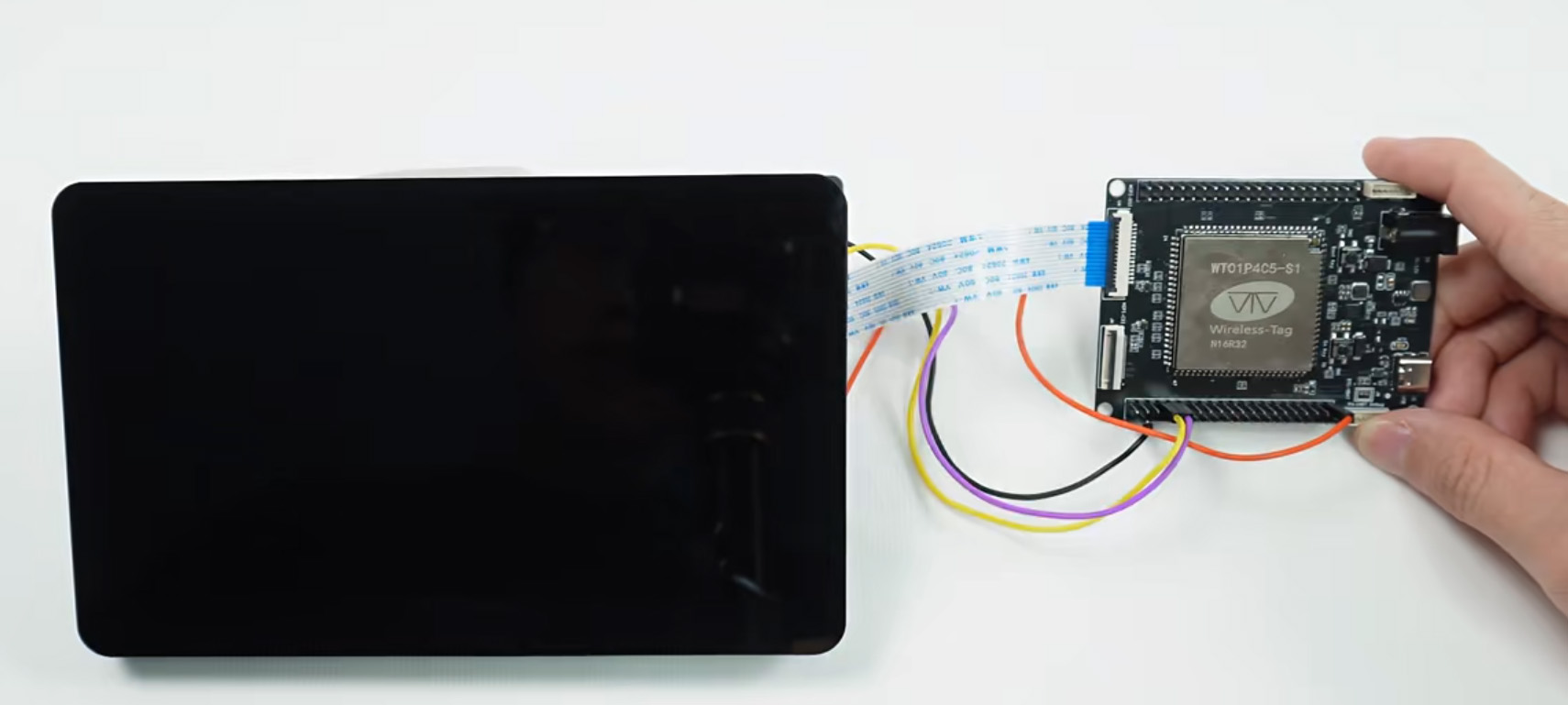

Wireless Tag WTDKP4C5-S1 доступна на AliExpress от $11.87 и выше, а также в магазине Wireless Tag Store за $13.90 . Можно добавить сенсор камеры OV5647 и/или 7-дюймовый дисплей к заказу, чтобы получить полную систему примерно за $42. Более подробная информация о модуле WT01P4C5-S1 доступна на его странице продукта .
