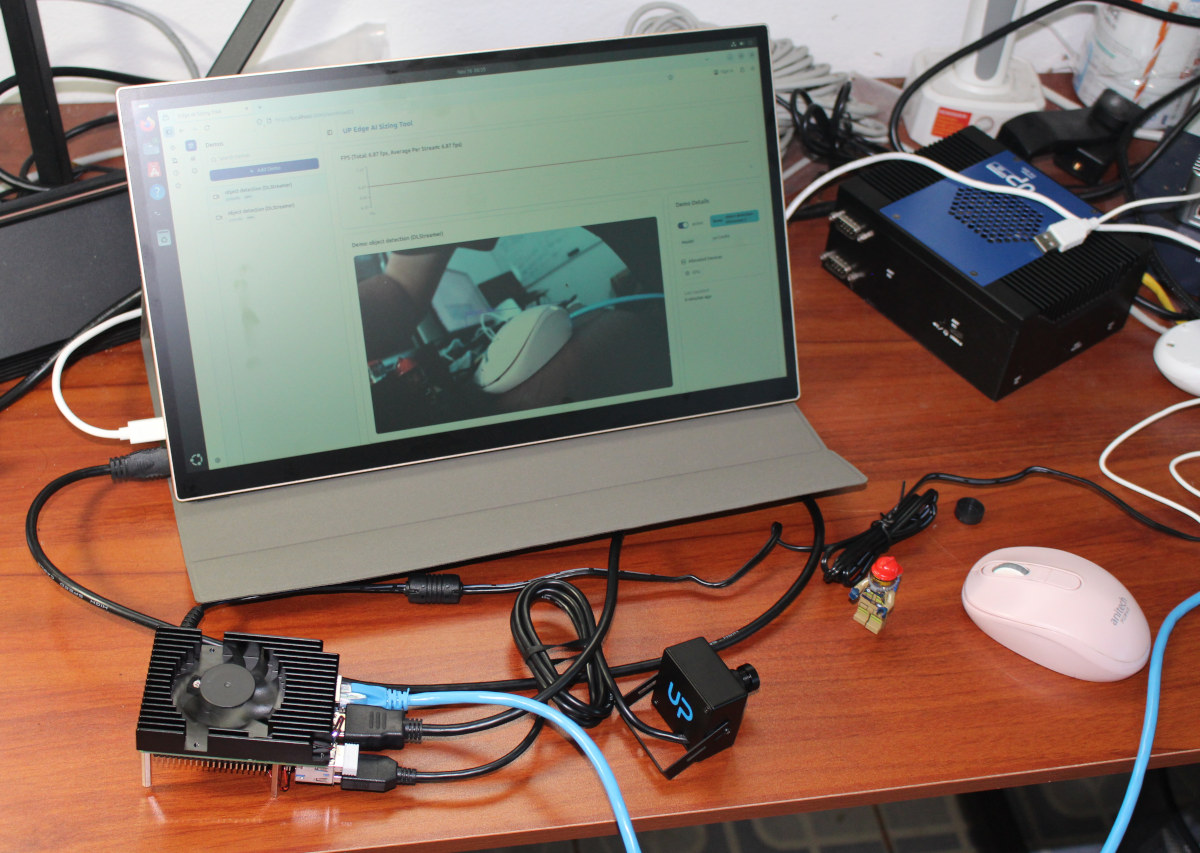

В начале этого месяца я начал обзор AI-комплектов для разработки на базе Intel UP с распаковки одноплатных компьютеров UP TWL, UP Squared Pro TWL и UP Xtreme ARL. Теперь у меня было время протестировать первую модель — одноплатный компьютер UP TWL размером с банковскую карту на базе Intel Processor N150 с 64 ГБ флеш-памяти eMMC и предустановленной Ubuntu 24.04.
Как обычно, будет запущено несколько тестов производительности и проверены ключевые аппаратные функции платы, но основное внимание уделяется AI-части, поскольку именно для этого предназначен комплект. Следует отметить, что UP TWL AI Dev Kit является решением начального уровня, и все AI-нагрузки будут выполняться на CPU или встроенном GPU, поскольку в данной модели нет выделенного AI-ускорителя или слота M.2 для его добавления. В следующих частях обзора UP Squared Pro TWL добавляет AI-ускоритель Hailo-8L, а UP Xtreme ARL обеспечивает до 83 TOPS благодаря 14-ядерному процессору Intel Core Ultra 5 225H «Arrow Lake».
Системная информация UP TWL SBC
Четырехъядерный одноплатный компьютер UP TWL поставляется с предустановленной Ubuntu 24.04.3 LTS на 64 ГБ (62.6 ГБ) флеш-памяти eMMC, а система также оснащена 8 ГБ оперативной памяти.
Больше информации можно получить с помощью утилиты inxi:
devkit@devkit-UP-TWL01:~$ sudo inxi -Fc0
System:
Host: devkit-UP-TWL01 Kernel: 6.14.0-32-generic arch: x86_64 bits: 64
Console: pty pts/2 Distro: Ubuntu 24.04.3 LTS (Noble Numbat)
Machine:
Type: Desktop Mobo: AAEON model: UP-TWL01 v: V1.0 serial: 250163462
UEFI: American Megatrends LLC. v: UPTWAM10 date: 03/31/2025
CPU:
Info: quad core model: Intel N150 bits: 64 type: MCP cache: L2: 2 MiB
Speed (MHz): avg: 700 min/max: 700/3600 cores: 1: 700 2: 700 3: 700 4: 700
Graphics:
Device-1: Intel Alder Lake-N [Intel Graphics] driver: i915 v: kernel
Device-2: Sunplus Innovation FHD Camera driver: snd-usb-audio,uvcvideo
type: USB
Display: server: X.org v: 1.21.1.11 with: Xwayland v: 23.2.6 driver:
gpu: i915 tty: 80x24 resolution: 1920x1080
API: EGL v: 1.5 drivers: iris,swrast platforms: gbm,surfaceless,device
API: OpenGL v: 4.6 compat-v: 4.5 vendor: mesa v: 25.0.7-0ubuntu0.24.04.2
note: console (EGL sourced) renderer: Mesa Intel Graphics (ADL-N), llvmpipe
(LLVM 20.1.2 256 bits)
Audio:
Device-1: Intel Alder Lake-N PCH High Definition Audio driver: snd_hda_intel
Device-2: Sunplus Innovation FHD Camera driver: snd-usb-audio,uvcvideo
type: USB
API: ALSA v: k6.14.0-32-generic status: kernel-api
Network:
Device-1: Realtek RTL8111/8168/8211/8411 PCI Express Gigabit Ethernet
driver: r8169
IF: enp1s0 state: up speed: 1000 Mbps duplex: full mac: 00:07:32:c9:bc:3e
IF-ID-1: docker0 state: down mac: d2:f7:7f:d5:38:a3
Drives:
Local Storage: total: 58.32 GiB used: 12.75 GiB (21.9%)
ID-1: /dev/mmcblk0 model: TY2964 size: 58.32 GiB type: Removable
Partition:
ID-1: / size: 56.07 GiB used: 12.74 GiB (22.7%) fs: ext4 dev: /dev/mmcblk0p2
ID-2: /boot/efi size: 1.05 GiB used: 6.1 MiB (0.6%) fs: vfat
dev: /dev/mmcblk0p1
Swap:
ID-1: swap-1 type: file size: 4 GiB used: 0 KiB (0.0%) file: /swap.img
Sensors:
Src: lm-sensors+/sys Message: No sensor data found using /sys/class/hwmon
or lm-sensors.
Info:
Memory: total: 8 GiB available: 7.51 GiB used: 1.26 GiB (16.8%) igpu: 60 MiB
Processes: 218 Uptime: 15m Init: systemd target: graphical (5) Shell: Sudo
inxi: 3.3.34Все основные функции, включая Gigabit Ethernet и подключенную USB-камеру, определяются корректно.
Тесты производительности
Поскольку производительность Intel Processor N150 и других процессоров Intel Alder Lake-N/Twin Lake в целом хорошо известна, в этом обзоре был запущен только sbc-bench.sh:
devkit@devkit-UP-TWL01:~$ sudo ./sbc-bench.sh -r
Starting to examine hardware/software for review purposes...
sbc-bench v0.9.72
Installing needed tools: apt-get -f -qq -y install powercap-utils links mmc-utils smartmontools stress-ng, p7zip 16.02, tinymembench, ramlat, mhz, cpufetch, cpuminer. Done.
Checking cpufreq OPP. Done.
Executing tinymembench. Done.
Executing RAM latency tester. Done.
Executing OpenSSL benchmark. Done.
Executing 7-zip benchmark. Done.
Throttling test: heating up the device, 5 more minutes to wait. Done.
Checking cpufreq OPP again. Done (12 minutes elapsed).
Results validation:
* Measured clockspeed not lower than advertised max CPU clockspeed
* No swapping
* Background activity (%system) OK
* Too much other background activity: 5% avg, 26% max -> https://tinyurl.com/mr2wy5uv
* Powercap detected. Details: "sudo powercap-info -p intel-rapl" -> https://tinyurl.com/4jh9nevj
# AAEON UP-TWL01 V1.0 / N150
Tested with sbc-bench v0.9.72 on Sun, 09 Nov 2025 08:58:05 +0100.
### General information:
Information courtesy of cpufetch:
Name: Intel(R) N150
Microarchitecture: Alder Lake
Technology: 10nm
Max Frequency: 3.600 GHz
Cores: 4 cores
AVX: AVX,AVX2
FMA: FMA3
L1i Size: 64KB (256KB Total)
L1d Size: 32KB (128KB Total)
L2 Size: 2MB
L3 Size: 6MB
N150, Kernel: x86_64, Userland: amd64
CPU sysfs topology (clusters, cpufreq members, clockspeeds)
cpufreq min max
CPU cluster policy speed speed core type
0 0 0 700 3600 -
1 0 1 700 3600 -
2 0 2 700 3600 -
3 0 3 700 3600 -
7688 KB available RAM
### Policies (performance vs. idle consumption):
Status of performance related policies found below /sys:
/sys/module/pcie_aspm/parameters/policy: [default] performance powersave powersupersave
### Clockspeeds (idle vs. heated up):
Before at 48.0°C:
cpu0: OPP: 3600, Measured: 2983 (-17.1%)
After at 44.0°C:
cpu0: OPP: 3600, Measured: 3581
### Performance baseline
* memcpy: 3491.0 MB/s, memchr: 5190.3 MB/s, memset: 4130.4 MB/s
* 16M latency: 203.5 151.3 200.2 146.6 190.7 149.6 132.7 138.7
* 128M latency: 212.6 182.1 212.4 180.5 207.3 210.6 181.6 166.3
* 7-zip MIPS (3 consecutive runs): 6603, 6906, 6920 (6810 avg), single-threaded: 3144
* `aes-256-cbc 741172.07k 1056420.27k 1143840.09k 1174898.35k 1181171.71k 1185300.48k`
* `aes-256-cbc 763600.11k 1068320.73k 1157893.89k 1180891.14k 1186084.18k 1191701.16k`
### PCIe and storage devices:
* Realtek RTL8111/8168/8211/8411 PCI Express Gigabit Ethernet: Speed 2.5GT/s, Width x1, driver in use: r8169,
* 58.3GB "Kingston TY2964" HS400 Enhanced strobe eMMC 5.1 card as /dev/mmcblk0: date 05/2025, manfid/oemid: 0x000070/0x0100, hw/fw rev: 0x0/0x5b00000000000000
* Winbond W25Q256JW 32MB SPI NOR flash, drivers in use: spi-nor/intel-spi
### Swap configuration:
* /swap.img on /dev/mmcblk0p2: 4.0G (0K used) on MMC storage
### Software versions:
* Ubuntu 24.04.3 LTS (noble)
* Compiler: /usr/bin/gcc (Ubuntu 13.3.0-6ubuntu2~24.04) 13.3.0 / x86_64-linux-gnu
* OpenSSL 3.0.13, built on 30 Jan 2024 (Library: OpenSSL 3.0.13 30 Jan 2024)
### Kernel info:
* `/proc/cmdline: BOOT_IMAGE=/boot/vmlinuz-6.14.0-32-generic root=UUID=eaca6cca-80e9-4aab-9a74-10fa0e135c4a ro quiet splash vt.handoff=7`
* Vulnerability Reg file data sampling: Mitigation; Clear Register File
* Vulnerability Spec store bypass: Mitigation; Speculative Store Bypass disabled via prctl
* Vulnerability Spectre v1: Mitigation; usercopy/swapgs barriers and __user pointer sanitization
* Kernel 6.14.0-32-generic / CONFIG_HZ=1000
Waiting for the device to cool down...................................... 31.0°C^CUP TWL работает очень холодно благодаря встроенному кулеру, и радиатор постоянно остается прохладным. Однако плата довольно шумная, как и большинство других аппаратных платформ от AAEON. Они проектируют оборудование для промышленного рынка, поэтому низкий уровень шума может быть не так важен, как в потребительских устройствах.
С точки зрения производительности, UP TWL SBC показал в среднем 6810 MIPS в тесте 7-zip, что сравнимо с 9730 MIPS на Zimaboard 2 с тем же однокристальных системой Intel N150 и довольно слабым охлаждением.
Разницу можно объяснить лимитами мощности PL1/PL2:
devkit@devkit-UP-TWL01:~$ sudo powercap-info -p intel-rapl
enabled: 1
Zone 0
name: package-0
enabled: 1
max_energy_range_uj: 262143328850
energy_uj: 9205598137
Constraint 0
name: long_term
power_limit_uw: 6000000
time_window_us: 27983872
max_power_uw: 6000000
Constraint 1
name: short_term
power_limit_uw: 25000000
time_window_us: 2440
max_power_uw: 0
Constraint 2
name: peak_power
power_limit_uw: 78000000
max_power_uw: 0PL1 установлен на 6 Вт, а PL2 на 25 Вт, что сравнимо с 12 Вт и 20 Вт для Zimaboard 2 и 6 Вт и 12 Вт для бесшумного мини-ПК MINIX Z100 0dB на базе Intel N100 . Результаты сильно различаются. Тест был запущен повторно, на этот раз без фоновой активности, и результаты остались прежними. Была попытка изменить PL1 на 12 Вт в BIOS…
… и запущено снова:
devkit@devkit-UP-TWL01:~$ sudo ./sbc-bench.sh -r
Starting to examine hardware/software for review purposes...
sbc-bench v0.9.72
Installing needed tools: distro packages already installed. Done.
Checking cpufreq OPP. Done.
Executing tinymembench. Done.
Executing RAM latency tester. Done.
Executing OpenSSL benchmark. Done.
Executing 7-zip benchmark. Done.
Throttling test: heating up the device, 5 more minutes to wait. Done.
Checking cpufreq OPP again. Done (11 minutes elapsed).
Results validation:
* Measured clockspeed not lower than advertised max CPU clockspeed
* No swapping
* Background activity (%system) OK
* Powercap detected. Details: "sudo powercap-info -p intel-rapl" -> https://tinyurl.com/4jh9nevj
# AAEON UP-TWL01 V1.0 / N150
Tested with sbc-bench v0.9.72 on Sun, 16 Nov 2025 11:41:18 +0100.
### General information:
Information courtesy of cpufetch:
Name: Intel(R) N150
Microarchitecture: Alder Lake
Technology: 10nm
Max Frequency: 3.600 GHz
Cores: 4 cores
AVX: AVX,AVX2
FMA: FMA3
L1i Size: 64KB (256KB Total)
L1d Size: 32KB (128KB Total)
L2 Size: 2MB
L3 Size: 6MB
N150, Kernel: x86_64, Userland: amd64
CPU sysfs topology (clusters, cpufreq members, clockspeeds)
cpufreq min max
CPU cluster policy speed speed core type
0 0 0 700 3600 Alder Lake
1 0 1 700 3600 Alder Lake
2 0 2 700 3600 Alder Lake
3 0 3 700 3600 Alder Lake
7687 KB available RAM
### Policies (performance vs. idle consumption):
Status of performance related policies found below /sys:
/sys/module/pcie_aspm/parameters/policy: [default] performance powersave powersupersave
### Clockspeeds (idle vs. heated up):
Before at 41.0°C:
cpu0: OPP: 3600, Measured: 3586
After at 60.0°C:
cpu0: OPP: 3600, Measured: 3586
### Performance baseline
* memcpy: 8114.0 MB/s, memchr: 13553.3 MB/s, memset: 7975.7 MB/s
* 16M latency: 151.8 120.6 152.6 121.1 151.1 123.5 110.6 118.4
* 128M latency: 183.2 145.0 183.6 144.9 182.1 176.8 146.7 136.9
* 7-zip MIPS (3 consecutive runs): 12706, 11158, 11208 (11690 avg), single-threaded: 3775
* `aes-256-cbc 940630.29k 1246782.57k 1288999.85k 1299980.29k 1302861.14k 1301763.41k`
* `aes-256-cbc 955755.29k 1246943.87k 1289035.35k 1300072.45k 1301504.00k 1303341.74k`
### PCIe and storage devices:
* Realtek RTL8111/8168/8211/8411 PCI Express Gigabit Ethernet: Speed 2.5GT/s, Width x1, driver in use: r8169,
* 931.5GB "JMicron JMS583" as /dev/sda: USB, Driver=uas, 10Gbps (capable of 12Mbps, 480Mbps, 5Gbps, 10Gb/s Symmetric RX SuperSpeedPlus, 10Gb/s Symmetric TX SuperSpeedPlus)
* 58.3GB "Kingston TY2964" HS400 Enhanced strobe eMMC 5.1 card as /dev/mmcblk0: date 05/2025, manfid/oemid: 0x000070/0x0100, hw/fw rev: 0x0/0x5b00000000000000
* Winbond W25Q256JW 32MB SPI NOR flash, drivers in use: spi-nor/intel-spi
### Challenging filesystems:
The following partitions are NTFS: sda2 -> https://tinyurl.com/mv7wvzct
### Swap configuration:
* /swap.img on /dev/mmcblk0p2: 4.0G (0K used) on MMC storage
### Software versions:
* Ubuntu 24.04.3 LTS (noble)
* Compiler: /usr/bin/gcc (Ubuntu 13.3.0-6ubuntu2~24.04) 13.3.0 / x86_64-linux-gnu
* OpenSSL 3.0.13, built on 30 Jan 2024 (Library: OpenSSL 3.0.13 30 Jan 2024)
### Kernel info:
* `/proc/cmdline: BOOT_IMAGE=/boot/vmlinuz-6.14.0-35-generic root=UUID=eaca6cca-80e9-4aab-9a74-10fa0e135c4a ro quiet splash vt.handoff=7`
* Vulnerability Reg file data sampling: Mitigation; Clear Register File
* Vulnerability Spec store bypass: Mitigation; Speculative Store Bypass disabled via prctl
* Vulnerability Spectre v1: Mitigation; usercopy/swapgs barriers and __user pointer sanitization
* Vulnerability Vmscape: Mitigation; IBPB before exit to userspace
* Kernel 6.14.0-35-generic / CONFIG_HZ=1000
Waiting for the device to cool down.......... 34.0°C^C11 410 MIPS в 7-zip — это уже больше похоже на правду. Следует отметить, что все последующие тесты проводились с PL1, установленным на 6 Вт (по умолчанию), а не на 12 Вт. Это не первый раз, когда AAEON устанавливает для своей платы консервативное значение PL1 , возможно, для повышения стабильности в условиях высоких температур, и они позволяют клиентам выбрать оптимальное значение в BIOS по мере необходимости.
Проверка функций UP TWL SBC
Ключевые аппаратные функции UP TWL SBC были проверены следующим образом:
- HDMI – Видео: OK, Аудио: OK
- Накопитель – Флеш-память eMMC: OK: 317 МБ/с последовательное чтение, 230 МБ/с последовательная запись.
devkit@devkit-UP-TWL01:~$ iozone -e -I -a -s 100M -r 4k -r 16k -r 512k -r 1024k -r 16384k -i 0 -i 1 -i 2 random random bkwd record stride kB reclen write rewrite read reread read write read rewrite read fwrite frewrite fread freread 102400 4 57547 62208 41194 40885 37905 60357 102400 16 131062 131451 117222 116387 84337 126055 102400 512 202151 205965 256896 257999 251971 198250 102400 1024 216926 214023 283977 283782 281250 212573 102400 16384 230982 229794 317011 317484 317168 229200[Format Time: 0.0005 seconds]
- Gigabit Ethernet – OK (iperf3 DL: 942 Мбит/с, UL: 942 Мбит/с, полный дуплекс: 938/935 Мбит/с)
- USB-порты протестированы с внешним корпусом для NVMe SSD ORICO (раздел EXT-4), USB-мышью, RF-адаптером для беспроводной клавиатуры и USB-камерой
- Комбинированный разъем USB 3.0
- Верхний – 10 Гбит/с; протестировано до 999 МБ/с с iozone3
- Нижний – 10 Гбит/с; протестировано до 1 007 МБ/с с iozone3
- USB 3.0 на комбинированном разъеме Ethernet – 10 Гбит/с – протестировано до 1 009 МБ/с с iozone3
- Комбинированный разъем USB 3.0
- RTC – OK
devkit@devkit-UP-TWL01:~$ sudo apt install util-linux-extra devkit@devkit-UP-TWL01:~$ timedatectl Local time: Sun 2025-11-16 04:52:59 CET Universal time: Sun 2025-11-16 03:52:59 UTC RTC time: Sun 2025-11-16 03:52:59 Time zone: Europe/Amsterdam (CET, +0100) System clock synchronized: yes NTP service: active RTC in local TZ: no devkit@devkit-UP-TWL01:~$ sudo hwclock -r 2025-11-16 04:53:08.509478+01:00[Format Time: 0.0004 seconds]
- GPIO – OK – См. также распиновку 40-контактного GPIO-заголовка для всех плат UP .
devkit@devkit-UP-TWL01:~$ ls /dev/gpiochip* /dev/gpiochip0 /dev/gpiochip1 devkit@devkit-UP-TWL01:~$ sudo apt install libgpiod-dev gpiod devkit@devkit-UP-TWL01:~$ sudo gpioinfo 0 gpiochip0 - 360 lines: line 0: unnamed unused input active-high line 1: unnamed unused input active-high line 2: unnamed unused input active-high line 3: unnamed unused input active-high line 4: unnamed unused input active-high line 5: unnamed unused input active-high line 6: unnamed unused input active-high line 7: unnamed unused input active-high ... devkit@devkit-UP-TWL01:~$ sudo gpioinfo 1 gpiochip1 - 28 lines: line 0: unnamed unused input active-high line 1: unnamed unused input active-high line 2: unnamed unused input active-high line 3: unnamed unused input active-high line 4: unnamed unused input active-high line 5: unnamed unused input active-high line 6: unnamed unused input active-high line 7: unnamed unused input active-high ...[Format Time: 0.0008 seconds]
Все работает так, как и ожидалось по результатам этих тестов.
AI-тестирование на UP TWL с Intel N150 SBC
Поскольку это AI-комплект для разработки, на системе было запущено несколько AI-нагрузок с использованием Network Optix Nx Meta и AAEON UP AI toolkit
Network Optix Nx Meta
Началось с Nx AI Certification Test . Сначала его необходимо установить:
sudo apt dist-upgrade
sudo apt install python3-pip python3-venv
mkdir nxai_test
cd nxai_test
wget https://artifactory.nxvms.dev/artifactory/nxai_open/NXAITest/nxai_test.tgz
tar -xvf nxai_test.tgz
python3 -m venv ./
source ./bin/activate # activate python venv
pip3 install -r requirements.txt
./Utilities/install_nxai_manager.sh
python3 Utilities/install_acceleration_library.py
python3 Utilities/download_models.pyПоследняя команда загрузит модели (около 3.5 ГБ данных) и может занять некоторое время. Теперь можно запустить все тесты:
python3 all_suites.pyВсе происходит в терминале, визуализации нет. Есть две основные части: тесты производительности и тесты стабильности.
Вот конец лога AI-тестов производительности:
...
###################################################
All model benchmarks completed.
Benchmark results:
Model-Yolov8s-[640x640]: 2.02 FPS
Model-ViT-Tiny: 32.84 FPS
Model-Yolov4-[1280x1280]: 0.98 FPS
Model-Yolov9-e-[640x640]: 0.60 FPS
Model-Yolov9-e-converted-[640x640]: 0.32 FPS
Model-Emotion-Recognizer: 301.84 FPS
Model-Yolov9-c-[640x640]: 0.38 FPS
Postprocessor-Illegal-Dumping: 4.05 FPS
Model-Yolov7-Tiny-[1280x1280]: 1.05 FPS
Pipeline-Feature-Extraction: 79.20 FPS
Model-Face-Locator: 91.45 FPS
80-classes-object-detector[640x640]: 3.91 FPS
Model-Yolov4-[320x320]: 15.25 FPS
Model-Resnet-50: 8.77 FPS
80-classes-object-detector[320x320]: 15.24 FPS
Model-Yolo5su-[640x640]: 2.35 FPS
Quantized-INT8: 9.29 FPS
Model-Resnet-18: 19.32 FPS
Model-Regnet-Y: 69.17 FPS
Model-Yolov7x-[1280x1280]: 0.10 FPS
Model-Yolov8l-[640x640]: 0.44 FPS
Model-Yolo5su-[1280x1280]: 0.57 FPS
Model-Yolov4-[128x128]: 68.55 FPS
Model-Yolov7-Tiny-[640x640]: 4.12 FPS
Quantized-FP32: 9.09 FPS
Model-Yolo5su-[256x256]: 14.10 FPS
Model-Densenet: 0.33 FPS
Pipeline-Direct: 12.75 FPS
Model-Yolov9-m-converted-[640x640]: 0.79 FPS
Model-Clip: 6.28 FPS
Model-Yolov4-[640x640]: 3.90 FPS
Multi-Model: 19.08 FPS
Quantized-FP16: 6.24 FPS
Model-Mobilenet-V3: 48.45 FPS
Empty-Small: 789.06 FPS
Pipeline-Conditional: 189.31 FPS
Model-Yolov9-[640x640]: 0.61 FPS
Model-Yolov9-converted-[640x640]: 0.61 FPS
Model-Yolov7x-[640x640]: 0.36 FPS
Model-Yolov9-m-[640x640]: 0.66 FPS
Empty-Large: 103.27 FPS
Model-PPE: 9.37 FPS
postprocessor-python-example: 14.98 FPS
postprocessor-c-example: 15.73 FPS
postprocessor-python-image-example: 14.77 FPS
postprocessor-c-image-example: 14.75 FPSНекоторые тесты выполняются с приемлемой скоростью, в то время как другие работают со скоростью менее 1 кадра/с. Эти данные о производительности будут использоваться для сравнения с результатами для Intel N150+Hailo-8L и Intel Core Ultra 5 225H в следующих частях обзора. При желании можно ознакомиться с полным логом тестов производительности .
Тест стабильности прошел успешно:
...
---------------------------------------------------
Running test: multi_model_multi_stream_test
Creating backup settings file...
Loading test settings...
Creating Unix socket server...
Starting Edge AI Manager
Sending socket input
Messages: 413503 Rate 0: 5.66 Rate 1: 109.2
Sclblmod Memory: 8.32 MB Relative to start: 100%
Sclbld Memory: 108.18 MB Relative to start: 101%
Stopping Edge AI Manager
Terminated AI Manager: 0
Test completed succesfully.
Restoring backup settings file...
Test completed without unhandled exception.
---------------------------------------------------
-------------------------------------------------------
Tests passed: 6 / 6Для этой части также сохранен полный лог .
Демонстрации AAEON UP AI toolkit
Во второй части AI-демонстраций будут использоваться примеры UP AI toolkit, доступные на GitHub .
Вот шаги для установки и запуска AAEON UP AI toolkit:
cd ~
git clone https://github.com/up-division/up-ai/
cd up-ai
chmod +x prepare.sh start_app.sh
./prepare.sh
sudo reboot
cd ~/up-ai
./start_app.shДля меня все прошло не совсем гладко, так как в первый раз команда prepare завершилась следующим образом:
raise ReadTimeoutError(self._pool, None, "Read timed out.")
pip._vendor.urllib3.exceptions.ReadTimeoutError: HTTPSConnectionPool(host='files.pythonhosted.org', port=443): Read timed out.
Error setting up workers: /home/devkit/up-ai/demos/edge-ai-sizing-tool/workers/dlstreamer/venv/bin/python -m pip install -r requirements.txt exited with code 2
An error occurred: Command failed with exit code 1
npm notice
npm notice New major version of npm available! 10.9.4 -> 11.6.2
npm notice Changelog: https://github.com/npm/cli/releases/tag/v11.6.2
npm notice To update run: npm install -g npm@11.6.2
npm notice
Running driver installation script...
[sudo] password for devkit:
Driver is already installed !
Enviroment Installation is Complete! Please Reboot!Произошла ошибка загрузки, но если прочитать только последние несколько строк, может показаться, что установка прошла успешно, хотя это было не так (OpenVino не был установлен). Поэтому пришлось запустить команду снова, и во второй раз прогресс пошел дальше, но столкнулись с еще одним таймаутом (дважды), когда скрипт пытался загрузить TensorFlow. Возможно, полезно изменить зеркало pip, но в Таиланде найти не удалось. Тем не менее, в четвертый раз установка прошла (почти) успешно:
v, nvidia-cusolver-cu12, matplotlib, jsonschema-specifications, IPython, torch, seaborn, pymoo, keras, jsonschema, fastapi, ultralytics-thop, torchvision, tensorflow, nncf, ultralytics
ERROR: Could not install packages due to an OSError: [Errno 28] No space left on device
Error setting up workers: /home/devkit/up-ai/demos/edge-ai-sizing-tool/workers/object-detection/venv/bin/python -m pip install -r requirements.txt exited with code 1
An error occurred: Command failed with exit code 1
Running driver installation script...Оказалось, что все эти AI-демонстрации занимают много места, и 64 ГБ флеш-памяти eMMC немного маловато:
devkit@devkit-UP-TWL01:~$ du -h --max-depth 1 | grep ai
3.2G ./nxai_test
25G ./up-aiПоэтому были удалены nxai_test, некоторые кэшированные файлы из pip, и, наконец, установка прошла успешно:
Skipping npm install (node_modules already exists)
Skipping npm run build (build directory already exists)
Skipping setup-workers (venv folders already exist)
Checking for existing PM2 EAST application...
false
Starting EAST application with PM2...
pm2
[ 'start', 'npm', '--name', '"EAST"', '--', 'start' ]
[PM2] Starting /usr/bin/npm in fork_mode (1 instance)
[PM2] Done.
┌────┬────────────────────┬──────────┬──────┬───────────┬──────────┬──────────┐
│ id │ name │ mode │ ↺ │ status │ cpu │ memory │
├────┼────────────────────┼──────────┼──────┼───────────┼──────────┼──────────┤
│ 0 │ "EAST" │ fork │ 0 │ online │ 0% │ 35.3mb │
└────┴────────────────────┴──────────┴──────┴───────────┴──────────┴──────────┘
Running driver installation script...
Driver is already installed !
Enviroment Installation is Complete! Please Reboot!Каталог up-ai занимает 33 ГБ после завершения установки:
devkit@devkit-UP-TWL01:~$ du -h --max-depth 1 | grep ai
33G ./up-aiЭто не включает несколько ГБ, необходимых для пакетов pip. По мере использования AI-демонстраций возникали дополнительные проблемы с емкостью хранилища, и в конечном итоге был подключен USB SSD для временного перемещения некоторых файлов на него, чтобы завершить этот обзор. 64 ГБ флеш-памяти явно недостаточно для AI-комплекта для разработки.
После перезагрузки можно попробовать приложение, запустив команду:
cd ~/up-ai
./start_app.shЗдесь ожидалось меню, но вместо этого был запущен Firefox и открыт localhost:8080, предоставив доступ к UP Edge AI Sizing Tool.
Это инструмент настройки без кода, который позволяет пользователям легко настраивать AI-приложения, выбирая входные данные, ускорители, режимы производительности и AI-модели прямо из веб-браузера. Чтобы начать, нажмите кнопку Add demo на левой панели. Затем можно выбрать демонстрацию Computer Vision, Natural speed или Audio demo. Была выбрана демонстрация Computer Vision для Object Detection с использованием USB-камеры UP. Было добавлено одно демо Yolo8s с использованием CPU Intel N150 и другое идентичное демо, использующее «Intel Graphics (GPU)».
Можно нажать на демонстрацию на левой панели, чтобы запустить ее, и вывод камеры появится с рамками для выделения обнаруженных объектов. На панели управления также отображается частота кадров, около 1.25 кадра/с на CPU.
Также можно проверить использование CPU, GPU и памяти во время выполнения AI-нагрузки. Здесь использование CPU близко к 100%, и на скриншоте ниже частота кадров упала до 1.04 кадра/с.
Переключение на обнаружение объектов с ускорением на GPU улучшает скорость вывода до примерно 6-7 кадров/с.
Использование CPU все еще близко к 100%, и GPU теперь используется немного больше. Использование памяти примерно такое же — 39% (от ~8 ГБ).
После просмотра кода скрипта стало понятно, что нужно добавить параметр (любой), чтобы получить меню:
./start_app.sh menu
=============================
Function Menu
=============================
1. Object detect -- Video
2. Object detect -- Camera
3. Chatbot
0. Exit
=============================
Please input :Первый вариант будет использовать видео, хранящиеся во флеш-памяти eMMC, но поскольку камера подключена, был выбран вариант 2 для запуска обнаружения объектов с USB-камерой, поэтому он должен быть аналогичен вышеописанному, просто не в веб-браузере:
Было сообщено, что OpenVino Object Detect уже установлен, но, поскольку этот тест никогда ранее не запускался, скрипту было предложено удалить и переустановить его. После завершения предлагается выбрать оборудование (единственным вариантом был Intel Device), и где его запускать — на CPU или GPU, был выбран последний.
Откроется окно с выводом камеры, рамками обнаружения и красным текстом с временем вывода (38.8 мс) и частотой кадров (25.9 кадра/с). Это намного быстрее, чем в веб-браузере…
Также можно нажать клавишу «a», чтобы увидеть использование CPU и памяти.
Было возвращено в меню для установки Chatbot. Снова сообщили, что он уже установлен, поэтому продолжили без запроса новой установки, и она завершилась неудачей из-за отсутствующей демо-среды…
Поэтому был переустановлен OpenVino Chatbot, выбран Intel Device и tiny-llama-1b-chat — единственные предложенные варианты.
Теперь Chatbot запущен и работает в веб-браузере. Скорость не слишком плохая, поскольку это всего лишь модель с 1 миллиардом параметров, но не стоит ожидать от нее больших знаний… Она может быть полезна для небольших пользовательских языковых моделей.
Потребляемая мощность
Поскольку это часто запрашивают, также было измерено энергопотребление комплекта для разработки с помощью настенного ваттметра:
- Выключено – 1.6 -1.7 Вт
- Простой – 5.2 – 5.5 Вт (вентилятор активен постоянно)
- Стресс-тест (stress -c 4)
- 18.2 – 18.6 Вт
- 16.7 – 16.8 Вт
- Обнаружение объектов – Камера + GPU – 17.6 – 18.1 Вт
Примечания: PL1 был установлен на 12 Вт. К плате были подключены HDMI-монитор ( Eazeye Radiant ), кабель Ethernet, USB-мышь и беспроводной USB-адаптер. Также была добавлена USB-камера UP для теста обнаружения объектов.
Заключение
UP TWL AI Dev Kit — это AI-комплект для разработки начального уровня, использующий только CPU и GPU однокристальной системы Intel Processor N150 Twin Lake. Это явно не мощная AI-платформа, но она может подойти для некоторых AI-нагрузок. Система поставляется с поддержкой Meta Nx, а также AAEON UP AI toolkit для легкого экспериментирования с AI-нагрузками. Основным недостатком стало то, что 64 ГБ флеш-памяти eMMC могут быстро заполниться, а UP TWL SBC не предлагает вариантов расширения хранилища, кроме как через порты USB 3.2 (10 Гбит/с).
В остальном все работает так, как и ожидалось, включая Gigabit Ethernet, относительно быструю флеш-память eMMC, HDMI-видео и аудиовыход, все три порта USB 10 Гбит/с, RTC, GPIO и т.д. Как обычно, компания довольно консервативна с лимитами мощности, и можно извлечь больше производительности, изменив лимиты мощности в BIOS, как было показано в этом обзоре.
Следующей будет UP Squared Pro TWL AI Dev Kit, также на базе однокристальной системы Intel N150 с 8 ГБ ОЗУ и 64 ГБ флеш-памяти eMMC, но поставляющаяся с модулем AI-ускорителя Hailo-8L M.2 для более высокой AI-производительности. Также будет обязательно установлен NVMe SSD M.2, чтобы избежать проблем с хранилищем, которые были с UP TWL AI Dev Kit.
Выражаю благодарность AAEON за предоставленный для обзора UP TWL AI Dev Kit. Его можно приобрести за 279 долларов в магазине UP . Комплект включает плату, блок питания 12В/5А и USB-камеру.
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
