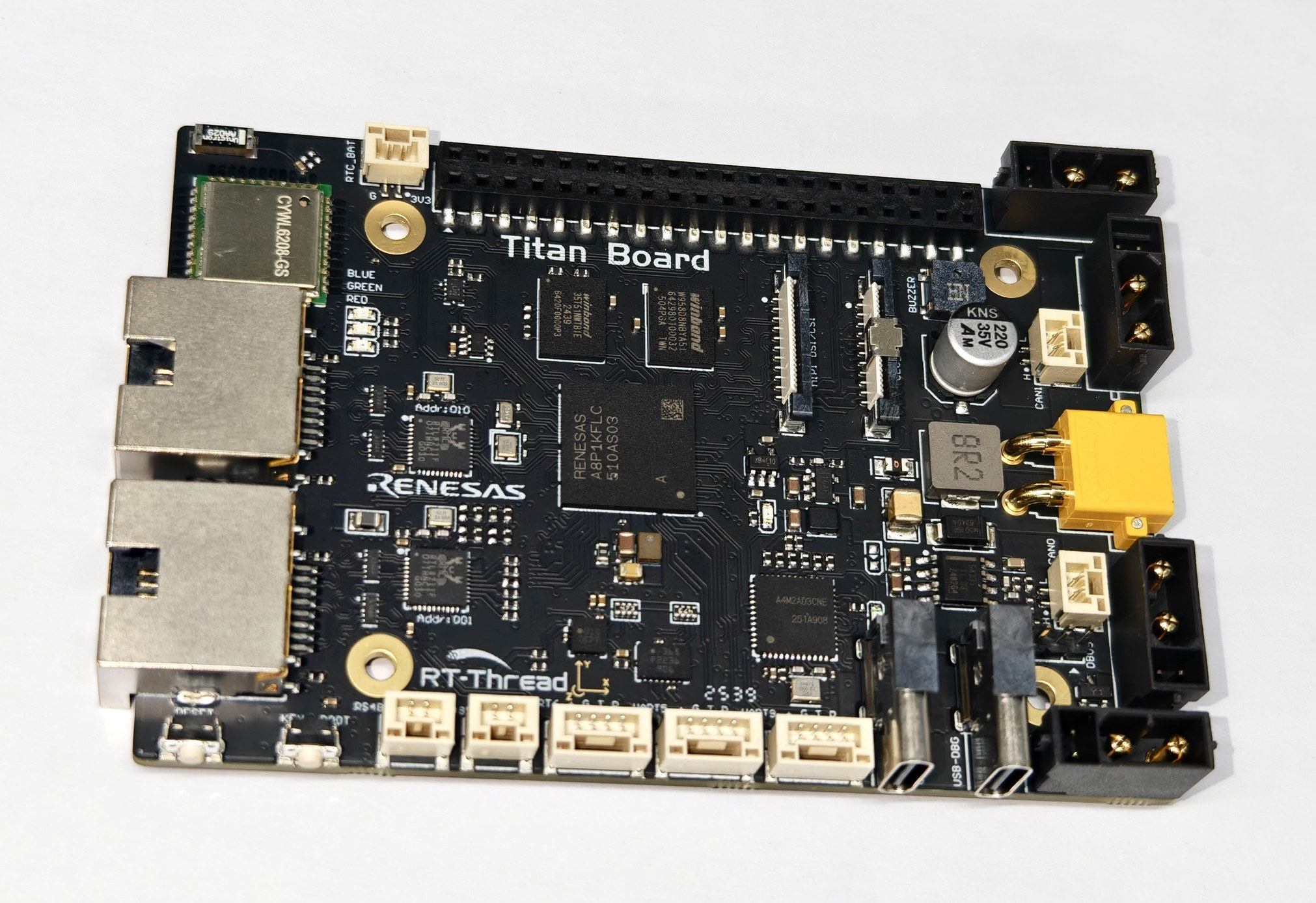

Плата RA8P1 Titan оснащена микроконтроллером Cortex-M85 с тактовой частотой 1 ГГц для приложений AIoT и поддерживает разработку на RT-Thread.

В основном предназначенная для разработки и оценки ОС реального времени RT-Thread, плата RA8P1 Titan поставляется с 32 МБ HyperRAM, 64 МБ HyperFlash, интерфейсами дисплея и камеры, двумя портами Gigabit Ethernet с поддержкой Time Sensitive Networking, WiFi 4 и Bluetooth 4.1, портом USB 2.0 Type-C, интерфейсами CAN Bus, Serial и RS485, 40-контактным GPIO-разъемом для Raspberry Pi, встроенным отладчиком и гибкими вариантами питания: 5 В через USB-C или 9-24 В через разъем XT60.

Характеристики платы RA8P1 Titan:

• SoC – Renesas RA8P1 (R7KA8P1)
  • Ядра MCU
    • Arm Cortex-M85 с тактовой частотой 1 ГГц с Helium MVE (M-Profile Vector Extension) с кэшами инструкций/данных 32 КБ; 7300+ CoreMarks
    • Arm Cortex-M33 с тактовой частотой 250 МГц с кэшами инструкций/данных 32 КБ
  • GPU – D/AVE 2D drawing engine
  • NPU – Arm Ethos-U55 NPU с производительностью 256 GOPS на частоте 500 МГц
  • Память – 2 МБ SRAM, 1 МБ MRAM
  • Техпроцесс – технология TSMC 22 нм со сверхнизким энергопотреблением (ULL)
• Память – 32 МБ HyperRAM (Winbond W95D8BNBYA5I)
• Хранилище
  • 64 МБ HyperFlash (Winbond W32T51NWT)
  • Слот для карты MicroSD (поддержка 4-бит SDIO, SDR25)
• Интерфейсы дисплея
  • 22-контактный FPC-разъем MIPI DSI
  • 22-контактный LFC-разъем RGB565 для LCD
• Интерфейсы камеры
  • 22-контактный FPC-разъем CEU (Camera Engine Unit)
  • 22-контактный FPC-разъем MIPI CSI-2
• Сетевые интерфейсы
  • 2 порта Gigabit Ethernet RJ45 с поддержкой TSN
  • Модуль WiFi 4 (802.11b/g/n) и Bluetooth 4.1 (CYW43438)
• USB – порт USB 2.0 FS/HS Type-C
• Последовательные интерфейсы
  • 2 интерфейса CAN Bus
  • 2 разъема RS485
  • 3 разъема последовательного порта
• Сенсоры
  • 6-осевой акселерометр/гироскоп (IMU BMI088)
  • Магнитный компас (IST8310)
• Расширение – 40-контактный GPIO-разъем для Raspberry Pi HAT
• Отладка – отладчик DAP-Link через порт USB-C?
• Дополнительно
  • Кнопки Boot/User и Reset
  • 3 светодиода
  • Зуммер
• Питание
  • 5 В/1 А через порт USB Type-C
  • 9-24 В через 2-контактный разъем XT60 (желтый)
• Габариты – уточняются

Аппаратная документация доступная на Medium недостаточно подробна и местами содержит ошибки, поэтому приведенное выше описание было составлено на основе той публикации, фотографий, PDF-схем и видео на AliExpress.

Программное обеспечение выглядит лучше с базовыми инструкциями по началу работы с RT-Thread Studio и обширным списком примеров кода от мигания светодиодом до использования Gigabit Ethernet или встроенного NPU для AI-распознавания лиц доступных на GitHub . Там же можно найти PDF-схемы, datasheet и руководство пользователя Renesas RA8P1.

Также сообщается, что разработчики могут запускать встроенные нейросетевые модели, такие как Yolo-Fastest, разрабатывать GUI-приложения с LVGL и использовать решение двуядерной связи RPMsg-Lite. Приведены дополнительные детали о последнем

RPMsg-Lite представляет собой облегченную реализацию Remote Processor Messaging, в основном используемую для обмена данными и передачи сообщений между различными ядрами в многоядерных процессорных системах. На основе фреймворка OpenAMP она использует общую память и виртуальные каналы (Virtio Channels) для обеспечения эффективной и надежной межъядерной связи. В этом проекте она работает на Core0 (Cortex-M85) платы RA8P1 Titan в качестве главного контроллера двуядерной системы со следующими функциями:

• Ответственность за инициализацию системы, координацию периферийных ресурсов и запуск/управление Core1.
• Устанавливает канал сообщений (virtqueue/vring) с Core1 в общей памяти через RPMsg-Lite, используемый для отправки команд, обмена данными, уведомления о событиях и т.д.
• Основные особенности: многоядерная связь, поддержка RT-Thread, общая память и безопасность кэша, четкая последовательность загрузки (Core0 отвечает за загрузку/запуск Core1 и выполнение Link-Up/рукопожатия), и обрезаемый протокольный слой

Это делает ее одной из самых экономичных высокопроизводительных MCU-плат, особенно при необходимости частоты 1 ГГц… YAML-файл в BSP указывает, что плата продается в Китае за 375 юаней ($52.6). На AliExpress обычная цена составляет около $55, но сейчас цена составляет $50.75 , по крайней мере до 20 ноября 2025 года. Добавление модуля камеры увеличивает цену до $54.61.
