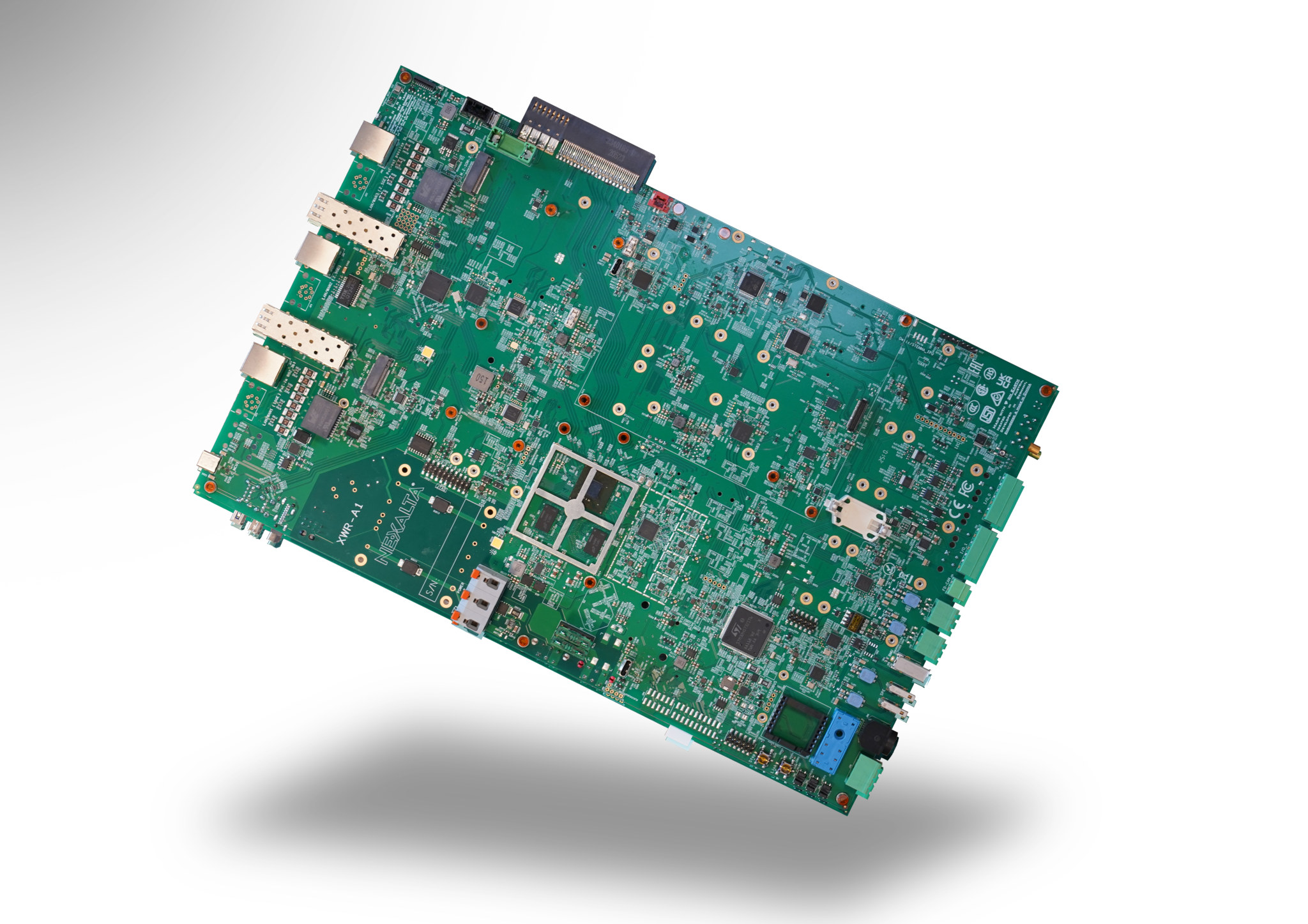

Nexalta Guardian NXG0042AI – сетевое решение на базе Qualcomm IPQ9574 с 10GbE, WiFi 7, 5G и локальным ИИ (Краудфандинг)

Основная плата (XWR A1) также предлагает WAN-фабрику 25Gbps, три MCU для BMC, управления питанием и криптографии, слоты M.2 для накопителей NVMe или AI-ускорителей, два разъема mSATA, видеовыход HDMI, порты USB, поддержку спутниковой связи Starlink и ряд опций IoT-протоколов, таких как LoRaWAN, 5G RedCap, UWB, Bluetooth LE и так далее.

Спецификации Nexalta Guardian:

• Основная подсистема SoC
  • SoC – Qualcomm IPQ9574 четырехъядерный процессор Arm Cortex-A73 с тактовой частотой 2.2 ГГц
  • Системная память – 2 ГБ оперативной памяти DDR4
  • Накопитель – 8 ГБ флеш-памяти eMMC, 64 МБ флеш-памяти NOR
• Подсистема SoM
  • 2x 260-контактных разъема SO-DIMM для:
    • Модуль Turing RK1 на базе Rockchip RK3588 восьмиядерного SoC Cortex-A76/A55 с NPU 6 TOPS, оперативной памятью 16/32 ГБ, подключением GbE к WAN-фабрике, флеш-памятью eMMC 64 ГБ
    • Модули NVIDIA Jetson SO-DIMM (см. раздел AI-ускорителей)
    • Предстоящий модуль (выпуск в 2027 году) на базе восьмиядерного SoC Cortex-A72 с NPU 32 TOPS (вероятно Texas Instruments AM69A ), оперативной памятью 32 ГБ, подключением 2.5GbE к WAN-фабрике
  • Накопитель
    • Опциональный SSD через слот M.2 PCIe для каждого слота (см. раздел Расширения)
    • Встроенный mSATA для SoM
      • Слот S1 имеет один слот mSATA с подключением USB 3.2 Gen1
      • Слот S2 имеет два слота mSATA с подключением USB 3.2 Gen1 (с поддержкой программного RAID 0/1)
  • Интерфейсы
    • Видеовыход – HDMI 2.1 eARC, общий для Som1/Som2, выбирается через BCM
    • USB
      • Слот1 – порт USB2.0 (USB-A)
      • Слот2 – USB 3.2 Gen1 (USB-A)
  • Питание 5В или 9В (устанавливается BCM)
• Сетевое и беспроводное подключение
  • Интерфейс Ethernet
    • 10 Гбит/с LAN/WAN на разъеме RJ45 или M12-X и на слоте трансивера SFP+ с защитой газоразрядными трубками
    • 2.5 Гбит/с LAN/WAN на разъеме RJ45 или M12-X и на слоте трансивера SFP+
    • 2.5 Гбит/с LAN/WAN на разъеме RJ45 или M12-X с защитой газоразрядными трубками
  • WiFi 7
    • Интерфейсы WiFi
      • До 3 одновременных интерфейсов 4×4 MIMO 802.11be/ax WiFi 7/WiFi 6
      • До 5 одновременных интерфейсов MIMO (если используются карты с раздельным режимом 2×2)
    • Диапазоны WiFi – 2,4 ГГц + 5 ГГц, 6 ГГц, 60 ГГц запланированы
      • Встроенный 2,4 ГГц 4×4
      • Слот M.2 E-key PCIe Gen3 с двумя линиями
      • Слот mPCIe PCIe Gen3 с одной линией
      • Радиомодуль M.2 60 ГГц с интегрированной MIMO антенной в фазе разработки)
    • Радиомодуль для сканирования WiFi – Выделенный трехдиапазонный модуль u.blox IRIS-W101
  • Сотовая связь
    • 4 слота M.2 B-key PCIe Gen3 / USB3.2 Gen1 для модемов 5G/4G, форм-фактор 3042 или 3052
    • Слот1 и Слот2 имеют слот для nanoSIM, Слот3 и Слот4 имеют eSIM/eUICC
    • Расширяемо до семи слотов через плату XWR-A1-EXP (см. ниже)
    • Один слот mPCIe (USB2.0) для LoRaWAN или 4G/LTE или модем 5G RedCap с eSIM/eUICC
    • Общая SIM-ферма
      • SIM-ферма типа 1 – 10 физических SIM-карт (nano-SIM 4FF) + 42 eSIM (6 eUICC * 7 профилей каждый);
      • Предстоящая SIM-ферма типа 2 (2026) – 16 физических SIM-карт (nano-SIM 4FF) с динамическим переключением SIM на основе геозон и контекста
  • IoT
    • Bluetooth LE, Zigbee/Matter/Thread через чипсет nRF5340
    • Z-Wave 900 МГц (ZGM230SA27HGN3R)
    • DECT/NR+ 1900 МГц через nRF9161 с интегрированной антенной
    • UWB через Qorvo DWM3000TR13 с интегрированной антенной
    • Опциональный LoRaWAN (900 МГц или 2,4 ГГц) через слот mPCIe (USB2)
  • Спутник – Поддержка терминалов Satcom (например, StarLink DishV3) с интегрированным пассивным PoE до 180 Вт макс. (пик), 150 Вт макс. (постоянно), активируется программным обеспечением MCU, дополнительный аппаратный переключатель
  • Пиковая пропускная способность WAN-to-LAN – 12 Гбит/с агрегированная устойчивая пропускная способность
• GNSS – Высокоточный многоконстелляционный GNSS-приемник u-blox NEO-F10N с поддержкой GPS, ГЛОНАСС, BeiDou, Galileo, QZSS
• Расширение – 2x слот M.2 M-key 2242/2280 (PCIe Gen3 x2), каждый подключен к слоту SoM для NVMe SSD или AI-акселератора
• Поддерживаемые AI-акселераторы
  • Универсальные слоты Sx
    • NVIDIA Jetson TX2 NX, 4ГБ ОЗУ, 1,33 TOPS
    • NVIDIA Jetson Xavier NX, 16ГБ ОЗУ, 21 TOPS
    • NVIDIA Orin NX, 16ГБ ОЗУ, 100 TOPS
  • Специализированные слоты Ax:
    • EdgeCortix Sakura II , 8/16ГБ ОЗУ, 60 TOPS, 30 TFLOPS, модуль M.2 2280
    • Axelera Metis M.2 MAX , 4/16ГБ ОЗУ, 214 TOPS, модуль M.2 2280
    • MemryX Quad MX3 , 40 TFLOPS, модуль M.2 2280
    • Kinara KM-2 , 8ГБ ОЗУ, модуль M.2 2280
    • Hailo 10H , 8ГБ ОЗУ, 40 TOPS, модуль M.2 2242
• Датчики и интерфейсы
  • 2x 6-осевых инерционных измерительных модуля (ST LSM6DSV16XTR и Bosch BMI323)
  • Встроенные датчики температуры
  • Встроенные датчики тока
  • Интерфейсы CAN-FD и RS485
  • Интерфейс для удаленного устройства I2C
  • Встроенный дымовой детектор (ADPD188BI-ACEZR7) с дымовой камерой
  • RADAR и LIDAR для обнаружения людей – Acconeer A121 (60ГГц мм-волновой радар) и ST VL53L7CXV0GC
  • 2x датчика вскрытия
• Безопасность – чип TPM 2.0 Infineon SLS32AIA020X2
• Разное
  • Микроконтроллеры
    • BCM на базе STM32H573ZIT6,
    • Управление питанием и температурой на STM32H503RBT6
    • Управление криптоаутентификацией: nRF5340-CLAA-R
    • Опциональный STM32F407IGT6 на дочерней плате XWR-A1-SIMFARM
  • OOB-управление – защищенное внеполосное управление постоянно активно через выделенный LTE-модем (Nordic Semi nRF9161 с альтернативной прошивкой, альтернатива функции радио DECT/NR+), eSIM/eUICC
• Управление питанием
  • Питание
    • По умолчанию – 22–54 В постоянного тока
    • 16,8–137,5 В постоянного тока с опциональным широкодиапазонным блоком питания (150 Вт)
  • Прерывания подачи напряжения – устойчивость согласно требованиям EN 50155 Класс S2 или лучше
• Габариты – Плата: 37 x 24 см
• Температурный диапазон – Рабочий: Класс OT4, -40…+70 °C (85 °C) работа; хранение: -40…+85 °C хранение
• MTBF – 150 000 часов
• ESD – Промышленная плата с подавлением перенапряжений и защитой от ESD
• Сертификационные approvals
  • Соответствие железнодорожным стандартам – EN 50155:2021 (IEC 60571:2012)
  • ЭМС – CE EMC (EN 55024, EN 55032), FCC Part 15 B, EN 50121-3-2(EN 50155)
  • ЭМИ – EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15 B class A
  • Устойчивость к ЭМП – EN 55024 (IEC/EN 61000-4-2 (ESD), IEC/EN 61000-4-3 (RS), IEC/EN 61000-4-4 (EFT), IEC/EN 61000-4-5 (Surge), IEC/EN 61000-4-6 (CS), IEC/EN 61000-4-8(PFMF), IEC/EN 61000-4-11 (DIP)
  • Огнестойкость – EN 45545-2 (HL 1 to HL 3)
  • Вибрация – EN 61373, IEC60068-2-6
  • Безопасность – EN 60950-1

Чип Qualcomm IPQ9574 работает под управлением ОС OpenWrt или OpenMTCPRouter , в то время как системные модули Rockchip RK3588 работают под Debian Linux.

Приведенные спецификации в основном относятся к основной плате XWR-A1, но полное решение Nexaltia Guardian NXG0042AI также включает дочернюю плату SIM-фермы (XWR-A1-SIMFARM), плату расширения модема (XWR-A1-EXP) для слота M.2-E и внутренний корпус.

Есть дополнительные детали о плате расширения XWR-A1-EXP:

• SoC – Qualcomm IPQ9574
• Системная память – 2ГБ ОЗУ
• Накопитель – Двойная флеш-память с OpenWrt
• Сетевые возможности
  • Ethernet
    • Порт 10GbE RJ45 & слот SFP+
    • 2x порта 2.5GbE RJ45
  • WiFi-радиомодули:
    • Три радиомодуля
      • WiFi 6 2.4 ГГц 2×2 радио, 802.11b/g/n/ax, макс. 19дБм на цепь, 20/40МГц
      • WiFi 7 5 ГГц 2×2 радио, 802.11a/n/ax/be, макс. 21дБм на цепь, 20/40/80/160МГц, 5.15~5.825ГГц
      • WiFi 7 6 ГГц 2×2 радио, 802.11ax/be, макс. 19дБм на цепь, 20/40/80/160/320МГц, 5.925ГГц~7.125ГГц
    • Один слот расширения (M.2) для двух дополнительных 2×2 радио или одного 4×4 радио (Extender-M поставляется с предустановленным 6 ГГц 4×4 радио).
    • RF-порты для внешних антенн – RP-SMA во внутреннем устройстве, N-тип в уличном устройстве
• GNSS – GPS-приемник для передачи своего положения Guardian при установке на улице.
• Питание
  • Поддерживает PoE (PD) на порту 10GE, требуется порт коммутатора 802.3at/bt или инжектор, способный подавать 35 Вт
  • Альтернативный вход питания – 12В до 52В постоянного тока через разъем DC
• Габариты – 16 x 10 см

Это похоже на мини-плату XWR-A1, используемую для организации mesh-сети WiFi 7 с одним Guardian и несколькими платами Extender. Компания также разрабатывает программное обеспечение, чтобы Guardian мог функционировать как контроллер для десятков или сотен экстендеров, позволяя системе использоваться в качестве открытой Wi-Fi системы корпоративного уровня, не требующей облака, способной покрывать очень большие площади.

Трудно представить единое приложение, которое может использовать все функции Nexalta Guardian NXG0042AI и плат расширения. Компания описывает Guardian как все-в-одном решение «под ключ» или швейцарский нож технологий с предустановленным программным обеспечением для безопасных коммуникаций и обмена данными. Он предназначен для опытных пользователей, SMEs и филиалов предприятий, которые хотят разместить собственное частное облако с локальной поддержкой AI. Вводное видео в основном описывает аппаратное обеспечение.

Более подробная информация о программном обеспечении доступна на странице Kickstarter , хотя информация разбросана и трудна для восприятия. Вознаграждения начинаются от 338 евро за плату Nexalta Extender, а базовый Guardian требует взноса в 599 евро. Это со встроенным только 2.4 ГГц WiFi, без дополнительных WiFi-модулей, eSIM, GPS, UWB, AI-ускорителей или system-on-modules. Существуют различные конфигурации до 1448 евро за один Guardian, а также комплекты с несколькими системами. Ожидается, что вознаграждения будут отправлены между апрелем и июлем 2026 года в зависимости от выбранного уровня.
