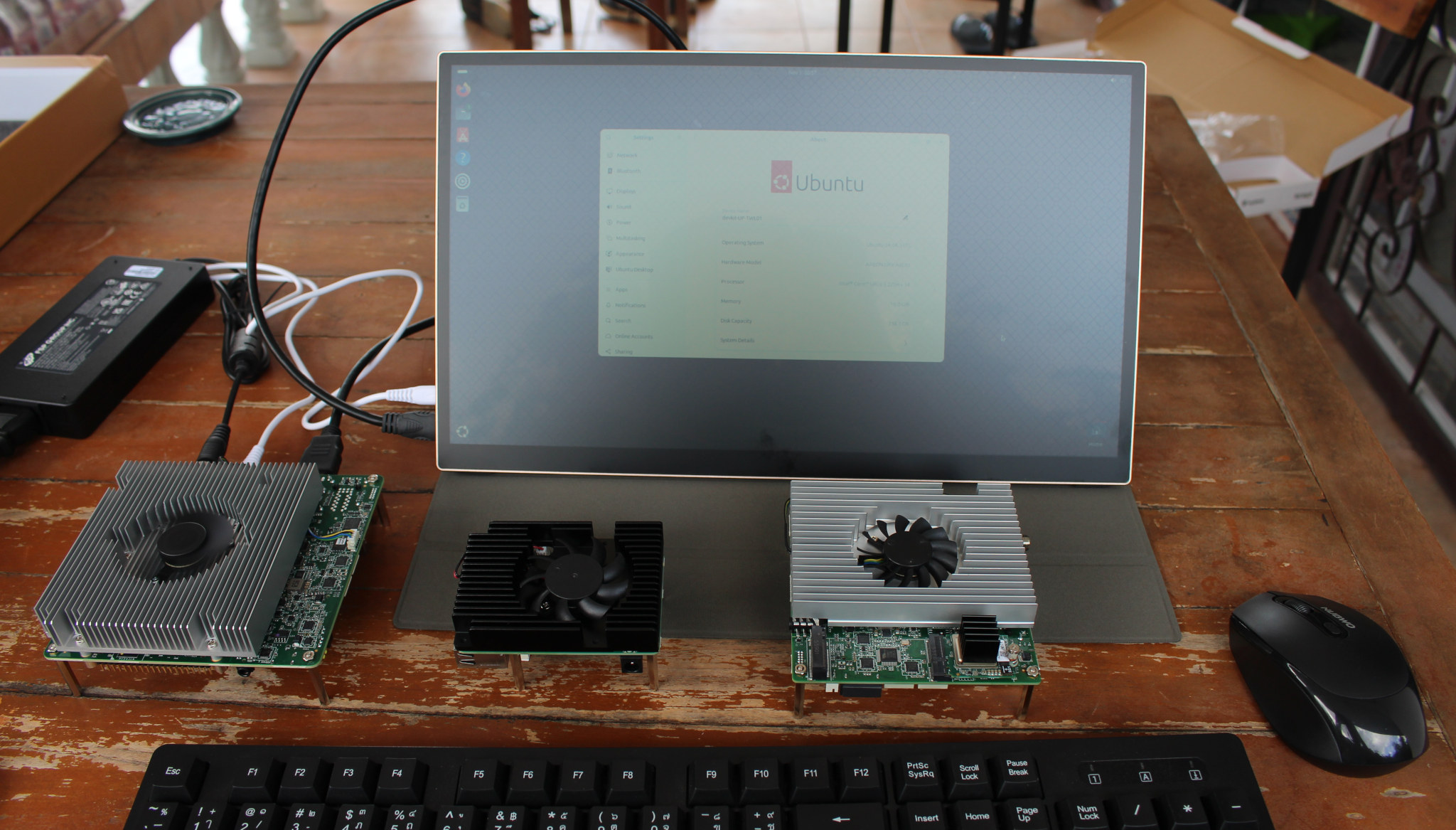

AAEON предоставил для обзора три Intel-based UP AI комплекта для разработки: компактную плату размером с банковскую карту на базе Intel N150 UP TWL , модель на базе Intel N150 UP Squared Pro TWL со слотами расширения M.2 и модулем Hailo-8L, а также более производительный UP Xtreme ARL , оснащенный 14-ядерным процессором Intel Core Ultra 5 225H.
Они предлагают начальный, средний и высокий уровень как x86-альтернативы для AAEON NV8600-Nano AI комплекта для разработки , рассмотренного в прошлом августе, который был оснащен NVIDIA Jetson Orin Nano 8GB. Все три модели поставляются с Ubuntu Pro 24.04 и поддерживают UP AI Toolkit и платформу управления IP-видео Network Optix’ Nx Meta . Все три модели будут рассмотрены отдельно, но в этой первой части рассматривается аппаратное обеспечение и проводится быстрая проверка одной из плат.
Распаковка
Это комплекты для разработки, которые включают не только плату, но и ту же USB VGA камеру, предоставленную с комплектом NV8600-Nano, блоки питания, а UP Squared Pro TWL дополнительно добавляет AI-ускоритель Hailo-8L M.2 и небольшой, но массивный радиатор.
Подробные спецификации каждой модели здесь не приводятся, поскольку они уже были представлены в ссылках на статьи во введении. Проведем распаковку для каждой платы/комплекта.
UP TWL – Начальный AI комплект для разработки
UP TWL AI Dev Kit поставляется с платой на Intel N150 с 8GB оперативной памяти и 64GB флеш-памяти, четырьмя стойками, руководством по безопасности, блоком питания 12V/5A со стандартным круглым разъемом DC и USB VGA камерой.
На нижней стороне платы в основном расположены 40-контактный GPIO-разъем, 10-контактный разъем с интерфейсами USB 2.0 и UART, 4-контактный передний разъем, 64GB флеш-память Kingston eMMC и батарейка RTC.
Верхняя сторона содержит процессор Intel N150 Twin Lake и чипы оперативной памяти, закрытые радиатором с вентилятором для охлаждения. Если предпочтительна модель без вентилятора, то UP TWLS является подходящим вариантом, но она не предлагается в составе комплекта для разработки.
Одноплатник UP TWL оснащен портом Gigabit Ethernet, портом HDMI и тремя портами USB 3.0.
Для UP TWL SBC существует несколько SKU, но AI Dev Kit поставляется с моделью, имеющей 8GB RAM, 64GB eMMC флеш-память и процессор Intel Processor N150.
Хотя он позиционируется как комплект для AI разработки, заметно отсутствие выделенного AI-ускорителя или слота M.2 для его добавления. Это означает, что AI-нагрузки будут выполняться на CPU и GPU в Intel Processor N150, хотя при необходимости всегда можно добавить USB 3.0 AI-ускоритель, но он не предоставляется в составе комплекта.
UP Squared Pro TWL – Комплект для AI разработки среднего уровня на Intel N150 с Hailo-8L
UP Squared Pro TWL также поставляется с VGA USB камерой и добавляет модуль Hailo-8L. В комплект также входят четыре стойки и две гайки, руководство по безопасности и более мощный блок питания 12/6A с фиксируемым разъемом DC.
Нижняя сторона платы содержит 40-контактный GPIO-разъем, ряд разъемов для расширения, коннектор MIPI CSI, батарейку RTC, порт SATA и сокет M.2 3052 B-key со слотом для SIM-карты для сотовой связи.
Верхняя сторона также оснащена активным кулером, но добавляет сокеты M.2 для модулей Key-M 2280 и Key-E 2230 для добавления AI-ускорителей, хранилища и/или беспроводной связи.
UP Squared Pro TWL также предлагает дополнительные интерфейсы: два порта Gigabit Ethernet, видеовыходы DP и HDMI, два порта USB 3.2 Type-A и порт USB 3.2 Type-C. На этой стороне также расположены фиксируемый DC-коннектор и кнопка питания.
Плата UP Squared Pro TWL, представленная в комплекте для разработки, также оснащена процессором Intel Processor N150, 8GB RAM и 64GB eMMC флеш-памятью.
Этот комплект поддерживает до 214 TOPS при использовании модуля AI-ускорителя Metis , но он не предоставляется в версии комплекта, которую получили, и модуль Hailo-8L обеспечивает 13 TOPS вместо этого.
UP Xtreme ARL – Комплект для AI разработки высокого класса с процессором Intel Core i5 Arrow Lake
UP Xtreme ARL AI Dev Kit является флагманской версией экосистемы UP AI от AAEON. Он поставляется с USB VGA камерой, блоком питания 19V/6.32A (120W) с фиксируемым разъемом DC, четырьмя стойками и гайками, руководством по безопасности и примечанием: «Лицензия обязательна для устройств, отличных от оценочных, для предустановки ОС Ubuntu и предоставления гарантии от Canonical». Вероятно, это связано с тем, что Ubuntu Pro 24.04 требует лицензии для получения полной поддержки.
Нижняя сторона платы содержит 40-контактный GPIO-разъем, расположенный рядом 3.5mm аудиоразъем, несколько разъемов, коннектор MIPI CSI, батарейку RTC и четыре слота M.2: сокет M.2 2230 E-Key, 2x сокета M.2 2280 M-Key (PCIe Gen 4 [x4]) и сокет M.2 3052 B-Key со слотом для Nano SIM. Один из сокетов M.2 Key-M занят 256GB SSD Kingston и скрывает под собой M.2 2230 E-Key.
Верхняя часть платы оснащена активным кулером с радиатором и вентилятором, как и две другие модели.
Одноплатник UP Xtreme ARL также имеет один порт Gigabit Ethernet, один порт 2.5GbE, два порта HDMI, видеовыход DisplayPort, два порта USB 3.2, фиксируемый разъем DC и кнопку питания.
UP Xtreme ARL AI Dev Kit поставляется с одноплатником на базе Intel Core Ultra 5 225H и 16GB RAM. Хранилище не указано на упаковке, но, как было отмечено выше, установлен 256GB M.2 NVMe SSD.
Комплект поддерживает до 83 TOPS, обеспечиваемых CPU, GPU и AI-ускорителем Intel AI Boost в составе SoC Intel Core Ultra 5 225H, но его также можно расширить сторонними AI-ускорителями, такими как упомянутый модуль Metis.
Подготовка аппаратного обеспечения и первая загрузка Ubuntu Pro 24.04
Для подготовки аппаратного обеспечения требуется немного действий. В основном это установка стоек. В некоторых случаях может потребоваться удалить винты для замены их стойками, но это просто. Также был установлен модуль Hailo-8L на одноплатник UP Squared Pro TWL.
Небольшой радиатор на модуле Hailo-8L не был установлен при съемке фотографий выше, но это было сделано позже. Было решено загрузить одну из плат: UP Xtreme ARL. Были подключены сенсорный дисплей (Reflective LCD) через HDMI и USB, RF-адаптер для комбо беспроводной клавиатуры и мыши, и блок питания. Кабель питания не входит в комплекты, но это стандартный
кабель питания «PC PSU», который, вероятно, найдется дома или в офисе.
Система загрузилась без проблем, и удалось войти в систему под пользователем «devkit» с паролем «devkit».
На этом все на сегодня. В следующих частях обзора будут протестированы все платы с Ubuntu Pro 24.04, проверены функции и проведены тесты производительности как обычно, но основное внимание будет уделено аспекту AI. Потребуется изучить больше, чтобы определить, какие AI-нагрузки тестировать. Возможно, будет запущен Nx Meta, как для AAEON NV8600-Nano AI комплекта для разработки , или выполнено что-то совершенно иное. Документация для комплектов на GitHub , вероятно, является хорошим местом для начала.
Благодарность AAEON за предоставление трех UP AI комплектов для разработки для обзора. Начальный UP TWL AI Dev Kit стоит $279, средний UP Squared Pro TWL начинается от $469, а флагманский UP Xtreme ARL – $899. Это цены для рассмотренных комплектов, но можно также добавить несколько аксессуаров или выбрать более мощный M.2 AI-ускоритель. Все три модели доступны в магазине UP , и больше деталей можно найти на странице продуктов .
