Промышленные SoM и SBC на базе Allwinner T153 оснащены комбинацией ядер Arm Cortex-A7 и RISC-V.

Плата оснащена до 1 ГБ оперативной памяти DDR3, 8 ГБ флеш-памяти eMMC, тремя портами Gigabit Ethernet, двумя интерфейсами CAN-FD, RS-485 и локальной шиной для расширения PSRAM или FPGA. Варианты отображения включают поддержку интерфейсов RGB, LVDS и MIPI DSI, а входы для камеры представлены через параллельный интерфейс или MIPI CSI. Дополнительные вводы-выводы включают несколько UART, I²C, SPI, I²S, GPADC и варианты GPIO, а также Wi-Fi/Bluetooth, порт USB Type-C OTG и разъем Mini PCIe для 4G-модулей. Целевые области применения включают системы реального времени и граничные вычисления, промышленную автоматизацию, IoT-шлюзы и встраиваемые системы.

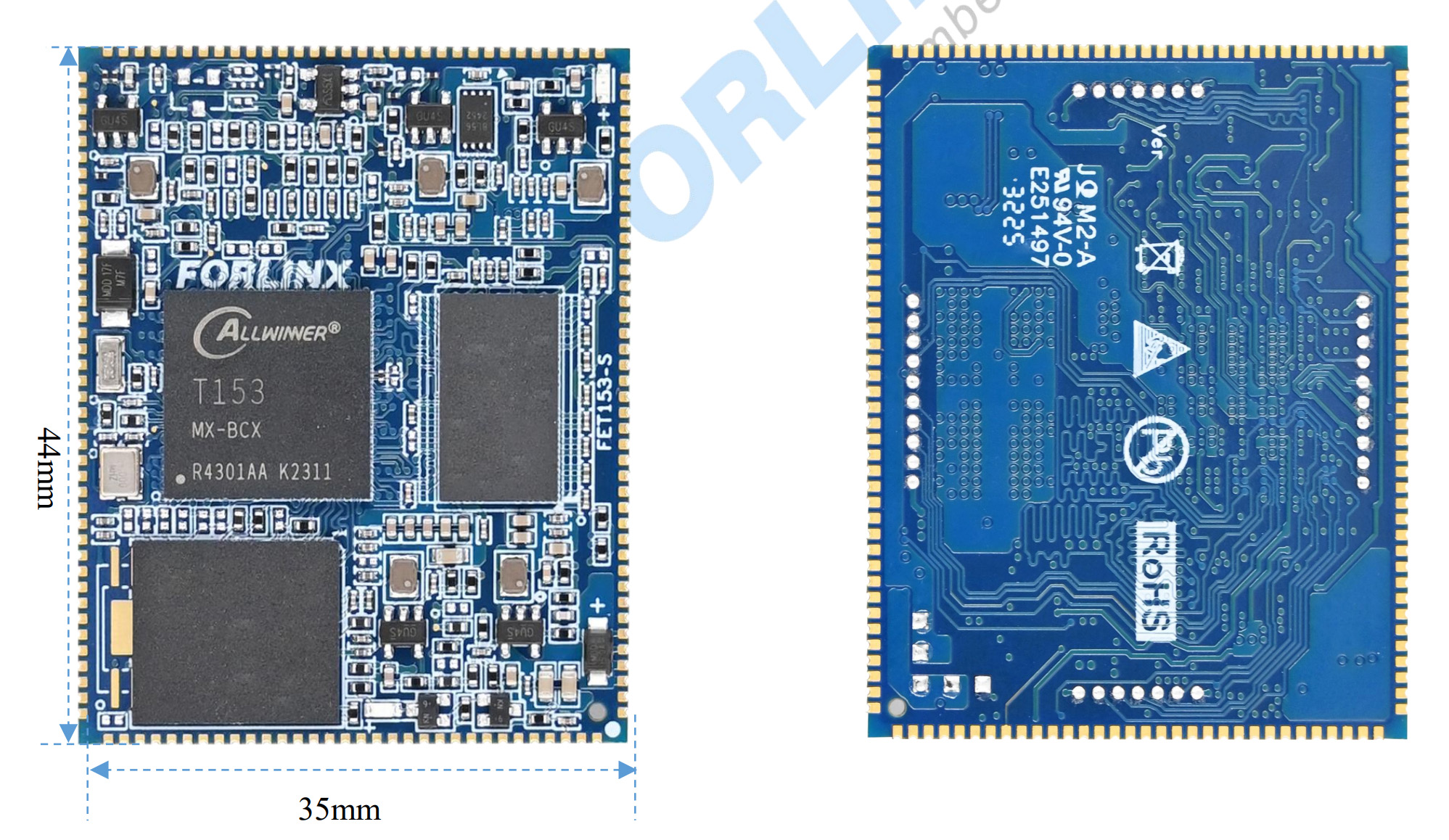

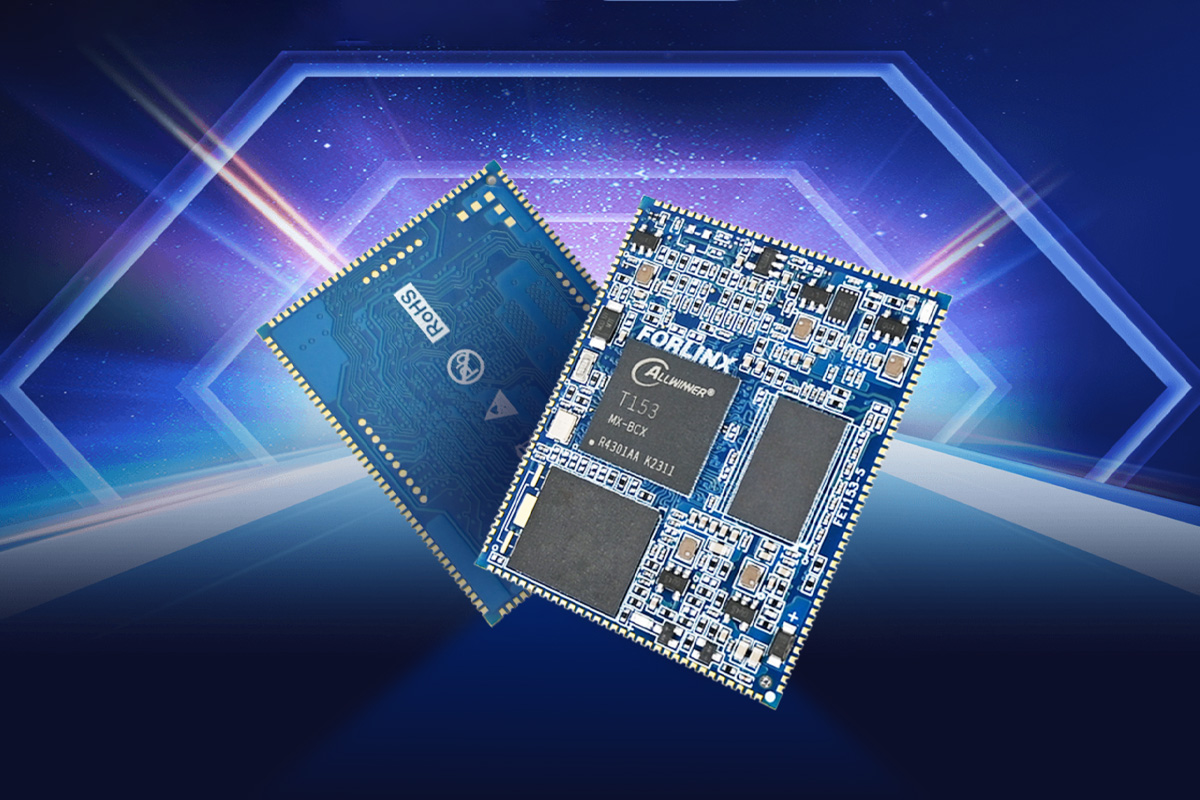

Системный модуль Forlinx FET153-S

Характеристики:

• Система на кристалле – Allwinner T153
  • Центральный процессор
    • 4 ядра Arm Cortex-A7 с частотой до 1,6 ГГц
    • Ядро RISC-V XuanTie E907 с частотой до 600 МГц
  • Графический процессор – Только 2D GPU
  • Блок видеопроцессора отсутствует, блок нейропроцессора отсутствует
  • Аппаратный движок шифрования и поддержка безопасной загрузки
• Системная память – 256 МБ, 512 МБ или 1 ГБ DDR3
• Накопитель
  • 256 МБ, 512 МБ NAND Flash или
  • До 8 ГБ флеш-памяти eMMC
• Вводы-выводы через 185 контактов краевого соединителя + интерфейс LGA; краевые контакты с шагом 0,4 мм и контактные площадки LGA с шагом 0,47 мм
  • Накопитель – 2x SDIO (1x слот для SD-карты, 1x интерфейс SDIO, только 3,3 В)
  • Дисплей
    • 1x MIPI DSI (4 линии, до 1920×1200 @ 60 кадр/с)
    • 1x RGB LCD (до 1920×1080 @ 60 кадр/с; RGB888/666/565)
    • 2x LVDS (до 1920×1080 @ 60 кадр/с dual-link или 1366×768 single-link)
  • Камера
    • 1x Параллельный CSI (8/10/12/16-бит, до двух 1080p при 30 кадр/с)
    • 2x MIPI CSI (4 линии / 2+2 линии, до 1,0 Гбит/с на линию)
    • Встроенный ISP с поддержкой до 2 сенсоров (1 Мп при 30 кадр/с онлайн / 2 Мп при 30 кадр/с оффлайн)
  •   Аудио
    • 1x встроенный аудиокодек (LINEOUT)
    • До 3x интерфейсов I²S (частота дискретизации 8 кГц–384 кГц)
    • 1x интерфейс DMIC
    • 1x OWAIN/OUT однолинейный аудио
  • Сетевые интерфейсы – 3x Gigabit Ethernet (RMII/RGMII, 10/100/1000 Мбит/с)
  • USB
    • 1x USB 2.0 DRD (OTG, 480 Мбит/с)
    • 1x USB 2.0 Host (480 Мбит/с)
  • Прочие вводы-выводы
    • 10x UART (UART0 для отладки)
    • 5x TWI / I²C
    • 4x SPI (до 100 МГц, SPI1 также поддерживает режим DBI)
    • 24x GPADC (12-бит, макс. частота дискретизации 1 МГц)
    • 1x TPADC (4-проводной резистивный тач)
    • 30x PWM/PWMCS (выходная частота 0–24 МГц или 0–100 МГц)
    • 1x LEDC (до 800 кбит/с для управления умными светодиодами)
    • 1x IRTX, 4x IRRX
    • 1x Local Bus (8/16/32-бит, до 100 МГц, поддерживает связь с FPGA/PSRAM)
    • До 140 GPIO
  • Безопасность
    • Поддерживает 20-контактный доверенный модуль
    • Аппаратный движок шифрования и безопасная загрузка
• Напряжение питания – 5 В постоянного тока
• Габариты – 44 x 35 мм
• Температурный диапазон – от -40°C до +85°C (промышленный класс)

На странице продукта упоминается, что модуль FET153-S выводит 185 контактов через краевой соединитель + интерфейс LGA. Это может вызвать некоторую путаницу, но при ближайшем рассмотрении видно, что через краевой соединитель имеется только 146 металлизированных сквозных отверстий, а остальные контакты доступны через интерфейс LGA под модулем.

Что касается программной поддержки, устройство поддерживает Linux 5.10 с полным исходным кодом, Qt 5.15 для разработки графического интерфейса и драйверы для ключевых периферийных устройств, таких как дисплей, камера, аудио и сеть. Также включены тестовые процедуры, часто задаваемые вопросы и руководства по разработке для помощи в отладке и интеграции программного обеспечения. Forlinx сообщает, что технические файлы, связанные с продуктом, предоставляются через Dropbox, но для получения ссылки для скачивания необходимо связаться с компанией после покупки.

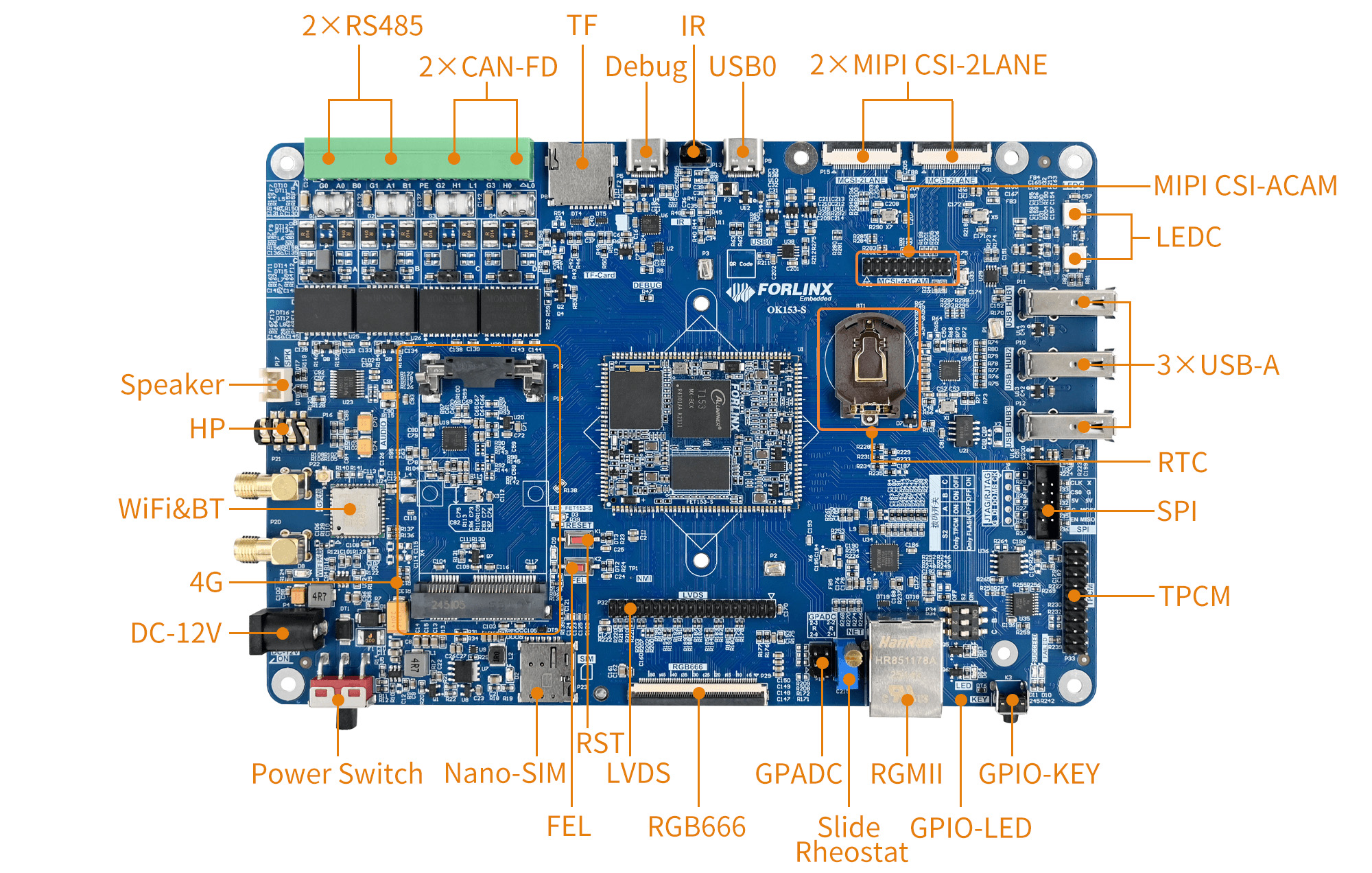

Одноплатный компьютер Forlinx OK153-S

Характеристики:

• Системный модуль – Forlinx FET153-S, как описано выше
• Накопитель – Слот для карты MicroSD
• Интерфейсы дисплея
  • 4-линейный MIPI DSI до 1080p при 60 кадр/с
  • Двухканальный LVDS до 1080p при 60 кадр/с
  • 18-битный (RGB666) RGB светодиод на плате, с разрешением до 1080p при 60 кадр/с
  • Только один из интерфейсов RGB, LVDS или MIPI-DSI может использоваться одновременно
• Камера
  • 2x MIPI-CSI (по 2 линии каждый)
    • Поддерживает модули, такие как OV5645
    • Поддерживается AHD-to-MIPI-CSI через переходную плату
•   Аудио
  • 3,5-мм 4-контактный разъем для наушников с поддержкой наушников + микрофона
  • 1x монофонический выход для динамика (разъем JST)
  • Аудиоинтерфейс (I²S) разделяется между аудио и Bluetooth
• Сетевые интерфейсы
  • Порты Gigabit Ethernet RJ45 10/100/1000 Мбит/с
  • Модуль Wi-Fi 4 & Bluetooth 4.0 через модуль 6221A-SRC и SMA-антенный разъем
  • Опциональный модуль 4G LTE через разъем mini PCIe (USB 2.0), слот для Nano SIM-карты и SMA-антенный разъем
• USB
  • 1x USB Type-C для отладки, преобразует UART в USB, поддерживает оба ядра Arm и RISC-V
  • 1x USB Type-C USB0 для нативного USB OTG
  • 3x порта USB 2.0 Host (до 480 Мбит/с, через хаб)
• Последовательный интерфейс через клеммную колодку
  • 2x CAN Bus и CAN-FD с гальванической развязкой и защитой.
  • 2x порта RS-485 с автоматическим управлением TX/RX, схемой защиты
• Расширение
  • Слот Mini PCIe для 4G-модуля (например, Quectel EC20)
  • SPI / JTAG / RJTAG, мультиплексированы и доступны через разъем с шагом 2,54 мм
• Отладка
  • Преобразователь USB-to-serial через порт USB Type-C
  • JTAG через разъем
• Прочее
  • Переключатель включения/выключения питания
  • Кнопки Reset, Program и пользовательская
  • 2x кнопки LEDC
  • 2x светодиода, управляемые через GPIO
  • 1x выход LEDC (для управления умными светодиодами)
  • Встроенная микросхема RTC и держатель для батарейки-таблетки
  • 4x канала GPADC (1,8 В), включает тестовый потенциометр на несущей плате
  • Встроенный ИК-приемник
  • Разъем TPCM на плате (Компания не уточняет его назначение, возможно, для сенсорной панели, температуры или это внутреннее обозначение)
• Питание – Разъем для внешнего источника питания 12 В постоянного тока
• Габариты – Уточняются

Ранее Forlinx представила энергоэффективный системный модуль FET3506J-S , который предлагает схожие характеристики. Однако Forlinx FET153-S является первым системным модулем на базе системы на кристалле Allwinner T153 Arm+RISC-V, в то время как существует множество других аппаратных платформ на RK3506.

Forlinx обычно не предоставляет информацию о ценах на свои системные модули и отладочные платы, и этот случай не является исключением. Более подробная информация о продукте доступна на страницах пресс-релиза и продуктовых страницах системного модуля FET153-S и одноплатного компьютера OK153-S .
