AAEON GENE-ARH6 – 3.5-дюймовая субкомпактная промышленная одноплатная система с однокристальной системой Intel Core Ultra 200H/U

GENE-ARH6 от AAEON представляет собой 3.5-дюймовую субкомпактную промышленную одноплатную систему на базе процессоров Intel Core Ultra 200H/U «Arrow Lake», которая обеспечивает до 96 TOPS производительности ИИ при оснащении однокристальной системой Intel Core Ultra 7 255H.

Плата поддерживает до 96 ГБ оперативной памяти DDR5 и несколько выходов для дисплеев через интерфейсы HDMI 2.1, DP 2.0, LVDS и eDP. Возможности подключения включают три порта Ethernet, четыре заголовка COM, GPIO, SMBus или I2C и несколько портов USB. Варианты расширения включают слоты M.2 для 5G, Wi-Fi 6E CNVi, хранилище PCIe Gen4 с RAID 0 или 1 и разъем FPC2 для дополнительных линий PCIe. Другие функции включают безопасность TPM 2.0, сторожевой таймер, вход постоянного тока 9–36 В и широкий температурный диапазон. Области применения: робототехника, мониторинг безопасности на основе логического вывода, автоматизация и надежные промышленные развертывания с широкими вариантами входного питания и подключения.

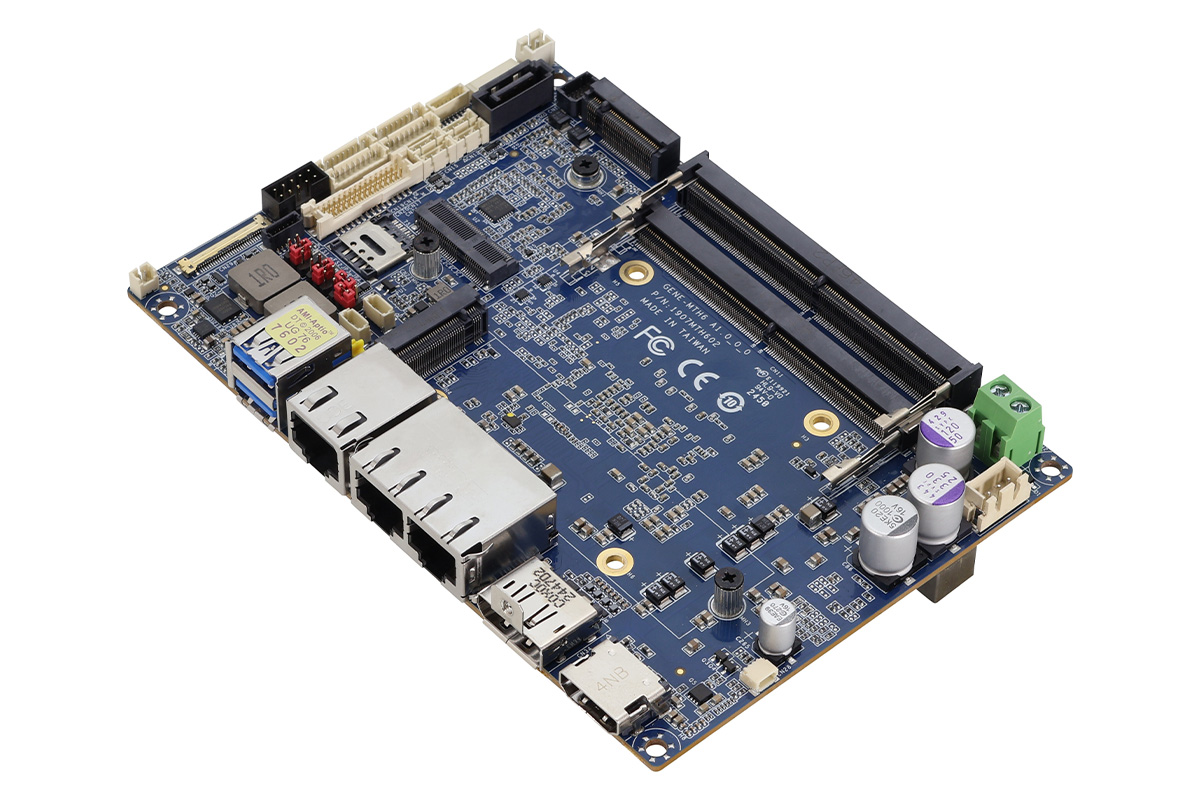

AAEON GENE-ARH6 3.5-Inch Intel Core Ultra SBC

Характеристики AAEON GENE-ARH6:

  • Arrow Lake    Однокристальная система (одна из следующих)
    • Процессор Intel Core Ultra 5 225H 14-ядерный (4P+8E+2LPE) с частотой до 4.90 ГГц, кэш 18 МБ, GPU Intel Arc 130T с 7 ядрами Xe @ 2.20 ГГц (макс. 63 TOPS) и Intel AI Boost (13 TOPS); Пиковые TOPS: 83; PBP: 28 Вт
    • Intel Core Ultra 5 225U – 2P+0E+2LPE / 6 потоков, базовая частота 1.5(P)+1.3(E) ГГц, турбо-частота 4.8 ГГц, кэш 12 МБ, 64 EU, Intel Graphics, TDP 15, MAX 57 Вт
    • Intel Core Ultra 7 255H 16-ядерный (6P + 8E + 2LPE) процессор Arrow Lake с частотой до 5.1 ГГц, кэш 24 МБ, GPU Intel Arc 140T (74 TOPS) и Intel AI Boost (13 TOPS); PBP: 28 Вт
    • Intel Core Ultra 7 255U    – 2P+4E+2LPE / 10 потоков, базовая частота 2.0(P)+1.7(E) ГГц, турбо-частота 5.2 ГГц, кэш 12 МБ, 64 EU, Intel Graphics, TDP 15 Вт, MAX 57 Вт
  • Системная память – До 96 ГБ DDR5-6400 через два слота SODIMM (2x 48 ГБ, non-ECC)
  • Хранилище
    • Сокеты M.2 2280 M-Key для NVMe SSD
    • SATA III 6.0 Гбит/с с коннектором питания SATA +5 В
  • Видеовыход
    • LVDS (двухканальный, до 1920×1080)
    • eDP 1.4b HBR3 (до 3840×2160 @ 60 Гц)
    • HDMI 2.1 (до 8K@60 Гц / 4K@120 Гц)
    • DP 2.0++ (до 7680×4320@60 Гц, 30 bpp)
    • До 4 одновременных дисплеев
  • Аудио – Линейный вход/Линейный выход/Микрофон (Аудиофункция недоступна для SKU WiTAS)
  • Камера – MIPI-CSI через 61-контактный FPC-коннектор
  • Сетевые подключения
    • 1x порт Intel I219 GbE RJ45
    • 2x порта Intel I226 2.5GbE RJ45 (Intel vPro поддерживается с Ultra 7 265H)
    • Опционально Wi-Fi и Bluetooth через сокет M.2 E-Key
    • Опционально 4G LTE/5G через сокет M.2 B-Key и слот для NanoSIM-карты
  • USB
    • 2x порта USB 3.2 Gen 2 (задняя панель ввода-вывода)
    • 4x USB 2.0 (внутренний заголовок)
  • Последовательные порты
    • 2x RS-232/422/485 через контактный заголовок (COM1 и COM2)
    • 2x RS-232 (COM3 и COM4)
  • Расширение
    • 8-битный DIO
    • Разъем FPC2 (PCIe Gen4 x4 x2), поддержка RAID 0/1
    • Сокет M.2 2230 E-Key (PCIe 3.0 x1 + USB 2.0), поддержка Wi-Fi 6E CNVi
    • Сокет M.2 2280 M-Key (PCIe Gen 4 [x4])
    • Сокет M.2 3052 B-Key (PCIe Gen 3 [x1], USB 3.2 Gen 2 [x1]) в сочетании со слотом Nano SIM (USB 3.0)
  • Безопасность – Встроенный TPM 2.0
  • Разное
    • SMBus/I²C (По умолчанию: SMBus)
    • 4-проводной разъем вентилятора
    • передняя панель (PWR, HDD LED, Reset, зуммер)
    • UEFI BIOS
    • Сторожевой таймер (55 уровней)
  • Питание – +9В до +36В постоянного тока (опционально +12В), разъем Phoenix 2-контактный или 4-контактный (AT/ATX, поддержка 3-контактного ATX)
  • Потребление энергии
    • Ultra 7 + 2x 48GB DDR5 – 5.44A @ 12V (типичное)
    • Ultra 7 + 1x 48GB DDR5 – 9.56A @ 12V (максимальное)
  • Габариты – 146 мм x 101,7 мм
  • Вес – 400 грамм (0,88 фунта)
  • Диапазон температур – Рабочий – 0°C ~ 60°C, Хранение – -40°C ~ 85°C
  • Влажность – 0% ~ 90% относительной влажности, без конденсации
  • Наработка на отказ – 753,493 часа (около 86 лет)
  • Сертификации – CE/FCC Class A

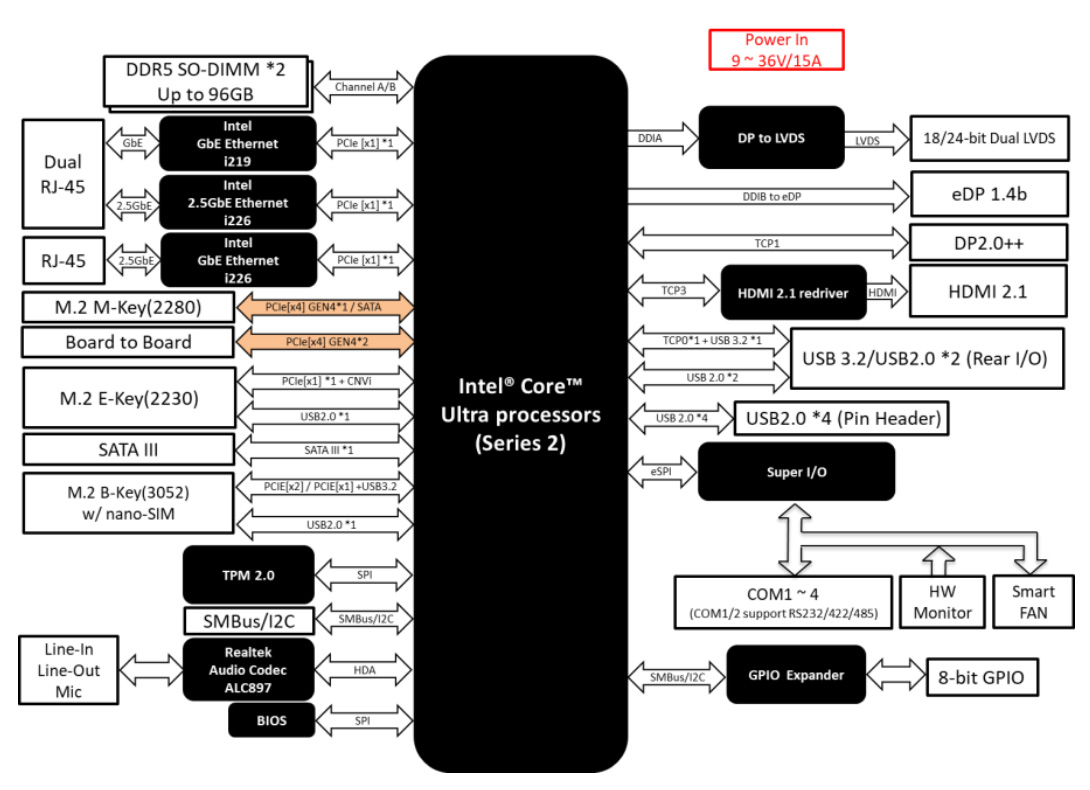

AAEON GENE ARH6 Block Diagram
Блок-схема AAEON GENE-ARH6

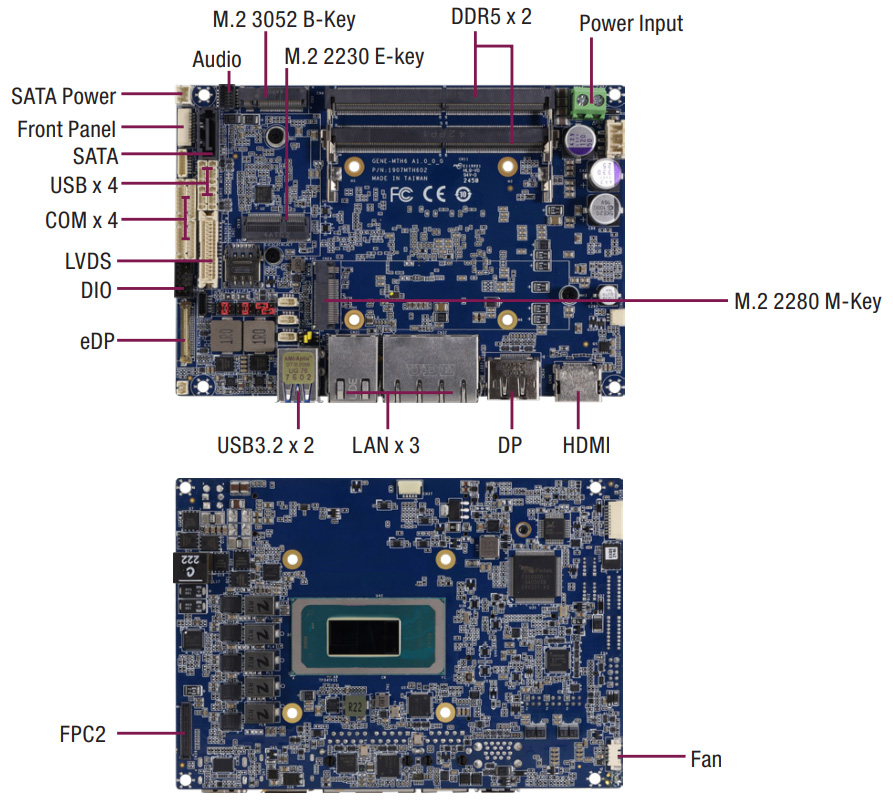

AAEON GENE ARH6 Hardware Overview
Обзор аппаратного обеспечения GENE-ARH6

Ранее AAEON представила UP Xtreme ARL , платформу для создателей, построенную на тех же Intel Core Ultra SoC. Она предназначена для приложений AI, робототехники и периферийных вычислений в экосистеме, ориентированной на разработчиков. Новая GENE-ARH6, с другой стороны, оснащена тем же Core Ultra SoC, но в прочном промышленном форм-факторе SBC с более широким диапазоном входного напряжения (9~36В), расширенным хранилищем с поддержкой RAID и различными интерфейсами ввода-вывода для встраиваемых систем и промышленной автоматизации.

Компания указывает, что плата поддерживает операционные системы Windows 10 и Windows 11 (64-разрядные), а также Ubuntu 24.04.2 LTS с ядром Linux 6.11.0-25-generic. AAEON также предоставляет техническое описание, драйверы, руководства и BIOS для платы, все это можно найти в разделе загрузок на странице продукта.

Промышленный AI одноплатный компьютер AAEON GENE-ARH6 формата 3,5 дюйма представлен в интернет-магазине компании за $884,00 (Ultra 5) и $1062 (Ultra 7) с ограниченным запасом (5 единиц на момент публикации). Стандартный комплект включает только материнскую плату, тогда как кулер процессора и теплораспределитель являются дополнительными аксессуарами, которые должны приобретаться отдельно. Все связанные загрузки, такие как техническое описание, BIOS, драйверы и руководства, доступны на странице продукта и страницах пресс-релизов .

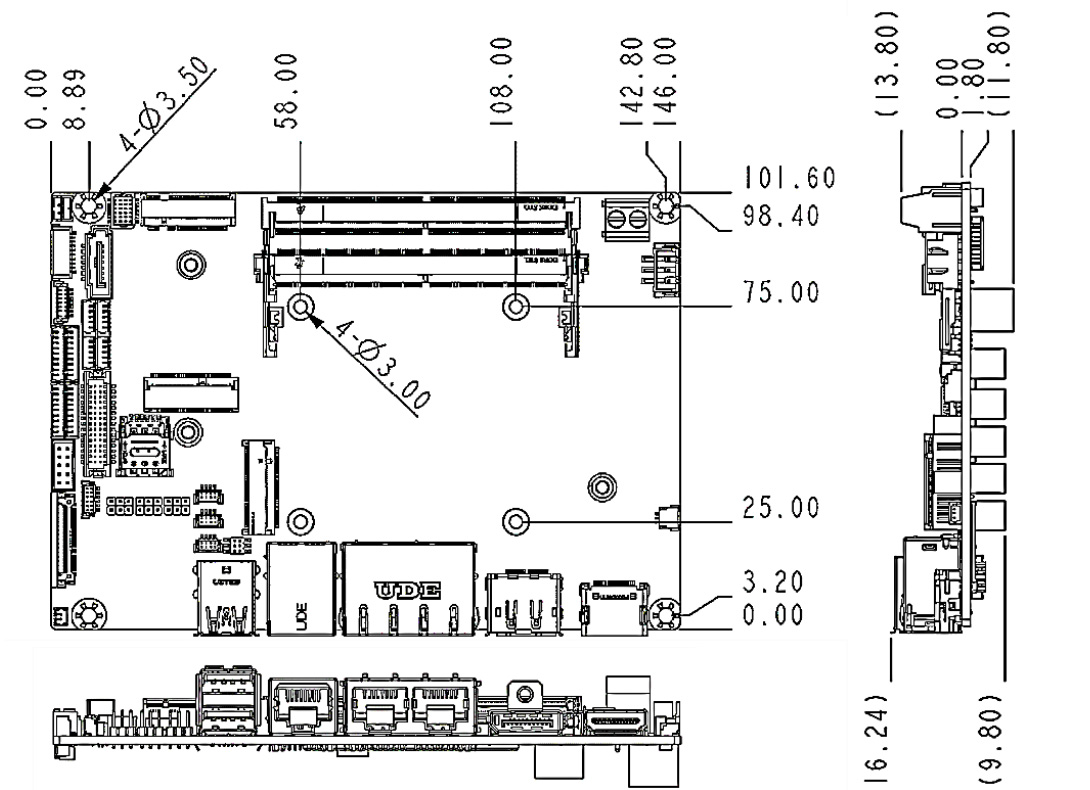

AAEON GENE ARH6 Dimensions

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
