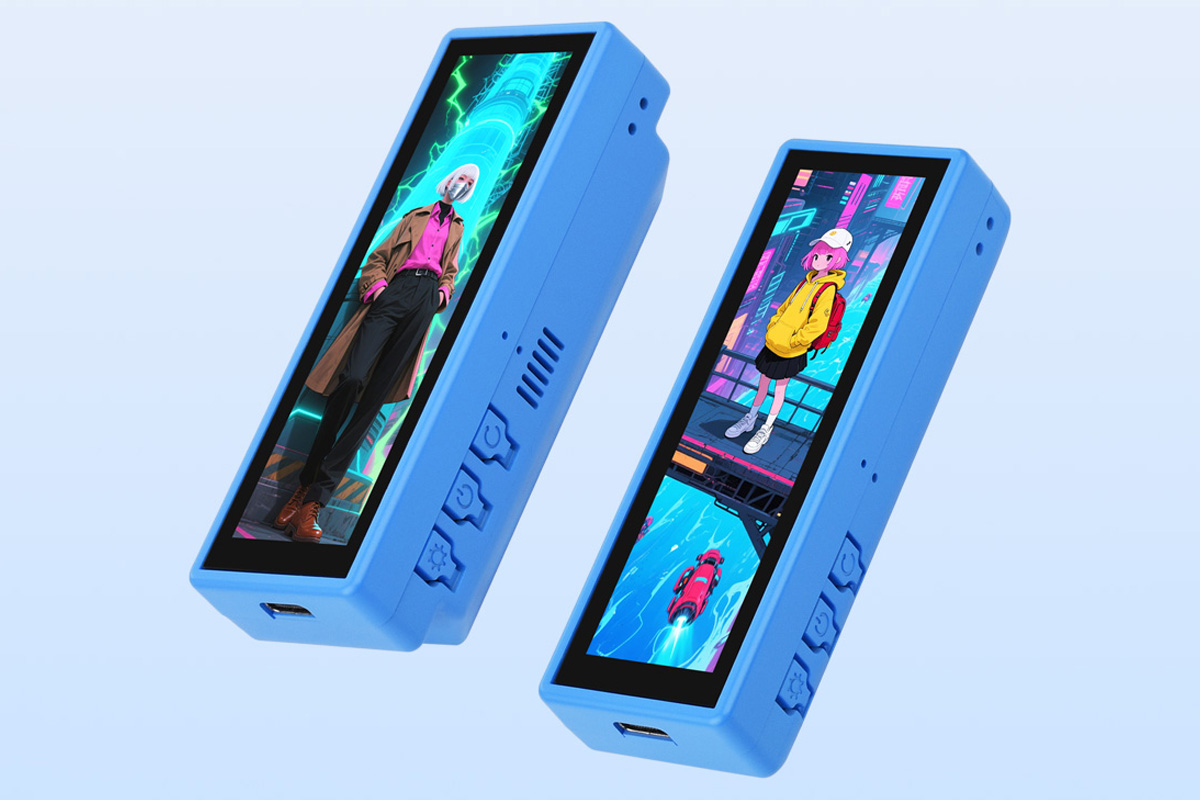

Waveshare недавно представила ESP32-S3-Touch-LCD-3.49, плату разработки на базе ESP32-S3 с широким сенсорным дисплеем (640×172) для HMI и голосовых приложений с ИИ, таких как портативные устройства, смарт-панели, счетчики, киоски и небольшие IoT-датчики.
Устройство выпускается в двух вариантах: вариант A поддерживает одну литиевую батарею 18650, а вариант B предназначен для Li-Po аккумулятора 3,7 В. Обе модели интегрируют подключение Wi-Fi и Bluetooth, два микрофона с эхоподавлением, выход на динамик, IMU, RTC, microSD-карту для хранения данных, USB-C для питания и программирования, а также имеются расширительные площадки для интерактивных сенсорных, аудио- и сенсорных приложений.

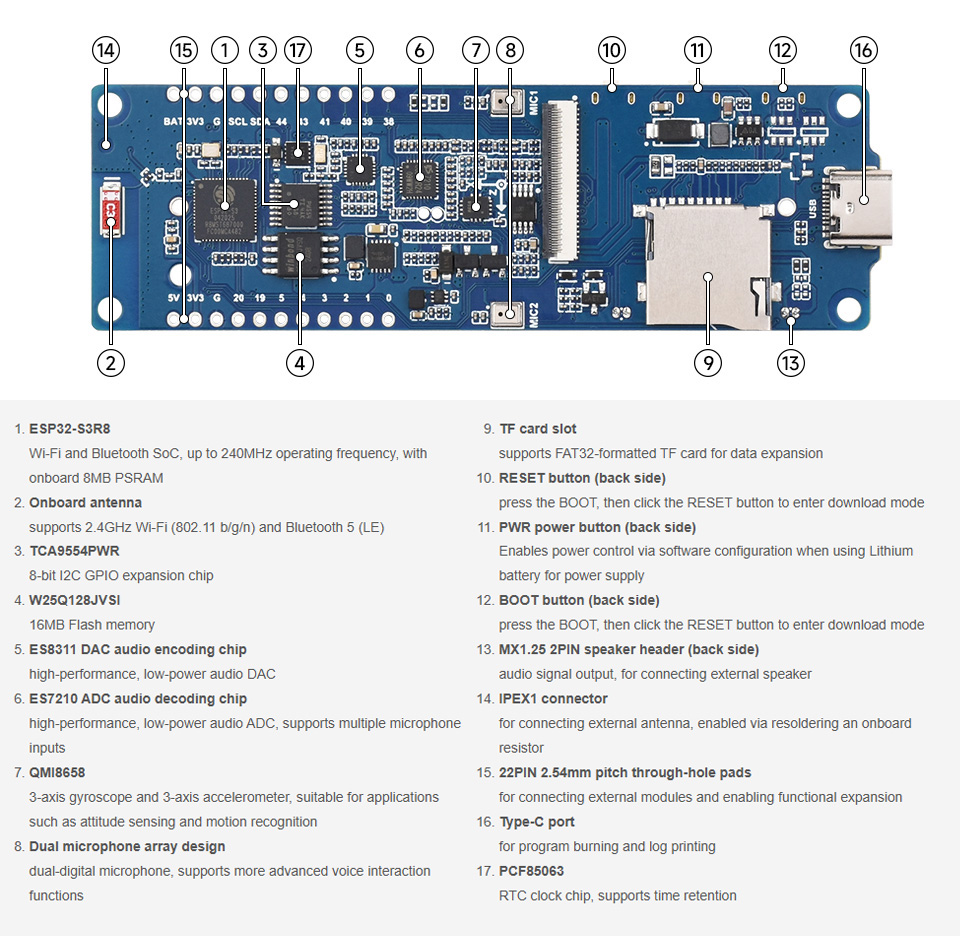

Характеристики Waveshare ESP32-S3-Touch-LCD-3.49:
- Беспроводной MCU – Espressif Systems ESP32-S3R8
- ЦП – Двухъядерный Tensilica LX7 с частотой до 240 МГц с векторными инструкциями для ускорения ИИ.
- Память – 512 КБ ОЗУ, 8 МБ PSRAM
- ПЗУ – 384 КБ
- Подключение – Wi-Fi 4 на 2,4 ГГц и Bluetooth 5.0 LE с поддержкой большого радиуса действия, скоростью передачи данных до 2 Мбит/с, mesh-сети.
- Хранение данных
- 16 МБ QSPI NOR flash
- Слот для карты MicroSD
- Дисплей
- 3,49-дюймовый IPS LCD
- Разрешение 640 x 172, 16,7 млн цветов
- Контрастность 1200:1, угол обзора 178°
- Драйвер дисплея AXS15231B, интерфейс QSPI
- Контроллер емкостного сенсорного ввода, интерфейс I2C
- Активная область дисплея – 84,00 × 22,58 мм
- Окно дисплея – 92,69 × 28,99 мм
- Аудио
- ES7210 АЦП – Многомикрофонное аудиодекодирование, энергоэффективное, высокопроизводительное
- ES8311 ЦАП – Энергоэффективный чип аудиокодирования
- Двойной цифровой микрофонный массив с эхоподавлением и шумоподавлением
- Разъем MX1.25 на 2 контакта для внешнего динамика
- USB – Порт USB Type-C для программирования, питания и вывода логов
- Расширение
- 22-контактные сквозные площадки расширения 2,54 мм
- 15-контактный заголовок с шагом 1 мм с 7x GPIO, 1x I2C, 1x UART, VBUS, 3,3 В и GND
- 2 площадки для USB 2.0 (также IO19 и IO20)
- Прочее
- Кнопки PWR, BOOT и Reset на обратной стороне
- Антенна – Встроенная PCB-антенна + разъем IPEX для внешней антенны
- QMI8658 – 6-осевой IMU (3-осевой гироскоп + 3-осевой акселерометр)
- PCF85063 – Чип часов реального времени RTC
- TCA9554PWR – 8-битный расширитель GPIO по I²C
- Питание
- 5 В через порт USB-C
- Литиевая батарея 3,7 В (разъем MX1.25 или держатель 18650, в зависимости от корпуса)
- Микросхема управления питанием для заряда/разряда аккумулятора

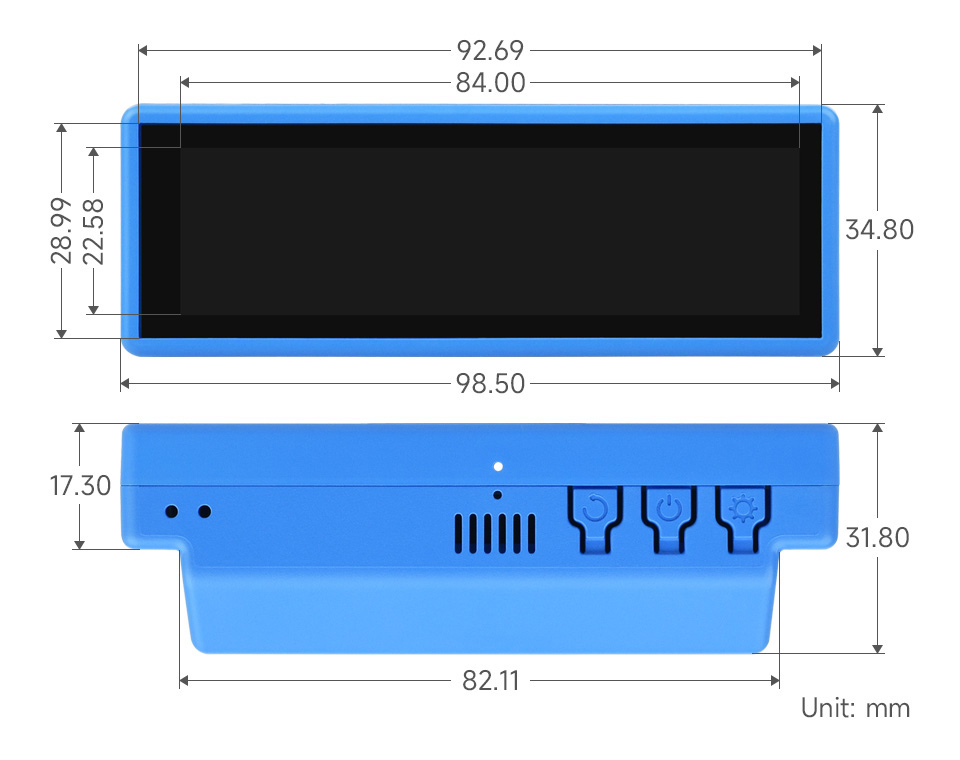

- Габариты
- Корпус A (версия с 18650) – 98,50 × 34,80 × 31,80 мм (с отсеком для батареи 82,11 × 17,30 мм)
- Корпус B (версия с Li-Po) – 98,50 × 34,80 × 22,80 мм

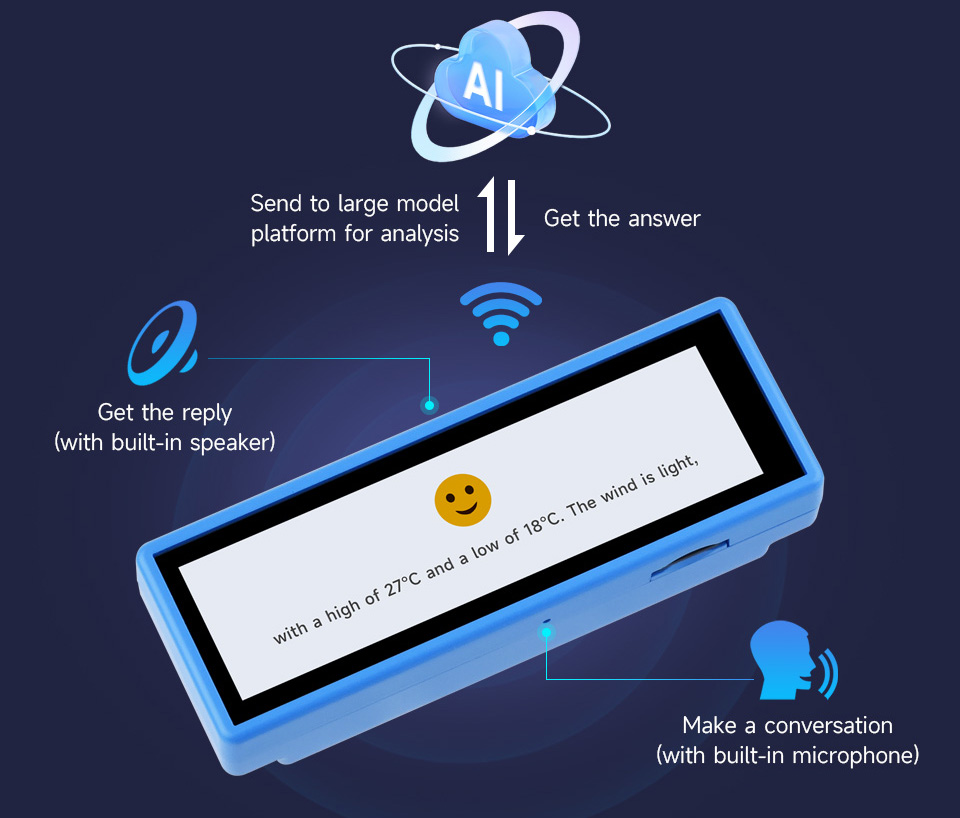

Устройство можно программировать как в Arduino IDE, так и в рамках ESP-IDF. С Arduino можно быстро создавать прототипы с помощью обширных библиотек сообщества и демонстрационных примеров GUI LVGL v8/v9, в то время как фреймворк ESP-IDF предлагает полный набор инструментов с компиляторами, отладчиками и интеграцией с VSCode для продвинутой разработки, но поддержка ограничена. Также поддерживается голосовое взаимодействие с ИИ с онлайн-платформами LLM (например, DeepSeek, Doubao), а также оффлайн-голосовое управление. Waveshare также предоставляет демонстрационный код для Wi-Fi AP/STA, SD-карты, IMU, RTC, аудио, управления батареей, рендеринга GUI и многого другого. Также совместима со сторонними инструментами проектирования пользовательского интерфейса, такими как SquareLine Studio, что делает плату подходящей как для быстрого прототипирования, так и для приложений производственного уровня.
Ранее мы писали о других платах разработки с дисплеем на базе ESP32, таких как ESP32-S3-Touch-AMOLED-1.8 , ESP32-P4-WIFI6-Touch-LCD-3.4C/4 и ESP32-C6-LCD-1.47 . Платы с широким дисплеем найти сложнее, и ближайшим конкурентом, который приходит на ум, является LILYGO плата T-Display-S3-Long , оснащенная ESP32-S3 и 3,4-дюймовым сенсорным дисплеем с разрешением 640×180, но продающаяся без корпуса.
Плата разработки с дисплеем от Waveshare доступна на AliExpress за $40,84 (без батареи) или $42,39 (полимерный литий) и на Amazon за $42,99 за обе версии. Также ее можно приобрести в официальном магазине Waveshare , где она продается по цене $29,99 или $31,99 в зависимости от варианта, но без учета доставки.
