OneKiwi KIWI 1P5 – это недорогая плата на базе ПЛИС GOWIN GW1N-UV1P5. Стоимостью $14, она предназначена для прототипирования, проектирования цифровой логики и образовательных применений.

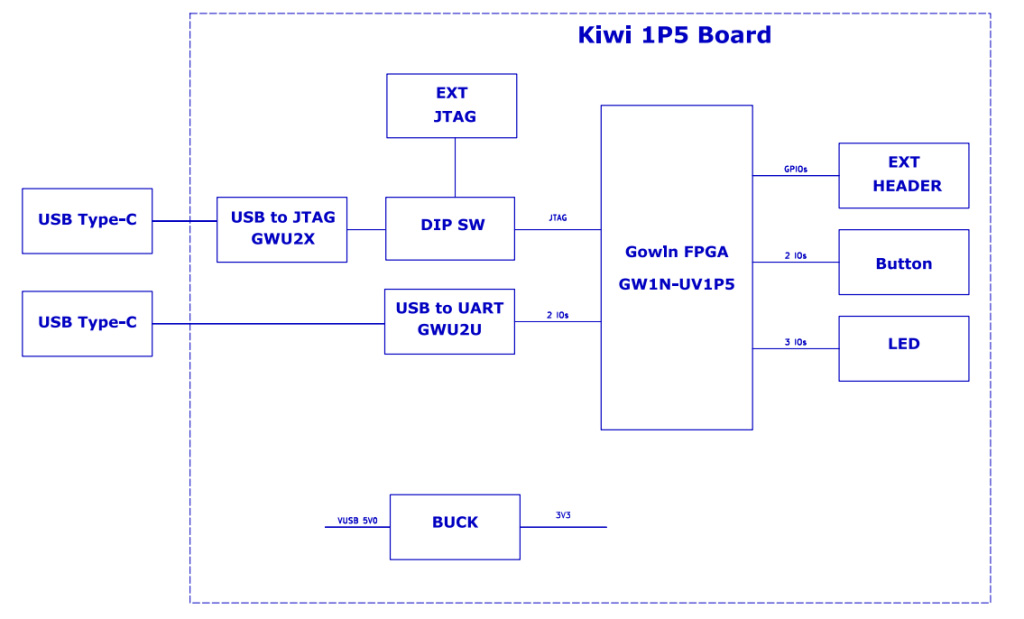

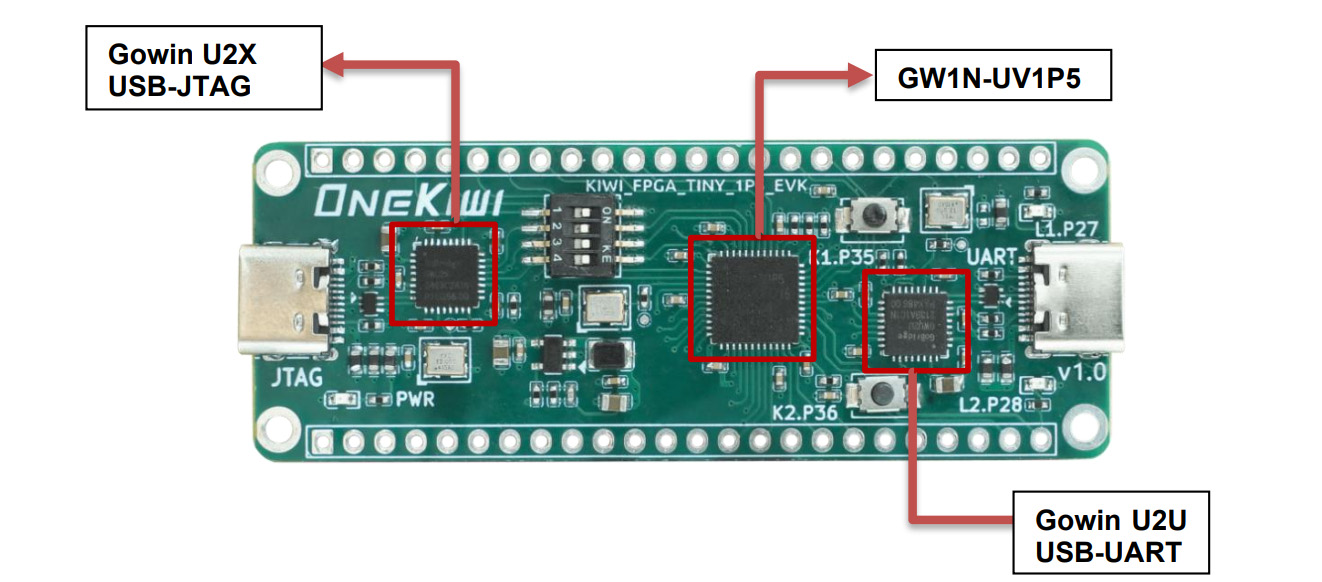

ПЛИС предлагает 1.5K логических элементов LUT4, 72 Кбит блочной SRAM, 96 Кбит внутрикристальной флэш-памяти и один ФАПЧ. Плата оснащена 40 пользовательскими выводами ввода-вывода через двухрядные разъемы с шагом 2.54 мм, а также встроенным портом USB-C для питания. Отладка и связь обеспечиваются встроенным отладчиком GOWIN USB-JTAG и мостом USB-UART, а для взаимодействия с пользователем есть две кнопки и два светодиода. Дополнительно, DIP-переключатель позволяет выполнять внешнее программирование ПЛИС.
Характеристики OneKiwi KIWI 1P5:
- Система на кристалле – Gowin GW1N-UV1P5
- 1 584 логических элемента
- 96 Кбит блочной SRAM
- 256 Кбит пользовательской флэш-памяти
- 2 ФАПЧ
- 6 банков ввода-вывода
- До 125 пользовательских линий ввода-вывода
- Встроенный жесткий процессор отсутствует
- USB
- Порт USB Type-C для питания и преобразования USB-UART
- Порт USB Type-C для отладки (преобразователь USB-JTAG)
- Отладка
- Отладчик Gowin U2X USB-JTAG через USB-C
- JTAG-переключатель для внешнего программирования ПЛИС

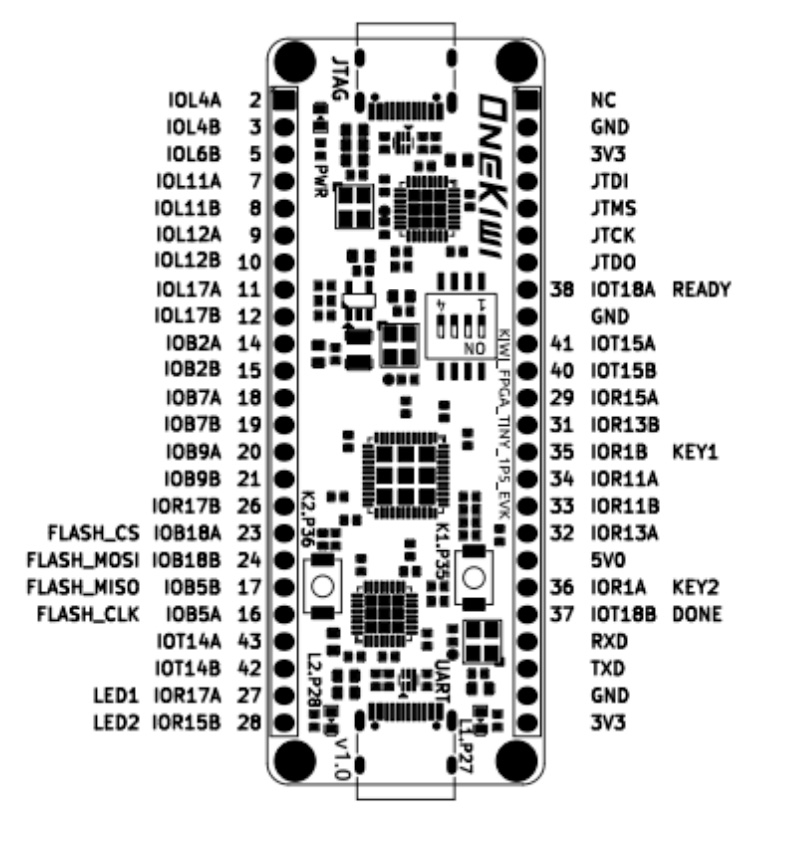

- Расширение – 40-контактный разъем с шагом 2.54 мм; поддержка ремаппинга выводов для SPI, I²C, MSPI; совместимость с уровнем 3.3 В
- Прочее
- 2 пользовательские кнопки (активный низкий уровень, логика 3.3 В)
- 2 пользовательских светодиода + 1 светодиод питания (3.3 В)
- Питание
- 5 В через порт USB-C
- Встроенный понижающий стабилизатор на 3.3 В
- Выводы 5 В, 3.3 В и GND на разъеме ввода-вывода
- Габариты – 70.00 мм x 22.86 мм
- Рабочая температура – от -40°C до 75°C (промышленный диапазон)
- Влажность – 10%–90%, без конденсации
С точки зрения поддержки программного обеспечения, KIWI 1P5 можно программировать с помощью цепочки инструментов GOWIN EDA . Ее также можно использовать для симуляции и анализа волновых форм через инструмент HDL-симуляции Modelsim, с дополнительными практическими примерами от OneKiwi , которые охватывают такие темы, как управление светодиодами, генерация ШИМ, UART-связь и устранение дребезга кнопок с использованием конечных автоматов. Документация включает в себя схему подключения и техническое описание.
Другие компактные отладочные платы с ПЛИС включают Mercury 2 , которая оснащена ПЛИС Xilinx Artix-7 с до 101K логических ячеек, Ethernet и АЦП/ЦАП, Icepi Zero , плату на базе Lattice ECP5 в форм-факторе Raspberry Pi Zero, предназначенную для ретрокомпьютинга и сопроцессинга с ПЛИС, с 24K LUT и 32 МБ SDRAM, и Lattice FeatherWing , плату на базе Lattice iCE40 в форм-факторе Adafruit Feather с 3.5K логических ячеек и 47 линиями GPIO. В сравнении, OneKiwi KIWI 1P5 является промышленной недорогой платой с ПЛИС GOWIN, встроенным USB-JTAG/UART и DIP-переключателем для прототипирования и экономически оптимизированных применений.
Плату OneKiwi KIWI 1P5 FPGA можно приобрести на Amazon за $14 . В комплект входят сама плата, кабель USB Type-C, два 24-контактных разъема и простая картонная упаковка. Больше информации доступно на странице продуктов Gowinsemi и в официальном анонсе GOWIN в X (Twitter) .
