Jetway MTX-ARH1 представляет собой тонкую промышленную материнскую плату формата Mini-ITX, работающую на базе систем на кристалле Intel Core Ultra 5 225H или Ultra 7 225H «Arrow Lake-H» и являющуюся прямым обновлением платы MTX-MTH1 на базе Meteor Lake-H . Новая плата также отличается более быстрой памятью DDR5 с частотой 6400 МГц и условной поддержкой отображения в разрешении 8K.
Большинство других характеристик остаются без изменений: до 96 ГБ памяти DDR5-6400, четыре вывода для отображения, тройная сетевая связь 2.5GbE через контроллеры Intel I226, два слота M.2 M-Key, слот M.2 B-Key с nano-SIM для 4G/5G, слот M.2 E-Key с CNVi для WiFi/Bluetooth, а также слот PCIe Gen5 x8 и SATA с поддержкой RAID 0/1. Также присутствует поддержка сторожевого таймера, опционального TPM 2.0, аудио Realtek, USB 3.2 Gen2 и USB 2.0 (с внутренними разъемами), несколько COM-портов, GPIO, I²C и SMBus. Эти особенности делают данную плату подходящей для промышленных ПК, периферийного ИИ, шлюзов AIoT и многодисплейных систем.

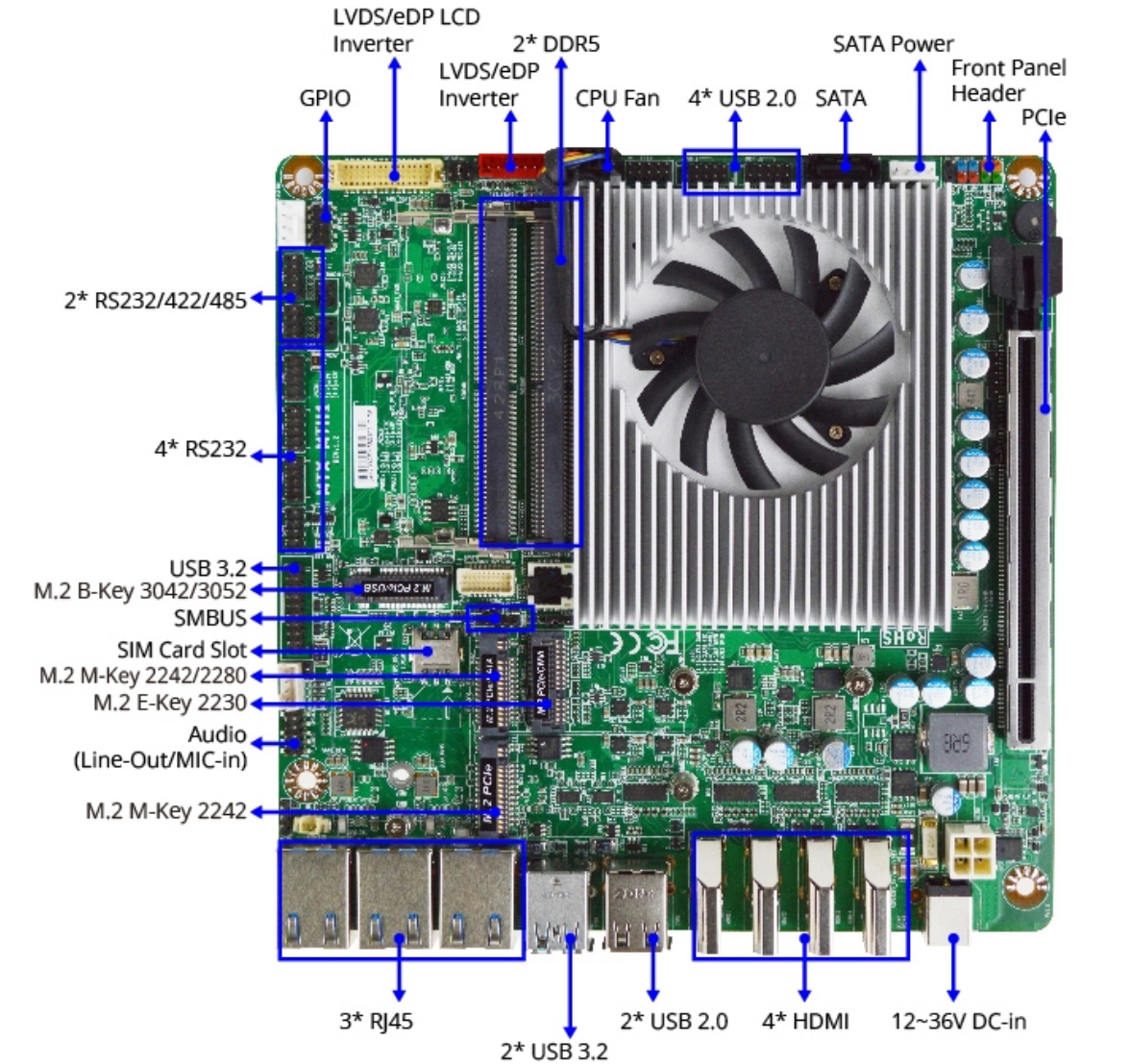

Характеристики Jetway MTX-ARH1:
- Система на кристалле Arrow Lake (одна или другая)
- Intel Core Ultra 5 225H 14-ядерный (4P + 8E + 2LPE) процессор Arrow Lake с тактовой частотой до 4.9 ГГц, кэшем 18 МБ, графическим процессором Intel Arc 130T (63 TOPS) и Intel AI Boost (13 TOPS); PBP : 28 ватт
- Intel Core Ultra 7 255H 16-ядерный (6P + 8E + 2LPE) процессор Arrow Lake с тактовой частотой до 5.1 ГГц, кэшем 24 МБ, графическим процессором Intel Arc 140T (74 TOPS) и Intel AI Boost (13 TOPS); PBP: 28 ватт
- Системная память – 2 слота DDR5 6400 МГц SO-DIMM, двухканальная, до 96 ГБ (примечание CNXSoft: поддерживается ограниченно 128 ГБ, так как доступны модули DDR5 объемом 64 ГБ)
- Накопители
- SATA III + разъем питания, поддержка RAID 0/1
- NVMe или SATA SSD через 2 слота M.2 M-Key (см. раздел «Расширение»)
- Дисплей
- 4x HDMI 2.1 (3840 x 2160 @ 60 Гц, 7680 x 4320 @ 60 Гц)
- 24-битный двухканальный LVDS (макс. разрешение: 1920 x 1200 @ 60 Гц, совместно с eDP)
- Поддержка четырех независимых дисплеев
- Аудио
- Внутренние разъемы для MIC-In и Line-Out
- Аудиовыход через HDMI
- Усилитель 3 Вт
- Сети
- Порт 2.5GbE RJ45 через контроллер Intel I226-LM
- 2 порта 2.5GbE через контроллеры Intel I226-V
- Опционально WiFi и Bluetooth через слот M.2 E-Key
- Опциональная сотовая связь 4G/5G через слот M.2 B-Key и встроенный слот для SIM-карты (см. раздел «Расширение»)
- USB
- 2 порта USB 3.2 Gen 2×1 Type-A (10 Гбит/с)
- 2 порта USB 2.0 Type-A
- Внутренние разъемы – 2x USB 3.2, 4x USB 2.0
- Последовательные порты
- 2x RS-232/422/485 через внутренний разъем
- 4x RS-232 через внутренний разъем
- Расширение
- Полноразмерный слот PCIe x8 Gen 5
- Слот M.2 M-Key 2242 (PCIe 4.0 x4) для NVMe SSD
- Слот M.2 M-Key 2242/2280 (PCIe 4.0 x4 / SATA3) для NVMe или SATA SSD
- Слот M.2 B-Key 3042/3052 (интерфейс PCIe Gen.3 x1/USB3.2 Gen.2/USB2.0) + Nano SIM для модуля 4G LTE/5G
- Слот M.2 E-Key 2230 (USB 2.0/PCIe x1) с поддержкой CNVi (WiFi/Bluetooth)
- 8-битный разъем GPIO
- Разъем I2C
- Безопасность
- Модели MTX-ARH1-225H0220 и MTX-ARH1-255H0220 оснащены TPM 2.0 (dTPM)
- Модели MTX-ARH1-225H0020 и MTX-ARH1-255H0020 оснащены Intel PTT (fTPM)
- Разное
- Сторожевой таймер (255 уровней)
- RTC с литиевой батареей
- Разъем сигнализации вскрытия корпуса
- Разъем выбора режима AT/ATX
- UEFI BIOS с поддержкой Wake on LAN
- Разъем SMBUS
- 4-контактный разъем для системного вентилятора (режим PWM)
- Блок питания – 12–36 В постоянного тока через цилиндрический разъем питания; режим AT / ATX (по умолчанию)

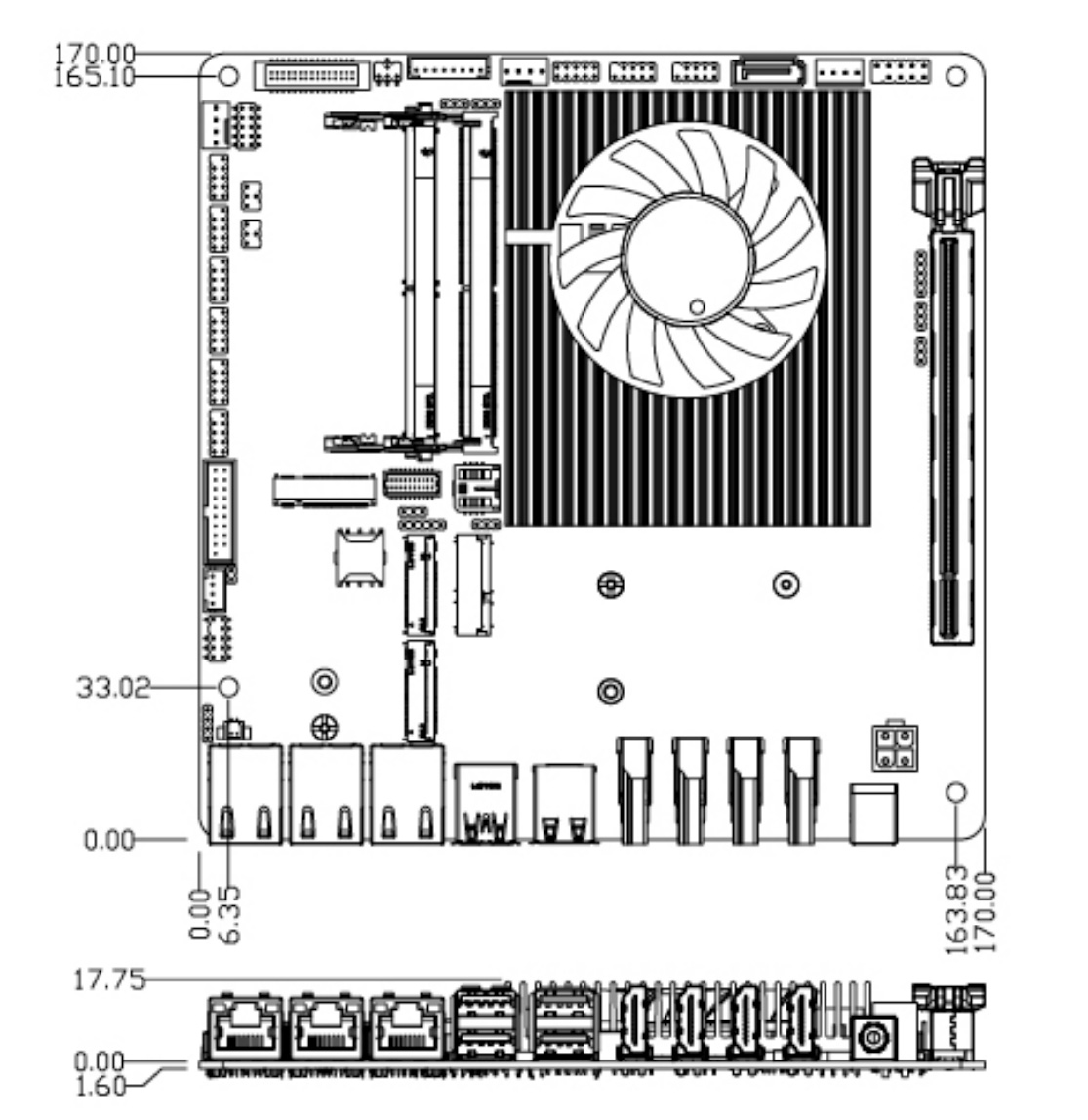

- Габариты – 170 x 170 мм (форм-фактор Thin Mini-ITX)
- Температура и влажность
- Рабочая температура: -20°C ~ 60°C
- Температура хранения: -20°C ~ 85°C
- Рабочая влажность: 10 ~ 90% относительной влажности, без конденсации
- Сертификации – CE/FCC Class A, EU RoHS, China RoHS
- Удар – 15G, 11 мс
- Вибрация – 1 Grms 5–500 Гц
Jetway MTX-ARH1 поставляется в четырех вариантах: модели 225H0020 и 255H0020 оснащены Intel PTT (fTPM), а модели 225H0220 и 255H0220 поставляются с дискретным чипом TPM 2.0 (dTPM) для повышенной аппаратной безопасности.
Компания упоминает, что одноплатный компьютер поддерживает операционные системы Linux, Windows 10 и Windows 11. Jetway обычно предоставляет необходимые datasheet и драйверы для своих плат, но на момент написания найти конкретные драйверы для этой модели не удалось. Что еще хуже, прикрепленный datasheet перенаправляет на страницу более старых материнских плат MTX-MTH1. В комплект поставки входят задняя панель ввода-вывода, перемычка, COM-кабель, Y-кабель питания, SATA-кабель и кулер процессора для обеспечения оптимальной работы процессора.
Хотя мы уже писали о ряде промышленных материнских плат, одноплатных компьютеров и модулей процессоров на базе серии Intel Core Ultra 200H Arrow Lake-H, включая материнские платы ASRock Industrial NUC ULTRA 200 , плату для разработчиков UP Xtreme ARL (122.5 x 120.35 мм) и клиентские модули Portwell PCOM-B887/PCOM-B886 COM-HPC , Jetway MTX-ARH1 является первой материнской платой формата mini-ITX, которую мы видели на базе новых систем на кристалле Intel с ИИ.
Информация о доступности и ценах отсутствует, но дополнительные детали можно найти на странице продукта .
