Waveshare недавно представила ESP32-S3 2.06-дюймовый AMOLED Touch — часовой devkit на базе ESP32-S3 с Wi-Fi 4, Bluetooth 5 и автономным распознаванием речи в корпусе стиля часов.
Ранее освещались различные умные часы на базе ESP32-S3. Примерами служат TinyWatch S3 с открытым исходным кодом, различными сенсорами, но без аккумулятора или ремешка, и более завершенная версия T-Watch S3 от LILYGO с LoRa, аудиоподсистемой и встроенным аккумулятором. По сравнению с ними, модель Waveshare выделяется 2.06-дюймовым емкостным сенсорным экраном AMOLED, 6-осевым IMU, двумя цифровыми микрофонами, аудиокодеком ES8311, RTC (PCF85063) и PMIC AXP2101 с поддержкой литиевых аккумуляторов. Устройство также включает слот microSD, порт USB Type-C, программируемые кнопки и зарезервированные контакты I2C/UART/USB для коммуникаций.
Характеристики ESP32-S3-Touch-AMOLED-2.06:
- SoC – Espressif ESP32-S3R8
- ЦП – двухъядерный микроконтроллер Tensilica LX7 до 240 МГц с векторными инструкциями для ускорения ИИ
- Память – 8 МБ PSRAM
- Беспроводные интерфейсы – Wi-Fi 4 и Bluetooth 5.0 LE + Mesh
- Накопитель – 32 МБ SPI flash, слот для карт microSD
- Дисплей
- 2.06-дюймовый AMOLED, разрешение 410 × 502, 16.7 млн цветов, яркость 600 кд/м² (контроллер CO5300 QSPI)
- Емкостный сенсорный ввод с контроллером FT3168 (I2C)
- Аудио
- Два цифровых микрофона с подавлением эха ES7210 через кодек ES8311
- Динамики для вывода звука
- USB – порт USB Type-C для питания и программирования
- Датчик – 6-осевой IMU QMI8658 (акселерометр + гироскоп)
- Прочее
- Кнопки PWR и BOOT

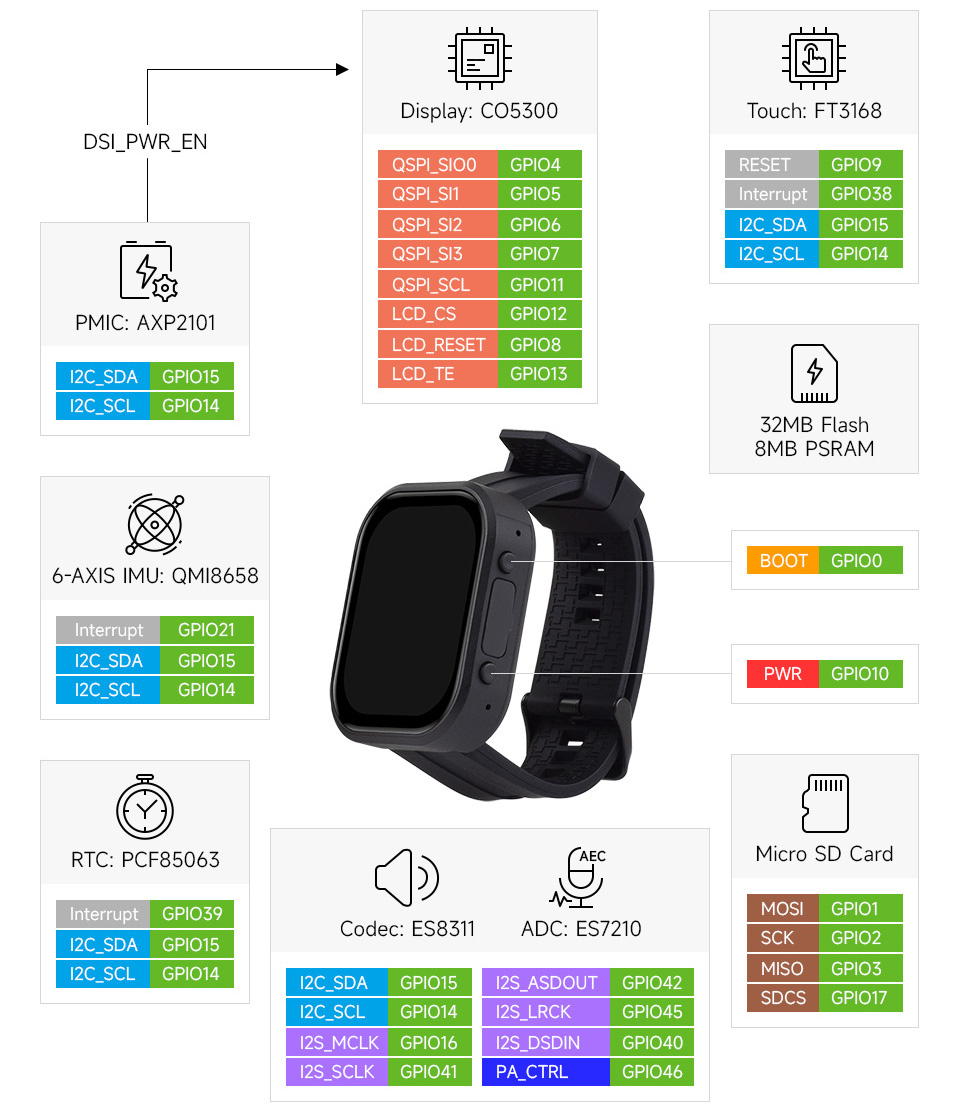

- Зарезервированные контакты для UART, I2C, USB
- RTC PCF85063
- Питание
- 5 В через порт USB-C
- 2-контактный разъем для Li-ion аккумулятора
- PMIC AXP2101

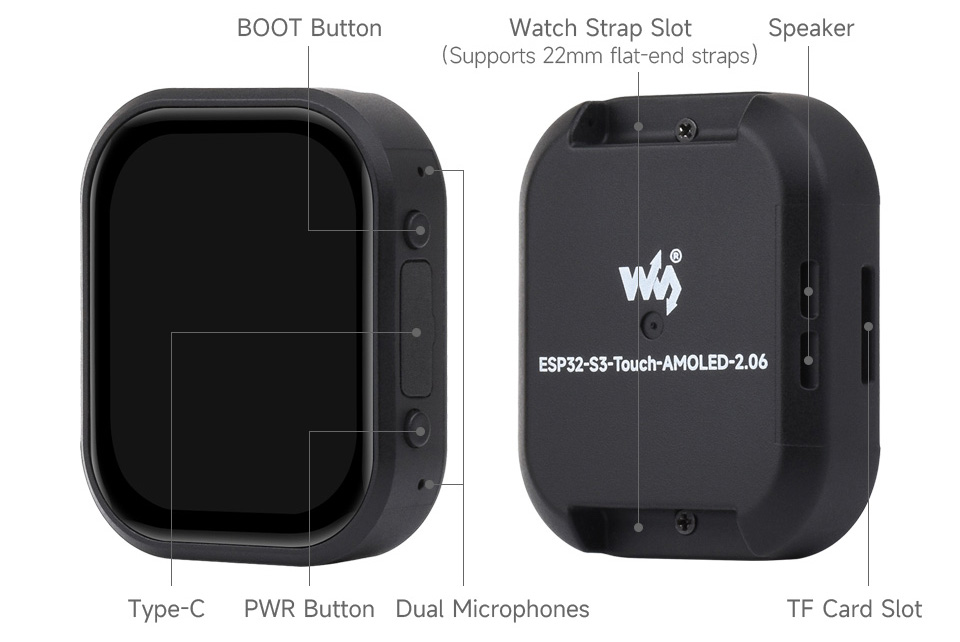

- Габариты
- Корпус – 50,80 × 42,00 мм
- Циферблат – 40,51 × 33,09 мм
- Ремешки – 250 × 20 мм
- Толщина – 13,60 мм
- Вес – уточняется

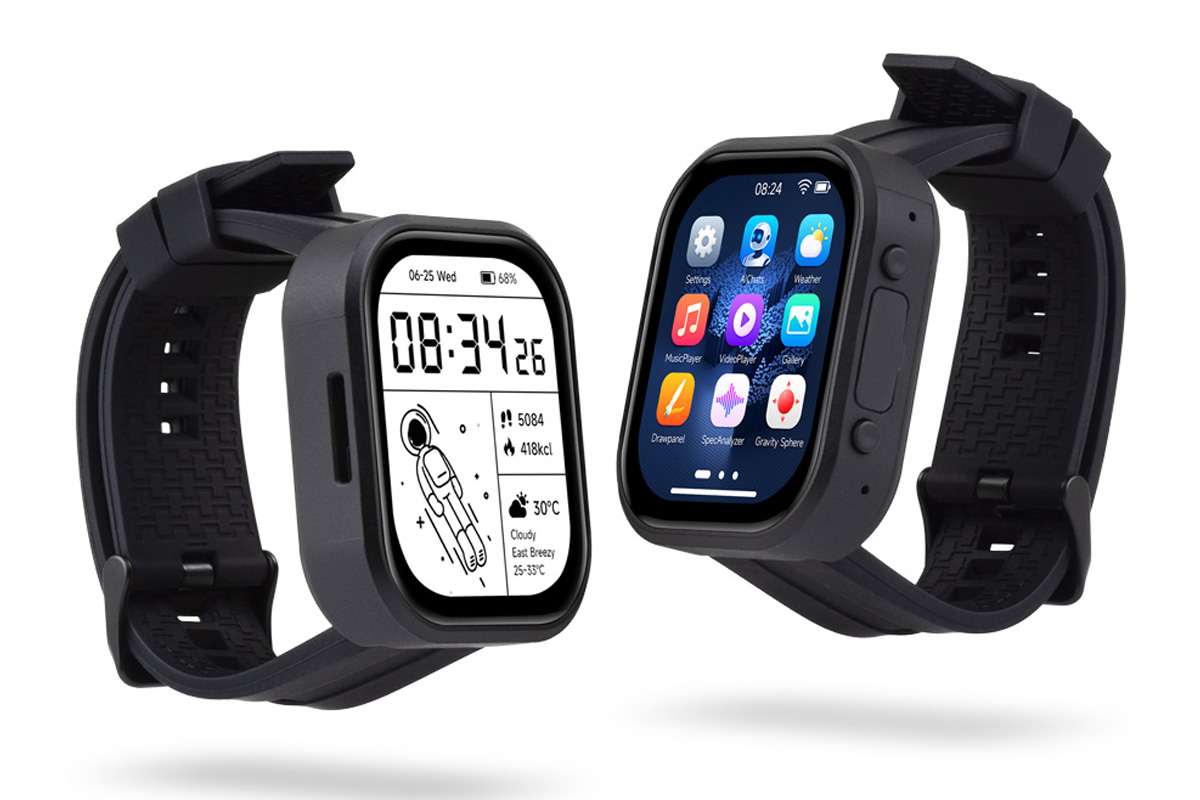

Устройство программируется через ESP-IDF или Arduino IDE. Дополнительная информация, включая инструкции по настройке примеров кода, аппаратную документацию и пр., доступна на wiki . Заводская прошивка имеет графический интерфейс (на верхнем фото) на базе esp-brookesia с поддержкой сенсорного ввода, дисплея, захвата/воспроизведения аудио, часов, гироскопа, воспроизведения фото/видео и управления PMU.
Набор для разработки доступен на AliExpress за $30.09 или $32.93 с аккумулятором, на Amazon за $38.99 , и в официальном магазине Waveshare за $29.99/$31.99.
