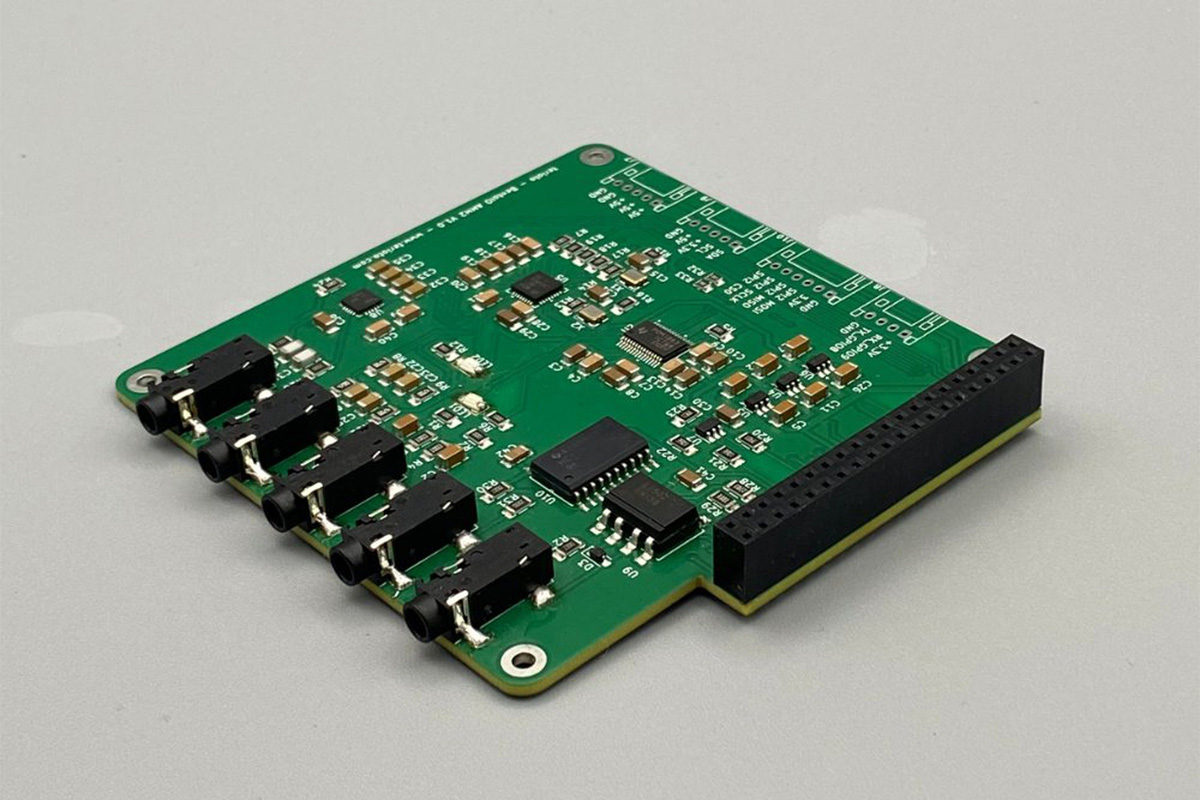

BentoIO AMH2 Pro — это аудио/MIDI HAT, совместимый как с Raspberry Pi 4, так и с Pi 5. Модуль обеспечивает высококачественный стереофонический аудиовыход и MIDI-интерфейсы в компактном форм-факторе «крыло».

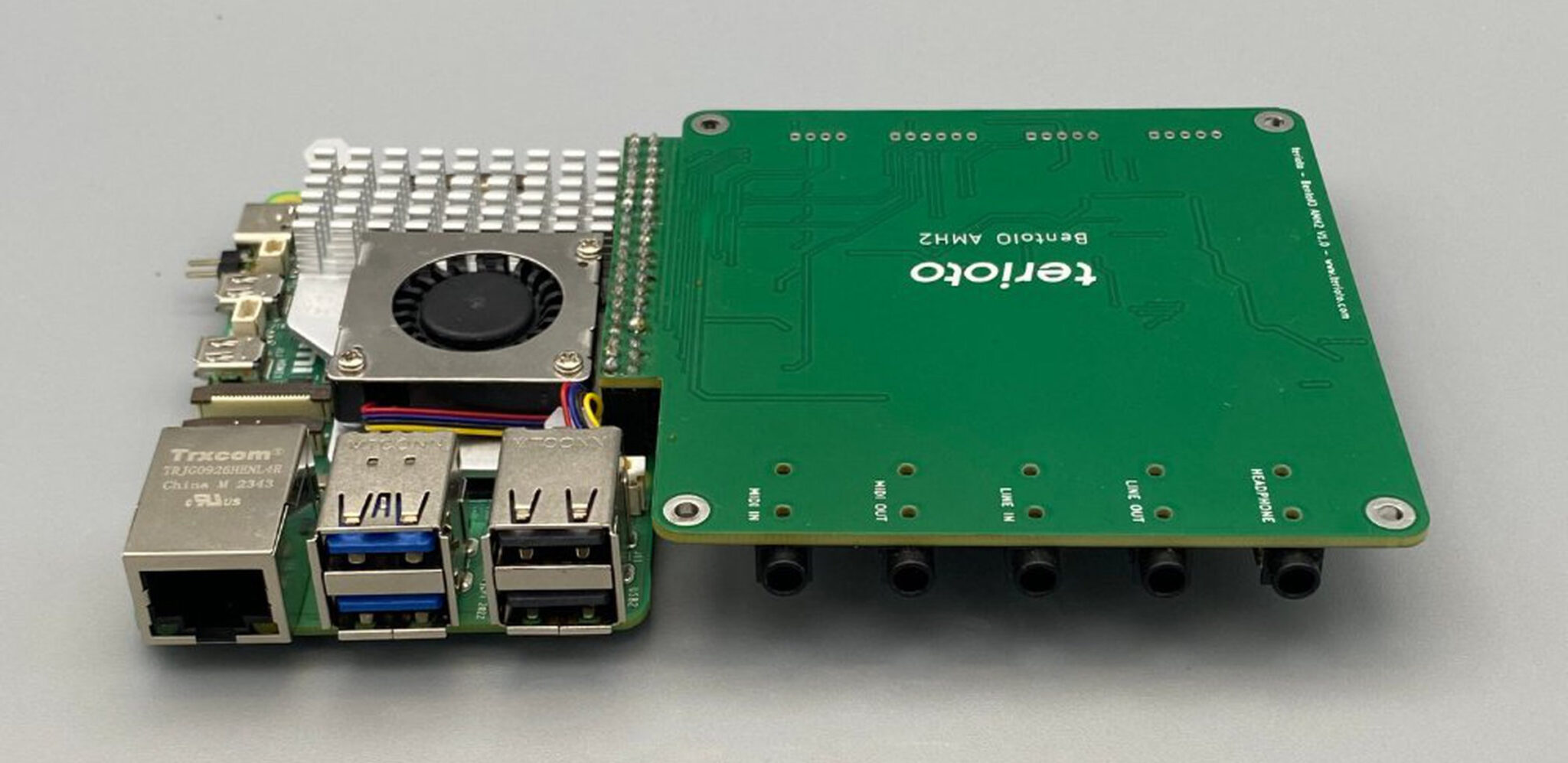

Плата оснащена стереофоническими линейными входами и выходами через разъемы 3.5 мм TRS на базе АЦП PCM1863 и 24-битного ЦАП PCM5242. Дополнительно предусмотрен выход для наушников и набор MIDI-интерфейсов через разъемы TRS-A. Полностью совместима с Raspberry Pi OS и работает с ALSA, JACK и PulseAudio. Конструкция платы позволяет оставлять радиатор открытым для улучшенного теплоотвода, особенно при использовании с несущей платой Terioto CMX1 в ультранизкопрофильных конфигурациях.
Характеристики BentoIO AMH2 Pro:
- Совместимость – Raspberry Pi 4 Model B или Raspberry Pi 5
- Аудиовход – стереолинейный через разъем 3.5 мм TRS на базе АЦП PCM1863
- Аудиовыход – стереолинейный через разъем 3.5 мм TRS на базе ЦАП PCM5242
- Выход на наушники – разъем 3.5 мм TRS с усилителем TPA6130
- MIDI-интерфейсы – 2 разъема TRS-A 3.5 мм для MIDI In и Out
- Разрешение аудио – до 24 бит ЦАП / 192 кГц АЦП
- GPIO-разъем – 40-контактный, совместимый с Raspberry Pi
- Дополнительно – неподпаянные разъемы для UART, SPI, I2C и питания
- Питание – через GPIO-разъем Raspberry Pi
- Габариты – 85 × 85 × 11 мм
- Вес – 45 грамм
- Форм-фактор – компоновка «крыло» с боковым смещением для доступа к процессору и радиатору Raspberry Pi
Примечательно, что в документации PCM5242 указано, что это 32-битный ЦАП, однако в данном продукте он работает в 24-битном режиме. Также обнаружено, что аудиоплаты IQaudio вышли еще в 2020 году и также используют тот же ЦАП в 24-битном режиме. После небольшого поиска и мудрости от Lord Grok выяснилось, что хотя чип может обрабатывать 32-битный аудиовход, реальный выходной сигнал обычно ограничен 24 битами из-за конструкции платы, ограничений по шумам или форматов входных источников.
Производители обычно придерживаются 24-битных характеристик, так как это практический предел для большинства аудиосистем, а 32-битное разрешение не дает дополнительных преимуществ для пользователей — подобно тому, как в дисплеях смартфонов больше PPI не всегда означает лучшее качество. Кроме того, большинство аудиофайлов и оборудования ограничены 24 битами/192 кГц, поэтому реклама 32 бит может вводить в заблуждение. Дополнительные биты часто помогают во внутренней обработке, например, улучшая фильтры, но не обязательно повышают качество выходного сигнала.

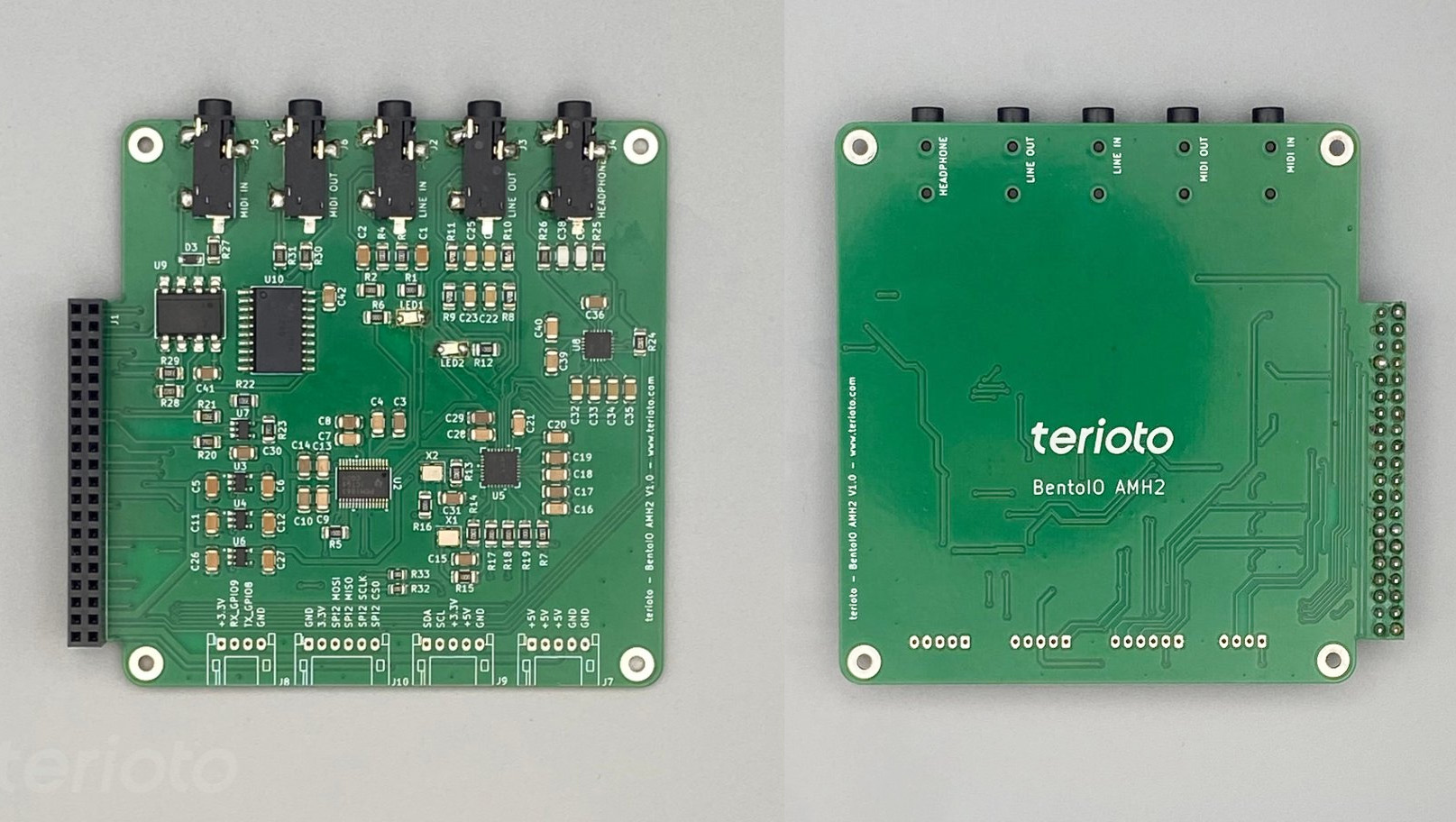

AMH2 Pro Audio/MIDI HAT — вид сверху и снизуЧто касается программного обеспечения, этот Audio/MIDI HAT для Raspberry Pi полностью совместим с Raspberry Pi OS и работает со стандартными Linux-фреймворками для аудио, включая ALSA, JACK и PulseAudio. Это обеспечивает низкую задержку при обработке звука и интеграцию с цифровыми аудиостанциями (DAW), MIDI-секвенсорами и приложениями для работы с аудио в реальном времени. Драйверы для АЦП PCM1863 и ЦАП PCM5242 поддерживаются в Linux нативно, поэтому проблем с совместимостью быть не должно.
Ранее уже публиковались материалы о 52Pi NVdigi Expansion Board с аудио HiFiBerry Digi+, Sonocotta’s HiFi-Amped Audio HAT , а также Pineboards HatDrive! Piano , который добавляет аудиовозможности вместе с NVMe-накопителем или другими функциями, например, усилителем класса D. Но эта плата отличается и предназначена для высококачественного аудио и MIDI ввода/вывода.
Цена BentoIO AMH2 Pro Audio HAT составляет $69.00 на Tindie и 49,58 € на сайте Terioto (~$58.09). На странице магазина Tindie упоминается документация, но она перенаправляет на страницу поддержки Terioto , где на момент написания статьи нет информации об аудио HAT.
