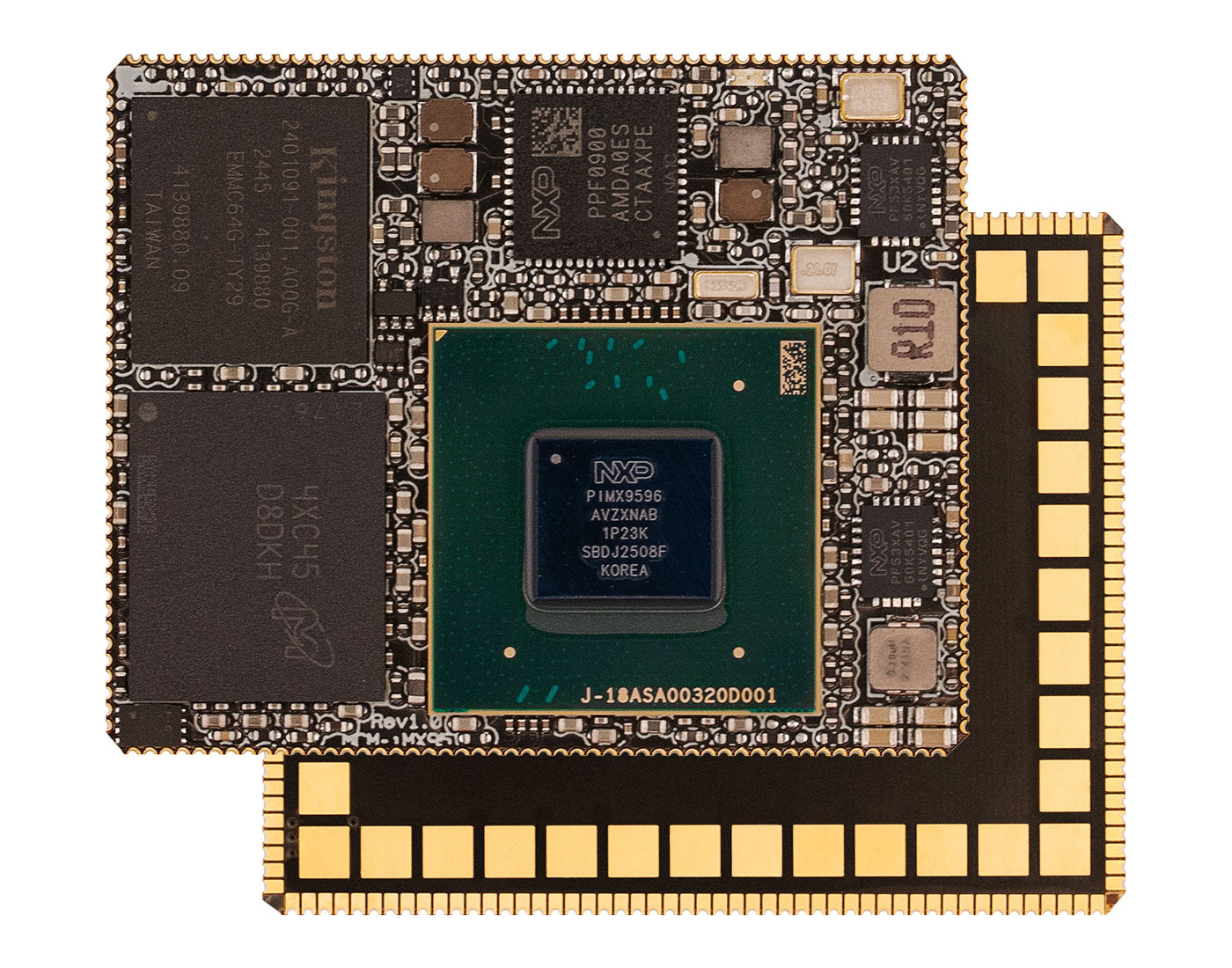

Compulab MCM-iMX95 — это еще одна система-на-модуле (SoM) на базе NXP i.MX 95, основным преимуществом которой является возможность поставки в виде запаянного корпуса QFN с контактными площадками SMD.
Шестиядерный модуль Cortex-A55 Edge AI поставляется с памятью LPDDR5 объемом от 4 ГБ до 16 ГБ, флэш-памятью eMMC объемом от 16 ГБ до 128 ГБ, микросхемой PMIC NXP PF0900 и часами реального времени. Все входы/выходы выведены на 180 контактных площадок QFN SMD, включая интерфейсы отображения LVDS и MIPI DSI, два интерфейса камеры MIPI CSI, два гигабитных и один 10-гигабитный Ethernet MAC, два интерфейса PCIe Gen3 x1 и многое другое.
Технические характеристики Compulab MCM-iMX95:
- SoC – NXP i.MX 95
- Процессор
- До 6х ядер Arm Cortex-A55 с тактовой частотой до 1,8 ГГц
- Сопроцессоры реального времени – Arm Cortex-M7 @ 800 МГц и Cortex-M33 @ 250 МГц
- Ускорение 2D/3D графики
- 3D Arm Mali GPU с OpenGL ES 3.2, Vulkan 1.2, OpenCL 3.0
- 2D-графический процессор
- Видеокодирование/декодирование – 4Kp30 H.265 и H.264
- AI/ML – 2 TOPS eIQ Neutron NPU
- Процессор
- Системная память – от 4 ГБ до 16 ГБ LPDDR5 RAM
- Память – флэш-память eMMC объемом от 16 до 128 ГБ
- 180x QFN SMD-площадок
- Интерфейсы отображения
- Двухканальный 24-битный LVDS до 1920×1080
- 4-полосный MIPI DSI до 4K30 или 3840x1440p60
- Поддержка емкостного сенсорного экрана через SPI или I2C
- Интерфейсы камеры – 2x 4-полосных интерфейса MIPI CSI
- Аудио
- До 5 x I2S/SAI)
- S/PDIF прием/передача
- Подключение к сети
- 2x Gigabit Ethernet (RGMII)
- 10 Гбит/с Ethernet (10 GbE MAC)
- USB – 1x USB 3.0, 1x USB 2.0
- Высокоскоростные интерфейсы – 2x PCIe Gen3 x1
- Другие входы/выходы – до 8x UART, 7x I2C, 8x SPI, 5x CAN Bus, 2x SD/SDIO, 4x ADC, 4x PWM, 75x GPIO (мультиплексированы с другими входами/выходами)
- Отладка – JTAG
- Интерфейсы отображения
- Разное – RTC с питанием от внешней батареи
- Управление питанием
- Напряжение питания – от 3,45 В до 5 В
- Микросхема управления питанием NXP PF0900
- Размеры – 42 x 34 x 3 мм; 180-контактный корпус QFN с шагом 0,8 мм
- Вес – 8 грамм.
- Диапазон температур
- Эксплуатация – rоммерческая: от 0 до 70°C; расширенная: от -20 до 70°C; промышленная: от -40 до 85°C
- Хранение – от -40 до 85°C
- Относительная влажность – Эксплуатация: от 10% до 90%; хранение: от 5% до 95%
- Ударопрочность – 50G / 20 мс
- Виброустойчивость – 20G / 0 – 600 Гц
- Среднее время безотказной работы (MTTF) – более 200 000 часов
Блок-схема
Compulab обеспечивает поддержку Yocto Project, Debian Linux и RTOS с BSP и готовыми к запуску образами. Компания также подчеркивает поддержку Docker, MS Azure IoT, Node-RED и обновлений OTA с Mender.
Оценочный комплект MCM-iMX95 может помочь инженерам начать разработку. Он состоит из системы-на-модуле MCM-iMX95-C1800HM-D8-N64 (8 ГБ ОЗУ, 64 ГБ флэш-памяти eMMC), несущей платы SB-MCMIMX95, антенны WiFi, различных кабелей и источника питания 12 В. В качестве опций доступны 7-дюймовый ЖК-дисплей LVDS с сенсорной панелью и сотовый модем Quectel EG25G LTE. Компания предоставляет техническую поддержку в течение 12 месяцев и 45-дневный пробный период для комплекта, который может быть возвращен, если пользователь обнаружит, что продукт не подходит для его/ее нужд.
Когда мы начали писать этот обзор, мы были убеждены, что это не первая припаянная NXP i.MX 95 SoM, но конкурирующие продукты предлагаются либо с совместимым с SMARC 2.1 краевым разъемом MXM-314 (например, ADLINK LEC-IMX95 или iWave iW-RainboW-G61M), разъемами «плата-плата» (например, Variscite DART-MX95 , Forlinx FET-MX95xx-C ), либо краевым разъемом SO-DIMM, как у Toradex Verdin MX95. У нас в изобилии есть припаиваемые модули NXP i.MX 93 с конструкциями QFN, LGA или OSM . ADLINK работает над модулем OSM-IMX95, но он находится на предварительной стадии.
Compulab сообщает, что оптовые цены на модуль MCM-iMX95 начинаются с 74$, а доступность гарантирована как минимум до 2039 года. Оценочный комплект продается за 345$. Более подробную информацию можно найти на странице продукта.
