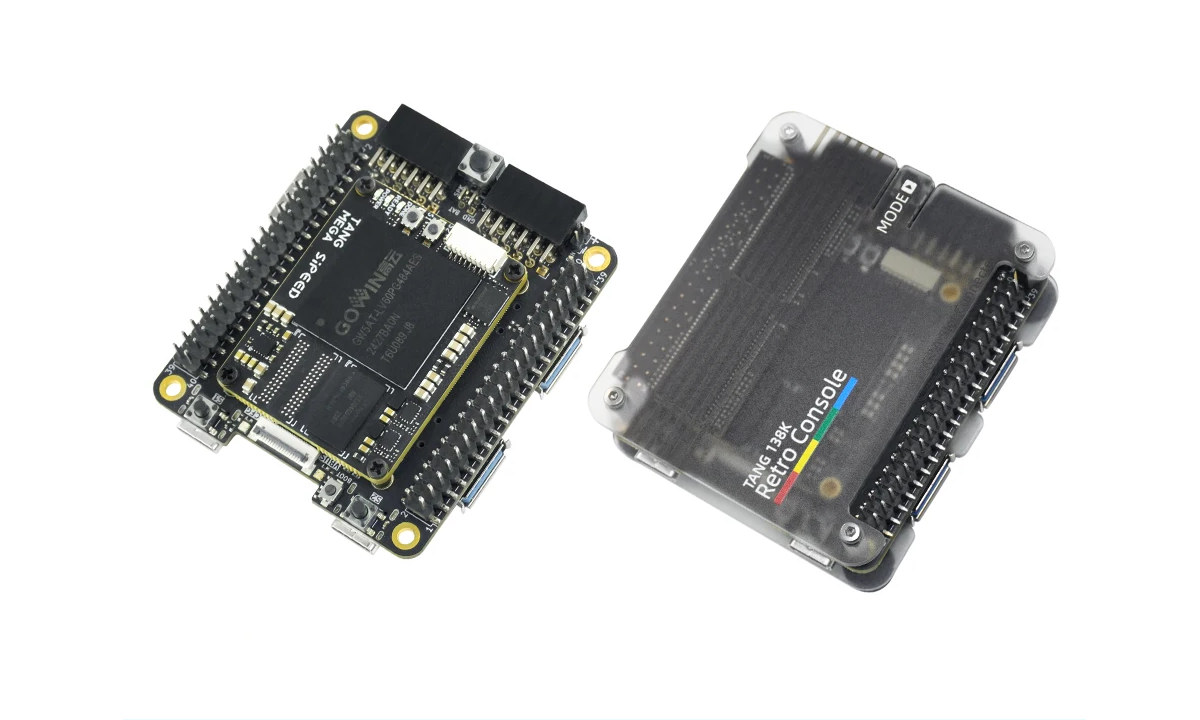

Консоль Sipeed Tang – плата GOWIN GW5AST/GW5AT с 60K или 138K LUT для разработки FPGA и ретро-игр

Sipeed Tang Console — это разработка FPGA на основе GOWIN GW5AST SoC FPGA с 138 тыс. LUT и аппаратным ядром RISC-V или GW5AT FPGA с 60 тыс. LUT, разработанная как универсальная платформа для разработки FPGA и ретро-игр.

Консоль Tange предлагает разъемы HDMI и RGB LCD, два порта USB для джойстика или других периферийных устройств и множество вариантов расширения с двумя 40-контактными разъемами для SDRAM, GBA и пользовательского расширения, двумя разъемами PMOD для джойстиков или пользовательских модулей и 16-контактным разъемом Raspberry Pi PCIe FFC. «Консоль Tang» также интегрирована в «Консоль Tang Retro» как полный комплект игровой консоли с корпусом, джойстиками и аксессуарами.

Технические характеристики консоли Sipeed Tang:

• SoM(один из)
  • Sipeed Tang Mega 138K
    • SoC FPGA – GOWIN GW5AST-LV138FPG484A с
      • 138,240 LUT4
      • 1080 Кб теневой SRAM (SSRAM)
      • 6,120 Кб блок SRAM (BSRAM)
      • Количество BSRAM – 340
      • 298x фрагментов DSP
      • 12x PLLs
      • 16x мировых часов
      • 24x HCLK
      • 8x трансиверов со скоростью от 270 Мбит/с до 12,5 Гбит/с
      • Аппаратный ЦП – 32-битный RISC-V AE350_SOC @ 800 МГц
    • Системная память – 1 ГБ 32-битной DDR3
    • Память – 128 Мбит флэш-памяти
  • Sipeed Tang Mega 60K
    • SoC – GOWIN GW5AT-LV60P484A
      • 59,904 LUT4
      • 468 Кб теневой SRAM (SSRAM)
      • 2,124 Кб блок SRAM (BSRAM)
      • Количество BSRAM – 118
      • 8x PLLs
      • 16x мировых часов
      • 20x HCLK
      • 4x трансивера на скорости от 270 Мбит/с до 12,5 Гбит/с
    • Системная память – 512 МБ 16-бит DDR3
    • Память – 128 Мбит флэш-памяти
• Хранилище – слот для карты MicroSD
• Интерфейсы отображения
  • HDMI-выход
  • 40-контактный разъем RGB LCD, совместимый с дисплеями 3,5 дюйма, 4,3 дюйма, 5 дюймов и т. д.
• Аудио – разъем для динамика
• USB
  • 2х порта USB 3.0 Type-A для джойстика или периферийных устройств передачи данных, подключенных к интерфейсам SerDes
  • 1x USB 2.0 Type-C на FPGA
  • 1x USB 2.0 Type-C для FPGA JTAG и UART через микроконтроллер BL616
• Расширение
  • 2x 40-контактных разъема для модуля SDRAM, слотового модуля GBA или пользовательского модуля
  • 16-контактный разъем Raspberry Pi PCIe FFC
  • 2x разъема PMOD для джойстика или пользовательского модуля расширения
• Разное
  • 2x пользовательских ключа, ключ RECFG для переключения ядер
  • Светодиоды питания и системы
• Источник питания
  • 5 В через порт USB-C
  • Разъем аккумулятора
  • Потребление – 5 Вт для безвентиляторной конструкции
• Размеры – 65×56 мм.

Платы Sipeed Tang Console поддерживают следующие ядра эмулятора: NES, SNES, GB, GBC, GBA, MD и Amiga. Sipeed также работает над поддержкой PSX, NEOGEO, GBPC и MSX. Вы можете загрузить ядра эмулятора из репозитория tangcore на GitHub. Вы также найдете больше аппаратных ресурсов, документацию для начала работы с GOWIN IDE (требуется лицензия), ссылки на примеры кода и различные руководства на Wiki.

Sipeed продает плату Tang Console 60K/138K на AliExpress по цене 69$ и 99$, соответственно, а если вам нужен ретро-комплект для игр, компания предлагает комплекты с одним или двумя джойстиками, кабелями, картой microSD и расширением DRAM на той же странице по цене от 89$ до 139$. Дополнительную информацию можно найти на странице продукта, а если вас больше интересует ретро-игровой аспект комплекта, мы также добавили двухчасовую трансляцию живого тестирования от «Pixel Cherry Ninja» ниже.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
