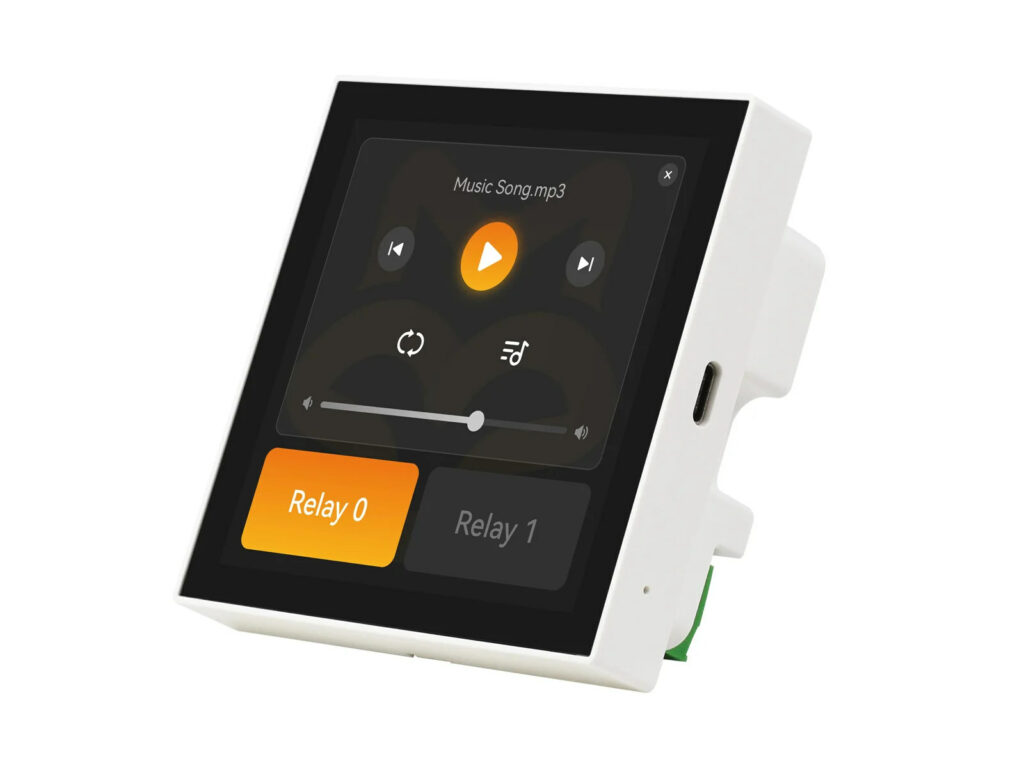

Luckfox-Pico-86-Panel — это контроллер для умного дома, работающий на базе SoC Rockchip RV1106G2 или RV1106G63 с 128 МБ или 256 МБ DDR3L и оснащенный 4-дюймовым сенсорным дисплеем, который помещается в стандартную распределительную коробку.
Устройство Linux поддерживает Ethernet, WiFi 6 и Bluetooth 5.2 LE и оснащено клеммными колодками для входного напряжения от 6 до 30 В постоянного тока, RS485 и двумя реле. Контроллер включает в себя динамик и микрофон для приложений Smart Audio, а также порт USB-C для программирования и отладки.
Технические характеристики панели Luckfox-Pico-86:
- SoC – Rockchip RV1106G2/G3
- CPU – Arm Cortex A7 @ 1,2 ГГц с интегрированным сопроцессором RISC-V.
- NPU
- Rockchip NPU 4-го поколения с гибридным квантованием (int4, int8, int16)
- 0,5 TOPS ( RV1106G2 ) или 1 TOPS ( RV1106G3 )
- ISP – высокопроизводительный ISP 3-го поколения с разрешением 5 Мп
- VPU – 3072×1728 (5M) при 30 кадрах в секунду кодирование H.265/H.264, 16M при 60 кадрах в секунду снимок JPEG
- Системная память – 128 МБ ( RV1106G2 ) или 256 МБ ( RV1106G3 ) памяти DDR3L
- Хранилище – флэш-память eMMC объемом 8 ГБ
- Дисплей – 4-дюймовый 5-точечный сенсорный дисплей с разрешением 720×720; угол обзора 170°
- Аудио – Встроенный микрофон и динамик
- Подключение к сети
- Ethernet – порт Ethernet RJ45 10/100 Мбит/с
- Беспроводная связь – 2,4 ГГц WiFi 6 и Bluetooth 5.2 / BLE
- USB – порт USB Type-C для программирования
- Последовательный порт – клеммная колодка RS485
- Реле – 2x реле HLS8L-DC5V-SC через черный терминал; 10A/250V AC; 10A/30V DC
- Разное
- Кнопки загрузки и сброса
- RTC с держателем для монетных батареек
- Питание – от 5 до 30 В постоянного тока через клеммную колодку
- Размеры – 86 x 86 x 36,5 мм; примечание: глубина внутри коробки: 22,5 мм, рекомендуется глубина коробки type86 не менее 33 мм или 35 мм с кабелем Ethernet.
- Вес – подлежит уточнению
Доступны четыре варианта:
- Luckfox-Pico-86-Panel-0408 – Rockchip RV1106G3 с 256 МБ ОЗУ, без беспроводного модуля
- Luckfox-Pico-86-Panel-1408 – Rockchip RV1106G3 с 256 МБ ОЗУ, WiFi 6 и беспроводным модулем Bluetooth 5.2
- Luckfox-Pico-86-Panel-0208 – Rockchip RV1106G2 с 128 МБ ОЗУ, без беспроводного модуля
- Luckfox-Pico-86-Panel-1208 – Rockchip RV1106G2 с 128 МБ ОЗУ, WiFi 6 и беспроводным модулем Bluetooth 5.2
Документация ограничена и пока только на китайском языке, но, по крайней мере, они предоставляют buildroot SDK для контроллера с исходным кодом, хранящимся на GitHub.
Панельная плата LuckFox Pico 86 с модулем Core1106
Ранее мы рассмотрели несколько похожих контроллеров Smart Home с 4-дюймовым дисплеем на базе четырехъядерного процессора Rockchip PX30 Cortex-A35 SoC, такие продукты, как Dusun DSGW-130 , SONOFF NSPanel Pro и Tuya «T6E». Они более мощные и обычно работают на Android. Luckfox-Pico-86-Panel может работать только на Linux из-за ограничений памяти, но это будет более экономичное решение. Нас немного смущает выбор входного питания постоянного тока, так как большинству людей, скорее всего, понадобится преобразователь переменного тока в постоянный, чтобы это работало в их среде.
Контроллер Luckfox-Pico-86-Panel Smart Home можно купить на AliExpress по цене от 40,49$ до 47,69$, точная цена зависит от выбранной модели, а также от сборов и налогов за доставку в зависимости от страны. Вы также найдете четыре модели на Amazon с небольшой наценкой до вычета пошлин США (теперь они снижены до 30%).
