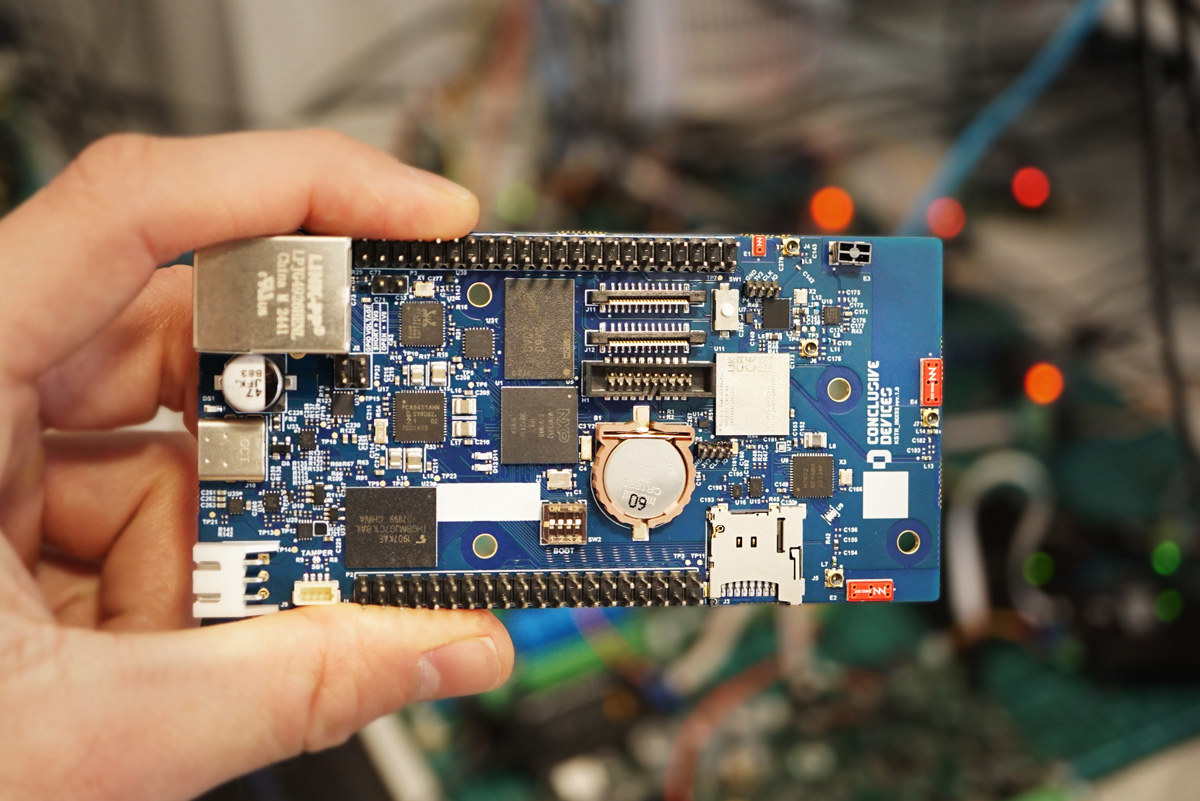

Conclusive Engineering KSTR-IMX93 — это одноплатный компьютер (SBC), работающий на базе NXP i.MX 93 Cortex-A55/M33 AI SoC и оснащенный тремя беспроводными решениями Nordic Semi, а именно nRF5340 SoC, nRF9151 SiP и сопроцессором nRF7002 WiFi 6.
Это позволяет плате предлагать широкий спектр беспроводных и проводных вариантов подключения с Gigabit Ethernet, двухдиапазонным WiFi 6, Bluetooth 5.4 LE, Zigbee, Thread, NB-IoT, LTE Cat-M1 и GNSS. В некотором смысле KSTR-IMX93 является эквивалентом объединения платформы разработки Nordic Thingy:91 X Cellular IoT с Arm Linux SBC.
Технические характеристики KSTR-IMX93:
- SoC – NXP i.MX 93
- Процессор
- Одно- или двухъядерный Arm Cortex-A55 до 1,7 ГГц
- Arm Cortex-M33 до 250 МГц
- Графический процессор – графический процессор PXP 2D с возможностью смешивания/композиции, изменения размера, преобразования цветового пространства
- NPU – Arm Ethos-U65 NPU @ 1 ГГц до 0,5 TOPS
- Память – 640 КБ OCRAM с ECC
- Безопасность – EdgeLock Secure Enclave
- Процессор
- Системная память – 512 МБ, 1 ГБ или 2 ГБ LPDDR4/LPDDR4x
- Хранилище
- До 128 ГБ флэш-памяти eMMC
- Слот для карты MicroSD
- Интерфейс дисплея – MIPI DSI
- Интерфейс камеры – MIPI CSI
- Сетевые и беспроводные технологии
- Порт Gigabit Ethernet RJ45 через Realtek RTL8211FS
- Двухъядерный беспроводной чип Nordic Semi nRF5340 Cortex-M33 с Bluetooth 5.4 LE , Bluetooth Mesh, NFC, Thread, ZigBee, 802.15.4, ANT и собственной частотой 2,4 ГГц
- Nordic Semi nRF9151 Arm Cortex-M33 SiP с поддержкой GNSS и встроенным модемом с поддержкой LTE Cat-M1, NB-IoT и DECT NR+
- Двухдиапазонная микросхема- компаньон Nordic Semi nRF7002 WiFi 6
- Встроенная e-SIM / Soft SIM
- USB – USB 2.0 OTG Тип C
- Расширение
- 40-контактный разъем GPIO, совместимый с разъемом GPIO Raspberry Pi и подключаемый только к SoC NXP i.MX 93
- 44-контактный разъем GPIO, подключенный к чипам NXP SoC и Nordic nRFxx
- Ethernet – RGMII
- CAN-FD трансивер
- 4x UART, 3x I2C, 1x SPI
- 4x ADC
- До 37x для i.MX93 GPIO
- До 15x nRFxx GPIO
- Отладка – разъем JTAG
- Источник питания
- 5 В через порт USB Type-C
- Поддержка внешнего литий-ионного аккумулятора с возможностью зарядки, контроля уровня заряда и температуры
- PoE IEEE 802.3af через разъем RJ45
- Размеры – 110 x 55 мм.
Conclusive Engineering обеспечит поддержку программного обеспечения для Linux 6.1 и 6.5, U-Boot, Yocto Project, Buildroot, Ubuntu, FreeBSD (только по запросу) и Zephyr RTOS (на ядре Cortex-M33) для NXP i.MX 93 SoC, а также Zephyr RTOS для nRF5340 SoC и nRF9151 SiP.
Целевые области применения включают промышленную автоматизацию (например, CAN-FD и Ethernet TSN), автоматизацию умных домов/зданий с использованием Matter, Thread и Zigbee, медицинские приборы, системы мониторинга состояния здоровья, а также информационно-развлекательные системы для транспортных средств, телематику и системы помощи водителю.
Блок-схема
Одноплатный компьютер KSRT-IMX93 должен поступить в продажу к концу июня. На данный момент на странице продукта имеется ограниченная информация , но вы можете присоединиться к рассылке, если вам интересно.
