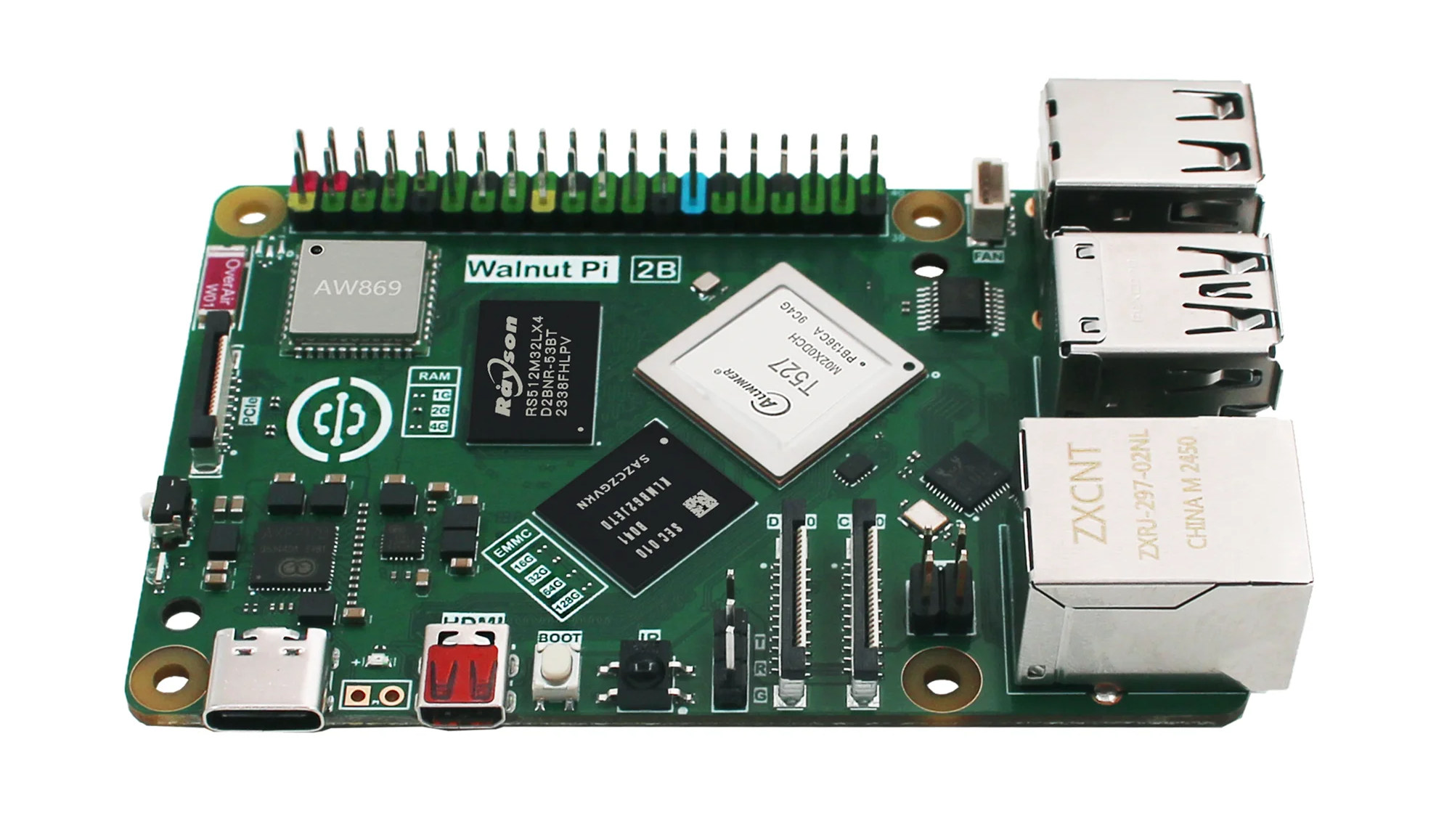

Walnut Pi 2B — это одноплатный компьютер (SBC) на базе восьмиядерного процессора Allwinner T527 Cortex-A55 SoC со встроенным ускорителем искусственного интеллекта 2 TOPS, который во многом соответствует дизайну Raspberry Pi 5 для совместимости с большинством плат расширения HAT+ и аксессуаров.
Walnut Pi 2B SBC поставляется с 1 ГБ до 4 ГБ LPDDR4 RAM, опциональной 32 ГБ eMMC flash и имеет слот для карт microSD, порт Gigabit Ethernet, четыре порта USB, модуль WiFI и Bluetooth, разъемы MIPI DSI/CSI и тот же разъем PCIe FFC, что и на Raspberry Pi 5, а также 40-контактный GPIO. Одно из самых очевидных отличий заключается в том, что он поставляется только с одним портом micro HDMI вместо двух на Pi 5. Давайте проверим спецификации, чтобы найти другие изменения.
Характеристики Walnut Pi 2B:
- SoC – Allwinner T527
- Процессор
- Восьмиядерный процессор Arm Cortex-A55 с четырьмя ядрами @ 1,80 ГГц и четырьмя ядрами @ 1,42 ГГц
- Ядро E906 RISC-V до 200 МГц
- DSP – 600 МГц HIFI4 аудио DSP
- Графический процессор – графический процессор Arm Mali-G57 MC1
- Ускоритель ИИ — опционально, до 2 TOPS NPU (показано на маркировке SoC: M 02 X0DCH: NPU присутствует, M 00 X0DCH: NPU отсутствует)
- Процессор
- Системная память – 1 ГБ, 2 ГБ или 4 ГБ LPDDR4 RAM
- Хранилище
- Опционально 32 ГБ флэш-памяти eMMC (Примечание: шелкография печатной платы подразумевает, что также предлагаются емкости 16 ГБ, 64 ГБ или 128 ГБ)
- 8 МБ SPI-флеш-памяти
- Слот для карты MicroSD
- Видеовыход
- порт micro HDMI до 4Kp60
- 4-х полосный разъем MIPI DSI
- Интерфейс камеры – 4-канальный разъем MIPI CSI
- Аудио
- Аудио разъем FPC
- Цифровой звук через порт micro HDMI
- Подключение к сети
- Порт Gigabit Ethernet RJ45 с дополнительной поддержкой PoE+
- Двухдиапазонный 802.11ax WiFi 6 и Bluetooth 5.0 через модуль AW869 и керамическую антенну
- USB
- 1х порт USB 3.0
- 3х порта USB 2.0
- Расширение
- 40-контактный разъем GPIO для Raspberry Pi (вероятно, частично совместимый)
- Разъем PCIe 2.0 x1 FFC для плат расширения HAT+
- Отладка – 3-контактный отладочный UART (т.е. не на 40-контактном разъеме GPIO)
- Разное
- Программируемая кнопка и светодиод
- 2-контактный выключатель питания
- ИК-приемник
- Разъем вентилятора ШИМ
- Источник питания
- 5 В/2 А через порт USB-C
- 4-контактный разъем PoE
- Размеры – 85 x 56 мм.
Некоторые из улучшений по сравнению с Raspberry Pi 5 включают модуль WiFi 6, 8 МБ флэш-памяти SPI, дополнительную 32 ГБ флэш-памяти eMMC и встроенный ИК-приемник. Allwinner T527 также оснащен ускорителем ИИ 2 TOPS, что может устранить необходимость во внешнем ускорителе ИИ в зависимости от рабочей нагрузки. С другой стороны, Walnut Pi 2B поставляется только с одним портом micro HDMI и только одним портом USB 3.0. Он также поддерживает до 4 ГБ ОЗУ, поэтому нет вариантов ОЗУ 8 ГБ или 16 ГБ, как у Raspberry Pi 5. Наконец, ядро Cortex-A55 1,8 ГГц намного медленнее ядра Cortex-A76 2,4 ГГц, поэтому производительность одного ядра будет значительно слабее на Walnut Pi, в то время как производительность нескольких ядер (8x Cortex-A55 против 4x Cortex-A76) может быть в том же диапазоне, в зависимости от рабочей нагрузки.
Схема распиновки
Плата может работать под управлением Walnut Pi OS на основе Debian Desktop, минимального образа Linux, Ubuntu, Android и Home Assistant OS. Скрипт сборки для Walnut Pi OS можно найти на GitHub, а документация — на веб-сайте проекта. К сожалению, пока она только на китайском языке, но пользователи найдут инструкции по началу работы с Walnut OS, программированием на C и Python, управлением GPIO, PyQt5, OpenCV и Home Assistant. Мы также можем увидеть инструкции для DeepSeek R1-1.5B в разделе «Пользовательский DIY».
Компания подчеркивает поддержку аксессуаров Raspberry Pi 5, таких как активный кулер, M.2 HAT+ для NVMe SSD (и других PCIe HAT+), а также PoE HAT, таких как Waveshare PoE HAT (F).
Raspberry Pi 5 стоит от 50 долларов США в конфигурации с 2 ГБ ОЗУ (без учета налогов и доставки), поэтому Walnut Pi 2B должен быть немного дешевле, чтобы быть конкурентоспособным по цене, если вам не нужна одна из немногих дополнительных функций, предлагаемых платой. Walnut Pi 2B SBC стоит от 41,49 долларов США плюс доставка, но это за конфигурацию с 1 ГБ ОЗУ/без eMMC, а модель с 2 ГБ ОЗУ/без eMMC стоит 46,63 доллара США. Лучший вариант с 4 ГБ ОЗУ и 32 ГБ флэш-памяти eMMC продается за 53,49 доллара США. Компания также предлагает различные комплекты с активным кулером, корпусом ABS, блоком питания 5 В/3 А, кабелем micro HDMI и/или картой microSD плюс считывателем. Allwinner T527 SBC также продается на Amazon, но по безумной цене (172 доллара США).
Walnut Pi 2B с M.2 HAT+ для Raspberry Pi 5 и Waveshare PoE HAT(F)
Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
