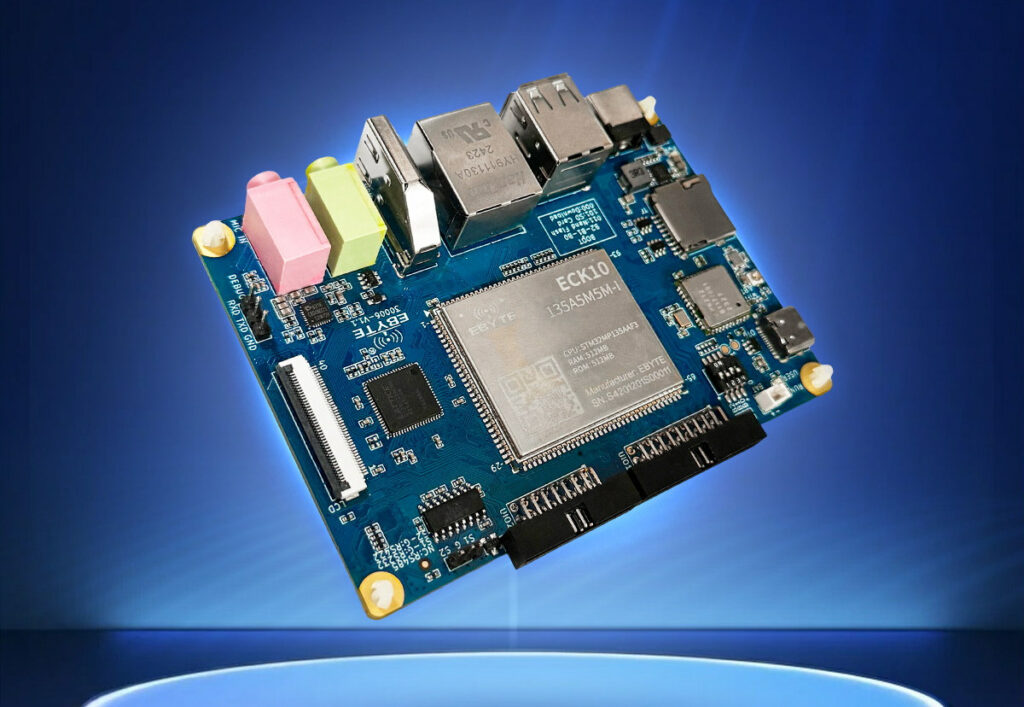

EBYTE ECB10-135A5M5M-I — это одноплатный компьютер (SBC) формата Pico-ITX, оснащенный небольшим процессорным модулем STM32MP135 Arm Cortex-A7 от компании EBYTE, оснащенным 512 МБ DDR3L, 512 МБ флэш-памяти NAND, физическим уровнем Gigabit Ethernet и схемой питания.
Сам SBC промышленного класса оснащен разъемами RGB и HDMI 2.0, поддерживающими разрешение до 1366×768, 3,5-миллиметровыми линейными входами и выходами, несколькими разъемами USB и двумя портами расширения «UIO» с RS485, RS485, CAN Bus, GPIO и другими входами/выходами. Эти особенности делают плату пригодной для промышленной автоматизации, умных городов, терминалов отображения и управления и других промышленных приложений.
Технические характеристики EBYTE ECB10-135A5M5M-I:
- Основная плата EBYTE ECK10-135A5M5M-I
- SoC – STMicro STM32MP135AAF3 одноядерное ядро Arm Cortex-A7 с тактовой частотой 650 МГц
- Системная память – 512 МБ DDR3L
- Память – 512 МБ SLC NAND флэш-памяти
- Сетевое взаимодействие – Gigabit Ethernet PHY
- Интерфейс хоста – 128-контактные отверстия для штамповки
- Управление питанием
- Входная мощность 3,3 В/1 А
- PMIC – STPMIC1APQR
- 2x 1,7-3,0 В LDO с максимальным током 350 мА
- Размеры – 38 x 32 мм.
- Хранилище – слот для карты MicroSD
- Интерфейсы отображения
- 40-контактный параллельный интерфейс дисплея FPC до WXGA (1366×768) при 60 Гц; поддержка RGB888 и сенсорного экрана
- HDMI 2.0 до WXGA
- Аудио
- Разъем линейного выхода 3,5 мм (зеленый)
- Разъем для микрофона 3,5 мм (розовый)
- Подключение к сети
- Gigabit Ethernet-порт RJ45
- 2,4 ГГц WiFi и Bluetooth с использованием одного разъема антенны IPEX
- USB
- 2х хост-порта USB 2.0 Type-A
- 2- интерфейса USB 2.0 через порты расширения UIO
- 1x порт USB Type-C OTG
- Расширение – 2x разъема расширения UIO с
- 4x GPIO
- 1x CAN-FD
- 1x RS485/422/232 до 10 Мбит/с (RS485) или 250 Кбит/с (RS232)
- 1x UART, 2x I2C
- Сигналы кнопок сброса и питания
- 2x 5В/1А и 2x 3,3/В/1А
- Отладка – 3-контактный разъем UART
- Разное
- Кнопка сброса
- Светодиоды питания, «Run» и пользовательские светодиоды
- Сторожевой пес
- RTC с разъемом для батареи
- Перемычка выбора RS485/422/232
- DIP-переключатель загрузки для выбора флэш-памяти, OTG или SD-карты
- Источник питания – вход постоянного тока 12 В/1 А
- Размеры – 100 x 72 мм (форм-фактор Pico-ITX)
- Диапазон температур – от 40 до +85°С
Встроенный Linux BSP предлагается с ядром 6.1.128, U-boot-2022.10, всеми драйверами устройств, образом Ubuntu 18.04!! с рабочим столом XFCE, Buildroot и инструментами разработки STM32Cube. Нам не удалось найти ссылку для загрузки, поэтому предполагаем, что это только для клиентов. Однако, есть «Руководство по программному обеспечению» и «руководство по продукту» с дополнительной информацией для начала работы, которые вы найдете на странице продукта.
Хотя это первый STM32MP135 Pico-ITX SBC, который мы рассмотрели, мы видим, что iWave Systems уже сделала один на основе системы-на-модуле iW-RainboW-G54S OSM-совместимой с 512 МБ ОЗУ и 4 ГБ eMMC флэш-памяти. Но ранее мы писали о нескольких других модулях и SBC STM32MP13x, включая Digi ConnectCore MP13 SoM с WiFi 5 и Bluetooth 5.0, систему-на-модуле и комплект для разработки MYiR Tech MYC-YF13X и сверхкомпактный промышленный контроллер M5Stack CoreMP135.
EBYTE ECK10-135A5M5M-I
EBYTE продает одноплатный компьютер ECB10-135A5M5M-I на AliExpress за 74,99$ включая доставку, а модуль ЦП за 26,99$. Но по какой-то странной причине по последней ссылке также продается комплект с модулем центрального процессора и 7-дюймовым дисплеем (1024×600) за 64,99$.
