Seeed Studio представила новый модуль в семействе плат XIAO — XIAO RA4M1 на базе 32-битного микроконтроллера Renesas RA4M1 с ядром Arm Cortex-M4. Эта компактная плата включает 256 КБ Flash, 32 КБ SRAM, 14-разрядный АЦП, 12-разрядный ЦАП, интерфейс CAN и встроенную схему зарядки. Она предназначена для энергоэффективных устройств с батарейным питанием.
Компания запустила линейку XIAO с Seeeduino XIAO (Microchip SAMD21G18) в 2020 году, а затем выпустила варианты с другими процессорами: XIAO RP2350 , XIAO RP2040 , XIAO ESP32C3 , XIAO ESP32S3 , XIAO ESP32C6 и основанную на nRF52840 XIAO BLE . Подробнее о них можно узнать на страницах продуктов.
Характеристики XIAO RA4M1:
- Микроконтроллер – Renesas RA4M1 (R7FA4M1AB3CFM), аналогичный используемому в Arduino UNO R4
- Процессор – Arm Cortex-M4F с частотой до 48 МГц
- Память – 32 КБ SRAM
- Хранилище
- 256 КБ флеш-памяти для кода
- 8 КБ флеш-памяти для данных
- USB – 1 порт USB Type-C для питания и программирования

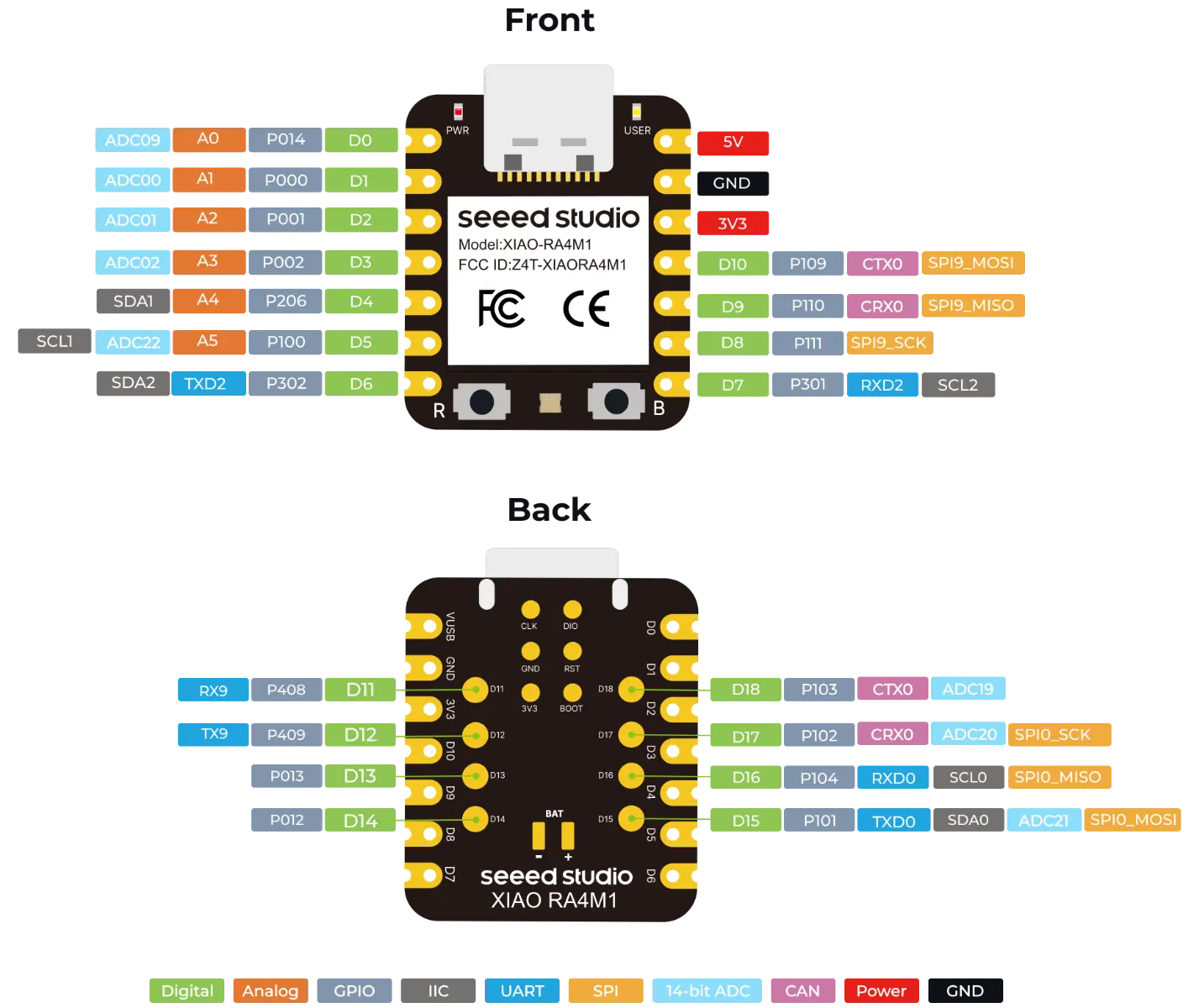

- Интерфейсы расширения
- 2 семиконтактных разъема с шагом 2,54 мм и контактные площадки по краям:
- До 11 линий GPIO
- 1 SPI, 1 UART, 1 I2C
- 1 CAN Bus
- До 6 аналоговых входов 14-разрядного АЦП
- 1 12-разрядный ЦАП (на D0/P014, не указан на схеме…)
- Выводы 5V, 3.3V и GND
- 8 контактных площадок:
- До 8 линий GPIO/цифровых линий
- 1 SPI, 1 UART, 1 I2C
- 3 аналоговых входа 14-разрядного АЦП
- 1 CAN Bus (уточняется)
- 2 семиконтактных разъема с шагом 2,54 мм и контактные площадки по краям:
- Безопасность – AES128/256, безопасная загрузка, аппаратное шифрование, хранилище ключей
- Отладка – SMD контактные площадки
- Дополнительно
- Пользовательский светодиод, светодиод питания
- Кнопки Reset и Boot
- RGB светодиод
- Питание
- 5V через порт USB-C
- Ввод 3.8V для батареи через контактные площадки (BAT +/-)
- Низкое потребление тока (45 мкА)
- Габариты – 21 x 17,5 мм
- Рабочая температура: от -20°C до +70°C
XIAO RA4M1, десятый представитель семейства XIAO от Seeed Studio, полностью совместим со средой Arduino IDE для упрощения разработки и прототипирования. Он сохраняет классический дизайн XIAO, что делает его идеальным для проектов с ограниченным пространством (например, носимых устройств) или готовым к производству модулем для PCB. На вики-странице компании доступны инструкции и принципиальная схема для быстрого старта.
XIAO RA4M1 можно приобрести в официальном магазине Seeed Studio за $4.99 (без учета доставки). В комплект также входят два 7-контактных разъема.
