Системный модуль MYC-LR3568 на базе RK3568 с объемом ОЗУ до 8 ГБ и хранилищем 32 ГБ для экономичных решений Edge AI

Компания MYIR Tech анонсировала выпуск системного модуля Edge AI MYC-LR3568 на базе Rockchip RK3568, выполненного в компактном корпусе LGA с 381 контактом для расширения. Модуль оснащен до 8 ГБ оперативной памяти LPDDR4, флеш-хранилищем eMMC объемом 32 ГБ, интегрированной схемой управления питанием и множеством интерфейсов подключения.

MYIR MYD-LR3568 development board
Плата разработчика MYIR MYD-LR3568

Базовая конфигурация системного модуля MYC-LR3568 включает 2 ГБ ОЗУ и 16 ГБ хранилища, но поддерживает расширение до 8 ГБ ОЗУ и 32 ГБ eMMC. Модуль поддерживает несколько видеокодеков, включая декодирование H.265/H.264/VP9 с разрешением 4K и частотой 60 кадров/с, а также кодирование H.265/H.264 с разрешением 1080P и частотой 60 кадров/с для воспроизведения и записи видео высокого качества.

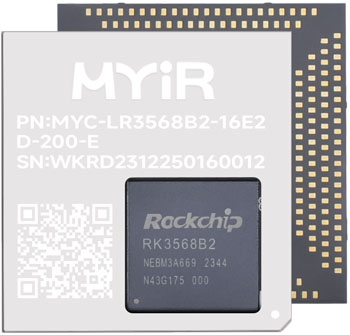

MYC-LR3568 system-on-module

MYC-LR3568 SoM работает под управлением ОС Debian и Linux. Он предназначен для экономичных промышленных применений, включая, но не ограничиваясь: IoT-шлюзы, системы хранения NVR, промышленные контроллеры, человеко-машинные интерфейсы (HMI), облачные терминалы и системы распознавания лиц.

Характеристики MYC-LR3568 от MYIR Tech:

  • Система на кристалле –   Rockchip RK3568 (версия B2 или J)
    • ЦП
      • RK3568B2 – Четырехъядерный процессор с ядрами Cortex-A55 @ 2.0 ГГц
      • RK3568J – Четырехъядерный процессор с ядрами Cortex-A55 @ 1.4 ГГц (промышленное исполнение)
    • ГП – Arm Mali-G52 2EE с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
    • AI-ускоритель – NPU с производительностью 1.0 TOPS
    • Видеопроцессор – Поддержка декодирования 4K и кодирования 1080p
  • Память – 2 ГБ LPDDR4 (поддерживаются варианты 1 ГБ, 4 ГБ и 8 ГБ)
  • Хранилище – 16 ГБ eMMC (поддерживаются варианты 8 ГБ и 32 ГБ), 32 КБ EEPROM
  • Корпус – LGA с 381-контактным интерфейсом расширения
    • Интерфейсы – 2x RGMII/RMII, 2x USB 2.0 Host, 10x UART, 3x CAN 2.0, 6x I2C, 4x SPI, 15x PWM, 8x SARADC, до 152x GPIO
    • Расширение – 1x PCIe 3.0, 1x 2 lane RC/EP, 2x 1 lane RC, SDIO (SDIO 3.0/EMMC 4.5.1, SDIO 3.0)
    • Дисплей
      • 1x HDMI 2.0
      • 1x eDP 1.3
      • 1x LVDS/Dual MIPI-DSI
      • 1x Parallel RGB
      • Интерфейс E-Ink (примечание: не поддерживается MYiR SDK).
    • Камера – 1x DVP Camera Input, 1x MIPI-CSI
    • Аудио – 2x I2S/PCM (8-канальный), 1x I2S/PCM (2-канальный), 1x PDM (8-канальный)
  • Питание
    • Интегральная схема управления питанием Rockchip RK809-5
    • Питание – 5В @ 1А, 3.3В @ 3А
  • Габариты – 45 x 43 мм
  • Диапазон температур – от -40°C до +85°C (промышленное исполнение) или от -20°C до 70°C
  • Операционная система – Linux 5.10, Debian 11

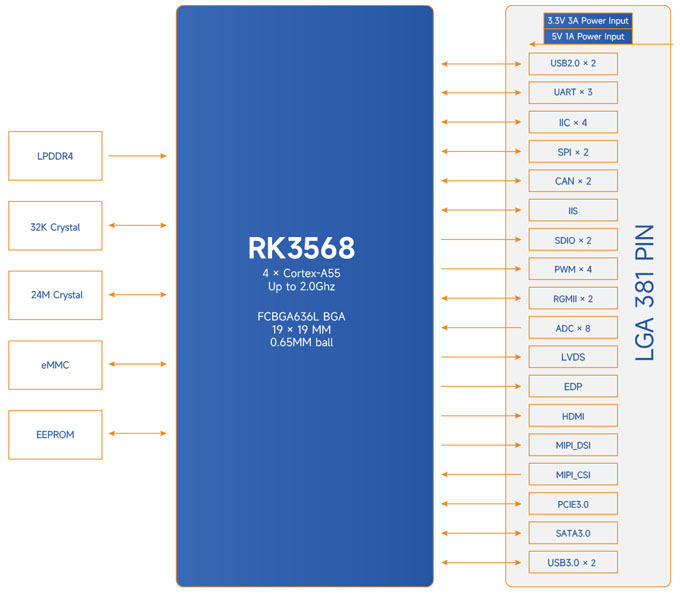

MYIR MYC-LR3568 block diagram

Блок-схема MYIR MYC-LR3568Системный модуль выпущен вместе с платой разработчика MYD-LR3568, которая служит оценочной платформой. Плата питается от источника постоянного тока 12В/3А и оснащена множеством портов и интерфейсов, включая два USB 3.0 и один USB 2.0, два порта Gigabit Ethernet, два интерфейса CAN, а также встроенный модуль Wi-Fi и Bluetooth. Возможности расширения включают слот для карт MicroSD, слот M.2 NVME SSD, 40-контактный разъем расширения, совместимый с Raspberry Pi, и пользовательский 40-контактный интерфейс расширения MiFAN. Плата поддерживает подключение нескольких дисплеев через HDMI, Mini-DP, MIPI-DSI и LVDS.

MYIR предлагает несколько дополнительных модулей для расширения функциональности платы, включая 4ADH-to-MIPI Camera Module, MIPI Camera Module, RPI module и LCD module. Среди предыдущих разработок MYIR Tech – системный модуль MYC-J7A100T , системный модуль MYC-LMX9X , плата MYD-LT527-SX и Remi Pi .

Системный модуль MYC-LR3568 предлагается в двух стандартных конфигурациях, основное различие между которыми – установленный процессор и рабочий температурный диапазон. Модель MYC-LR3568J-16E2D-180-I-G за $65 оснащена процессором RK3568J и работает в диапазоне от -40 до +85°C. Вторая конфигурация, MYC-LR3568B2-16E2D-200-E, стоит $43, имеет процессор RK3568B2 и рабочий диапазон от -20 до 70°C. Плата разработчика MYD-LR3568 может комплектоваться любым из модулей и поставляется с USB-кабелем, блоком питания 12В/3А и кратким руководством по началу работы. Дополнительная информация и ссылки для покупки доступны на странице продукта .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
