Комплект DFRobot DFM8001 для сбора энергии из окружающей среды в помещении может питать IoT-устройства, используя солнечную энергию, и компания утверждает, что он также может улавливать механическую, тепловую и радиочастотную энергию из локальной среды, но с этим комплектом невозможно сделать это без дополнительного оборудования.

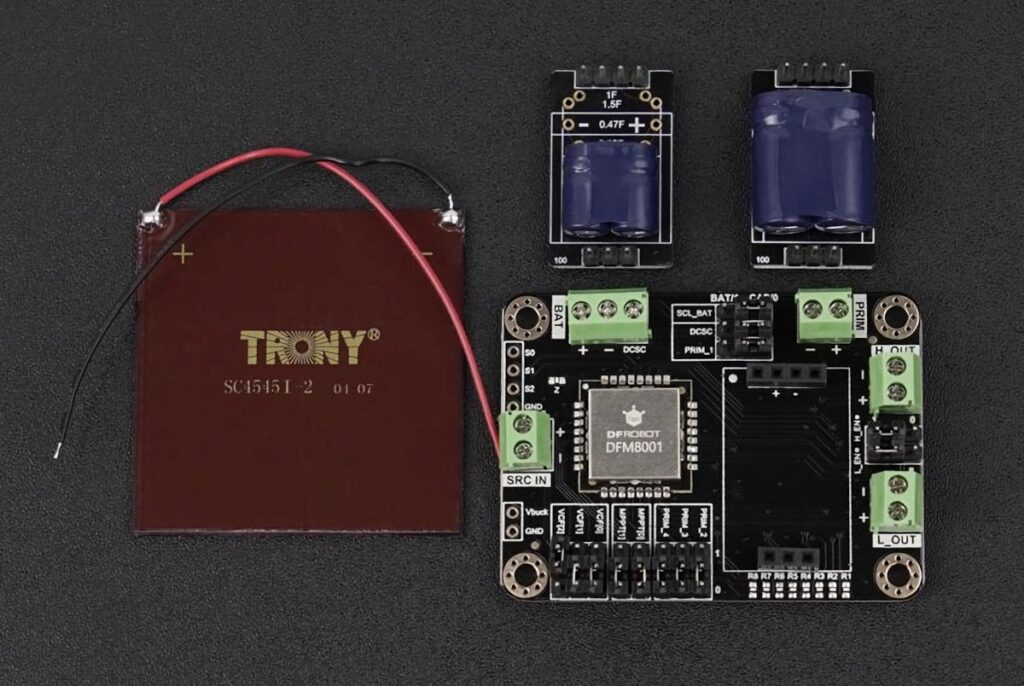

Комплект DFRobot состоит из оценочной платы с модулем сбора энергии DFM8001, двух подключаемых суперконденсаторов и солнечной панели, используемой в качестве источника питания. Вы также можете использовать другие источники с напряжением не менее 150 мВ, собирающие энергию от радиочастотных, тепловых или механических источников. Плата имеет два выхода: одну низковольтную (1,2–1,8 В) клемму до 20 мА и высоковольтную (1,8–4,1 В) клемму до 80 мА, а также два разъема для аккумулятора и несколько перемычек для настройки.
Характеристики комплекта сбора энергии DFM8001:
- Рабочее напряжение – от 3,3 В до 5,5 В постоянного тока
- Условия холодного запуска – Вход > 400 мВ 15 мкВт
- Удерживающее напряжение после холодного пуска – 150мВ.
- Диапазон входного напряжения – 150 мВ – 5 В через 2-контактную клеммную колодку SRC IN.
- Коэффициент MPPT – 70%, 75%, 85%, 90% (регулируемый)
- Частота автоматического обнаружения MPPT – 5 раз в секунду
- Двойной выход регулирования напряжения LDO
- 2-контактная клемма низкого напряжения – от 1,2 до 1,8 В, до 20 мА (включено/выключено с помощью перемычки), например, для маломощной платы MCU
- 2-контактная клемма высокого напряжения – от 1,8 до 4,1 В, до 80 мА (включено/выключено с помощью перемычки), например, для маломощного радиочастотного приемника
- Управление хранением энергии
- Модули накопления энергии суперконденсаторов 1,5F и 0,22F (подключаются через 4-контактные + 3-контактные разъемы)
- 2-контактная клеммная колодка PRIM для основной батареи
- 3-контактная клеммная колодка BAT для внешнего накопителя энергии с +, – и DCSC.
- Регулируемая защита от перезаряда — 2,7 В — 4,5 В.
- Регулируемая защита от переразряда – 2,2 В – 3,6 В.
- Предупреждение о низком заряде батареи
- Индикация доступности выхода LDO
- Переключиться на резервную батарею через 600 мс.
- Поддерживает одноразовую резервную батарею.
- Солнечная панель
- Максимальная точка мощности – 70%
- Максимальная мощность – 90 мкВт при 200 люкс
- Размеры
- Модуль – 15 х 15 х 3,5 мм.
- Оценочная плата – 57 х 42 мм.
- Солнечная панель из аморфного кремния – 45 х 45 мм.
- Температурный диапазон (только для модуля DFM8001) – Рабочий: от -40°C до +125°C; хранение: от -40°C до +150°C

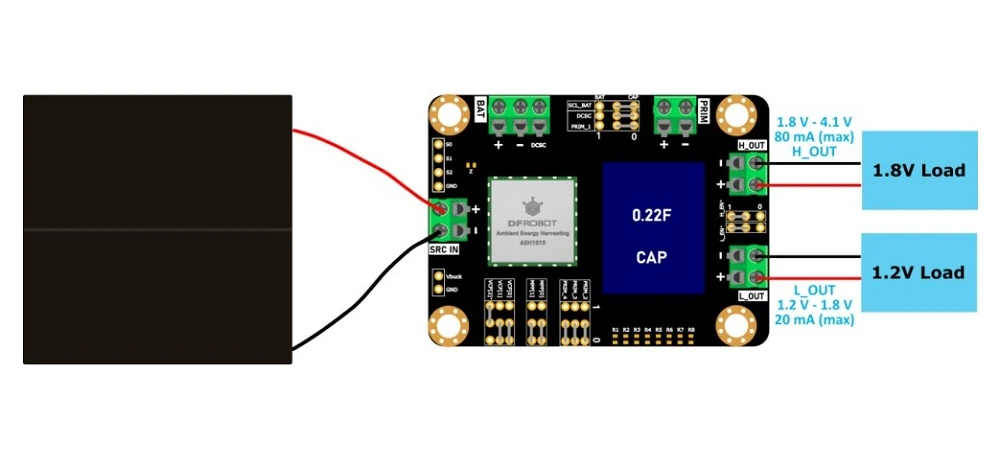

Схема подключения

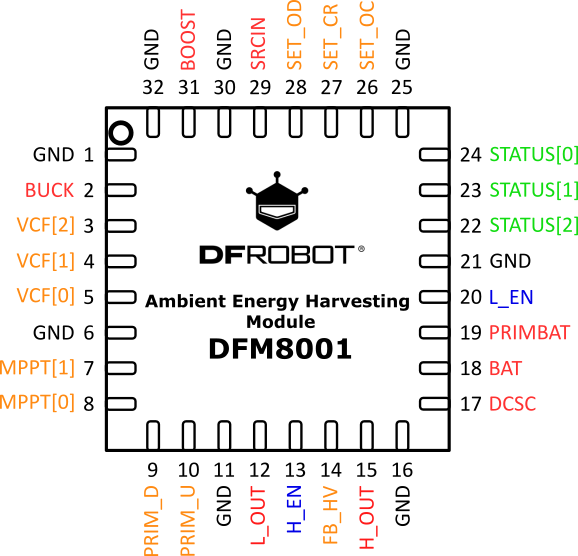

Блок-схема модуля DFM8001

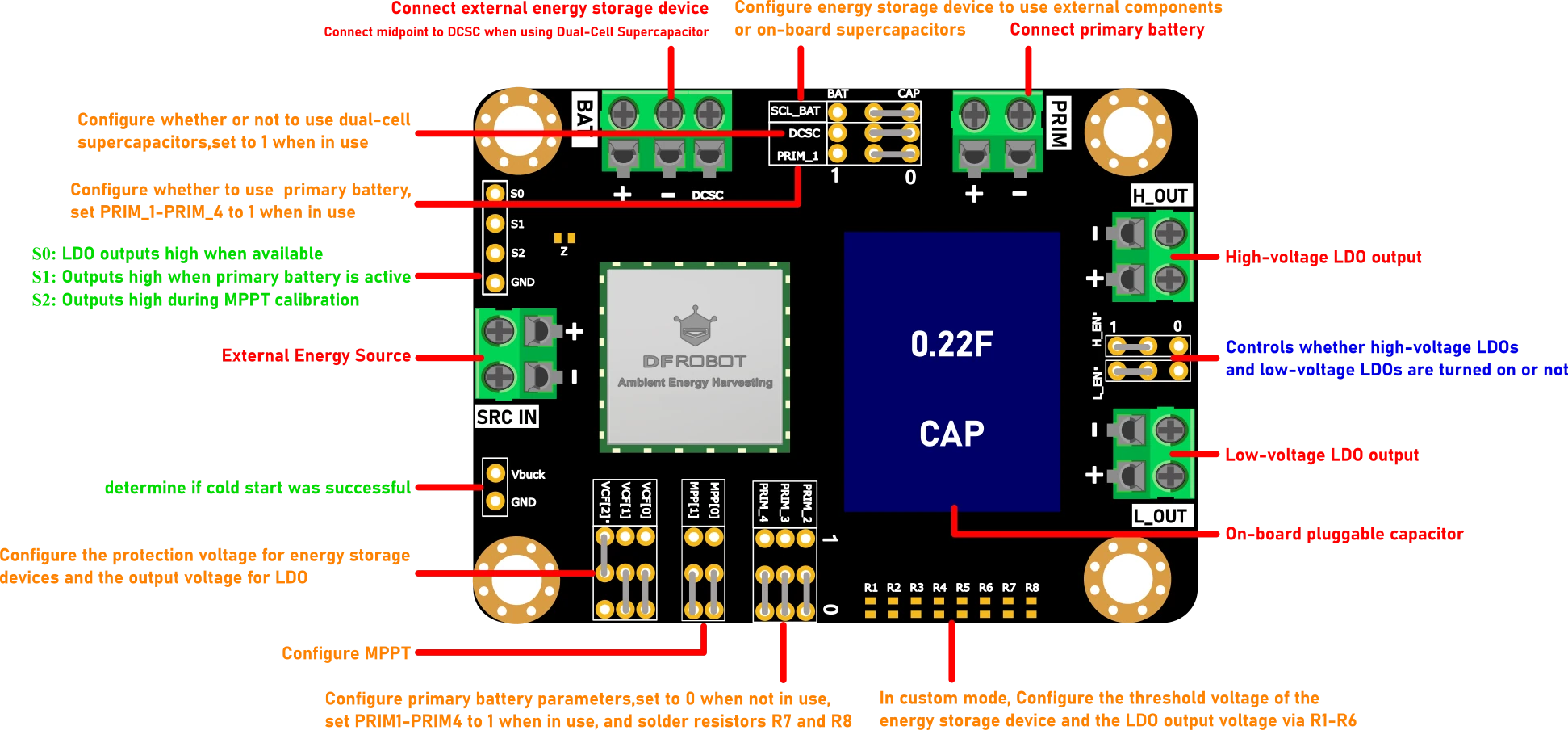

Документация к оценочному комплекту могла бы быть лучше, но мы полагаем, что для начала ее достаточно. Вы также найдете страницу Wiki, посвященную модулю DFM8001. Компания заявляет, что помимо базовой солнечной панели из аморфного кремния, входящей в комплект, пользователи могут использовать более эффективные фотоэлектрические панели, такие как органические солнечные панели или панели, чувствительные к красителям.
Как правило, такие приложения включают в себя сбор световой энергии в помещениях, автономные узлы Интернета вещей (IoT), системы «умного дома», промышленный мониторинг, управление активами и Ambient IoT. Компания DFRobot продает комплект для сбора энергии в помещениях DFM8001 по цене 16,90 долларов США. Вы также можете приобрести модуль DFM8001 отдельно за 4,90 доллара США.
