Обзор SunFounder PiCar-X 2.0 – роботизированный автомобиль на Raspberry Pi 4 с программированием на Blockly или Python

SunFounder PiCar-X 2.0 – это роботизированный автомобиль с искусственным интеллектом и автономным управлением, использующий Raspberry Pi 3/4 в качестве основной платы обработки. Он оснащен модулем камеры, перемещаемым сервоприводом с 2 осями для поворота или наклона камеры, ультразвуковым модулем для обнаружения удаленных объектов и модулем детектирования линии. Робот PiCar-X также способен выполнять задачи компьютерного зрения: распознавание цветов, обнаружение лиц, детектирование дорожных знаков, автоматическое избегание препятствий и автоматическое следование по линии.

Программирование PiCar-X возможно на двух языках: с помощью визуальной среды Ezblock Studio на основе Blockly (методом перетаскивания блоков) и на Python. Робот работает с библиотекой компьютерного зрения OpenCV и TensorFlow для задач ИИ. Дополнительно управление осуществляется через мобильное приложение SunFounder Controller. Компания предоставила нам образец Picar-X 2.0 для обзора, поэтому приступим.

SunFounder PICAR-X Robot review

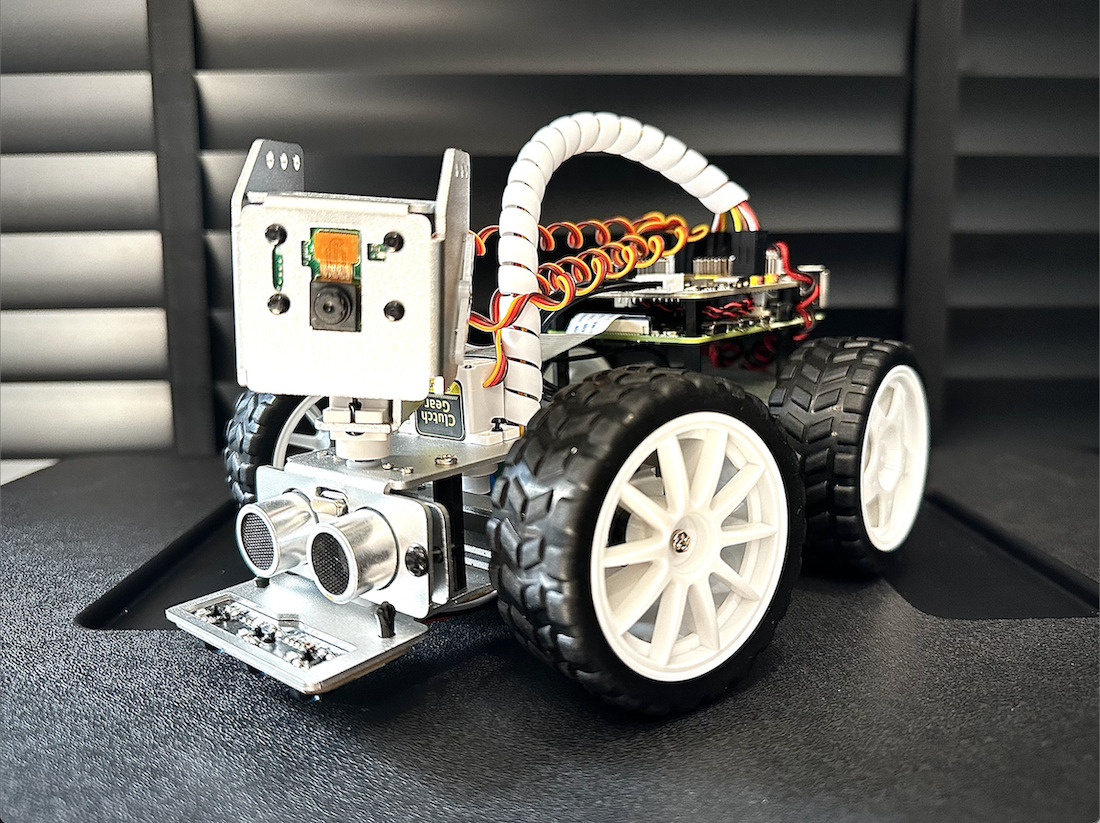

Обзор робота SunFounder PiCar-X 2.0

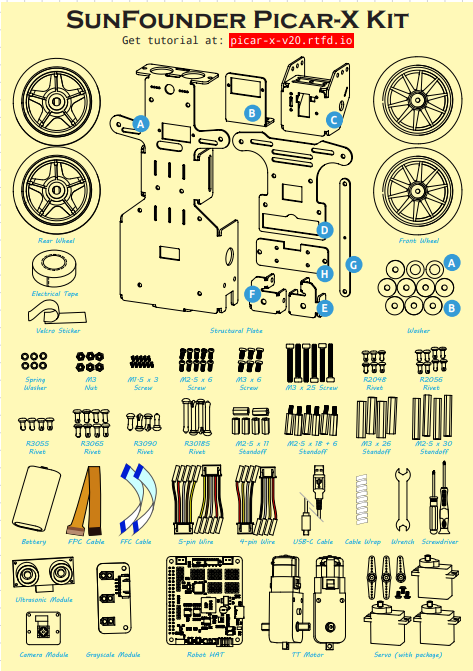

SunFounder PICAR-X V2.0 Part Kit

Комплект робота PiCar-X включает несколько компонентов: конструкционный корпус, электродвигатели постоянного тока, колеса, плату расширения RoboHat, ультразвуковой сенсор, датчик линии, сервопривод, аккумулятор и набор гаек/винтов для сборки. Поскольку устройство поставляется в виде набора, учащимся предстоит самостоятельно собрать его, изучая процесс сборки роботов и подключения проводов. Детали и инструкции доступны в документации . Наш комплект также включал Raspberry Pi 4 с 4 ГБ ОЗУ.

Плата расширения SunFounder PiCar-X Robot HAT

PICAR-X Robot Hat

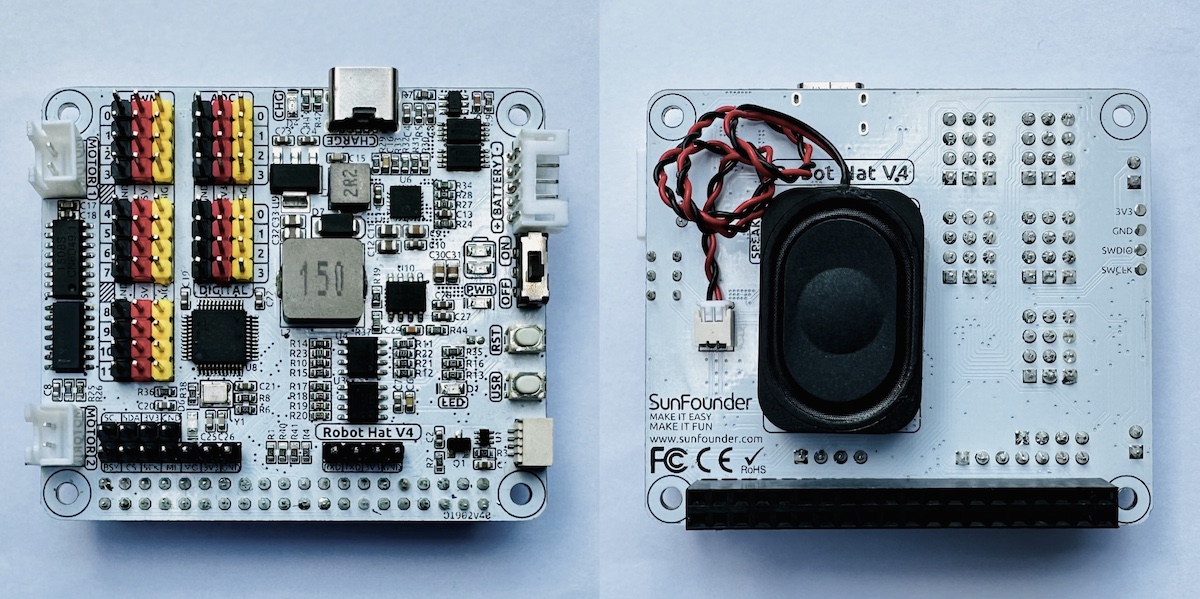

Плата расширения SunFounder PiCar-X Robot HAT содержит выключатель питания, два порта для подключения двигателей (левый/правый) и двенадцать портов для сервоприводов, управляющих колесами автомобиля и поворотным механизмом камеры. Дополнительно плата включает динамик для воспроизведения звуковых эффектов, голосовой обратной связи или MP3-музыки. Имеются расширительные порты ADC, PWM и I2C, а для питания используется аккумулятор 7-12 В, подключаемый через 2-контактный разъем PH2.0. Зарядка осуществляется через USB-C с LED-индикацией статуса.

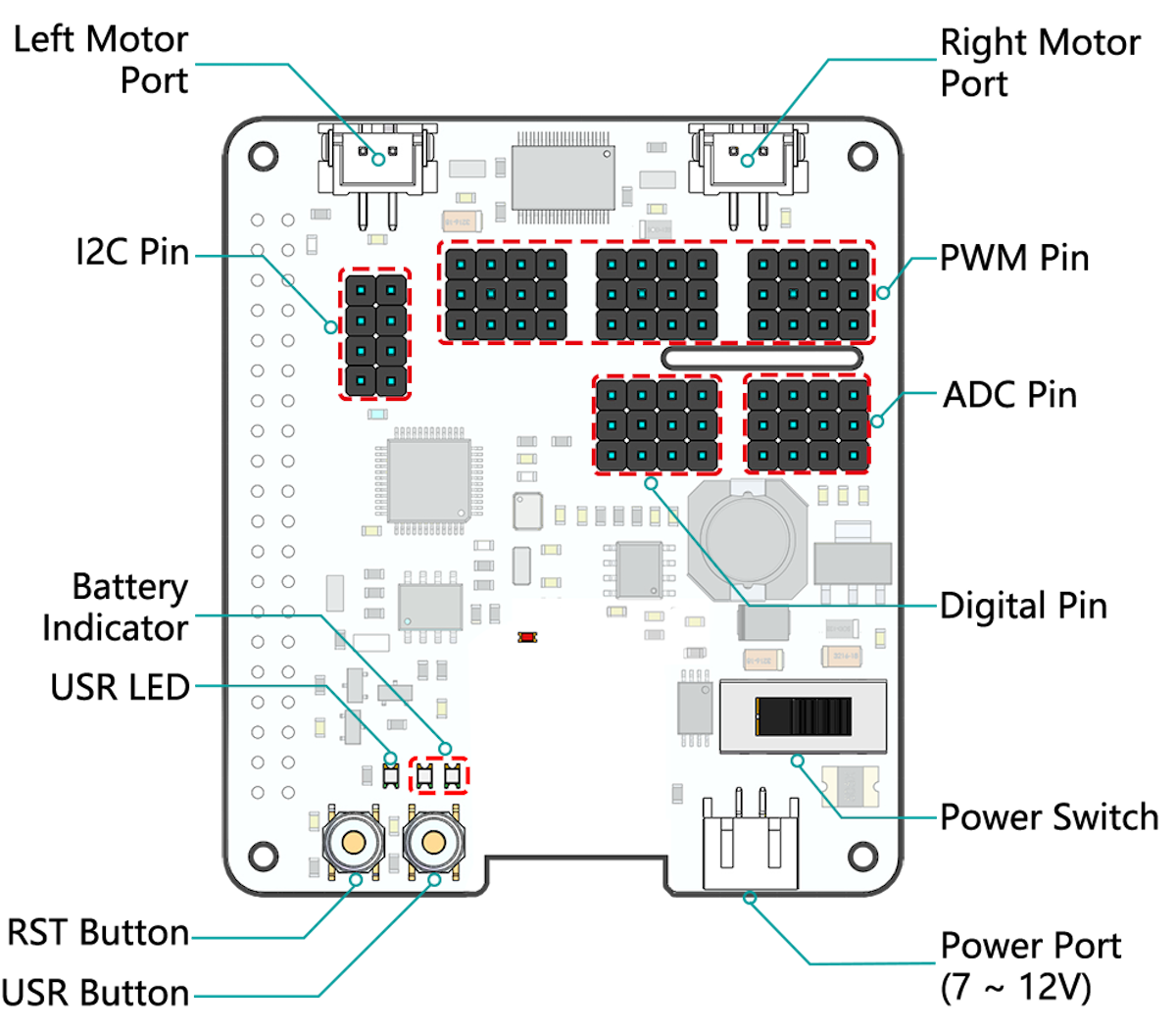

Robot Hat Description

Характеристики Robot HAT:

  • Порты двигателей (левый/правый) – 2 канала XH2.54: GPIO 4 (левый), GPIO 5 (правый)
  • 2x I2C-пина Raspberry Pi
  • PWM – 12 каналов (P0-P11)
  • 4x ADC-пина (A0-A3)
  • 4x цифровых пина (D0-D3)
  • Индикаторы состояния батареи
    •   LED 2 активен при напряжении >7.8 В
    •   LED 1 активен при напряжении 6.7–7.8 В
    • Оба LED отключены при напряжении <6.7 В
  • Напряжение питания – 7–12 В постоянного тока через 2-контактный PH2.0 (одновременно питает Raspberry Pi)

Установка (пользовательской) ОС Raspberry Pi

ОС для PiCar-X 2.0 устанавливается на microSD-карту с помощью программы Raspberry Pi Imager .

Доступны два образа ОС:

  • Для программирования на Python используйте Raspberry Pi OS (Legacy)
  • Для IDE Ezblock Studio скачайте RaspiOS-xxx_EzBlockOS-xxx.img – базовый образ Raspberry Pi OS с предустановленной Ezblock Studio. Нажмите CHOOSE OS , выберите Use Custom, укажите скачанный файл, отметьте устройство хранения, нажмите WRITE и дождитесь завершения.

Загрузка Raspberry Pi OS на SunFounder PiCar-X 2.0

Извлеките microSD-карту из компьютера, вставьте в Raspberry Pi. Подключите кабель аккумулятора и переведите выключатель на Robot HAT в положение ON.

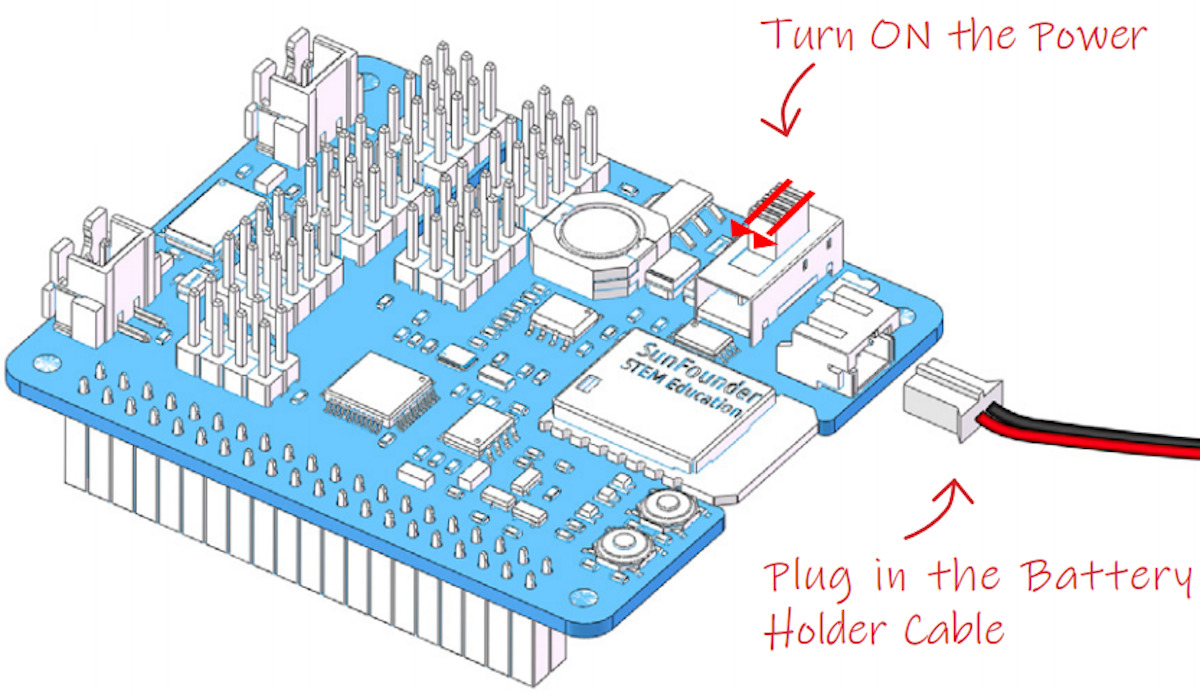

SunFounder PICAR-X slide to power

После загрузки Raspberry Pi OS проверьте установку, подключив монитор HDMI, клавиатуру и мышь – система должна работать как автономный одноплатный компьютер.

Raspberry Pi OS Desktop

Начало работы с EzBlock Studio для PiCar-X 2.0

EzBlock Studio – визуальная среда программирования от SunFounder для новичков, поддерживающая Blockly (сборка программ из блоков) с конвертацией в Python-код. Загрузка программ на Raspberry Pi выполняется по Bluetooth или Wi-Fi.

Скачайте приложение в App Store (iOS) или Google Play (Android) по запросу «Ezblock Studio» либо перейдите на http://ezblock.cc/ezblock-studio для работы в браузере. Примечание: с 28 февраля EzBlock Studio V3.2 перейдет в офлайн-режим (проекты сохраняются локально, без облачного хранилища).

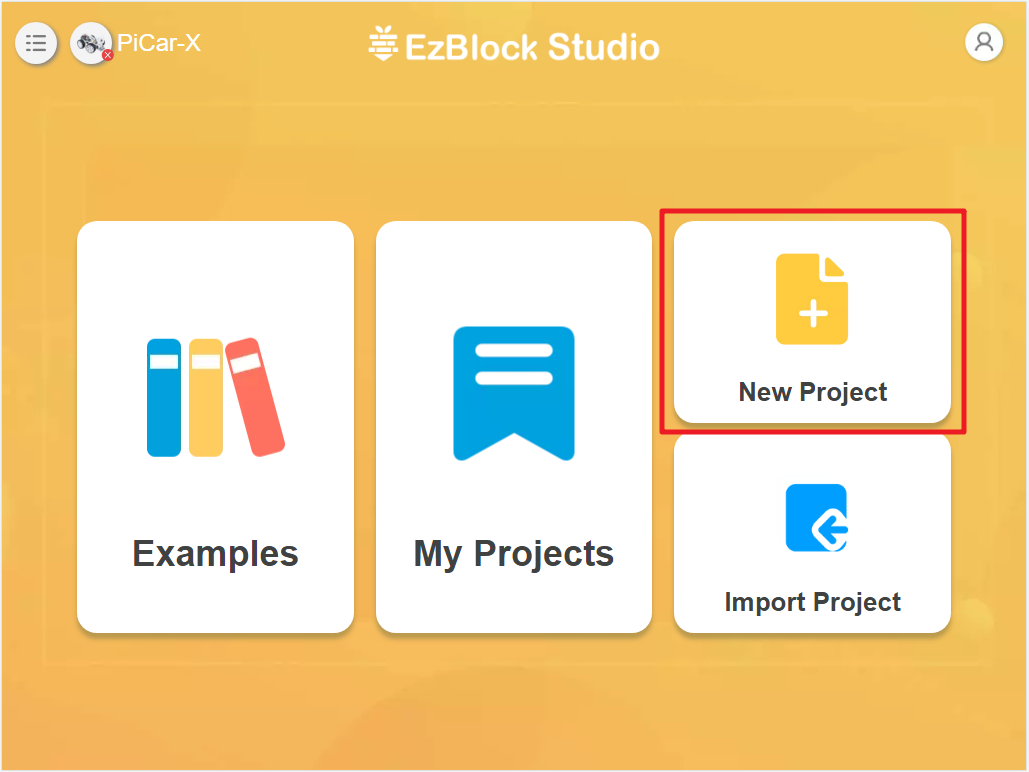

Создайте проект через раздел New Project .

EzBlock Studio

Выберите продукт PiCar-X:

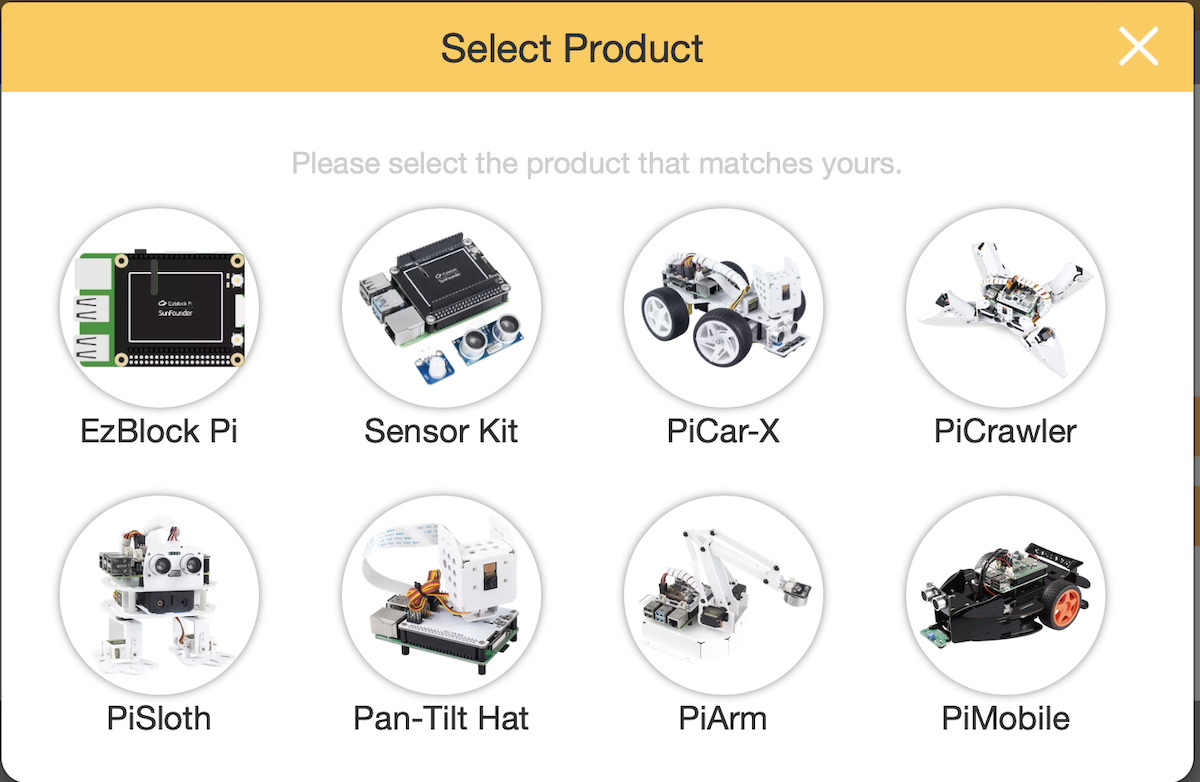

EzBlock Studio Choose Device

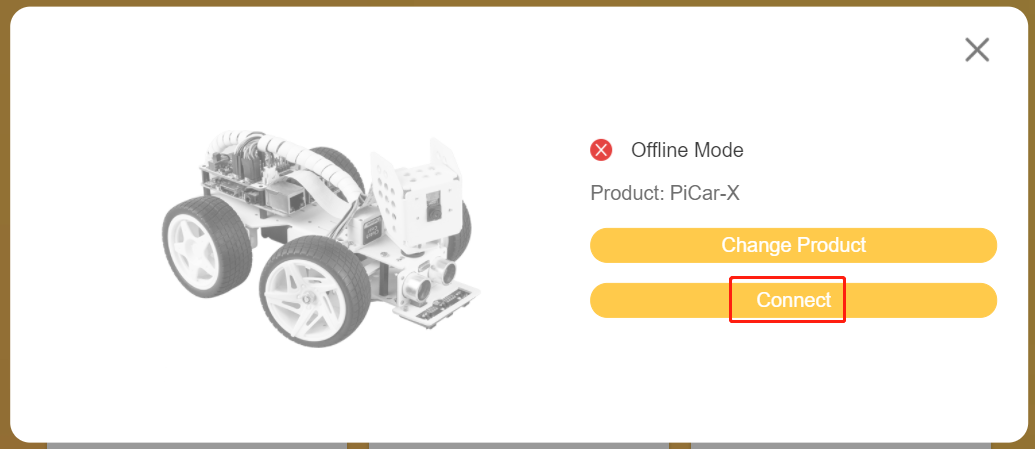

Нажмите Connect .

EzBlock Picar-X

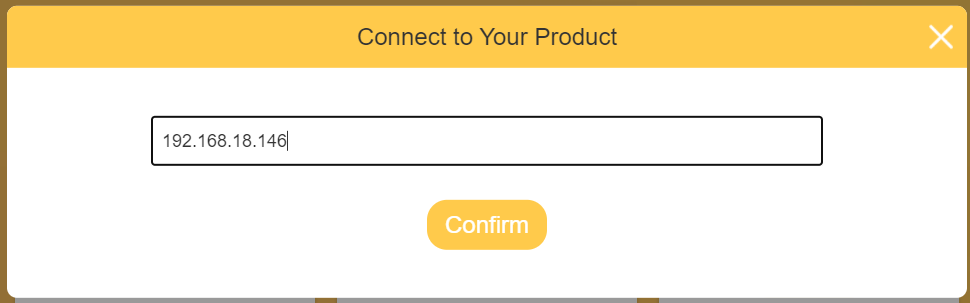

Программа отобразит IP-адрес робота – подтвердите кнопкой Confirm .

EzBlock Setup IP Address

При успешном соединении отобразятся данные робота: уровень заряда батареи, напряжение, версия ПО.

EzBlock PiCar-X Connected Robot

Установка Python-библиотек и модулей

Запустите терминал в Raspberry Pi OS для обновления системы:

sudo apt update
sudo apt upgrade

Установите библиотеку SunFounder PICAR-X Robot Hat:

cd ~/
git clone -b v2.0 https://github.com/sunfounder/robot-hat.git
cd robot-hat
sudo python3 setup.py install

Затем скачайте и установите модуль Vilb:

cd ~/
git clone -b picamera2 https://github.com/sunfounder/vilib.git
cd vilib
sudo python3 install.py

Повторите для модуля Picar-X:

cd ~/
git clone -b v2.0 https://github.com/sunfounder/picar-x.git
cd picar-x
sudo python3 setup.py install

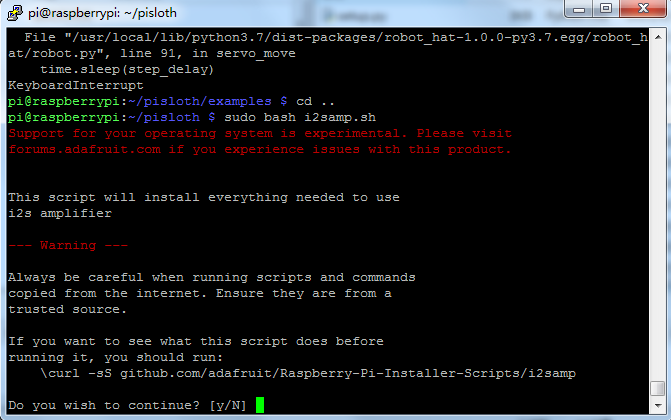

Запустите скрипт i2samp.sh для установки драйвера I2S-усилителя:

cd ~/picar-x
sudo bash i2samp.sh

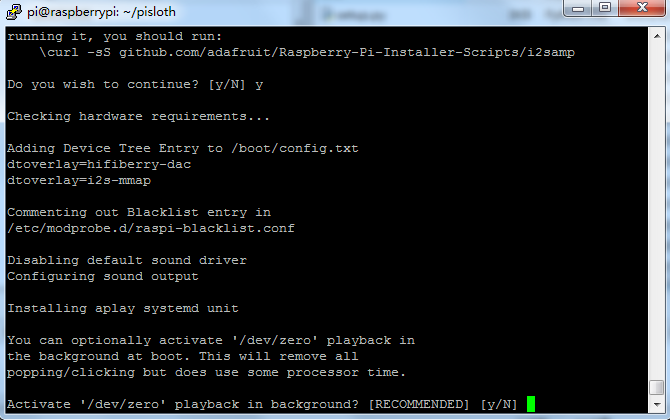

Введите «y» для подтверждения установки:

SunFounder PICAR-X I2S

И снова для активации фонового воспроизведения /dev/zero…

SunFounder PICAR-X I2S Confirm

Перезагрузите систему по запросу.

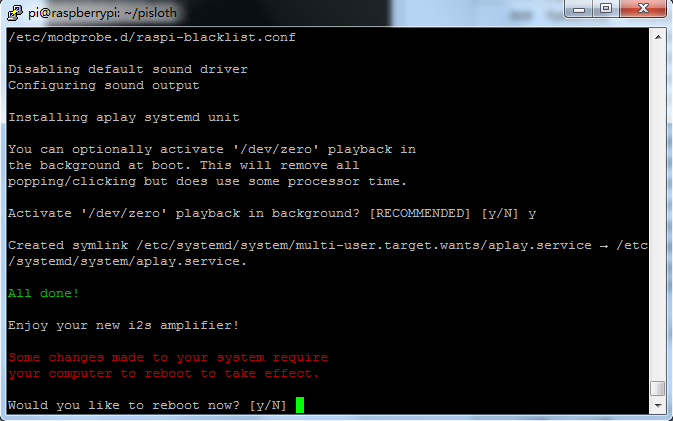

SunFounder PICAR-X I2S Reboot

Активация интерфейса I2C

Введите команду для настроек Raspberry Pi OS:

sudo raspi-config

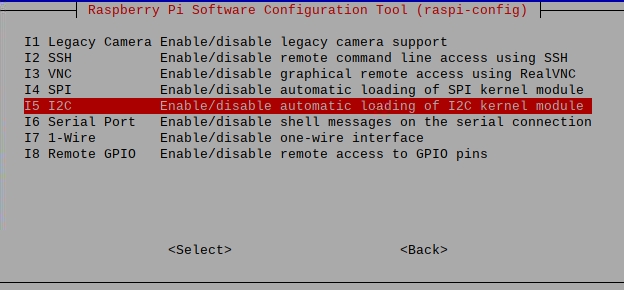

Выберите Interface Options…

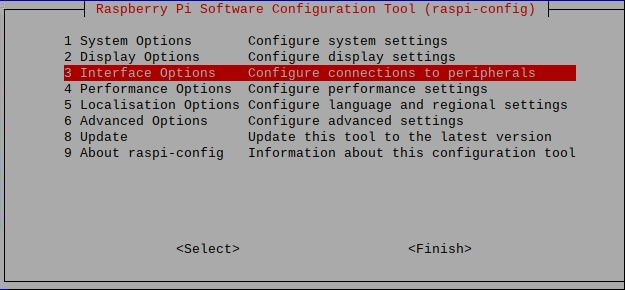

raspi-config Interface Options

I2C

raspi-config Enable I2C

…подтвердите «Yes«.

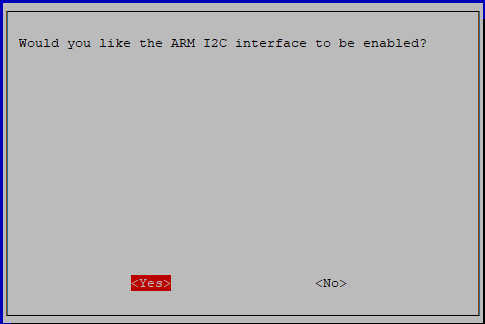

SunFounder PICAR-X Confirm I2C Enable

Перезагрузите систему по запросу для завершения.

Установка сервопривода на 0° для упрощения сборки

SunFounder PICAR-X Servo Arm

Диапазон угла сервопривода PiCar-X: -90°–90°, но на заводе угол не калиброван (возможны 0° или 45°). Сборка при случайном угле ≠0° может повредить сервопривод. Перед установкой на робота задайте всем сервоприводам угол 0°. Для центрирования выполните команду:

cd ~/picar-x/example
sudo python3 servo_zeroing.py

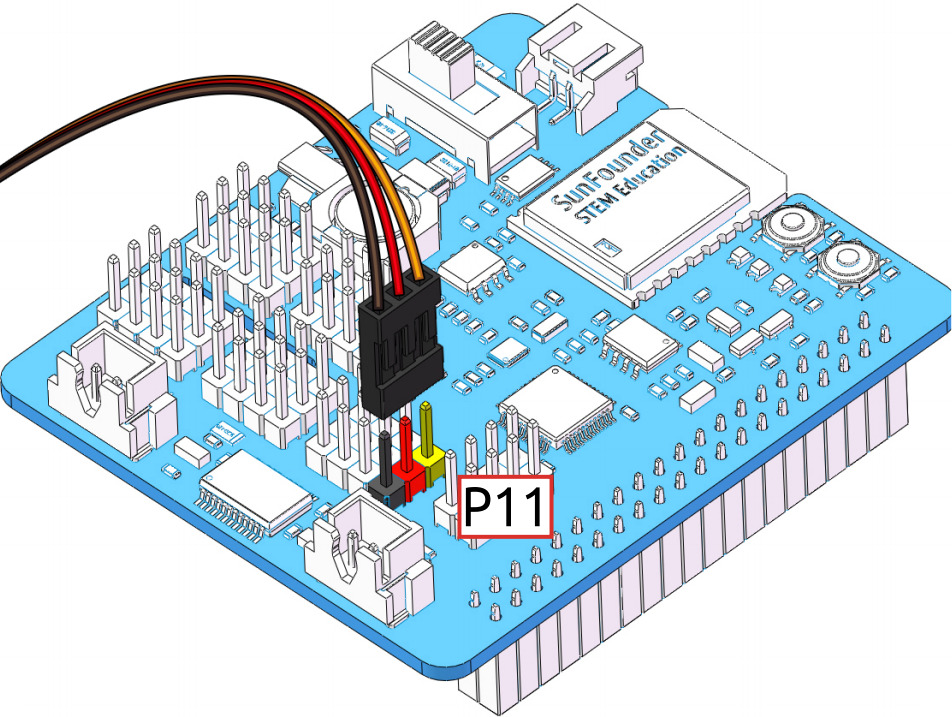

Затем подключите кабель сервопривода к порту P11, и вы увидите, как рычаг сервопривода повернётся в позицию (это положение 0°). Далее установите рычаг сервопривода согласно инструкции по сборке.

SunFounder PICAR-X P11 Connect

Калибровка робота PiCar-X 2.0 (Python)

Из-за возможных отклонений при сборке PiCar-X или ограничений сервоприводов углы установки могут быть слегка смещены. Для коррекции запустите программу calibration.py:

cd /home/pi/picar-x/example/calibration
sudo python3 calibration.py

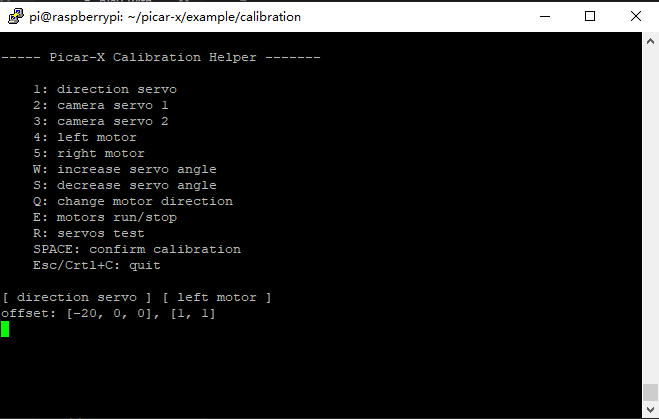

Запустится помощник калибровки PiCar-X с меню, как показано ниже.

PICAR-X Calibration

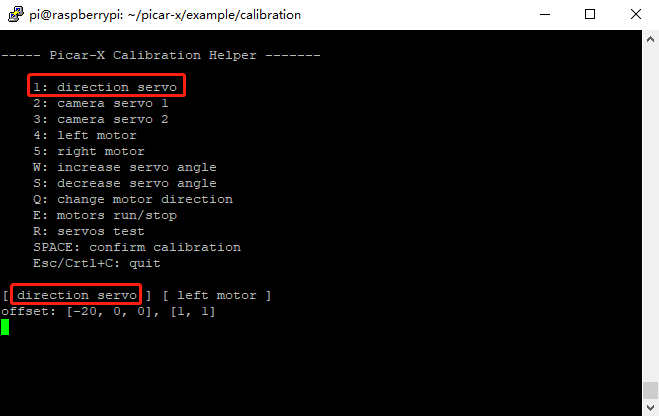

Клавиша R проверяет работоспособность сервопривода управления передними колёсами. Нажмите 1 для выбора сервопривода передних колёс, затем клавишами W/S отрегулируйте положение колёс строго прямо без смещения влево/вправо.

Calibration Direction Servo

Теперь нажмите 2 для выбора сервопривода камеры №1 (поворот по горизонтали), затем клавишами W/S отрегулируйте поворотную платформу строго вперёд без смещения влево/вправо.

Calibrate Camera Servo1

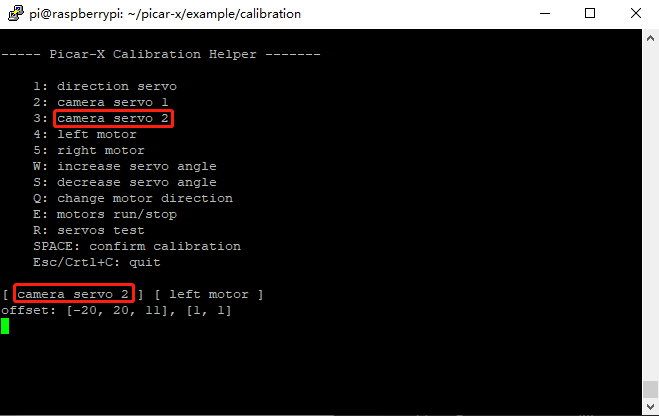

Повторите для сервопривода камеры №2 (наклон по вертикали), выбрав 3 и регулируя клавишами W/S положение платформы строго вперёд без наклона вверх/вниз.

SunFounder PICAR-X Calibrate Camera Servo

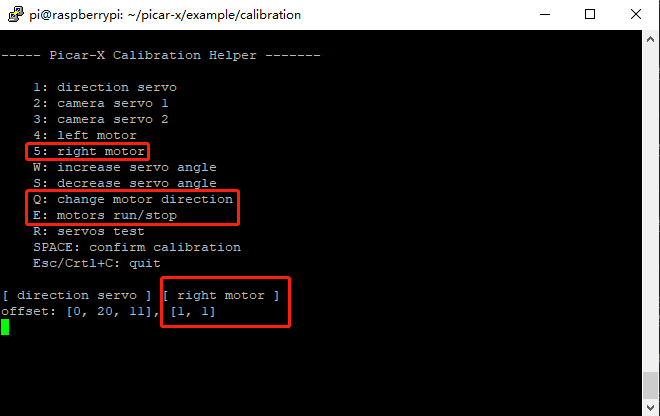

При возможном обратном подключении моторов нажмите E для проверки движения вперёд. При некорректной работе выберите левый/правый мотор клавишами 4/5, затем клавишей Q откалибруйте направление вращения.

PICAR-X Calibrate Direction Motor

По завершении калибровки нажмите Пробел для сохранения параметров. Подтвердите действие вводом «y», затем нажмите ESC или Ctrl+C для выхода.

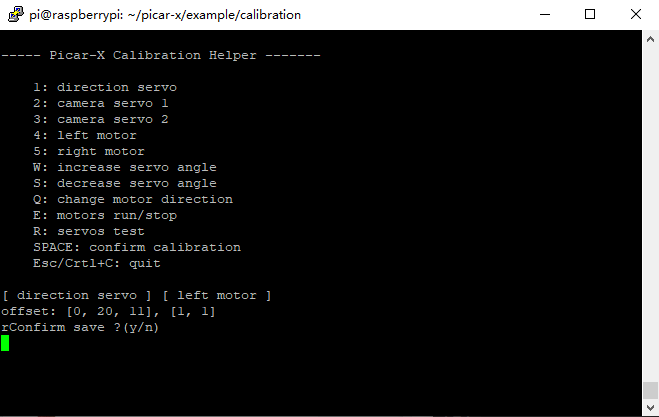

SunFounder PICAR-X Calibration Confirm

Калибровка робота PiCar-X 2.0 (EzBlock Studio)

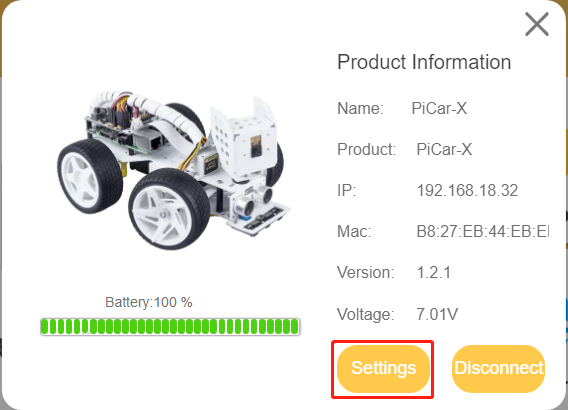

Альтернативно калибровку можно выполнить через веб-интерфейс EzBlock Studio. После подключения нажмите кнопку Settings .

EzBlock Studio Robot Setting

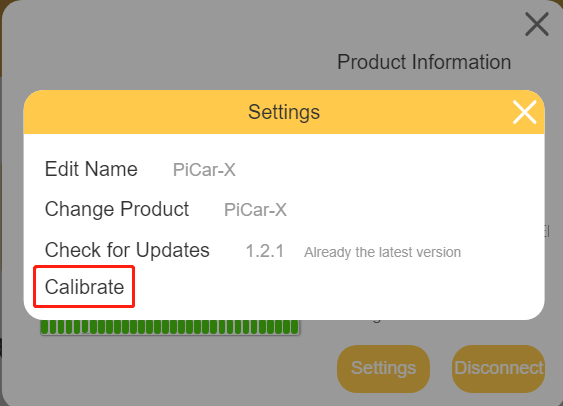

Затем выберите Calibrate.

EzBlock Studio Robot Calibrate

В открывшемся окне выберите сервоприводы для калибровки: поворотно-наклонного механизма камеры или рулевых колёс.

EzBlock Studio Calibrate

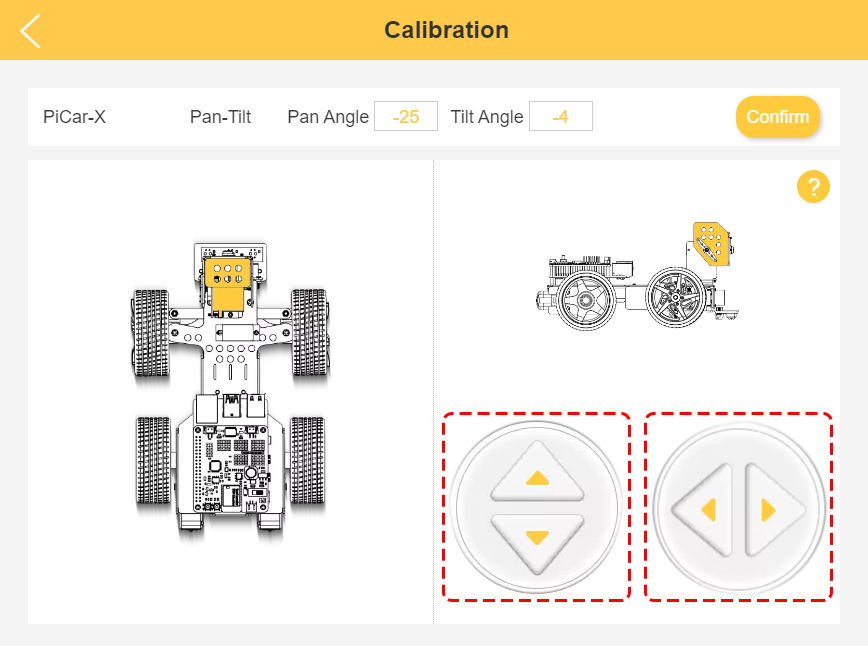

Начните с калибровки сервоприводов поворотно-наклонного механизма. Кнопками управления отрегулируйте положение камеры вверх/вниз (наклон) и влево/вправо (поворот). После выравнивания камеры нажмите Confirm .

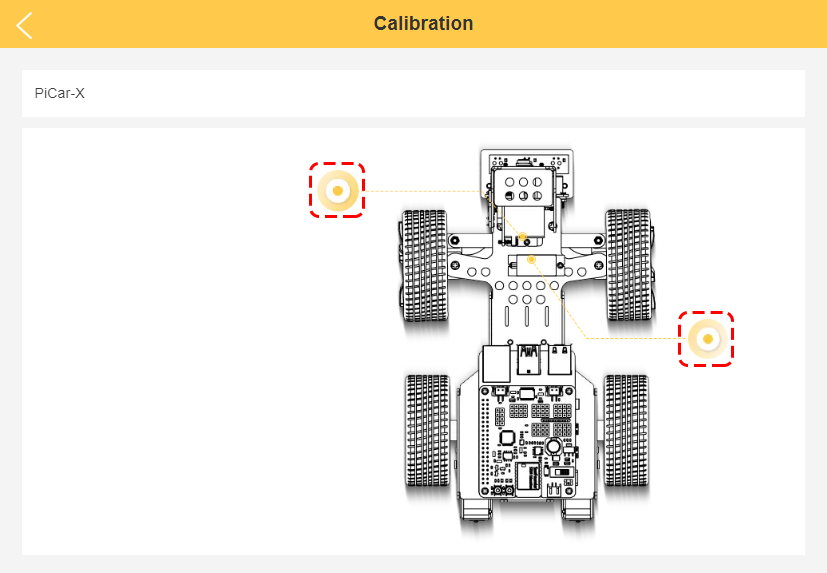

EzBlock Studio PiCar-X Calibrate Pan Tilt

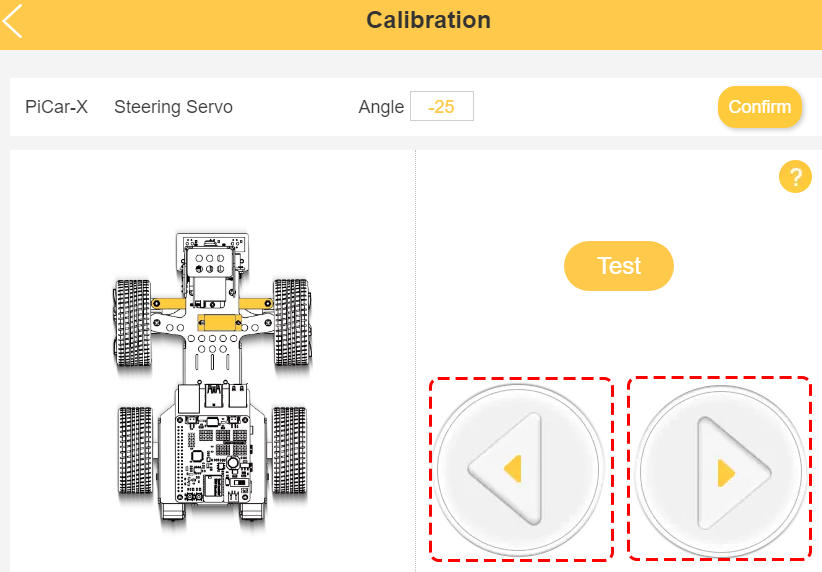

Аналогично откалибруйте рулевые колёса, регулируя их положение влево/вправо. После выравнивания нажмите Confirm .

EzBlock Studio PiCAR-X Calibrate Steering

Тестирование движения робота PiCar-X 2.0

Запрограммируем движение робота по S-траектории с последующей остановкой. Пример реализации на Python:

from picarx import Picarx
import time

if __name__ == "__main__":
    try:
        px = Picarx()
        px.forward(30)
        time.sleep(0.5)
        for angle in range(0,35):
            px.set_dir_servo_angle(angle)
            time.sleep(0.01)
        for angle in range(35,-35,-1):
            px.set_dir_servo_angle(angle)
            time.sleep(0.01)
        for angle in range(-35,0):
            px.set_dir_servo_angle(angle)
            time.sleep(0.01)
        px.forward(0)
        time.sleep(1)

        for angle in range(0,35):
            px.set_camera_servo1_angle(angle)
            time.sleep(0.01)
        for angle in range(35,-35,-1):
            px.set_camera_servo1_angle(angle)
            time.sleep(0.01)
        for angle in range(-35,0):
            px.set_camera_servo1_angle(angle)
            time.sleep(0.01)
        for angle in range(0,35):
            px.set_camera_servo2_angle(angle)
            time.sleep(0.01)
        for angle in range(35,-35,-1):
            px.set_camera_servo2_angle(angle)
            time.sleep(0.01)
        for angle in range(-35,0):
            px.set_camera_servo2_angle(angle)
            time.sleep(0.01)

    finally:
        px.forward(0)

… и в EzBlock Studio.

EzBlock Studio Robot Move Code

Тест объезда препятствий

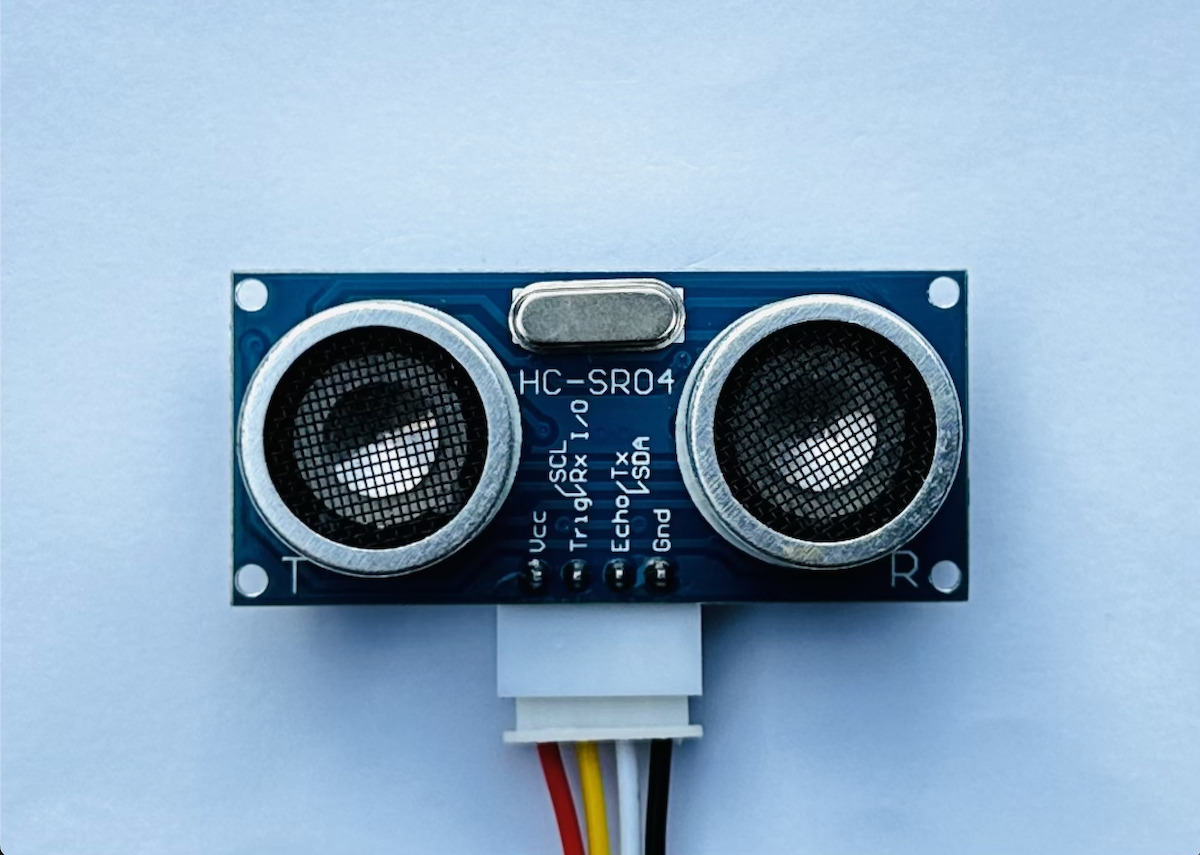

Робот оснащён ультразвуковым сенсором HC-SR04 с диапазоном 0-400 см. Демо-программа поворачивает колёса на -35° при обнаружении объекта ближе 25 см, иначе поддерживает угол 0°. Тестирование подтвердило работоспособность в Python и EzBlock Studio.

HC-SR04 ultrasonic sensor

Python:

from picarx import Picarx

def main():
    try:
        px = Picarx()
        # px = Picarx(ultrasonic_pins=['D2','D3']) # tring, echo
        px.forward(30)
        while True:
            distance = px.ultrasonic.read()
            print("distance: ",distance)
            if distance > 0 and distance < 300:
                if distance < 25:
                    px.set_dir_servo_angle(-35)
                else:
                    px.set_dir_servo_angle(0)
    finally:
        px.forward(0)

if __name__ == "__main__":
    main()

EzBlock Studio:

EzBlock Studio Obstacle Avoidance Code

Программа следования по линии для PiCar-X 2.0

Робот использует «3-канальный датчик серой шкалы SunFounder», выдающий аналоговые значения для каждого выхода. Алгоритм предусматривает три условия:

  1. Движение вперёд на скорости 10% с углом сервопривода 0° по умолчанию.
  2. При обнаружении чёрной линии левым сенсором установите угол сервопривода 12°.
  3. При обнаружении линии правым сенсором установите угол -12°.
  4. При отсутствии условий 2 и 3 верните угол 0°.

SunFounder 3-ch Gray Scale Sensor

Программа на Python:

from picarx import Picarx

if __name__=='__main__':
    try:
        px = Picarx()
        # px = Picarx(grayscale_pins=['A0', 'A1', 'A2'])
        px_power = 10
        while True:
            gm_val_list = px.get_grayscale_data()
            print("gm_val_list:",gm_val_list)
            gm_status = px.get_line_status(gm_val_list)
            print("gm_status:",gm_status)

            if gm_status == 'forward':
                print(1)
                px.forward(px_power)

            elif gm_status == 'left':
                px.set_dir_servo_angle(12)
                px.forward(px_power)

            elif gm_status == 'right':
                px.set_dir_servo_angle(-12)
                px.forward(px_power)
            else:
                px.set_dir_servo_angle(0)
                px.stop()
    finally:
        px.stop()

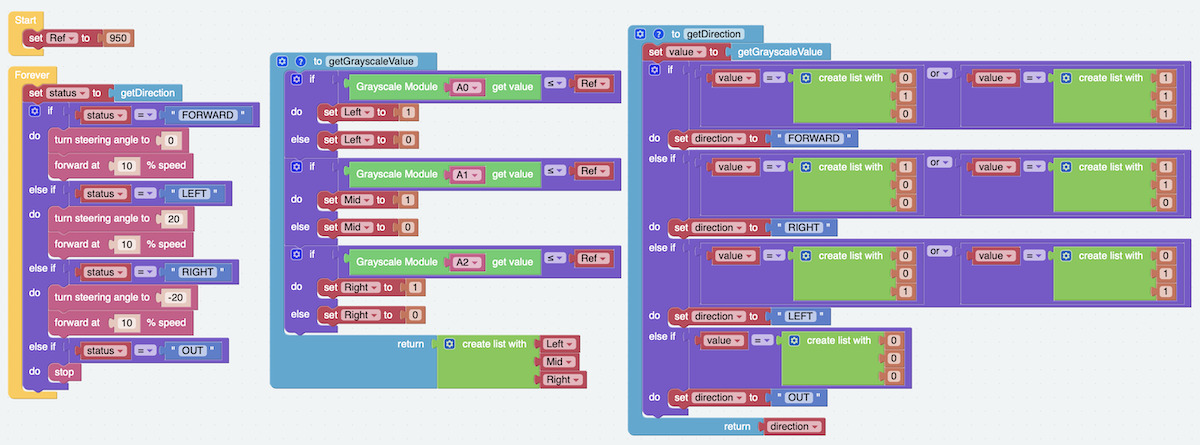

Эквивалентная визуальная реализация в EzBlock Studio.

EzBlock Studio Line Follower Code

Озвучивание текста через встроенный динамик

Используем технологию Text-to-Speech (TTS) для воспроизведения фразы «Hello!» через динамик. После установки драйвера i2samp.sh создайте программу:

from robot_hat import TTS

if __name__ == "__main__":
    words = ["Hello", "Hi", "Good bye", "Nice to meet you"]
    tts_robot = TTS()
    for i in words:
        print(i)
        tts_robot.say(i)

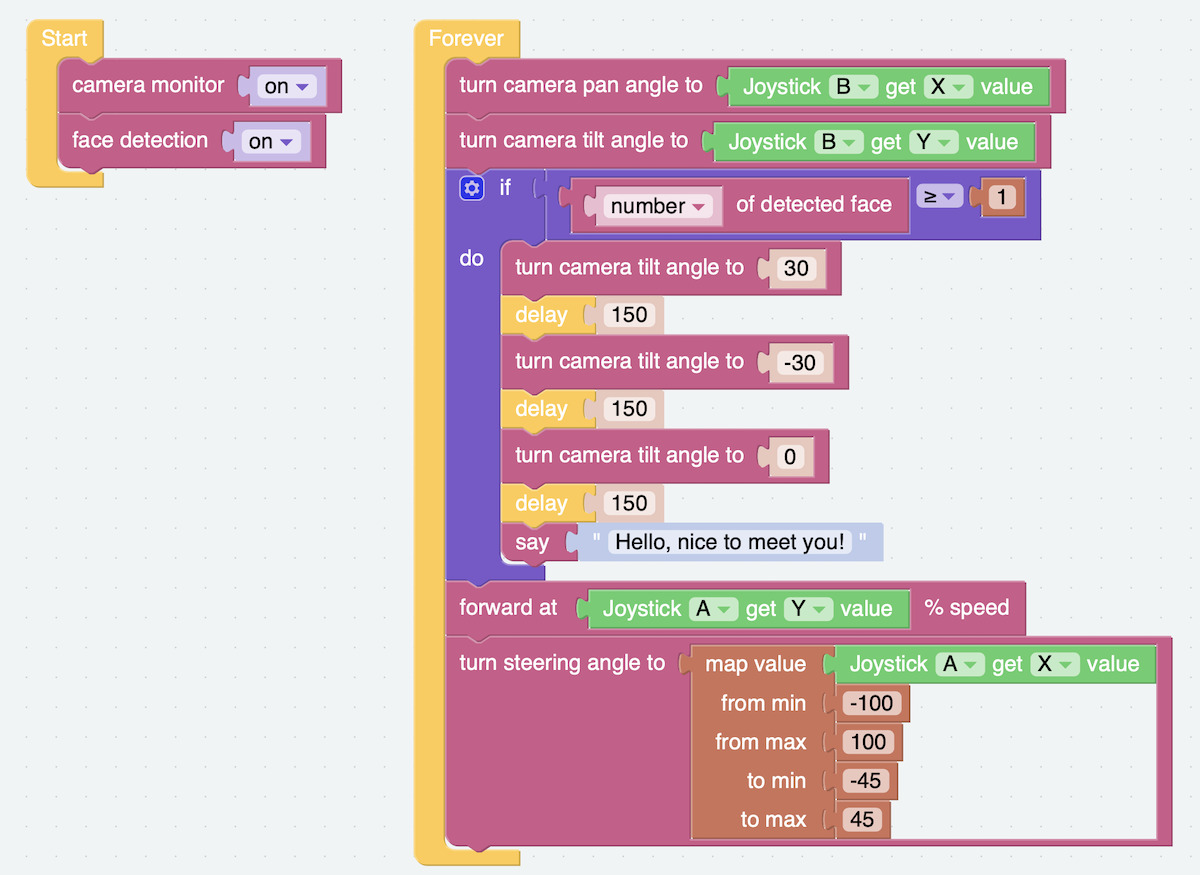

Аналогичный пример в EzBlock Studio использует распознавание лиц через камеру для фразы «Hello, nice to meet you!»

EzBlock Studio Say Hello Code

Компьютерное зрение на Raspberry Pi 4

Распознавание лиц — лишь одна из задач, выполняемых Raspberry Pi 4 через 5Мп камеру SunFounder на сенсоре OV5647 Full HD. Рассмотрим другие примеры машинного зрения.

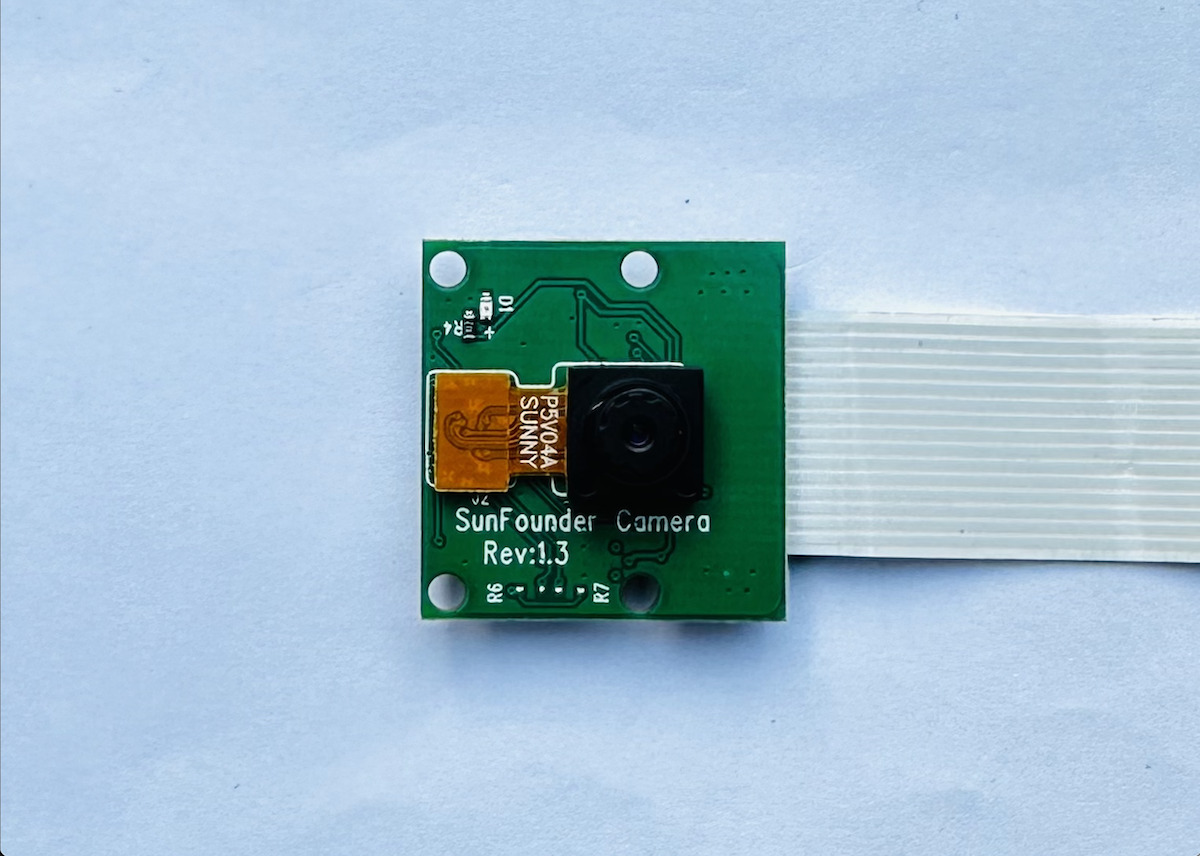

SunFounder Camera

Распознавание цвета

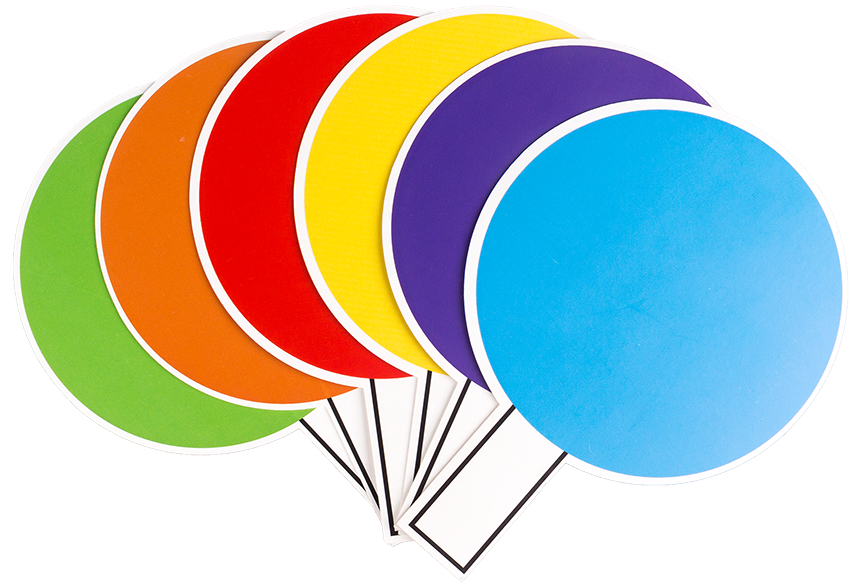

Для теста используйте цветные круги. Распечатайте шаблон из этого PDF-файла .

SunFounder PICAR-X Color Cards

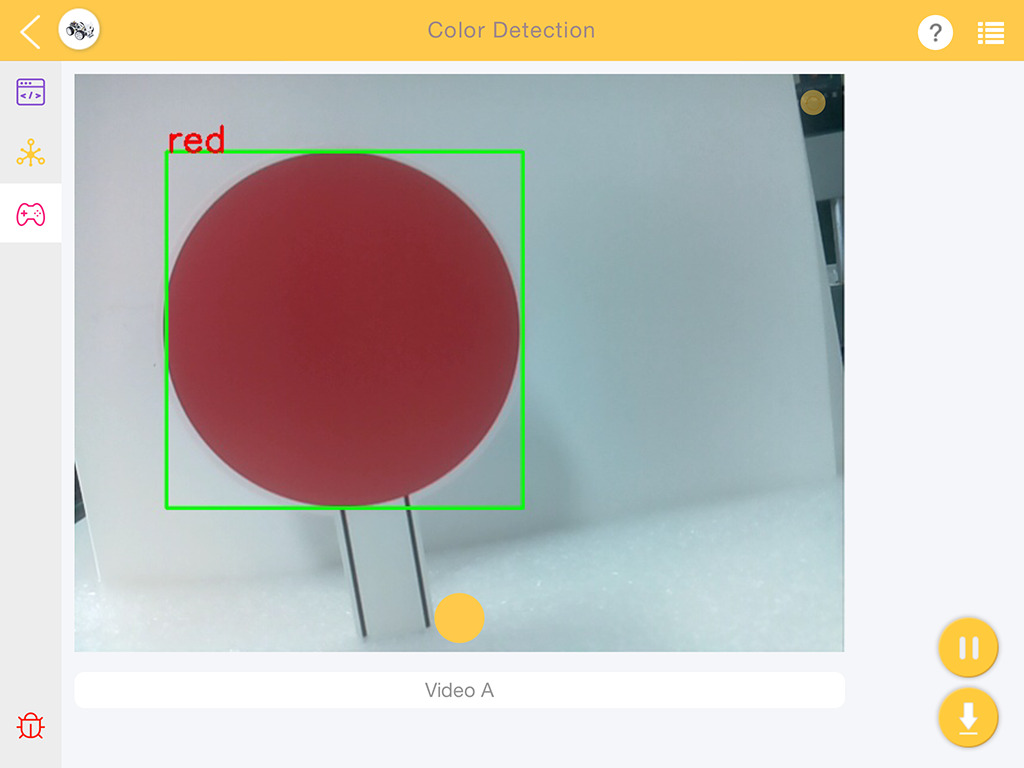

Программа определяет цвет круга, обводит его зелёным прямоугольником и подписывает цвет в левом верхнем углу.

EzBlock Studio Color Detect Sign

Код распознавания цвета на Python:

import cv2
from picamera.array import PiRGBArray
from picamera import PiCamera
import numpy as np
import time

color_dict = {'red':[0,4],'orange':[5,18],'yellow':[22,37],'green':[42,85],'blue':[92,110],'purple':[115,165],'red_2':[165,180]}  #Here is the range of H in the HSV color space represented by the color

kernel_5 = np.ones((5,5),np.uint8) #Define a 5×5 convolution kernel with element values of all 1.

def color_detect(img,color_name):

    # The blue range will be different under different lighting conditions and can be adjusted flexibly.  H: chroma, S: saturation v: lightness
    resize_img = cv2.resize(img, (160,120), interpolation=cv2.INTER_LINEAR)  # In order to reduce the amount of calculation, the size of the picture is reduced to (160,120)
    hsv = cv2.cvtColor(resize_img, cv2.COLOR_BGR2HSV)              # Convert from BGR to HSV
    color_type = color_name

    mask = cv2.inRange(hsv,np.array([min(color_dict[color_type]), 60, 60]), np.array([max(color_dict[color_type]), 255, 255]) )           # inRange():Make the ones between lower/upper white, and the rest black
    if color_type == 'red':
            mask_2 = cv2.inRange(hsv, (color_dict['red_2'][0],0,0), (color_dict['red_2'][1],255,255))
            mask = cv2.bitwise_or(mask, mask_2)

    morphologyEx_img = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel_5,iterations=1)              # Perform an open operation on the image

    # Find the contour in morphologyEx_img, and the contours are arranged according to the area from small to large.
    _tuple = cv2.findContours(morphologyEx_img,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)
    # compatible with opencv3.x and openc4.x
    if len(_tuple) == 3:
        _, contours, hierarchy = _tuple
    else:
        contours, hierarchy = _tuple

    color_area_num = len(contours) # Count the number of contours

    if color_area_num > 0:
        for i in contours:    # Traverse all contours
            x,y,w,h = cv2.boundingRect(i)      # Decompose the contour into the coordinates of the upper left corner and the width and height of the recognition object

            # Draw a rectangle on the image (picture, upper left corner coordinate, lower right corner coordinate, color, line width)
            if w >= 8 and h >= 8: # Because the picture is reduced to a quarter of the original size, if you want to draw a rectangle on the original picture to circle the target, you have to multiply x, y, w, h by 4.
                x = x * 4
                y = y * 4
                w = w * 4
                h = h * 4
                cv2.rectangle(img,(x,y),(x+w,y+h),(0,255,0),2)  # Draw a rectangular frame
                cv2.putText(img,color_type,(x,y), cv2.FONT_HERSHEY_SIMPLEX, 1,(0,0,255),2)# Add character description

    return img,mask,morphologyEx_img

with PiCamera() as camera:
    print("start color detect")
    camera.resolution = (640,480)
    camera.framerate = 24
    rawCapture = PiRGBArray(camera, size=camera.resolution)
    time.sleep(2)

    for frame in camera.capture_continuous(rawCapture, format="bgr",use_video_port=True):# use_video_port=True
        img = frame.array
        img,img_2,img_3 =  color_detect(img,'red')  # Color detection function
        cv2.imshow("video", img)    # OpenCV image show
        cv2.imshow("mask", img_2)    # OpenCV image show
        cv2.imshow("morphologyEx_img", img_3)    # OpenCV image show
        rawCapture.truncate(0)   # Release cache

        k = cv2.waitKey(1) & 0xFF
        # 27 is the ESC key, which means that if you press the ESC key to exit
        if k == 27:
            break

    print('quit ...')
    cv2.destroyAllWindows()
    camera.close()

Более простая реализация в EzBlock Studio требует всего двух блоков.

EzBlock Studio Color Detection Code

Функция распознавания лиц

В тесте динамика мы кратко проверили распознавание лиц, но рассмотрим детали. Метод основан на каскадных классификаторах Хаара — эффективной технологии обнаружения объектов, разработанной Полом Виолой и Майклом Джонсом (2001).

Алгоритм: преобразование изображения в градации серого, обнаружение лиц через модель классификаторов Хаара, рисование прямоугольников вокруг лиц на исходном изображении.

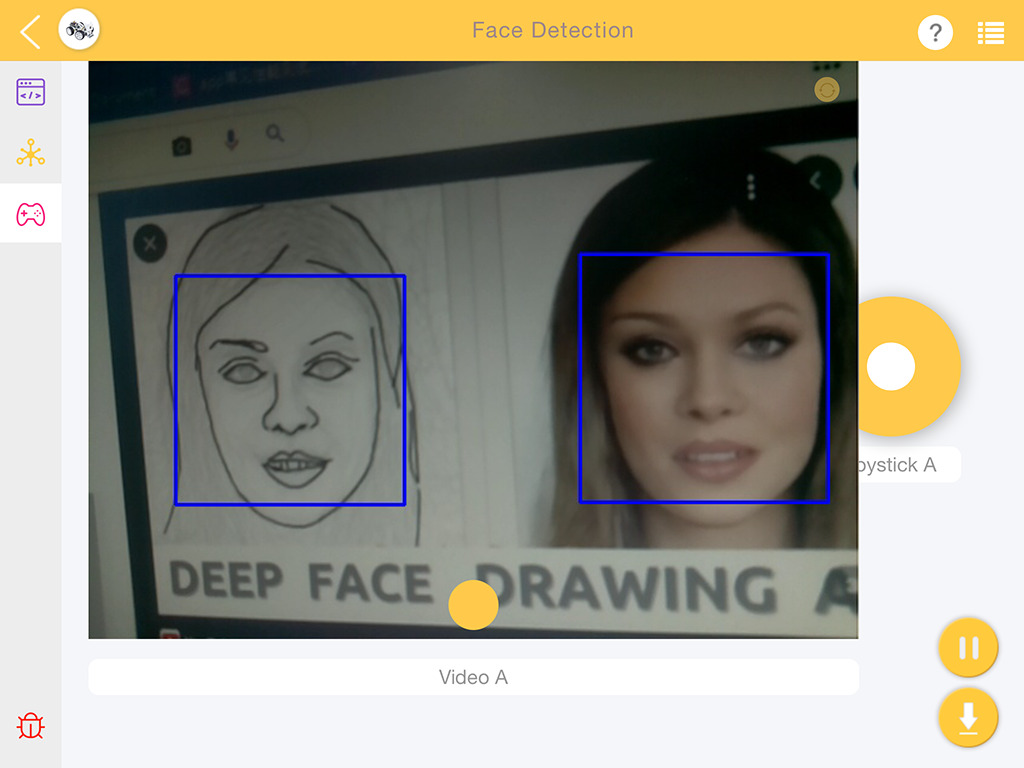

EzBlock Studio Face Detection

Код на Python:

import cv2
from picamera.array import PiRGBArray
from picamera import PiCamera
import time

def human_face_detect(img):
    resize_img = cv2.resize(img, (320,240), interpolation=cv2.INTER_LINEAR)         # In order to reduce the amount of calculation, resize the image to 320 x 240 size
    gray = cv2.cvtColor(resize_img, cv2.COLOR_BGR2GRAY)    # Convert to grayscale
    faces = face_cascade.detectMultiScale(gray, 1.3, 2)    # Detect faces on grayscale images
    face_num = len(faces)   # Number of detected faces
    if face_num  > 0:
        for (x,y,w,h) in faces:

            x = x*2   # Because the image is reduced to one-half of the original size, the x, y, w, and h must be multiplied by 2.
            y = y*2
            w = w*2
            h = h*2
            cv2.rectangle(img,(x,y),(x+w,y+h),(255,0,0),2)  # Draw a rectangle on the face

    return img


with PiCamera() as camera:
    print("start human face detect")
    camera.resolution = (640,480)
    camera.framerate = 24
    rawCapture = PiRGBArray(camera, size=camera.resolution)
    time.sleep(2)

    for frame in camera.capture_continuous(rawCapture, format="bgr",use_video_port=True): # use_video_port=True
        img = frame.array
        img =  human_face_detect(img)
        cv2.imshow("video", img)  #OpenCV image show
        rawCapture.truncate(0)  # Release cache

        k = cv2.waitKey(1) & 0xFF
        # 27 is the ESC key, which means that if you press the ESC key to exit
        if k == 27:
            break

    print('quit ...')
    cv2.destroyAllWindows()
    camera.close()

Эквивалентный пример в EzBlock Studio.

EzBlock Studio Face Detection Code

Видеообзор PiCar-X 2.0

Заключение

SunFounder PiCar-X 2.0 — роботизированная платформа с ИИ для изучения Raspberry Pi, компьютерного зрения и робототехники. Робот программируется для объезда препятствий, следования по линии и автономного движения с функциями распознавания лиц/цветов.

Комплект предназначен для образовательных учреждений и энтузиастов. Полный перечень функций (распознавание QR-кодов, отслеживание лиц, игра «Бой быков» и др.) доступен в документации .

Благодарим SunFounder за предоставленный комплект PiCar-X 2.0. Комплект с аккумулятором и зарядным устройством доступен за $81.99 ($154.99 с Raspberry Pi 4 4ГБ в фирменном магазине; $74.99 и $145.10 на Amazon с учётом скидки $15).

CNXSoft: Обзор переведён с оригинальной публикации CNX Software Thailand авторства Kajornsak Janjam под редакцией Suthinee Kerdkaew .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.

0 0 votes
Article Rating
Подписаться
Уведомление о
guest

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

0 Комментарий
Oldest
Newest Most Voted
Inline Feedbacks
View all comments
