AAEON предоставил для тестирования одноплатный компьютер UP 7000 с процессором Intel Processor N100 семейства Alder Lake-N, 8 ГБ оперативной памяти и 64 ГБ флеш-памяти eMMC. Одноплатник размером с визитку является обновлением модели UP 4000 SBC , которую тестировали в прошлом году с процессором Intel Atom x7-E3950 архитектуры Apollo Lake, 4 ГБ ОЗУ и 64 ГБ eMMC. UP 7000 также позиционируется как x86-альтернатива Raspberry Pi 5 для промышленных применений.
Спецификации UP 7000 с процессорами N100, N97 или N50 уже рассматривались в предыдущей статье. В первой части обзора будет изучена аппаратная часть, проведено сравнение дизайна с другими компактными, но производительными одноплатными компьютерами, а также установлена Ubuntu 22.04. Более детальное тестирование работы Linux на плате будет представлено во второй части обзора.
Распаковка UP 7000

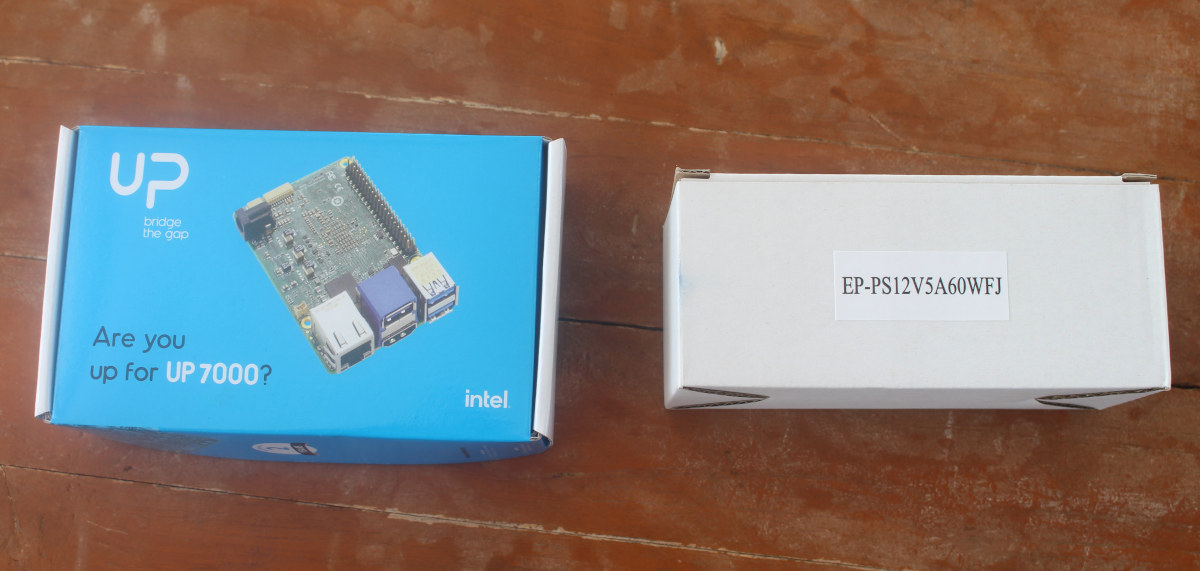

Комплект поставки включает две коробки: одна для самого одноплатника UP 7000, вторая — для блока питания.
На нижней стороне упаковки UP 7000 указаны основные характеристики и информация о конкретной модели. В данном случае это модель UP-ADLN100-A10-0864 с процессором Intel Processor N100, 8 ГБ LPDDR5 и 64 ГБ eMMC.

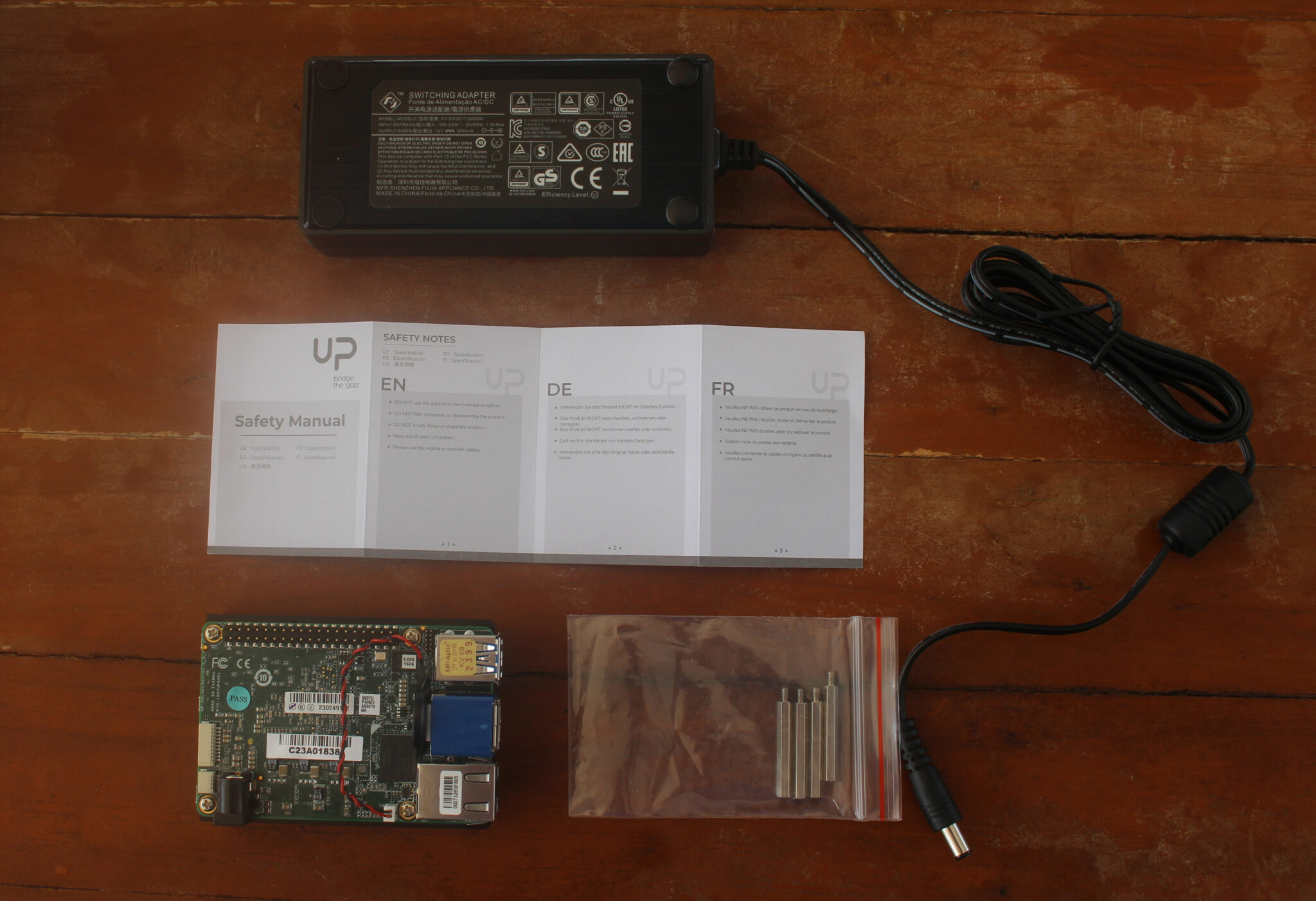

В комплекте с одноплатником размером с визитку поставляется руководство по безопасности и четыре стойки. Блок питания 12В/5А необходимо приобретать отдельно при необходимости. Отметим, что кабель питания с трехконтактной вилкой не входит в комплект, поэтому будет использован кабель от проектора .

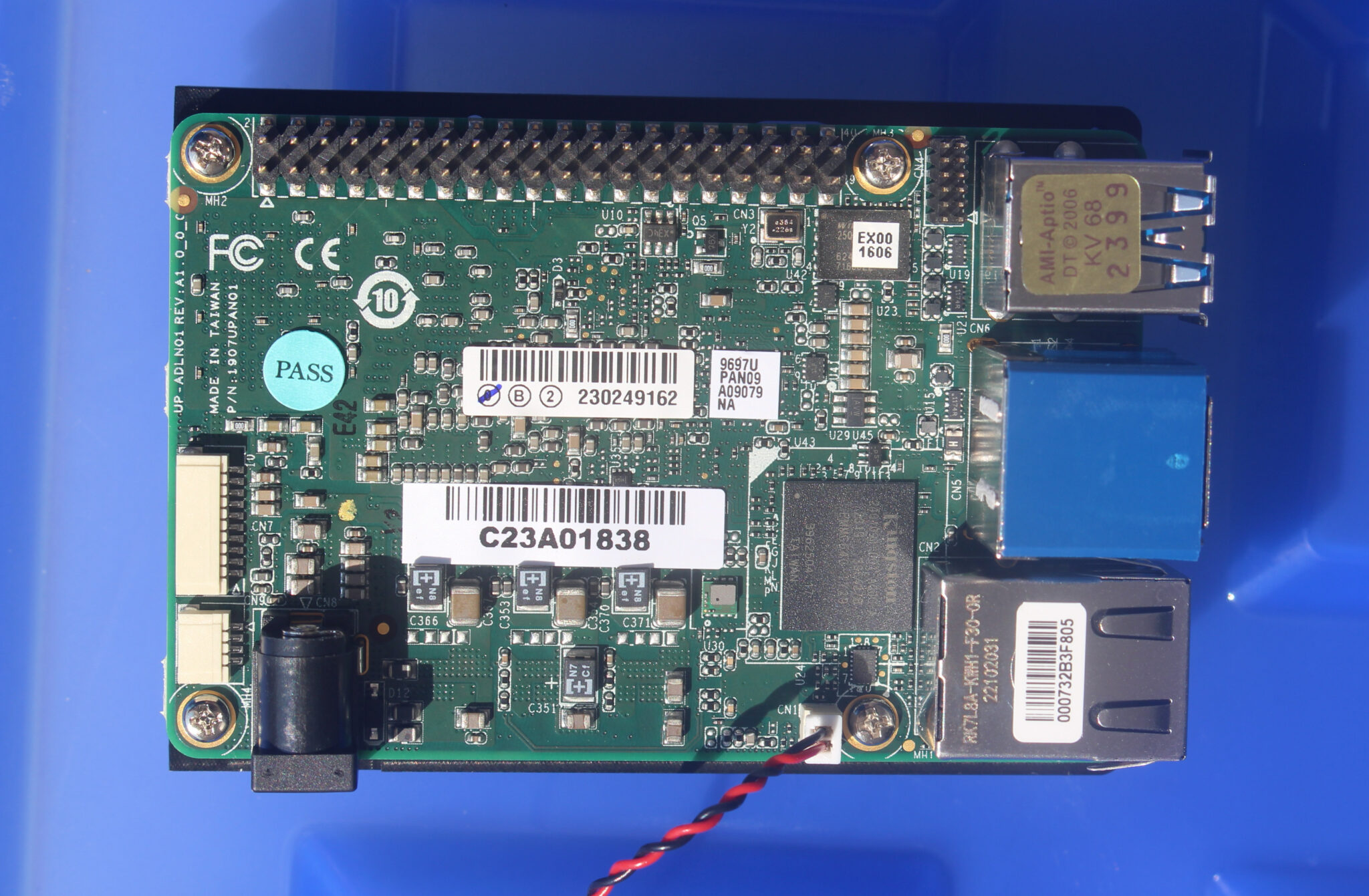

На верхней стороне платы расположен модуль флеш-памяти Kingston eMMC и меньший чип под наклейкой — это SPI-флеш Windbond 25Q256JV объемом 256 Мбит для BIOS.

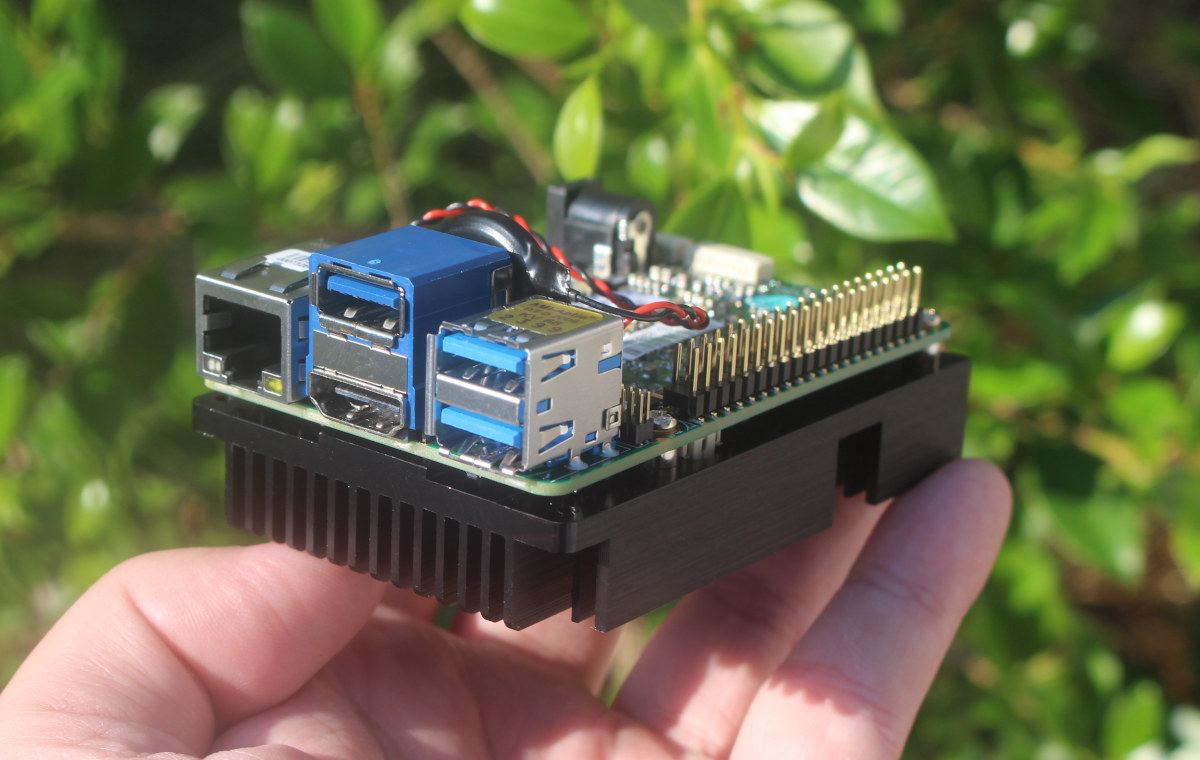

Плата оснащена разъемом Gigabit Ethernet RJ45, тремя портами USB 3.2, выходом HDMI 1.4b, 40-контактным GPIO-разъемом, совместимым с Raspberry Pi, и недокументированным 12-контактным разъемом. Массивный радиатор обеспечивает пассивное охлаждение.

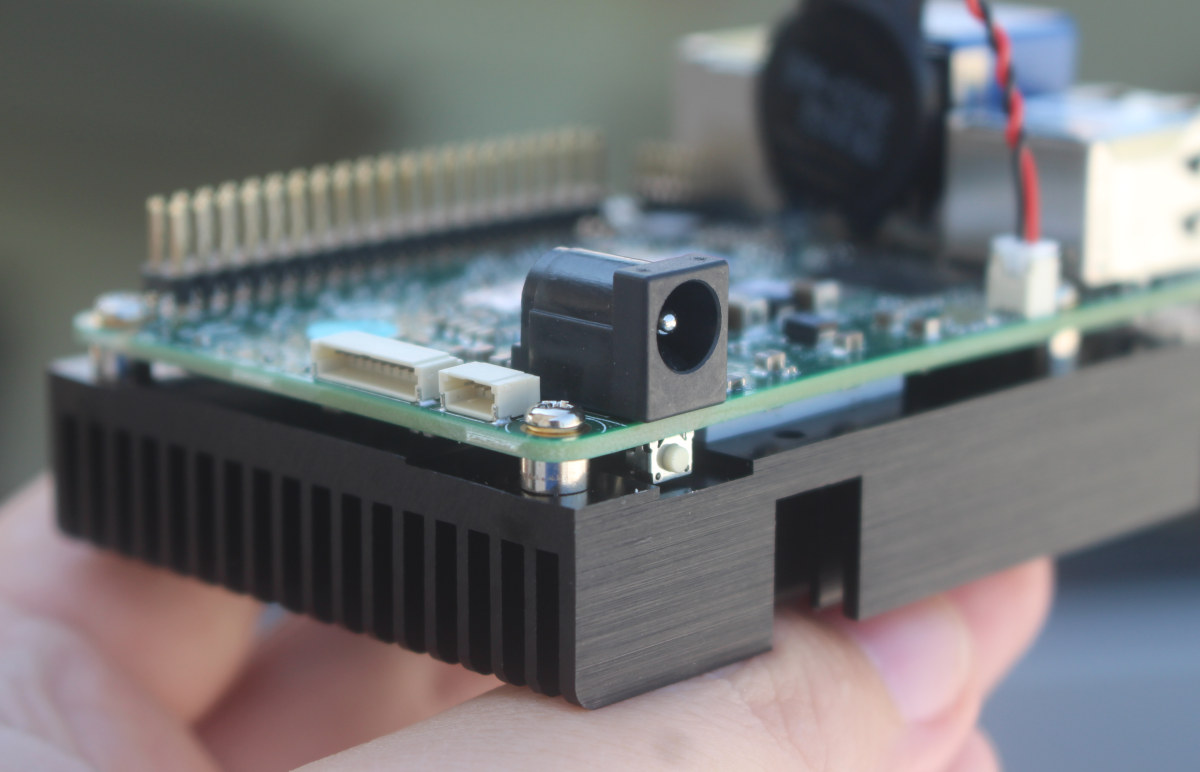

С другого ракурса видны 10-контактный разъем с двумя интерфейсами USB 2.0 и UART, меньший разъем для передней панели, разъем питания DC 12В и кнопка включения.

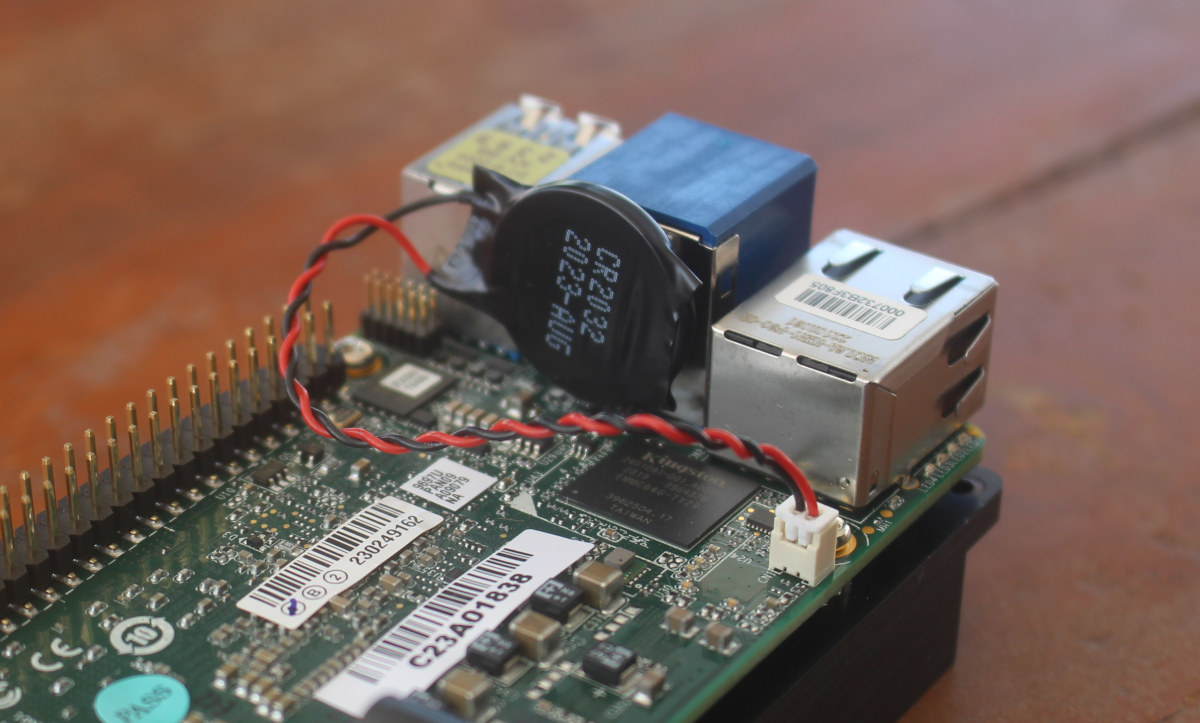

В отличие от предыдущего поколения UP 4000, в новой модели отсутствует порт USB Type-C. Батарейка CR2032 для RTC по-прежнему присутствует и закреплена на комбинированном разъеме USB/HDMI с помощью двустороннего скотча.

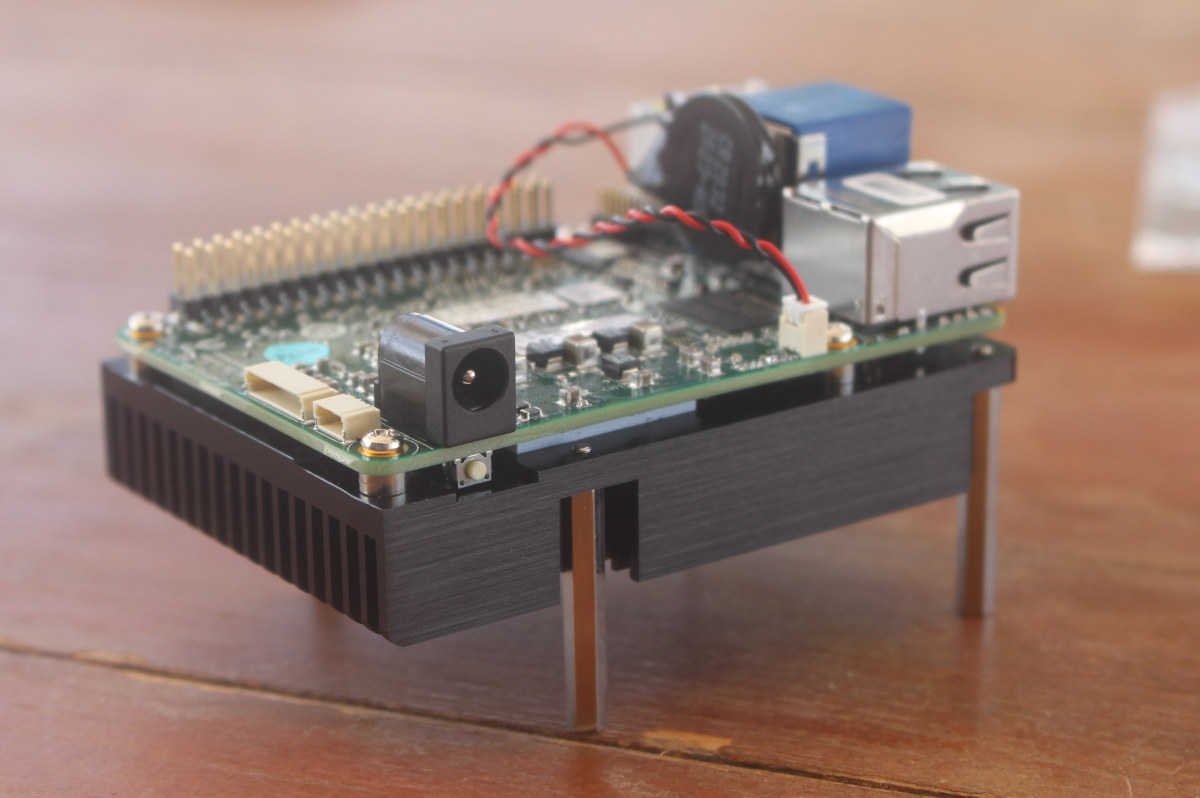

Еще одно улучшение — отсутствие разъемов на нижней стороне платы вблизи радиатора, что упрощает доступ по сравнению с UP 4000. Радиатор теперь имеет четыре резьбовых отверстия для установки стоек, улучшающих циркуляцию воздуха и охлаждение.
Сравнение с Raspberry Pi 5, Radxa Rock 5B и UP 4000

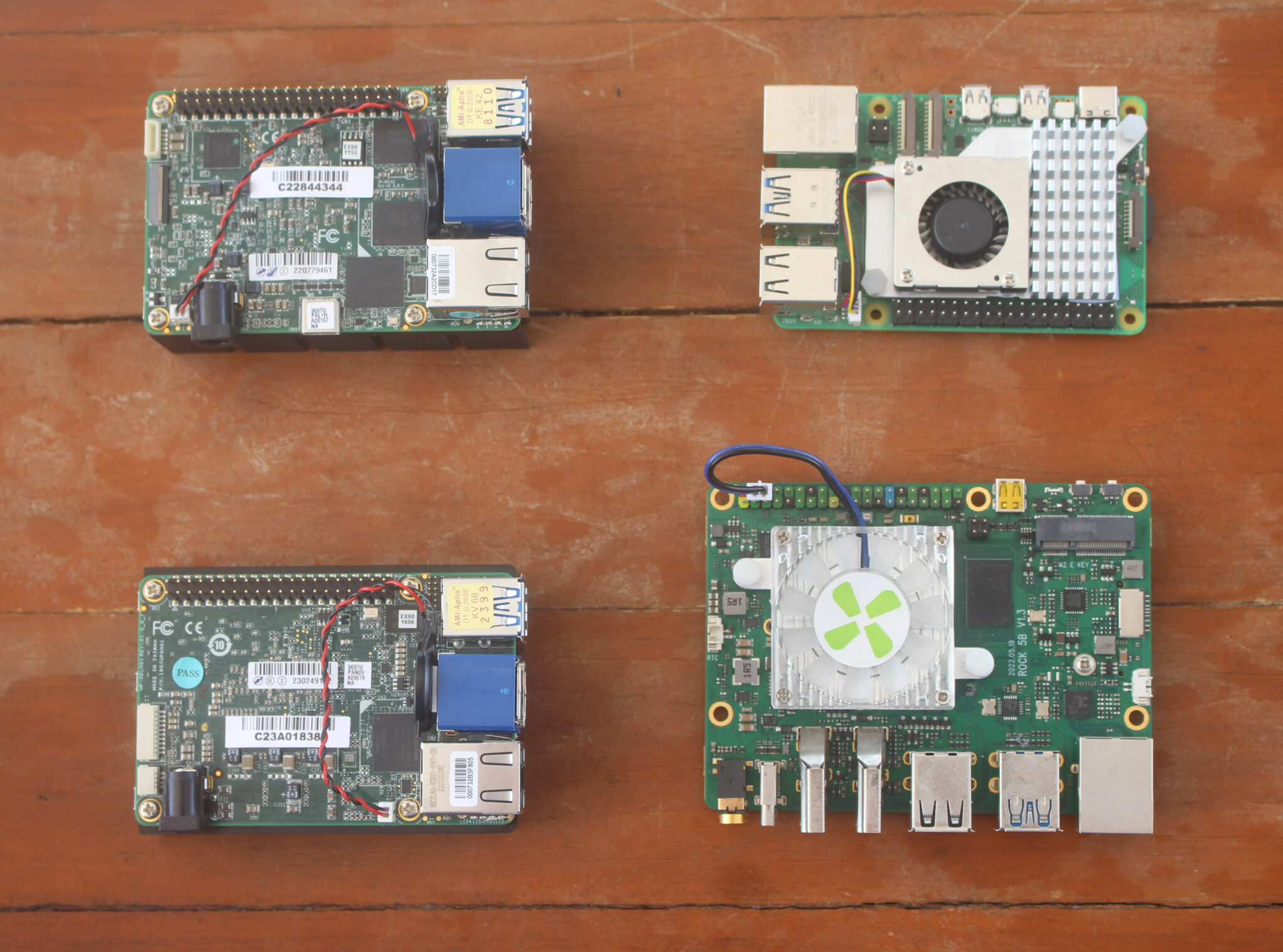

Для сравнения представлено фото UP 7000 (внизу слева) рядом с UP 4000 (вверху слева), Raspberry Pi 5 и Radxa Rock 5B .
При взгляде сверху платы UP 7000 и UP 4000 практически идентичны, за исключением отсутствия порта USB Type-C, перемещения некоторых разъемов и расположения чипов RAM на UP 7000 на той же стороне, что и CPU, под радиатором. FPGA Lattice MachXO2, используемая в UP 4000 для управления GPIO, также отсутствует или перемещена под плату. Обе платы UP имеют размеры, сопоставимые с Raspberry Pi 5, и более компактны по сравнению с Radxa Rock 5B, обладающей дополнительными портами и форм-фактором Pico-ITX.

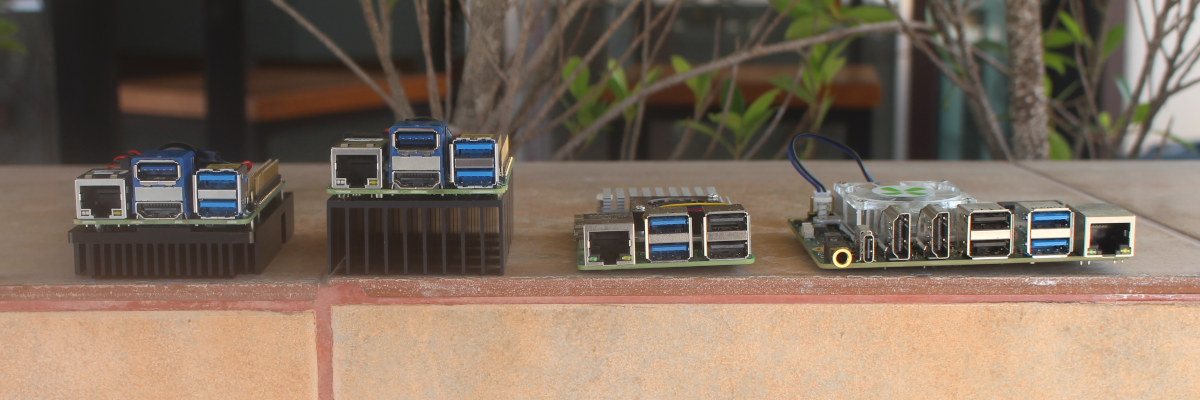

В предыдущем обзоре отмечалось, что UP 4000 имеет значительную толщину из-за радиатора, но AAEON разработала более тонкий радиатор для одноплатного компьютера UP 7000. Обе платы все же толще, чем Raspberry Pi 5 и Radxa Rock 5B, оснащенные активными системами охлаждения на фото выше, однако Raspberry Pi 5 имеет варианты пассивных корпусов , которые немного увеличивают толщину, а Radxa недавно представила пассивный корпус для Rock 5B .
Первая загрузка платы UP 7000 и установка Ubuntu 22.04

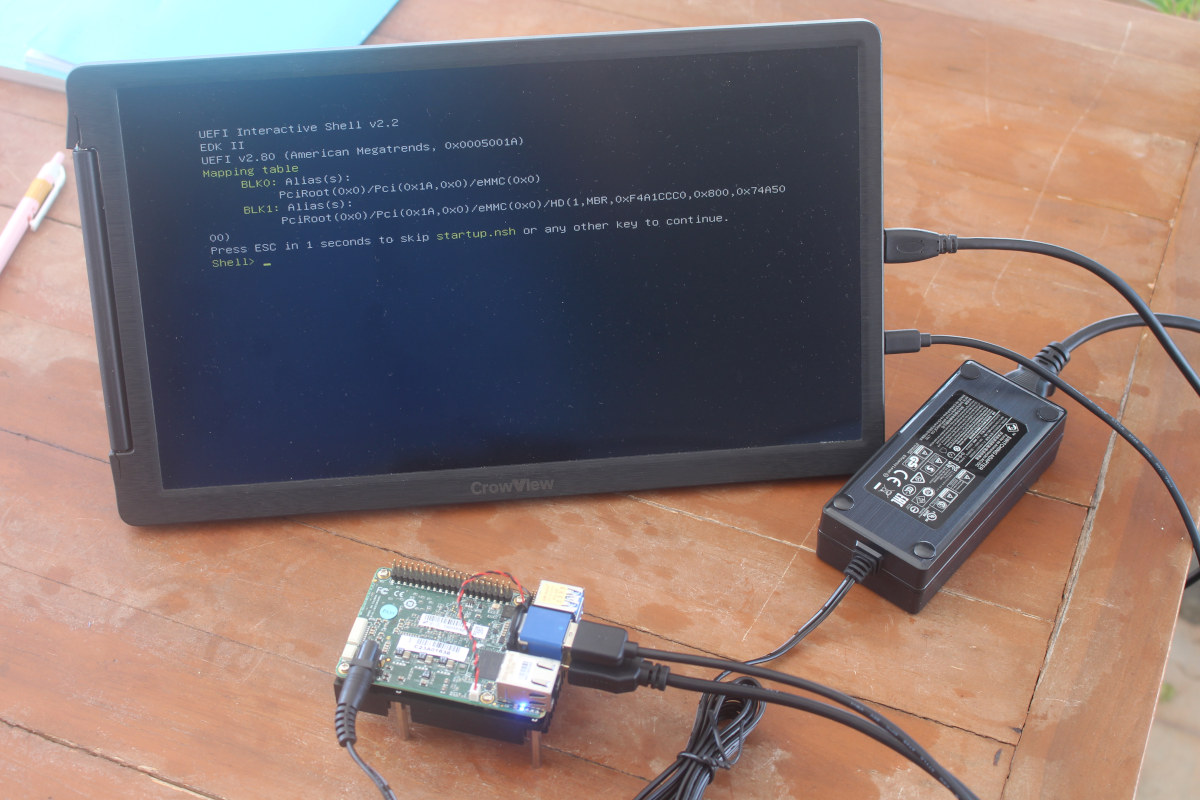

Плата была подключена к портативному монитору CrowView с помощью кабелей USB и HDMI, а также к блоку питания для проверки работоспособности. Как и в случае с UP 4000, операционная система не предустановлена, и плата загружается в UEFI Interface Shell от TianoCore EDK II.

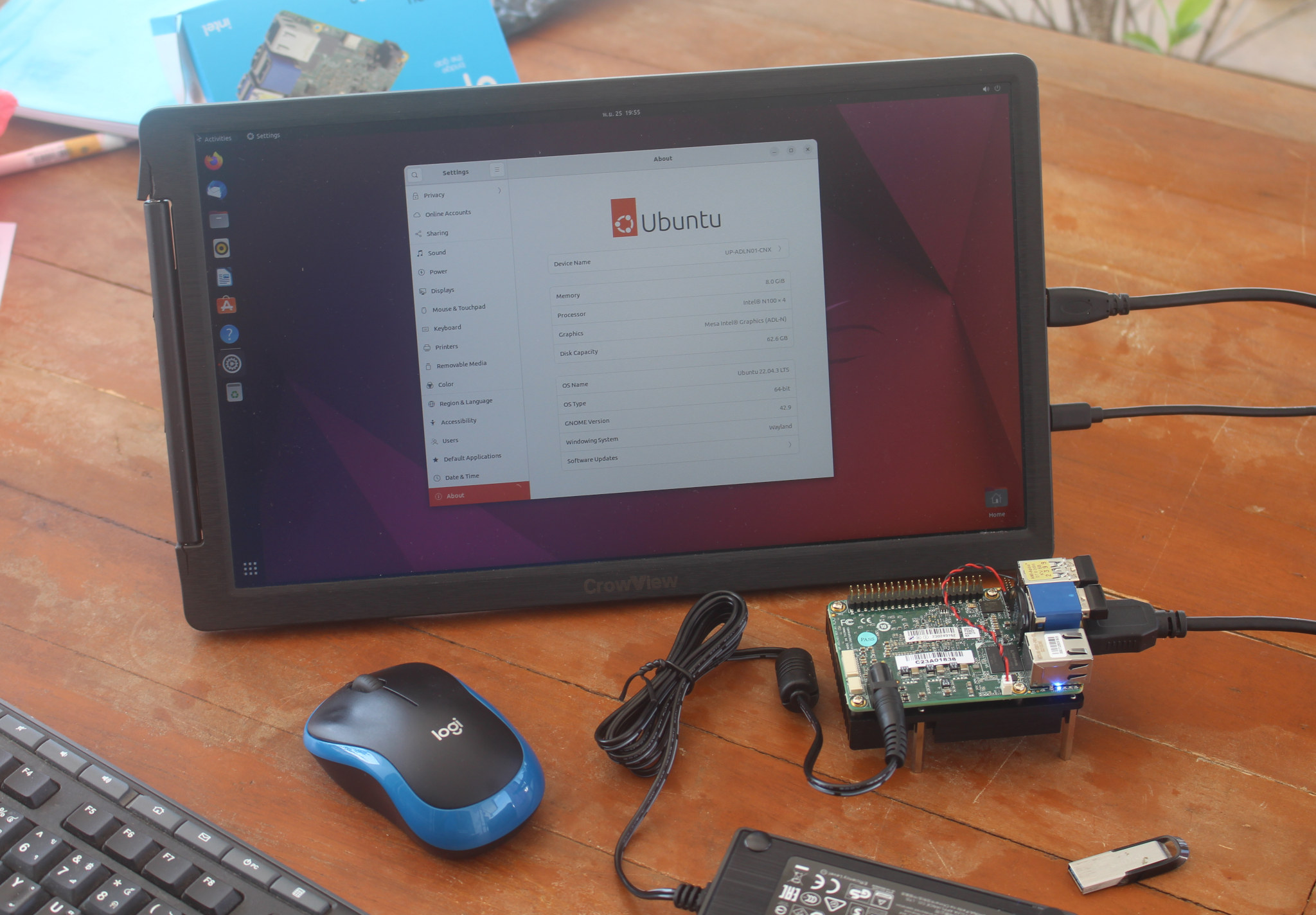

Для установки Ubuntu 22.04 на одноплатный компьютер UP 7000 использовался USB-накопитель с образом Ubuntu 22.04.3 Desktop, а также два RF-адаптера для мыши и клавиатуры. Пришлось подключить кабель монитора к адаптеру питания USB, так как трех USB-портов на плате оказалось недостаточно.
Установка прошла без проблем, а более детальное тестирование UP 7000 под управлением Ubuntu 22.04 будет представлено во второй части обзора. Это не первый обзор системы с процессором Intel Processor N100, поскольку в мае Ян тестировал мини-ПК Beelink EQ12 , но та система не была пассивной, в отличие от UP 7000.
Благодарим AAEON за предоставление одноплатного компьютера UP 7000 для обзора. Модель, рассмотренная здесь, может быть приобретена за $248.99 с блоком питания 12V/5A в магазине UP, где также доступны аксессуары, такие как кабель USB 2.0 для 10-контактного разъема, и услуги по установке ОС: Windows 10 IoT Enterprise 2021 ($42.99 с лицензией) и Debian 12 ($14.99). Указанные цены действуют в рамках «Black Friday Special Bundle Promotion» и могут измениться после его окончания.
