Системный модуль (SoM) LEC-MTK-I1200 от ADLINK Technology, соответствующий стандарту SMARC 2.1, оснащен процессором MediaTek Genio 1200 с восемью ядрами Cortex-A78/A55 для AIoT, объемом оперативной памяти до 8 ГБ и накопителем UFS до 256 ГБ. Он является основой комплекта для разработки I-Pi SMARC 1200 , предназначенного для робототехники и AIoT-приложений.

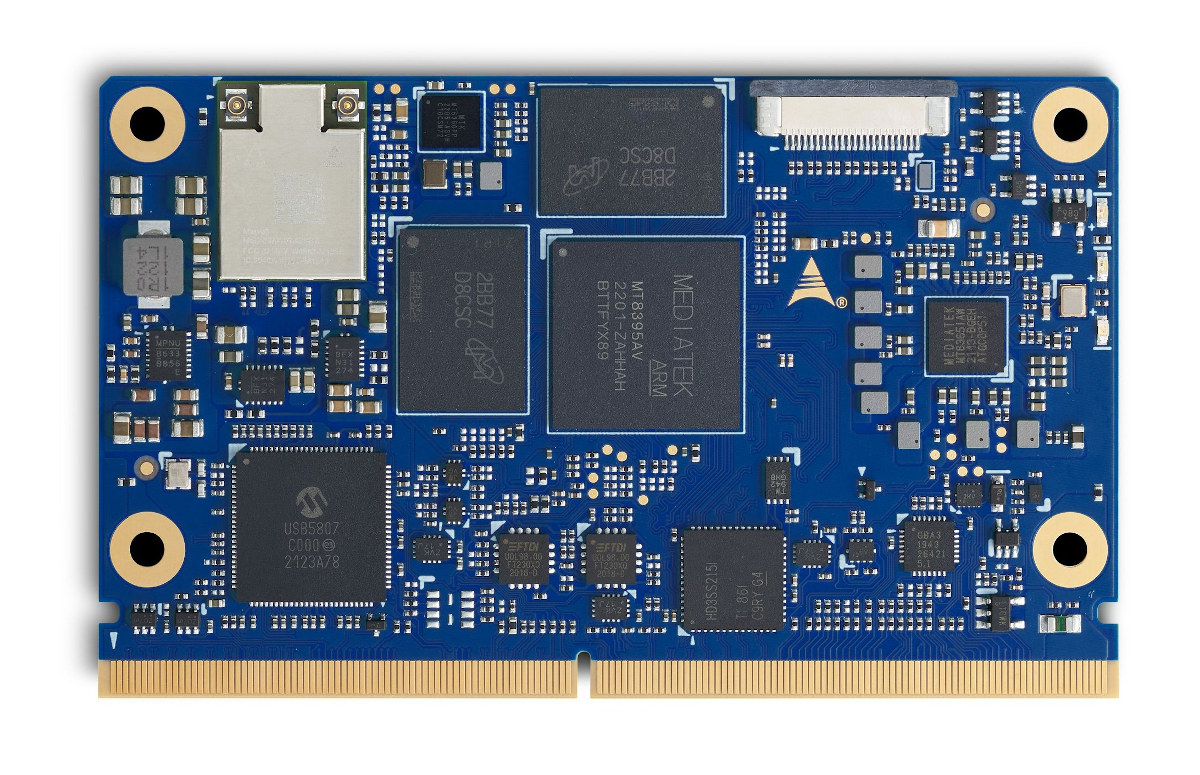

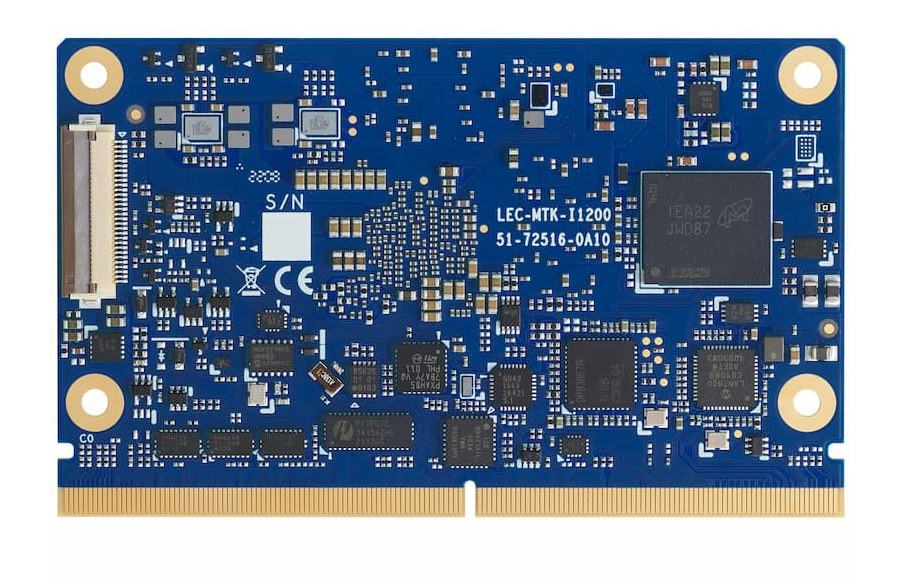

Системный модуль LEC-MTK-I1200 на базе MediaTek Genio 1200

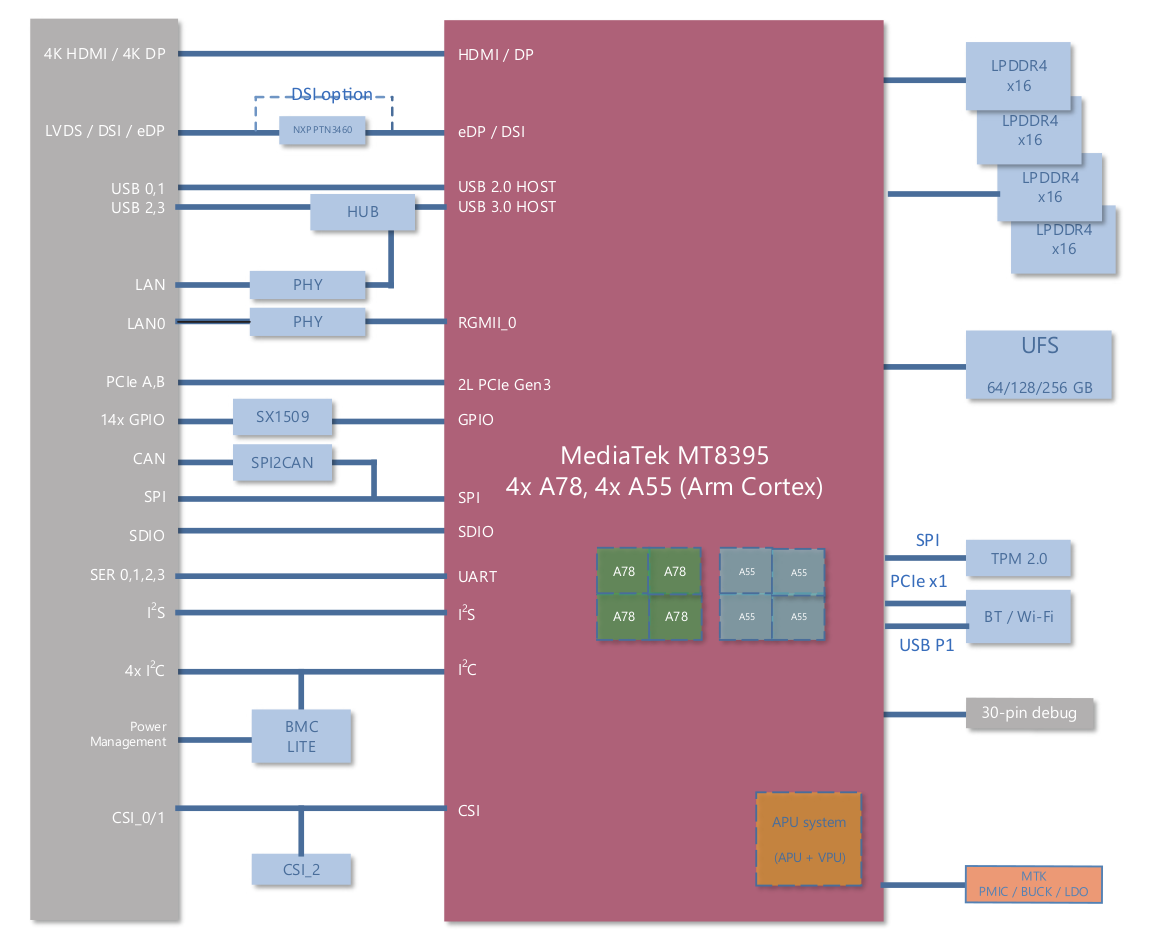

Характеристики модуля LEC-MTK-I1200:
- Система на кристалле – MediaTek Genio 1200 (MT8395) восьмиядерный процессор с 4x Cortex-A78 @ 2.2 ГГц, 4x Cortex-A55 @ 2.0 ГГц, пятиядерным GPU Arm Mali-G57 @ 880 МГц с поддержкой OpenGL ES 3.2/2.0/1.1, Vulkan 1.1/1.0, OpenCL 2.2, NPU 5.0 TOPS, аудио DSP HiFi 4 и др.
- Оперативная память – 4 или 8 ГБ LPDDR4X
- Накопитель – 32, 64, 128 или 256 ГБ UFS, совместимый с UFS gear 2.1
- Беспроводные интерфейсы – WiFi 5 802.11b/g/n/ac 2×2 MU-MIMO, Bluetooth 5.0
- 314-контактный MXM-разъем с
- Накопители – 1x SDIO (4-бит), совместимый со стандартом SD/SDIO до версии 3.0
- Дисплей
- HDMI 2.0b с поддержкой до 4Kp60
- Двухканальный LVDS
- 2x 4-линейных DSI MIPI до 4Kp60 с 24-бит RGB
- Интерфейс камеры – 3x 4-линейных MIPI CSI
- Аудио – I2S для аудиокодека на основной плате
- Сетевые интерфейсы – 2x порта Gigabit Ethernet RJ45
- PCIe – 1x PCIe Gen 3 x2
- USB – 2x USB 3.0, 4x USB 2.0
- Последовательные интерфейсы – 4x UART, 1x CAN 2.0B до 8 Мбит/с
- Низкоскоростные интерфейсы – 2x SPI, 4x I2C, 14x GPIO с прерываниями, один с PWM
- Безопасность – Опциональный модуль Security TPM 2.0 (по выбору)
- Контроллер платы SEMA – Мониторинг напряжения/тока, управление питанием, логистическая/криминалистическая информация, управление шиной I²C, управление GPIO, сторожевой таймер
- Отладка
- 30-контактный универсальный плоский кабельный разъем для подключения опционального модуля отладки DB-30
- Доступ к JTAG и BMC
- Тестовые точки UART и питания
- Диагностические светодиоды: питание, сброс, конфигурация загрузки
- Напряжение питания – 5 В постоянного тока
- Габариты – 82 x 50 мм; SMARC 2.1 форм-фактор
- Диапазон рабочих температур – стандартный: от 0°C до 60°C; расширенный: от -40°C до 85°C
- Влажность
- Рабочий диапазон: 5-90% RH, без конденсации
- Хранение: 5-95% RH (и работа с конформным покрытием)
- Ударные и вибрационные нагрузки – IEC 60068-2-64 и IEC-60068-2-27, MIL-STD-202 F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D
- HALT – термические нагрузки, вибрационные нагрузки, термоудар и комбинированные испытания
ADLINK предоставляет поддержку Ubuntu и Yocto Linux для модуля. Модуль предлагает характеристики, сопоставимые с Rockchip RK3588 — CPU-модулем, хотя наличие UFS-накопителя предпочтительнее по сравнению с eMMC 5.1. Модуль предназначен для AIoT-приложений, оснащен AI-ускорителем с производительностью 5.0 TOPS, поддерживает до 3 камер и отличается энергоэффективностью, что делает его подходящим для робототехники и дронов.

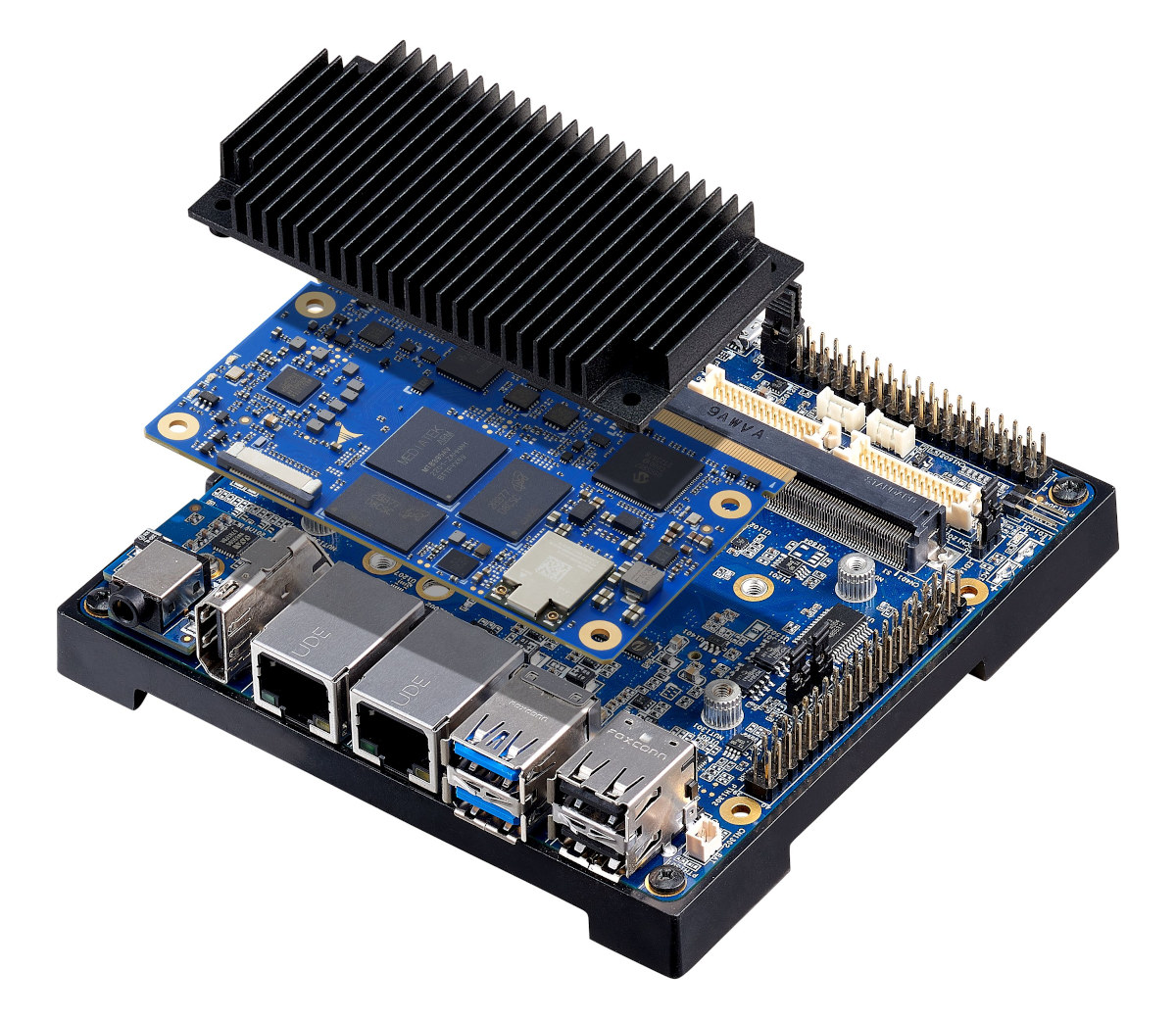

Комплект разработчика I-Pi SMARC 1200

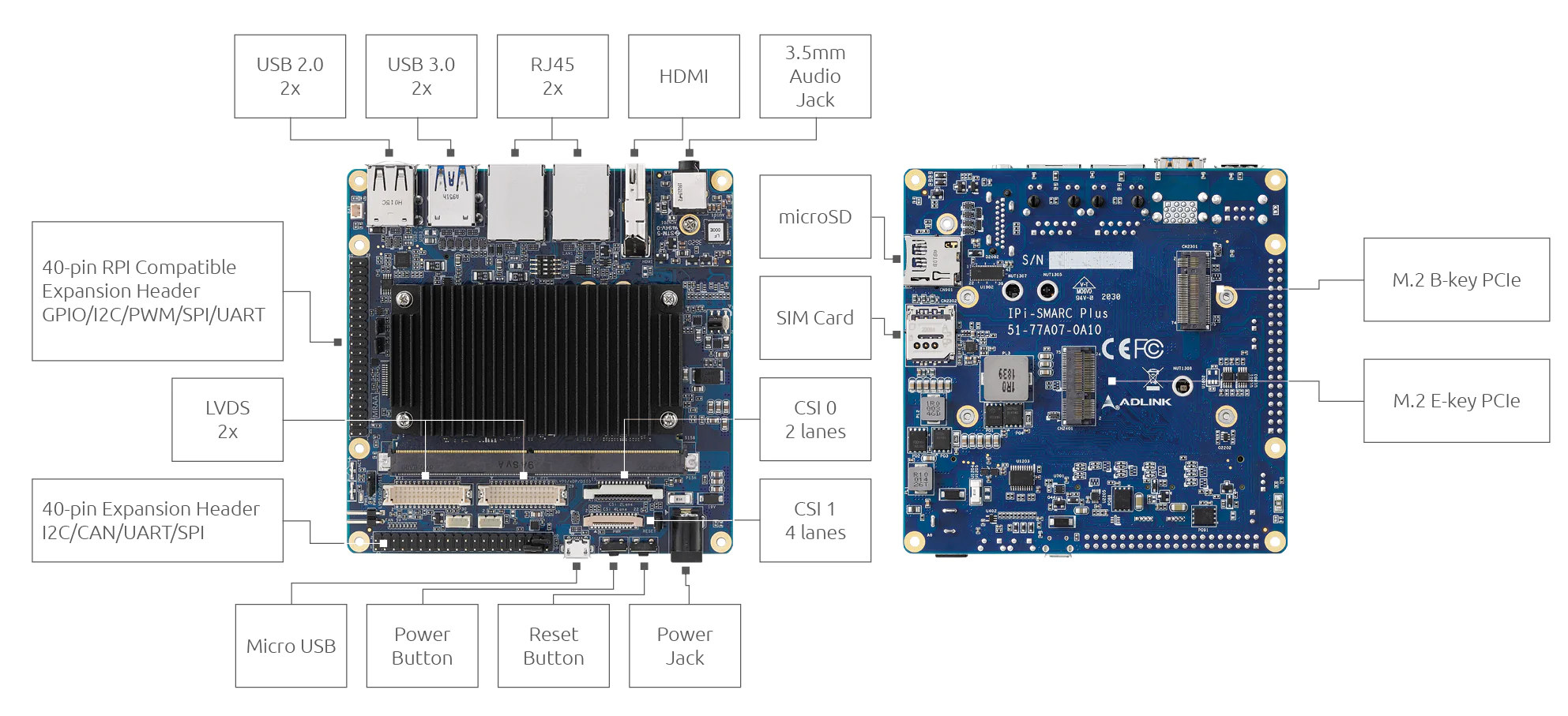

Характеристики платы разработчика I-Pi SMARC 1200:
- SoM – модуль LEC-MTK-I1200 SMARC с 4 ГБ LPDDR4x и 64 ГБ UFS
- Накопитель – слот для карт MicroSD
- Видеовыходы
- Порт HDMI 2.0b с поддержкой 4Kp60
- 2 разъема LVDS
- Интерфейсы камер – разъем MIPI CSI (CSI0) с 2 линиями, разъем MIPI CSI (CSI1) с 4 линиями
- Аудио – 3.5 мм аудиоразъем, цифровой аудиовыход через HDMI
- Сетевые интерфейсы
- 2 порта Gigabit Ethernet RJ45
- Опционально WiFi и Bluetooth через слот M.2
- Опционально 4G LTE и 5G через слот M.2 и nanoSIM
- USB – 2 порта USB 3.0, 2 порта USB 2.0
- Расширение
- 40-контактный GPIO-разъем, совместимый с Raspberry Pi
- Слот M.2 B-Key (PCIe)
- Слот M.2 E-Key (PCIe)
- Отладка – последовательный интерфейс через MicroUSB
- Дополнительно – кнопки питания и сброса
- Питание – 12 В постоянного тока через разъем питания

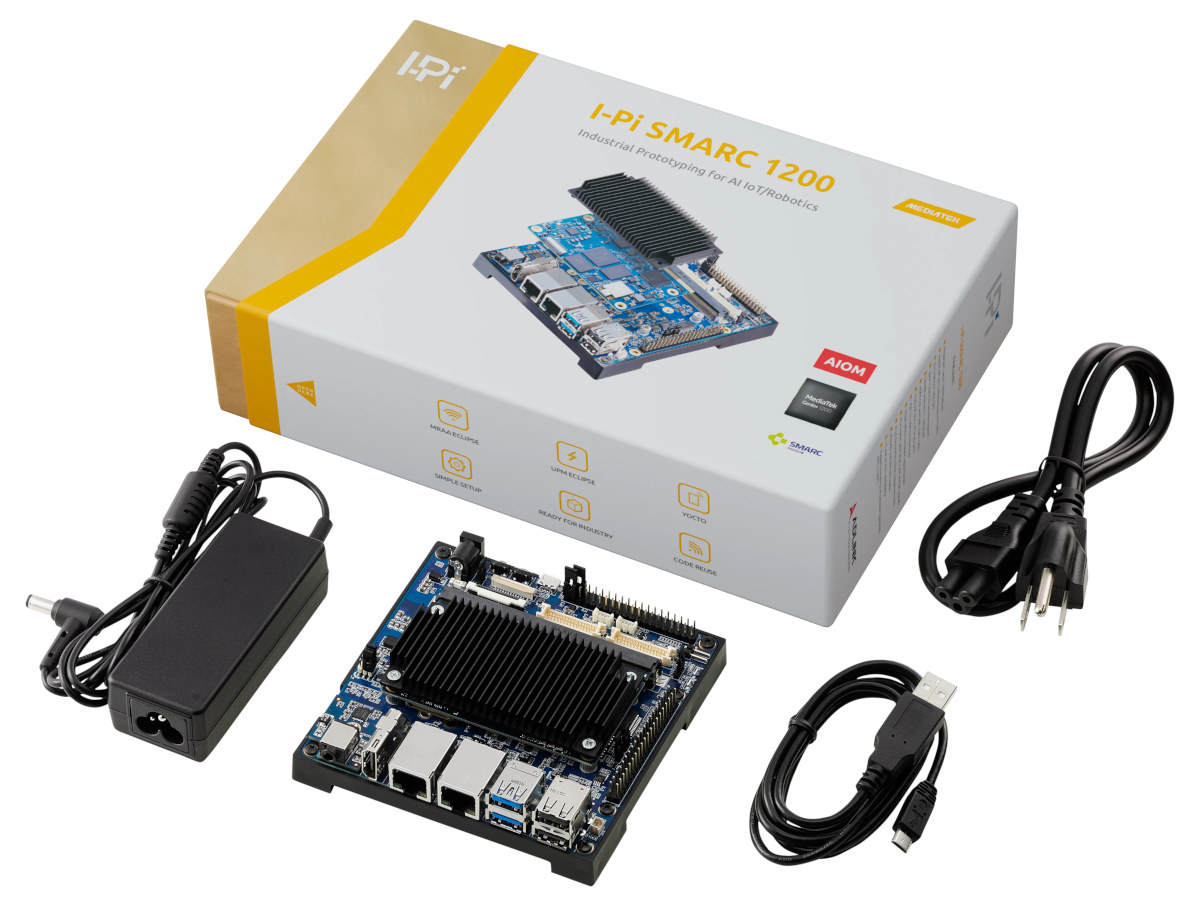

Комплект включает модуль с радиатором, базовую плату, кабель micro USB, адаптер 12 В и шнур питания. Подробности о модуле и комплекте разработчика доступны на странице продукта и ipi.wiki website , где также можно найти информацию о Yocto 4.0, включая GitHub-репозиторий с meta layer (пока пуст) и предварительно собранный образ Yocto Linux с ядром 5.15.
Комплект разработчика ADLINK I-Pi SMARC 1200 можно приобрести за $379.00 с WiFi в интернет-магазине i-Pi.
Обновлено: статья впервые опубликована 16 июня 2022 года и обновлена после выхода комплекта разработчика I-Pi SMARC 1200 в мае 2023 года.
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
