Обзор мини-ПК Weibu N10 с процессором Core i3-N305 под Windows 11 и Ubuntu 22.04

Спецификации продукта Weibu N10

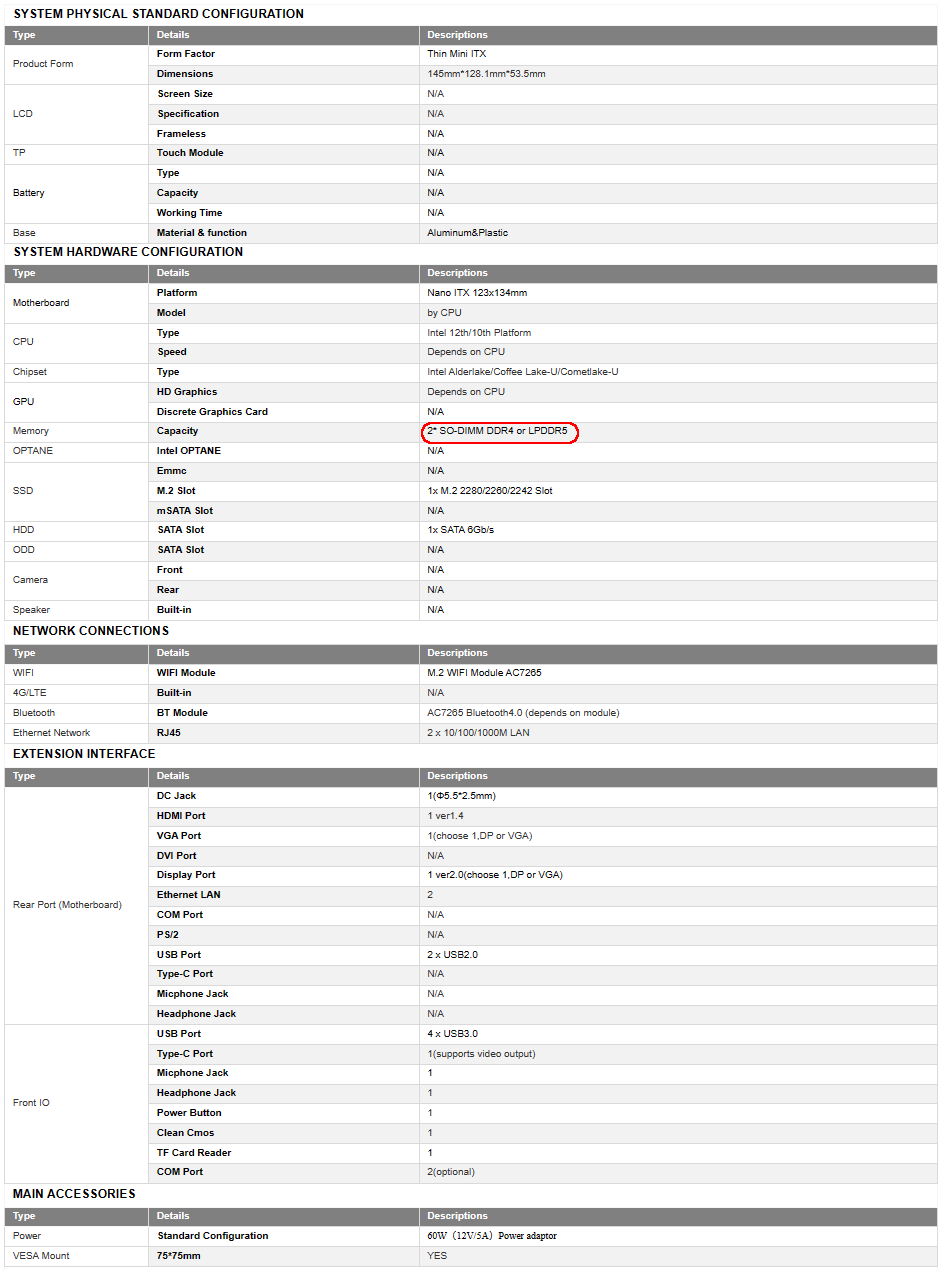

На сайте Weibu указаны следующие характеристики N10:

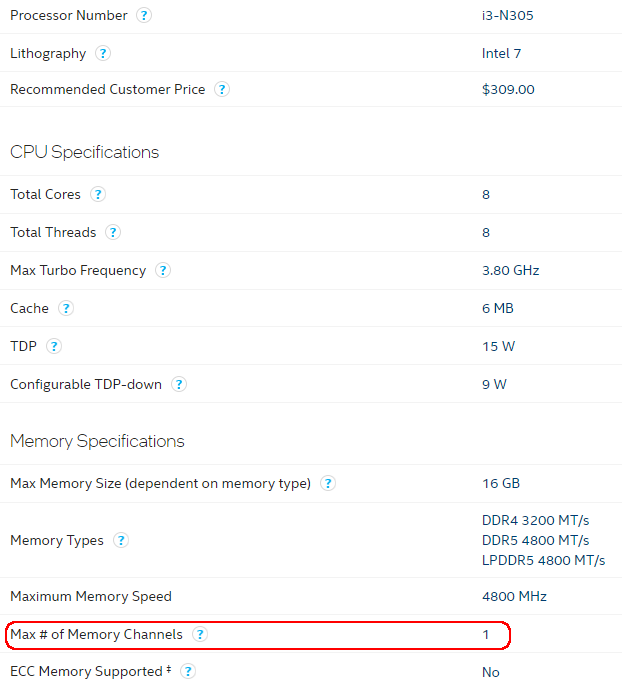

Однако здесь требуется уточнение: в графе «Объем памяти» указано «2*SO-DIMM», что верно для многих процессоров, но процессор Intel Core i3-N305 в полученном мини-ПК поддерживает только одноканальный режим:

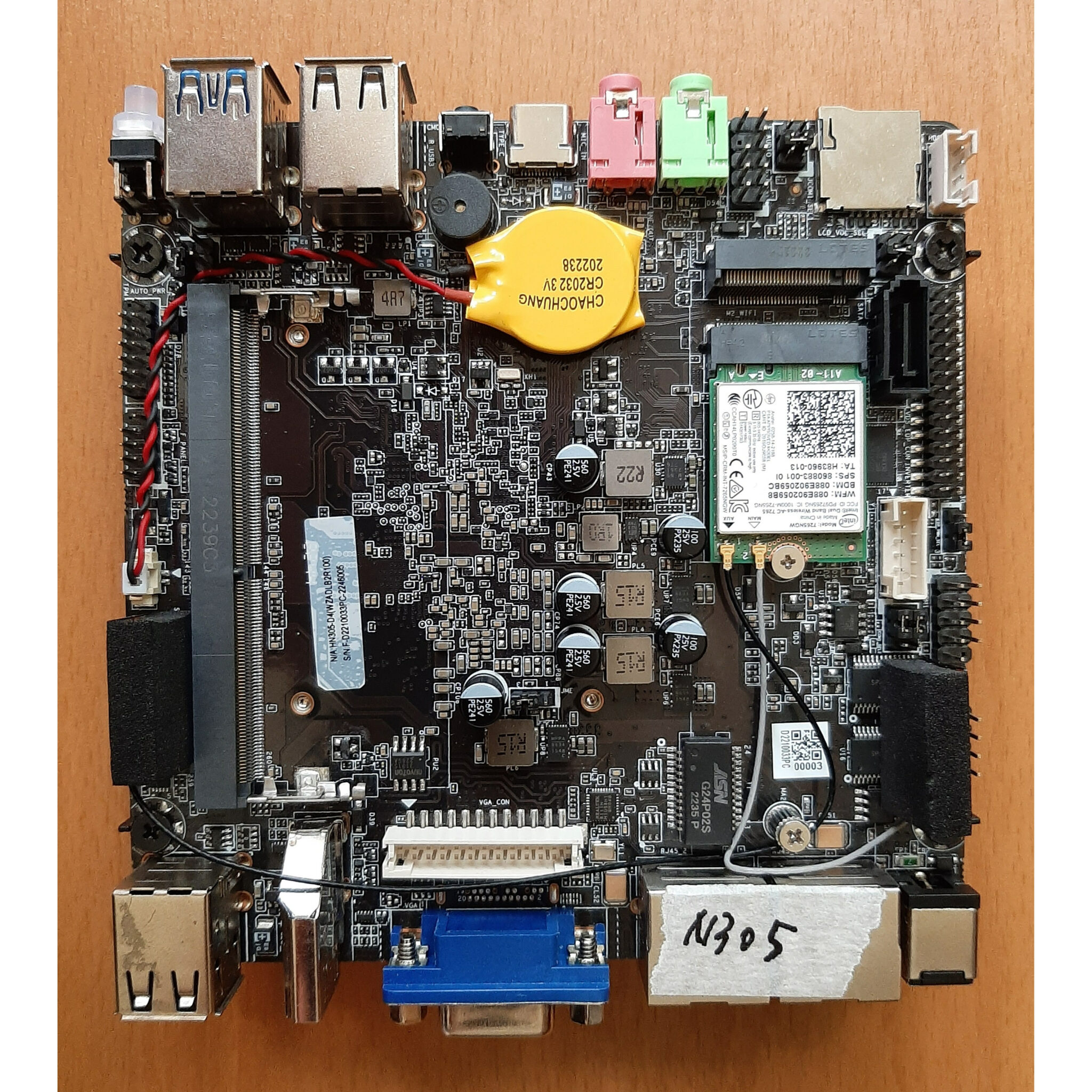

Поэтому материнская плата была соответствующим образом модифицирована:

при сохранении расположения портов, что является ключевой особенностью этого мини-ПК, делающей его подходящим для коммерческого и промышленного использования.

Остальные спецификации соответствуют физическому устройству, за исключением передних портов USB 2.0 (см. ниже):

Обзор продукта

Обзор аппаратной части

N10 — это мини-ПК с активным охлаждением, размером 145 x 128 x 54 мм (5,71 x 5,04 x 2,13 дюйма), с алюминиевой верхней панелью, которая переходит на переднюю и заднюю части, формируя корпус, дополненный двумя пластиковыми боковыми панелями и нижней частью. Поддерживаемые процессоры включают чипы Intel Coffee Lake и Comet Lake , а теперь и Alder Lake. Образец для обзора оснащен процессором Alder Lake-N Core i3-N305 — восьмиядерным мобильным процессором с 8 потоками (без HyperThreading), частотой 3,80 ГГц (без Turbo) и графикой Intel UHD.

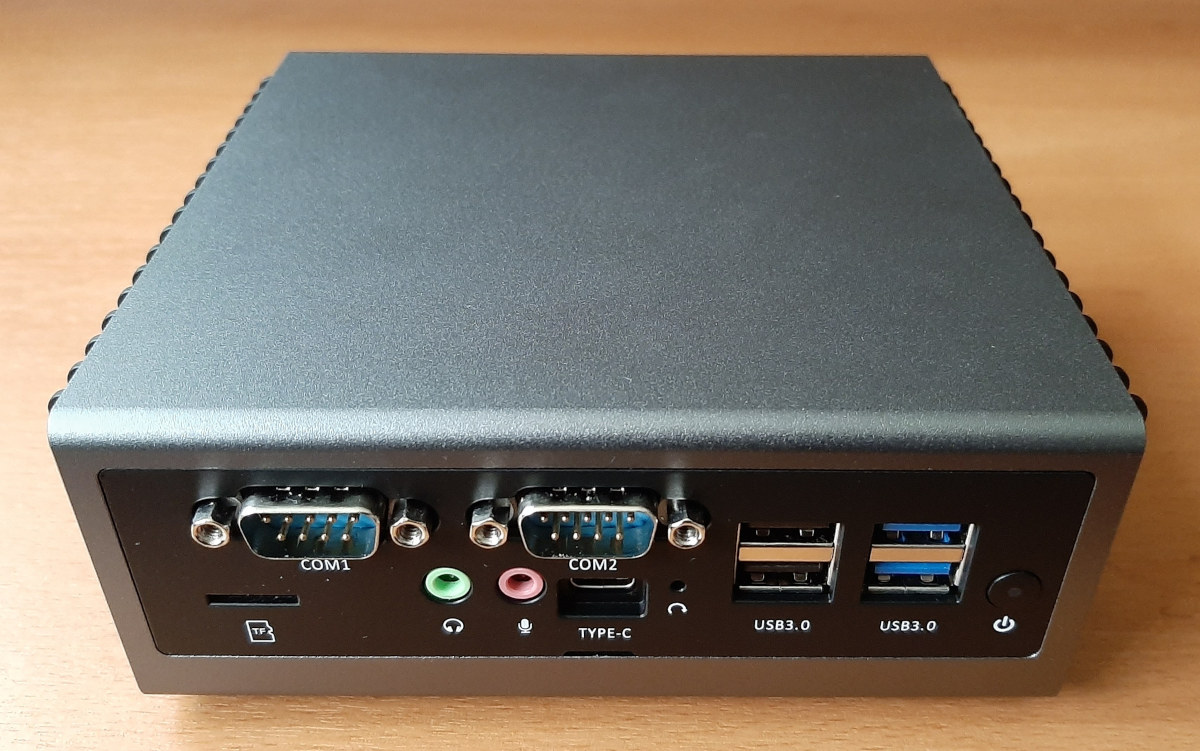

На передней панели расположены кнопка питания, два порта USB 3.0, два порта USB 2.0, отверстие для сброса UEFI (BIOS), два COM-порта (опционально), порт USB Type-C, разъемы 3,5 мм для микрофона и наушников, а также слот для micro-SD карт. На задней панели находятся разъем питания, два гигабитных Ethernet-порта, порт VGA (как в образце для обзора) или DisplayPort 2.0, порт HDMI 1.4, два порта USB 2.0 и слот Kensington для защиты от кражи. Внутри установлена карта WiFi 5 (802.11ac) Intel AC7265 формата M.2 2230 и накопитель M.2 NVMe (ключ «M») PCIe Gen 3.0 (в образце использован SSD Netac M.2 2280 на 512 ГБ). Также есть возможность установки 2,5-дюймового SATA-накопителя в верхней части корпуса, который подключается к материнской плате через стандартный SATA-кабель и отдельный кабель питания. Если N10 оснащен двумя COM-портами, они подключаются к материнской плате с помощью ленточных кабелей. Наконец, имеется один слот SODIMM для памяти — в образце использован модуль UnilC объемом 8 ГБ DDR4 с частотой 3200 МГц. В комплект также входит блок питания мощностью 60 Вт (12,0 В 5,0 А) и кабель.

Обзор программного обеспечения

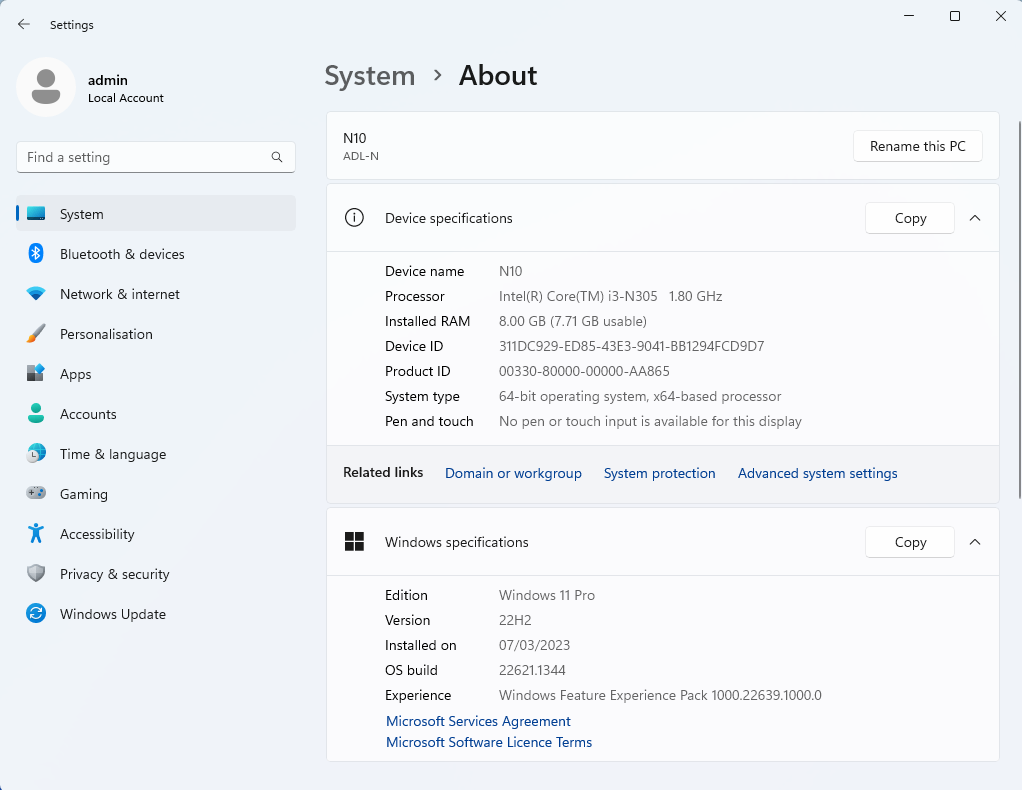

Weibu N10 поставлялся с предустановленной лицензионной версией Windows 11 Pro версии 21H2 (сборка 22000.194), которую Weibu любезно установили для обзора. Система была обновлена до последней версии 22H2 (сборка 22621.1344) для тестирования:

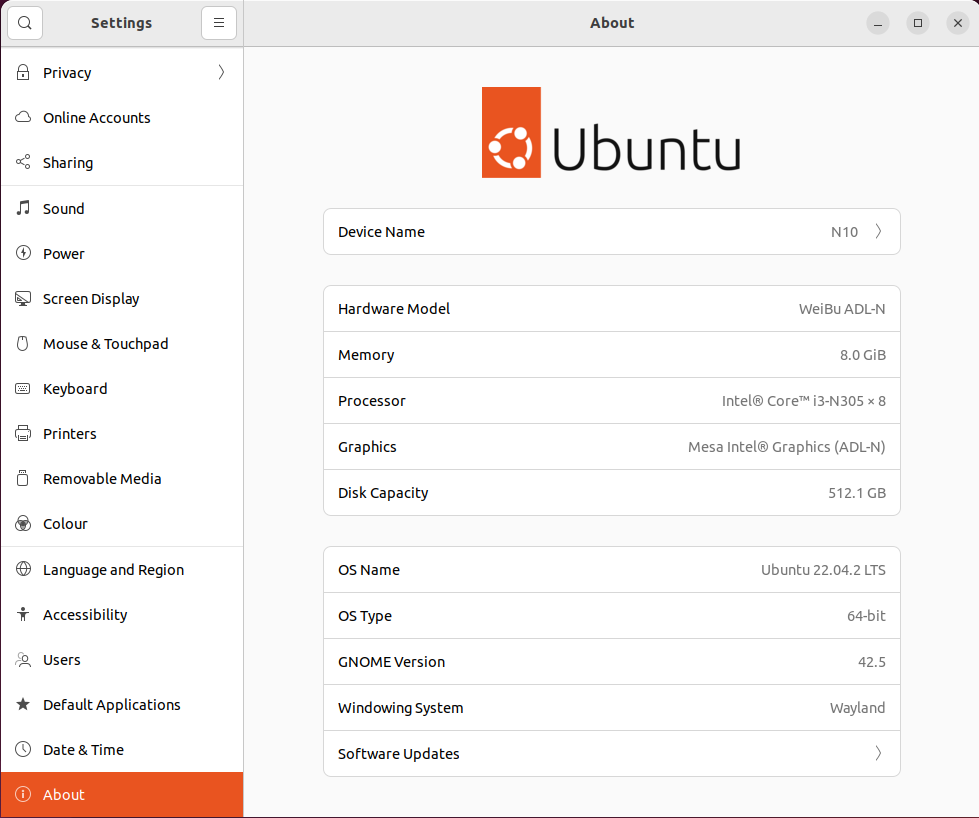

Также был уменьшен раздел Windows вдвое для создания нового раздела, на который была установлена Ubuntu в режиме двойной загрузки с использованием образа Ubuntu 22.04.2, после чего применены все доступные обновления:

Ключевые наблюдения

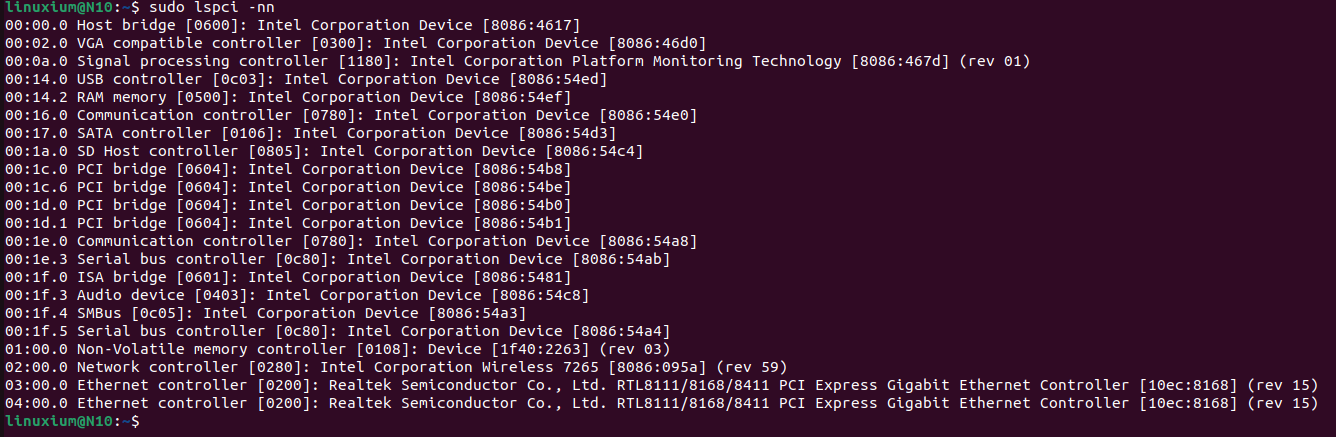

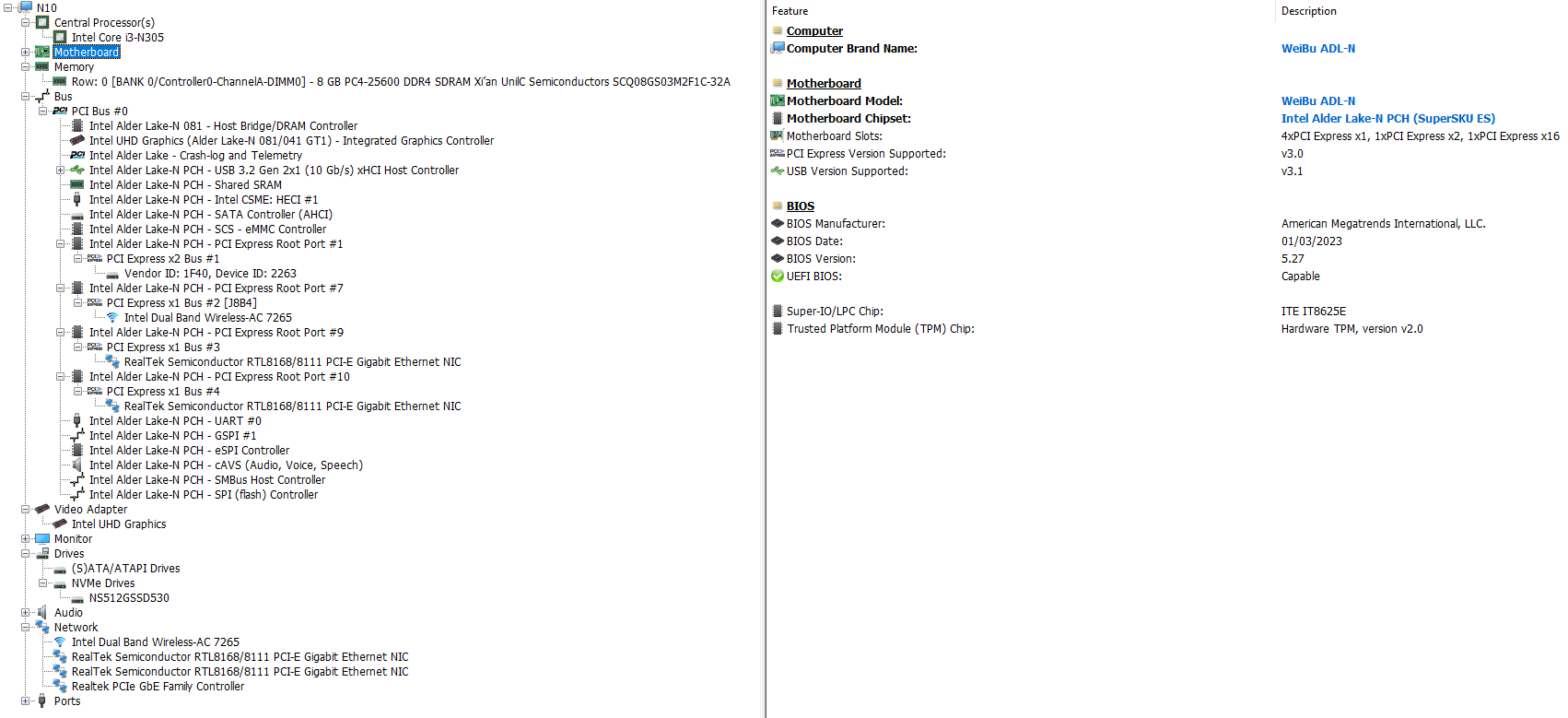

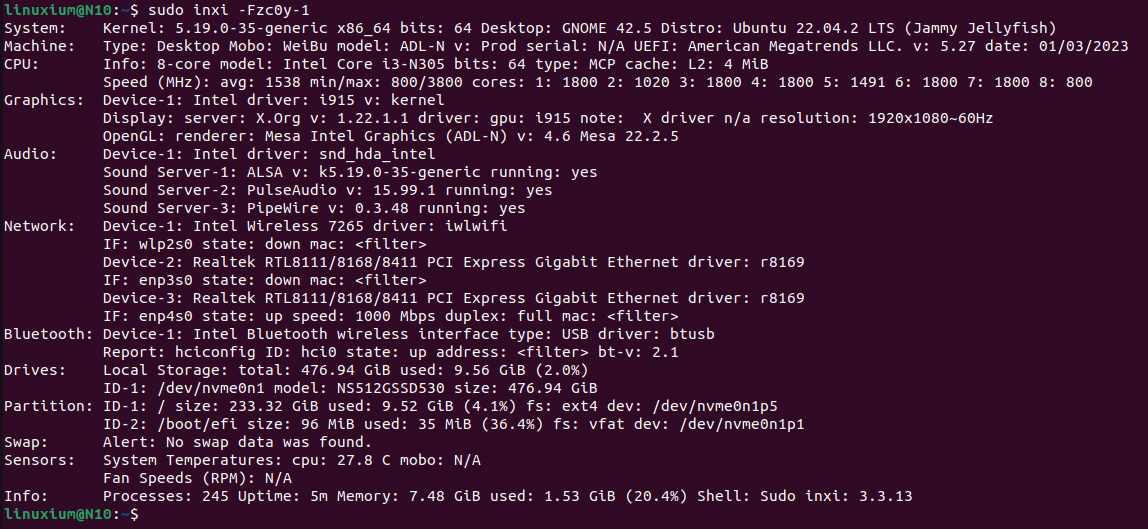

Краткий обзор базовой информации о железе подтверждает соответствие спецификациям:

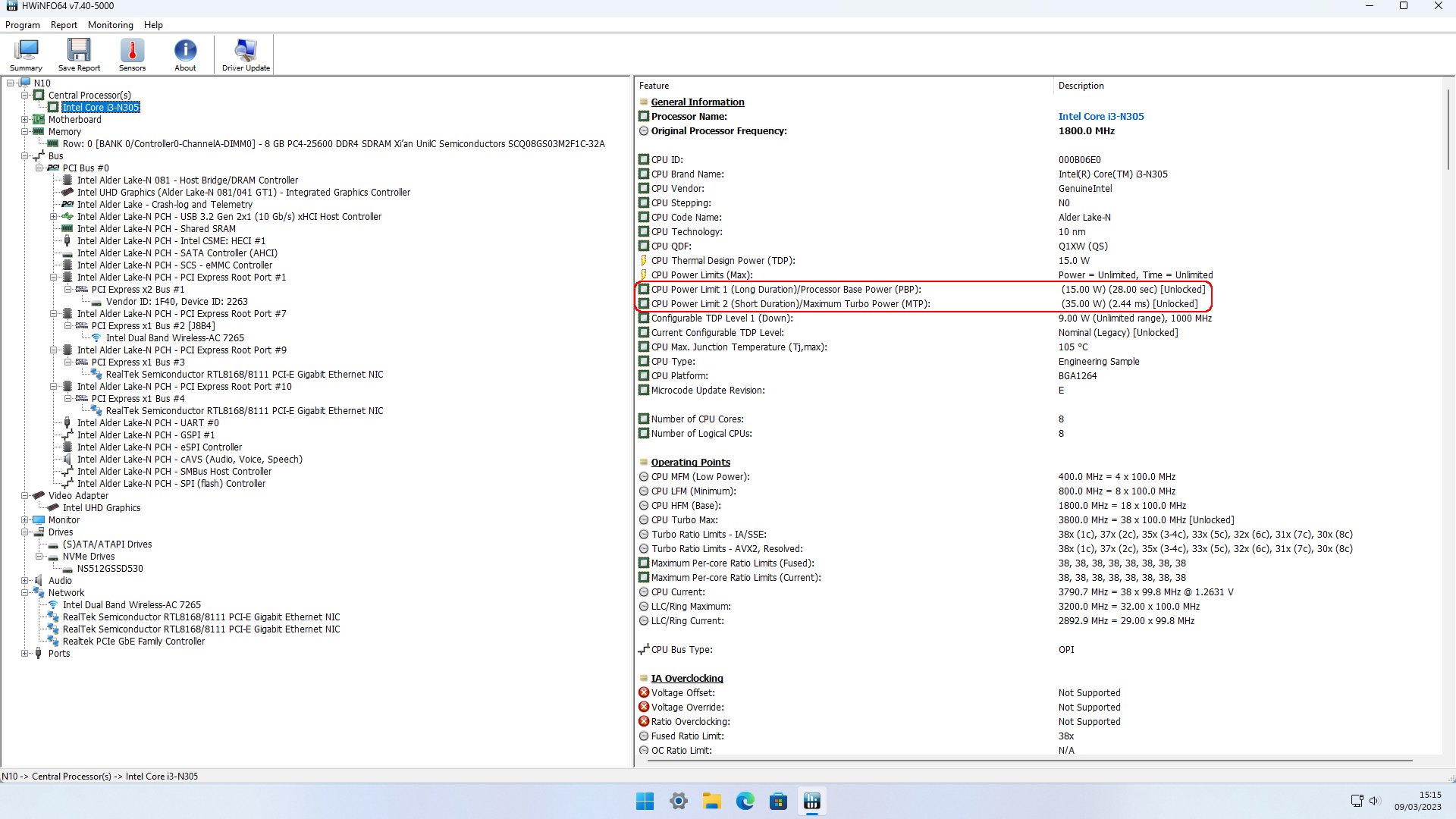

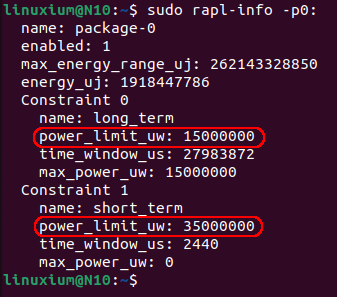

Настройки «Power Limits» (PL) процессора. В Windows «PL1», а в Ubuntu, в разделе «Constraint 0», установлены на 15 Вт. В Windows «PL2», а в Ubuntu, в разделе «Constraint 1», установлены на 35 Вт:

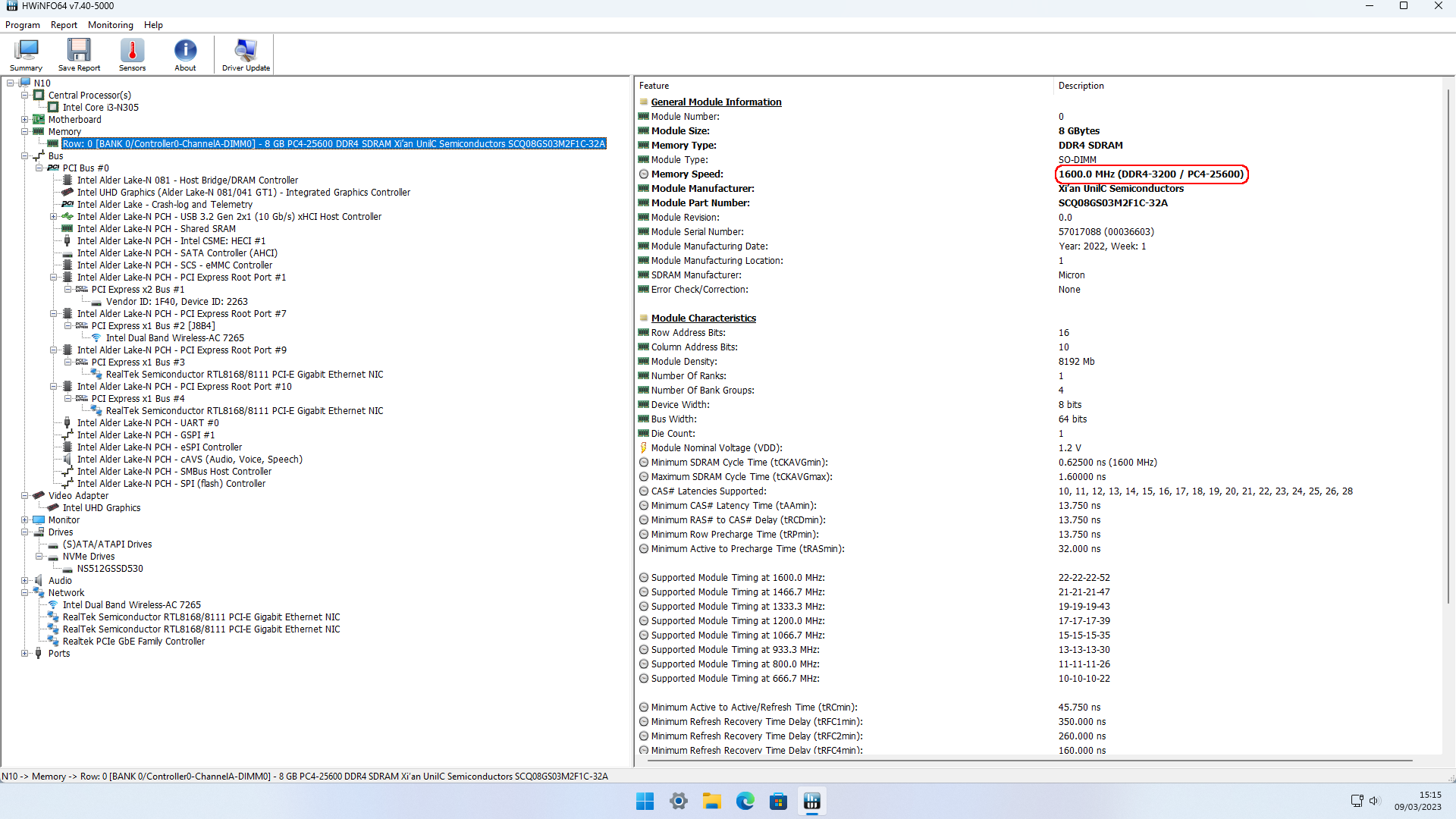

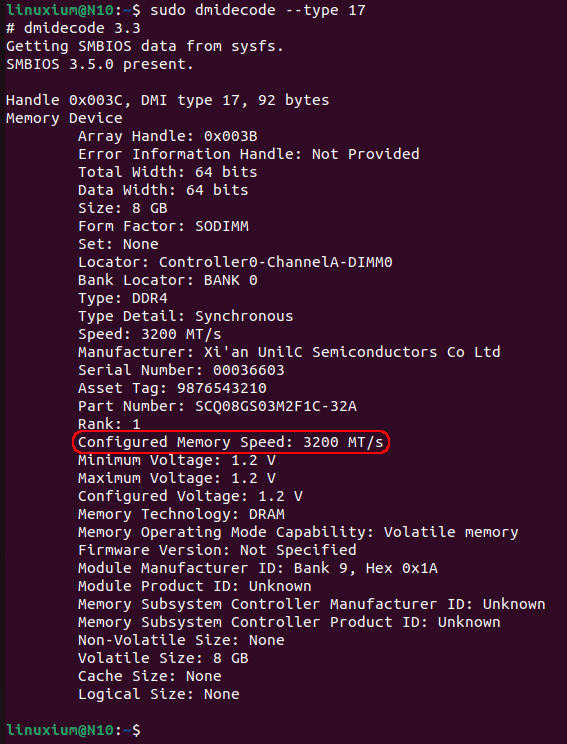

Память настроена на работу на максимальной частоте 3200 МГц:

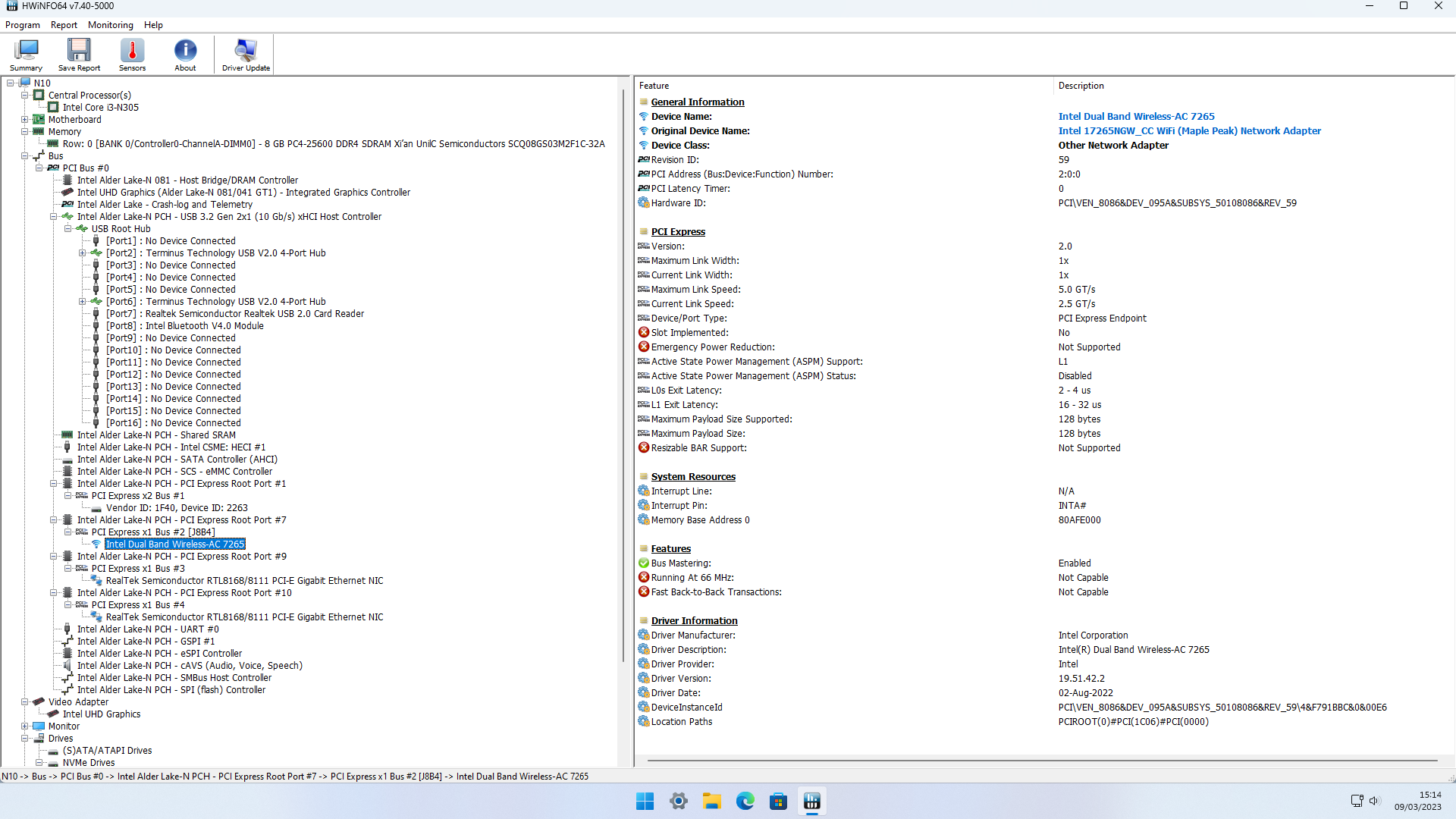

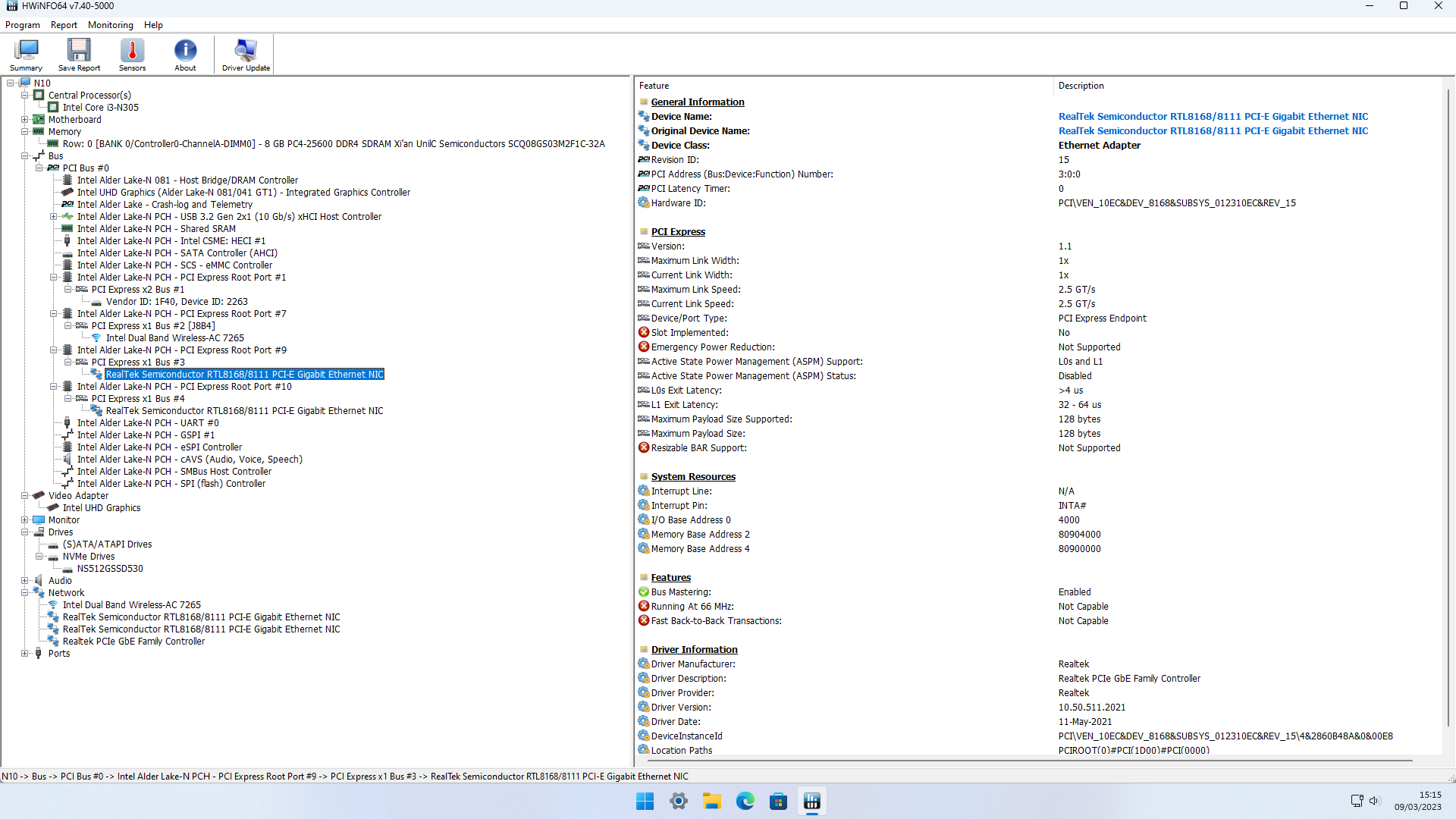

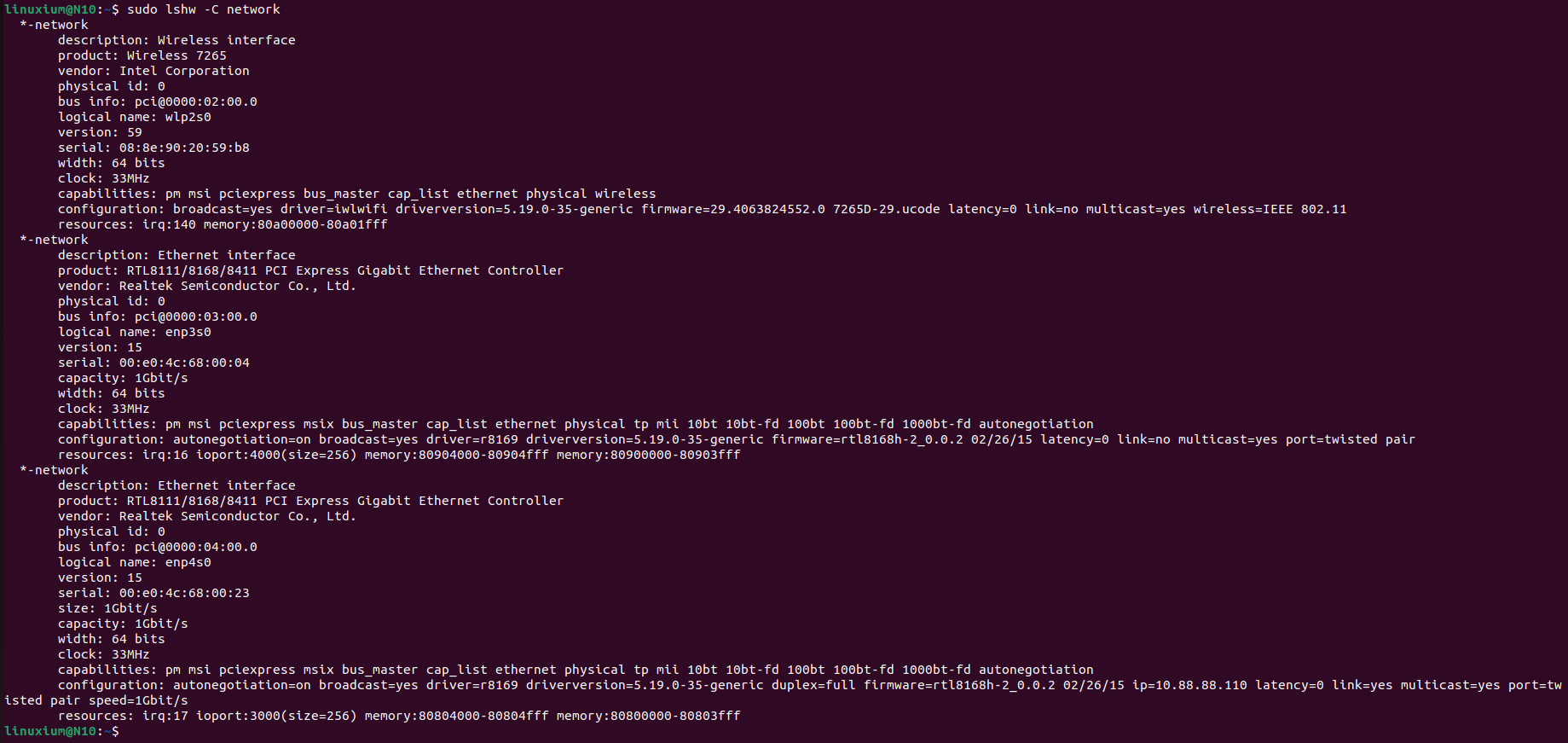

Два гигабитных Ethernet-порта используют контроллеры Realtek RTL8168, а WiFi 5 (802.11ac) обеспечивается картой Intel Wireless-AC 7265 формата M.2 2230, которая также поддерживает Bluetooth 5.2:

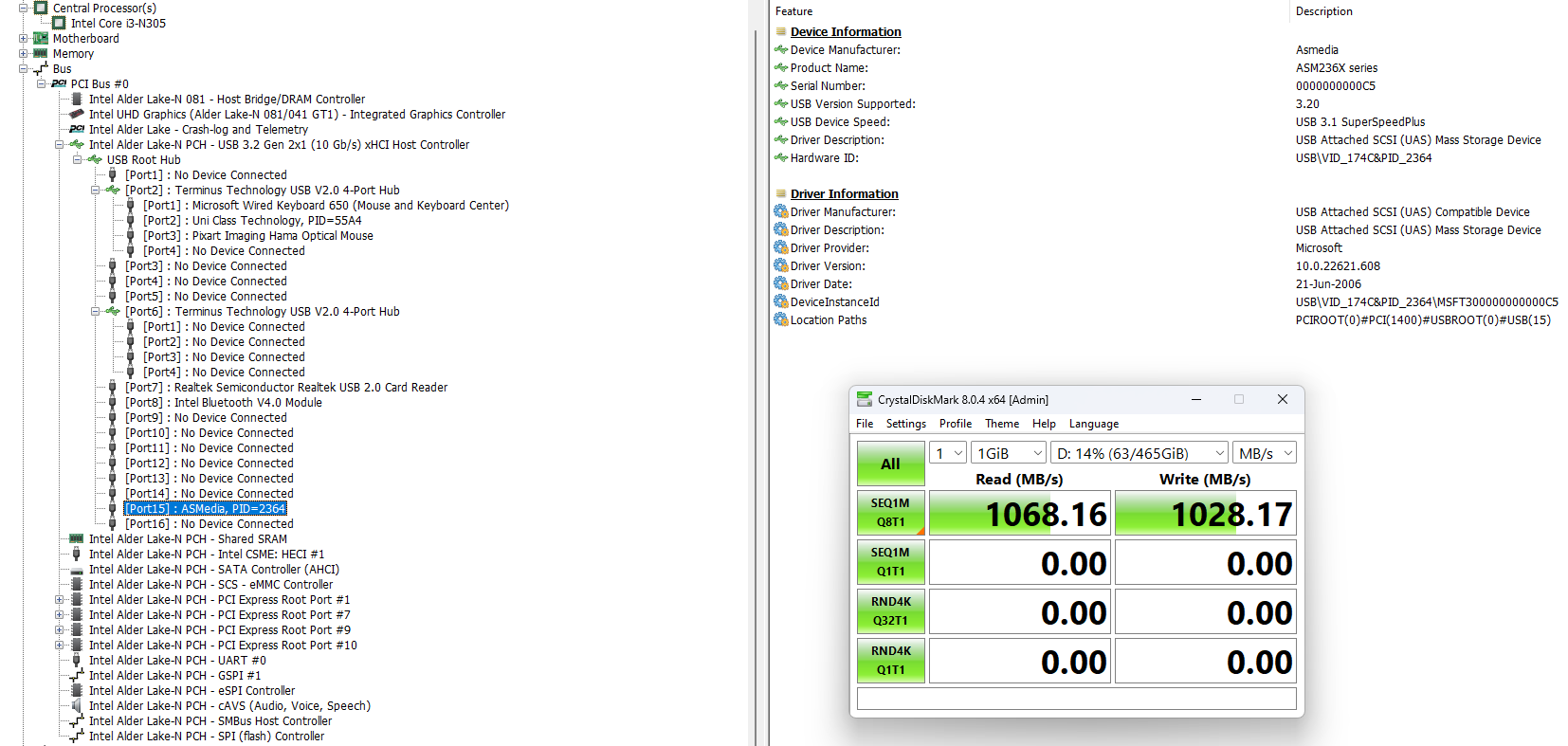

В спецификациях все порты USB Type-A на передней панели указаны как USB 3.0, но тестирование с использованием SSD Samsung 980 PRO PCIe 4.0 NVMe M.2 в адаптере «USB to M.2 NVMe» (ORICO M2PAC3-G20 M.2 NVMe SSD Enclosure) показало, что передние «синие» порты USB на самом деле соответствуют стандарту USB 3.2 Gen 2×1 (10 Гбит/с), что соответствует спецификациям:

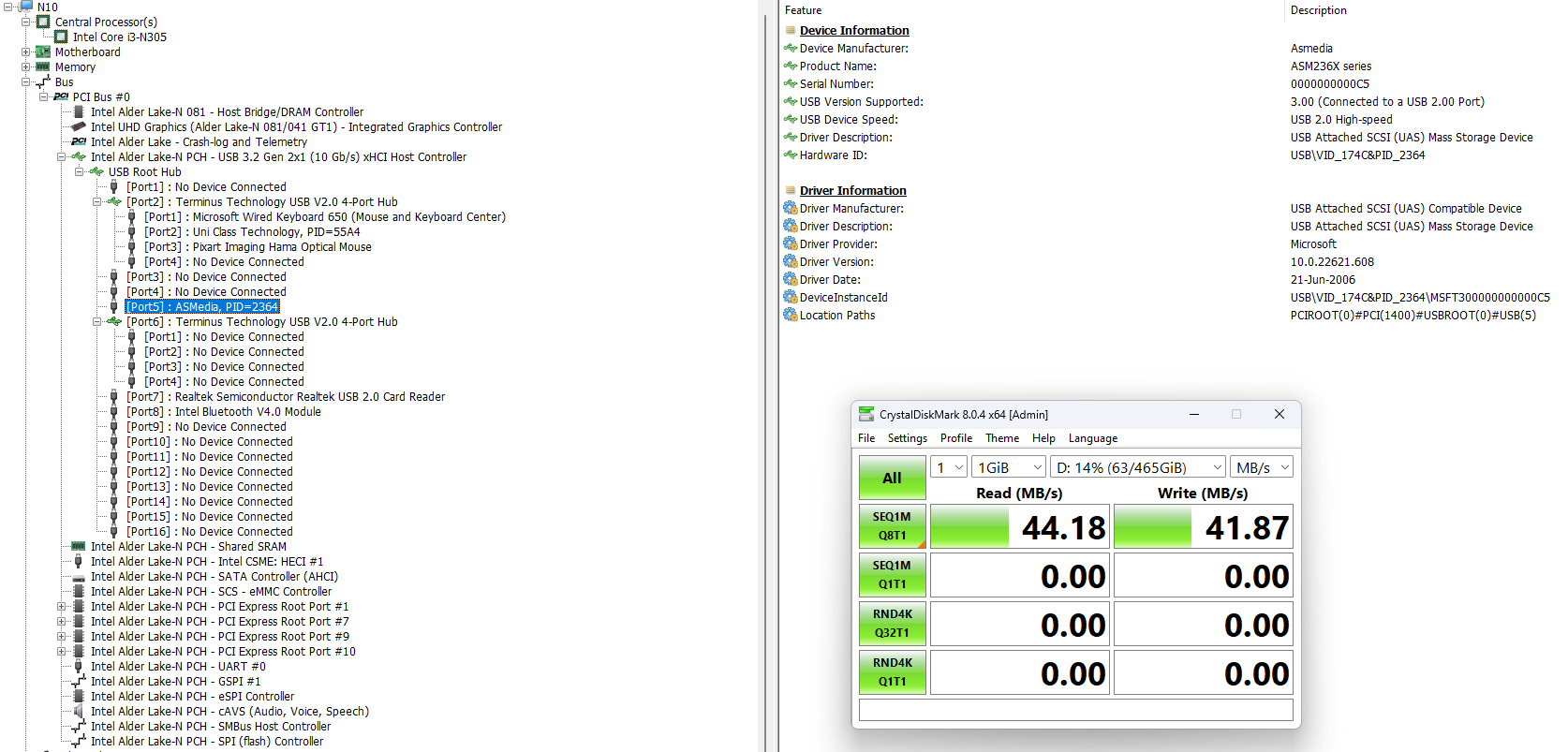

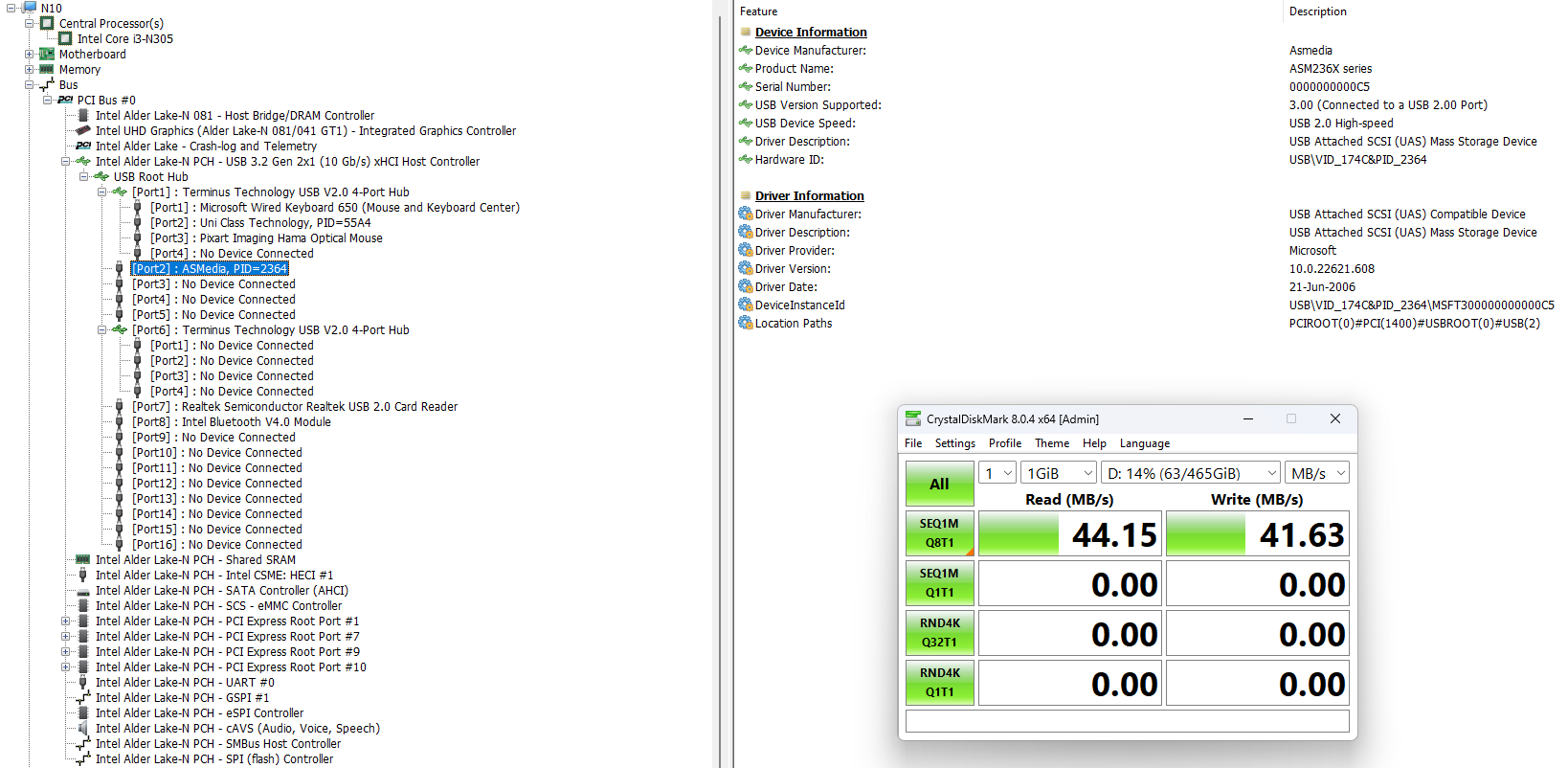

Затем были протестированы передние «черные» порты USB, которые, как и указывал их цвет, оказались USB 2.0, а не USB 3.0, как заявлено в спецификациях:

Также был протестирован задний «черный» порт USB, который, согласно спецификациям, оказался USB 2.0:

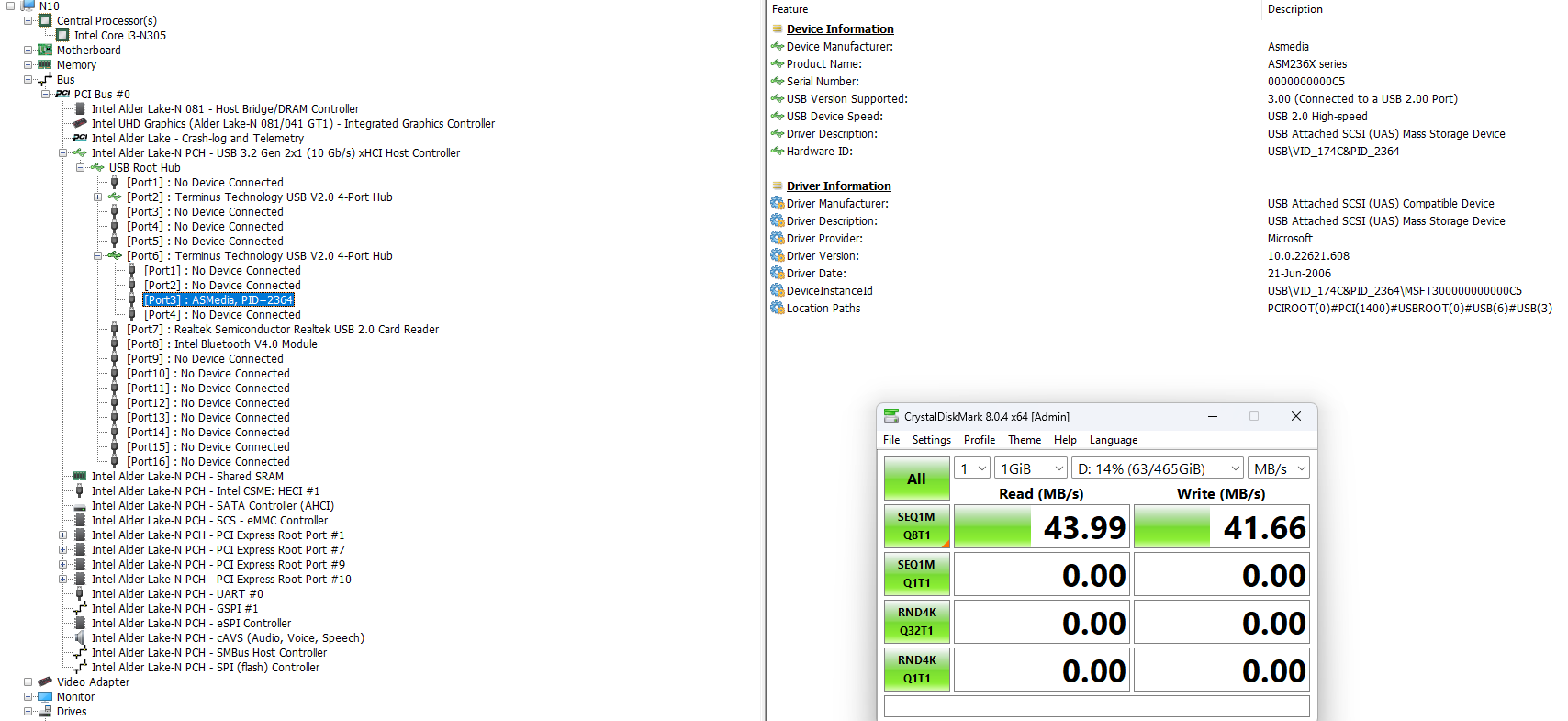

Наконец, был протестирован передний порт USB Type-C, который поддерживал только USB 2.0 без «видеовыхода»:

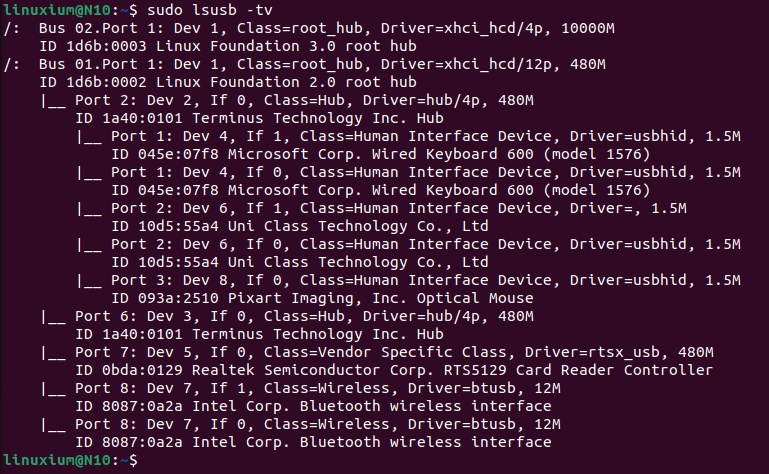

В Ubuntu порты USB определяются следующим образом:

Краткая проверка показала работоспособность аудио, Wi-Fi, Bluetooth и Ethernet в обеих системах. Однако кард-ридер microSD не был подключен, поэтому его тестирование не проводилось. Это, а также отсутствие поддержки видео через Type-C, вероятно, связано с тем, что образец является предсерийным.

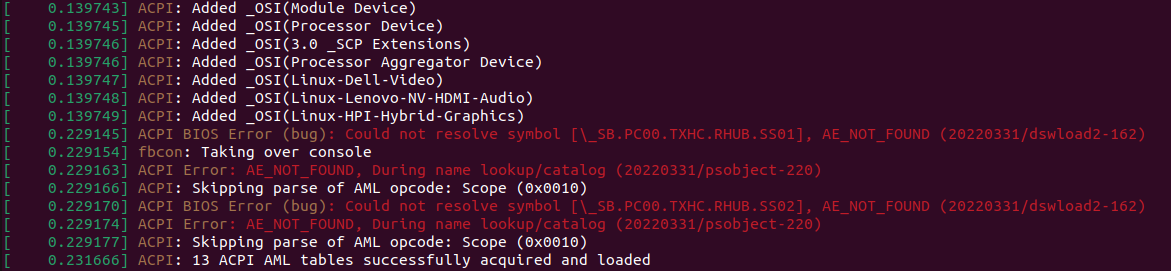

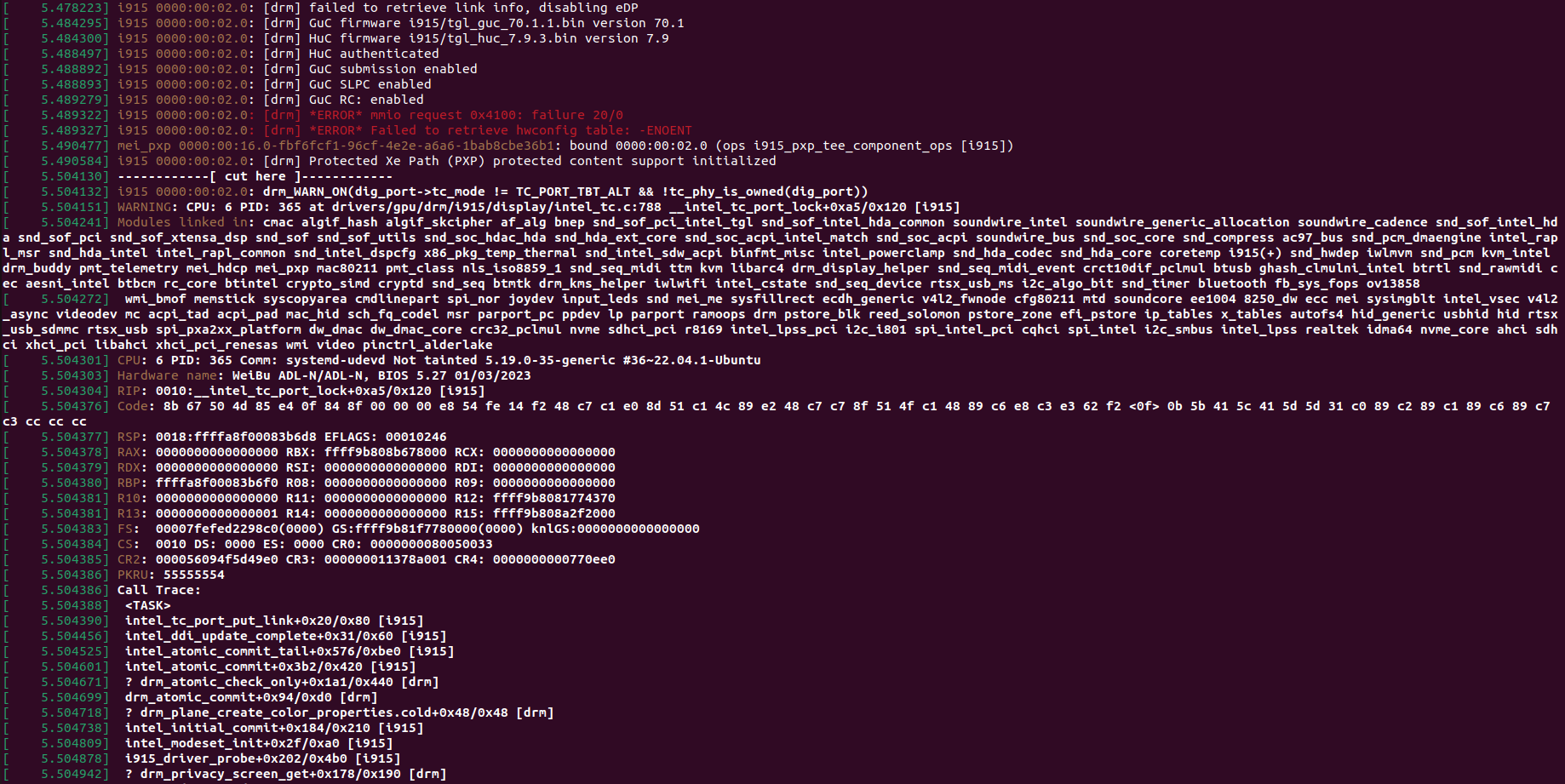

При загрузке Ubuntu в «dmesg» появляется несколько сообщений об ошибках, но их значимость не определена:

Производительность Weibu N10 Core i3-N305 под Windows 11

Сначала был установлен режим питания «Высокая производительность», после чего запущены известные инструменты тестирования для оценки производительности под Windows.

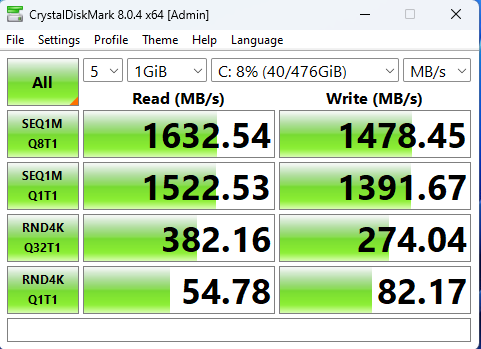

Производительность накопителя M.2 NVMe:

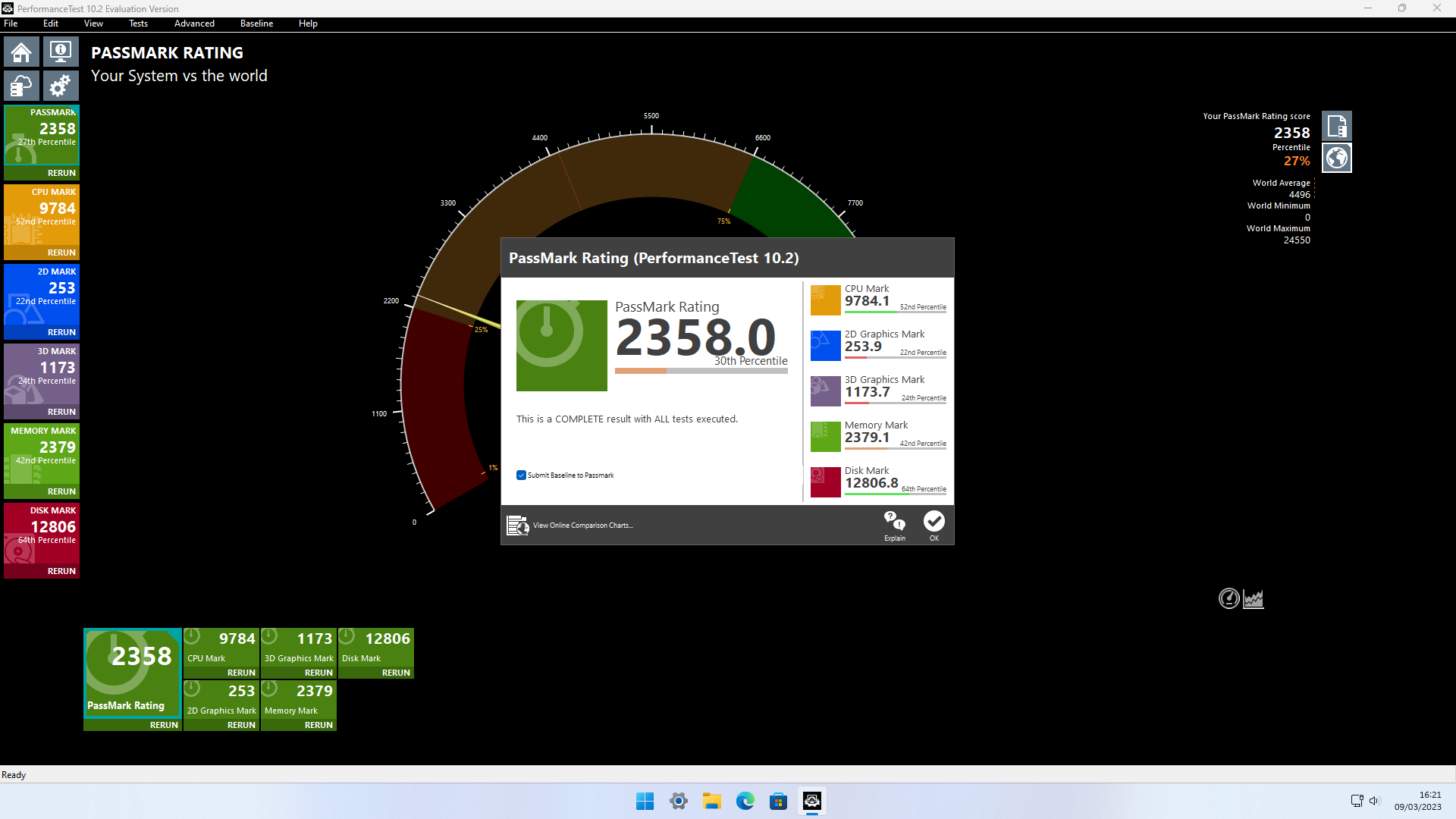

Общая производительность в Windows:

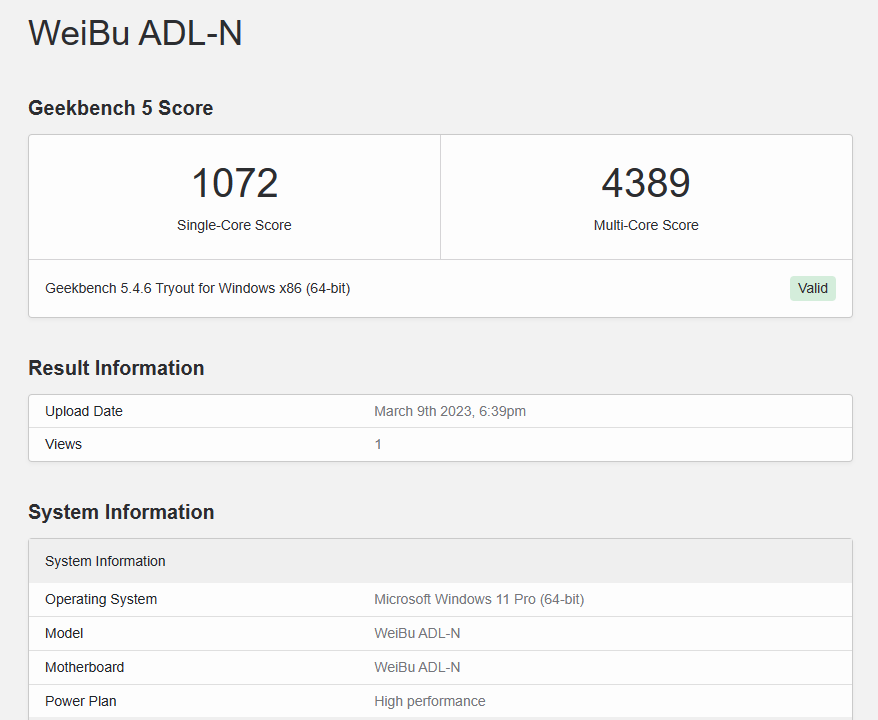

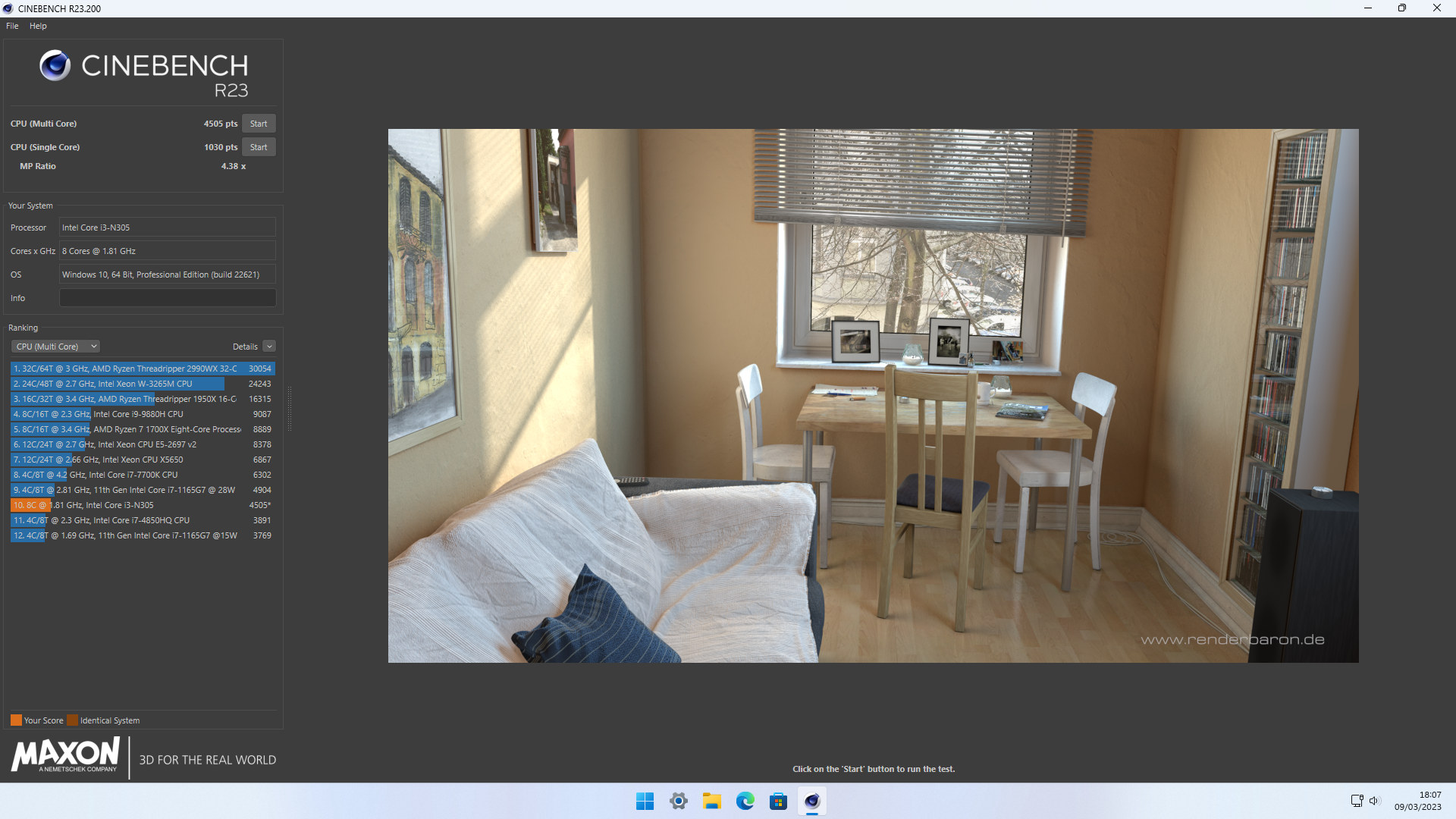

Производительность процессора:

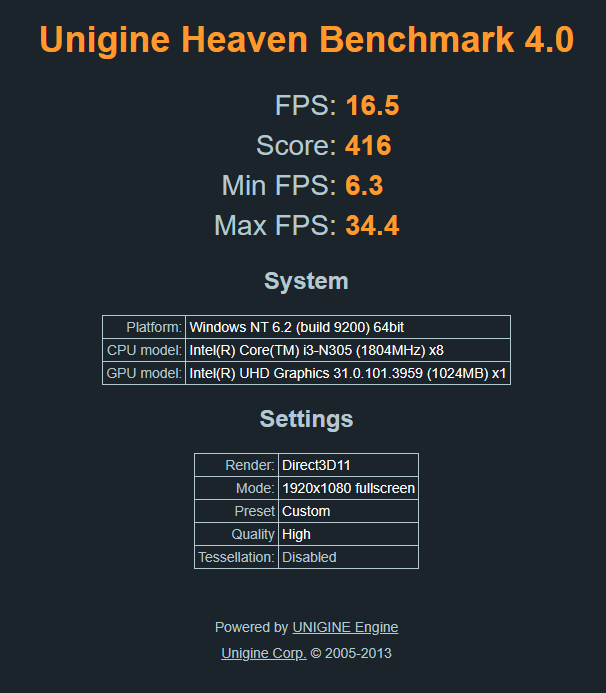

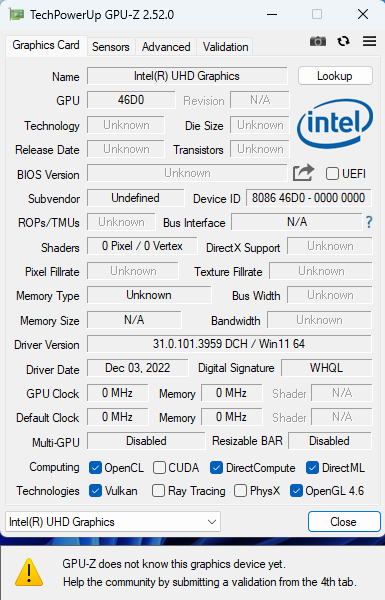

Производительность интегрированной графики:

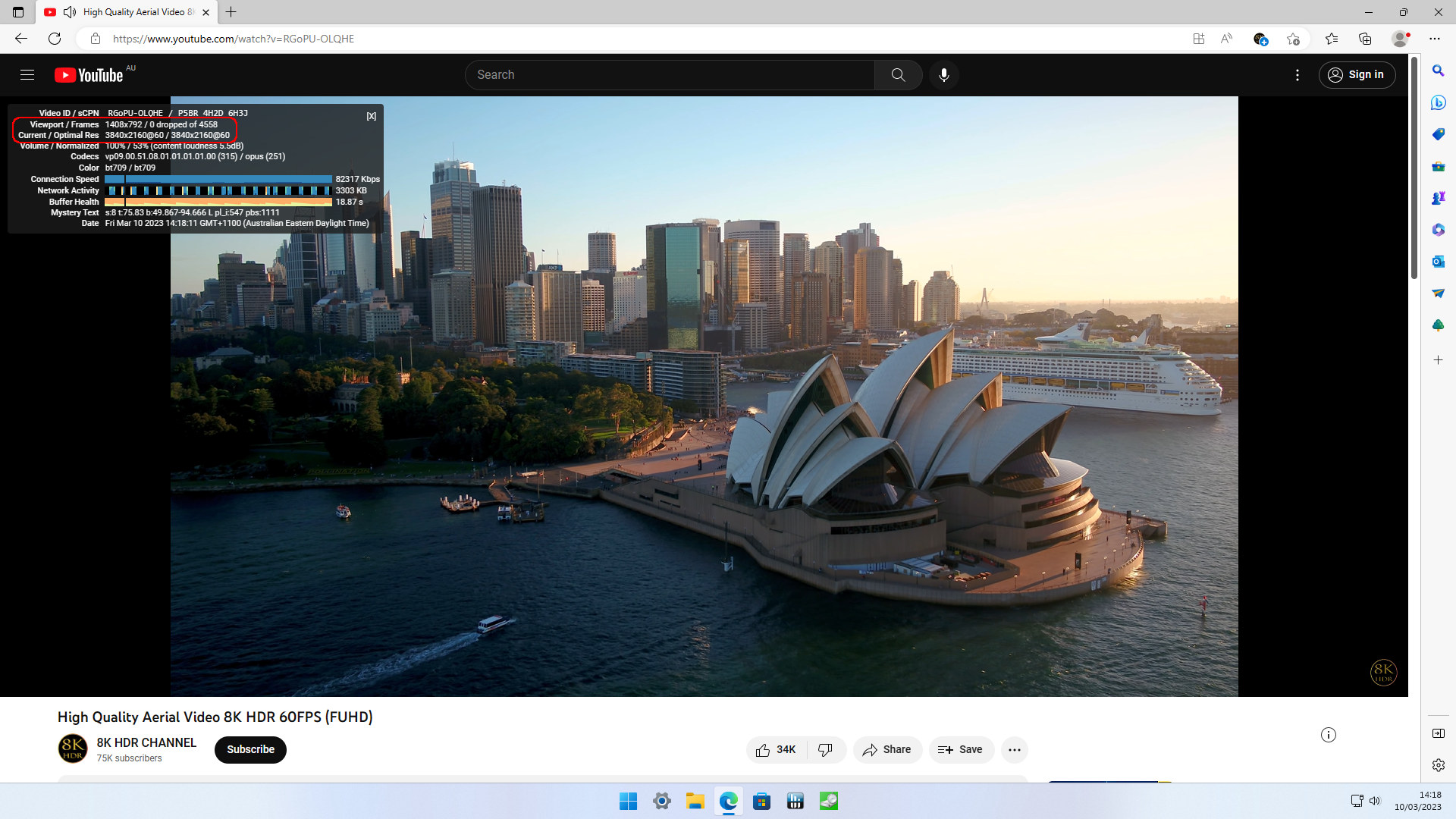

Для практического тестирования iGPU были воспроизведены различные видео в Edge, и не возникло проблем с воспроизведением видео вплоть до 4K 60 FPS:

Производительность Weibu N10 Core i3-N305 под Ubuntu 22.04

Сначала был установлен режим управления частотой CPU Scaling Governor в «performance», после чего запущены тесты для Linux:

Производительность накопителя M.2 NVMe:

Общая производительность в Ubuntu:

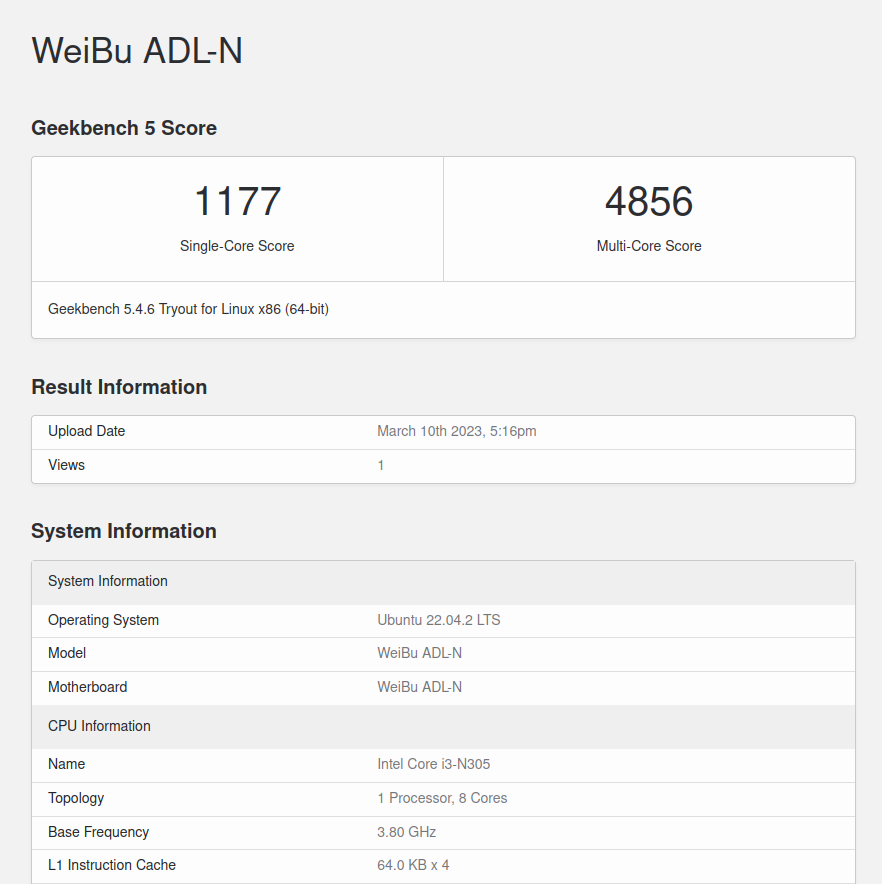

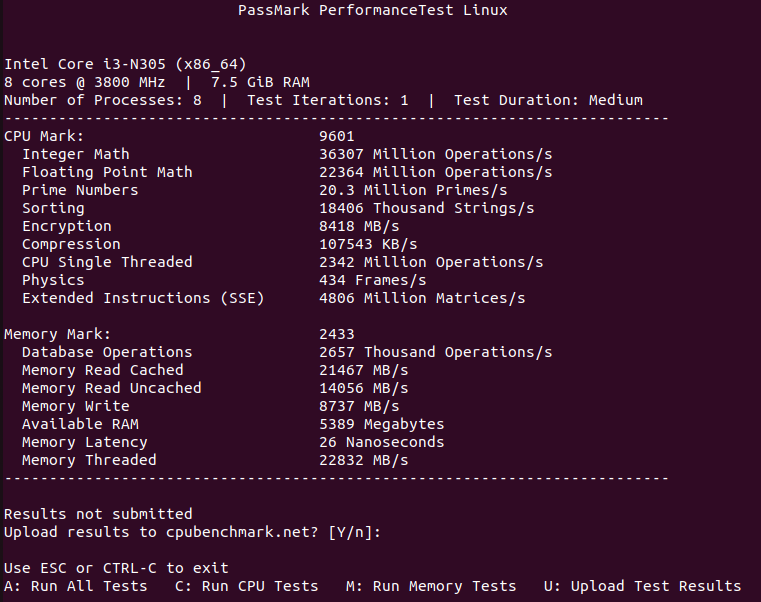

Производительность процессора:

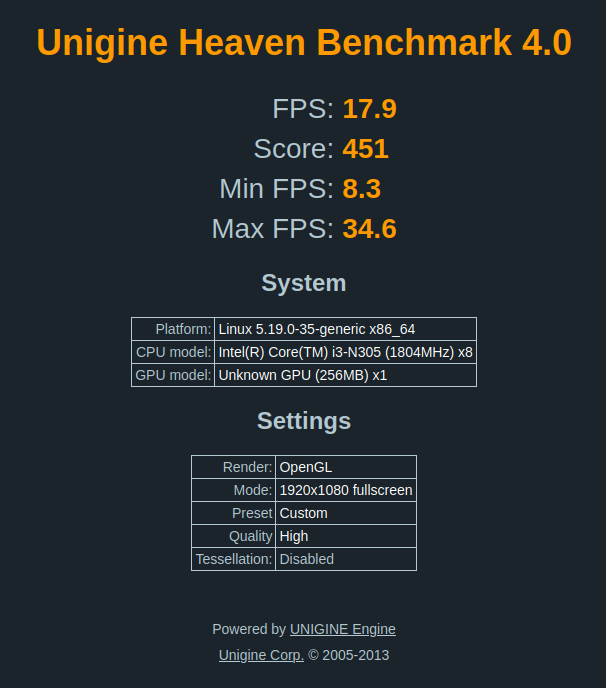

Производительность интегрированной графики:

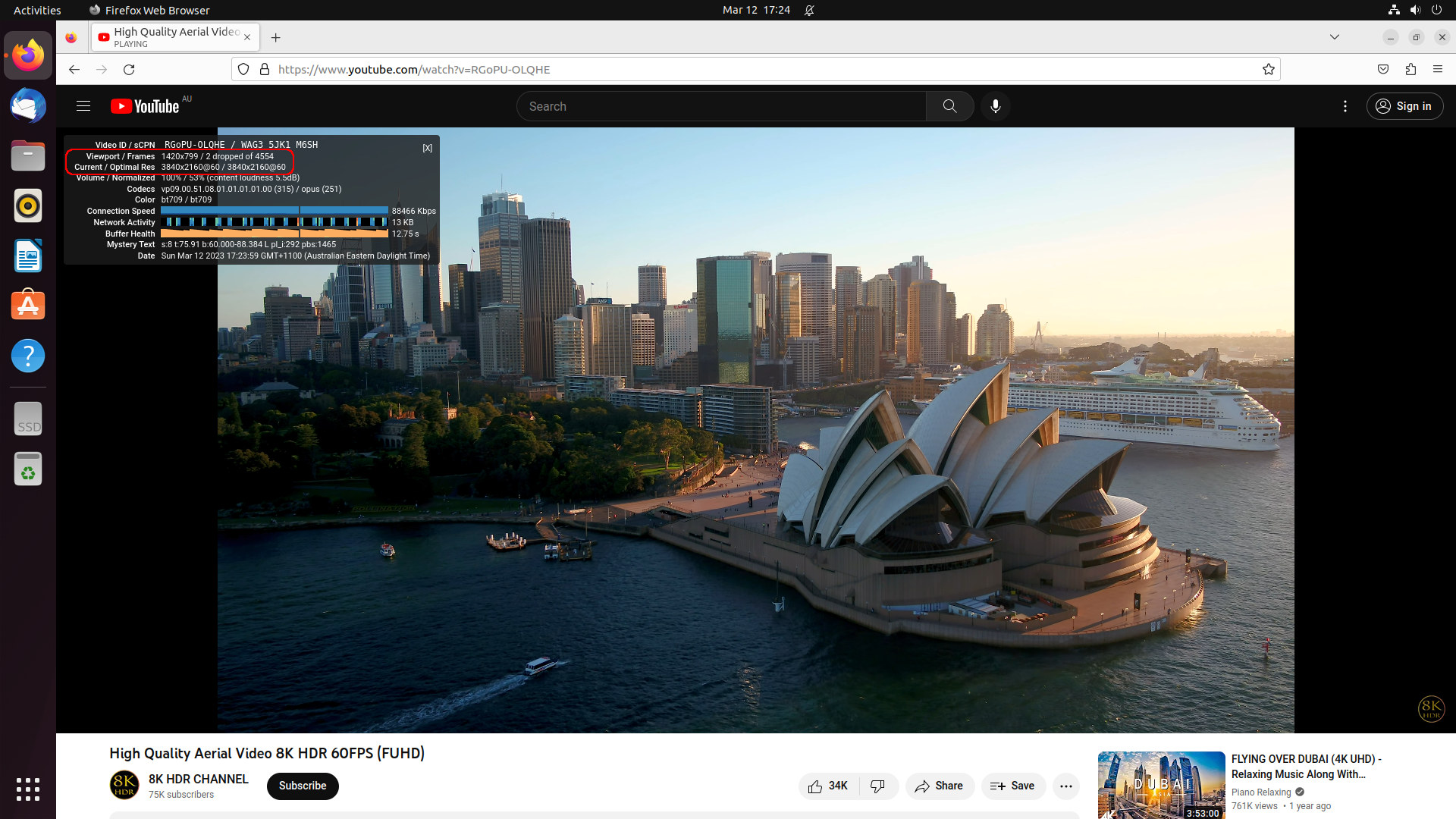

Для практического тестирования iGPU были воспроизведены различные видео в Firefox. Изначально казалось, что нет проблем с воспроизведением видео вплоть до 4K 60 FPS:

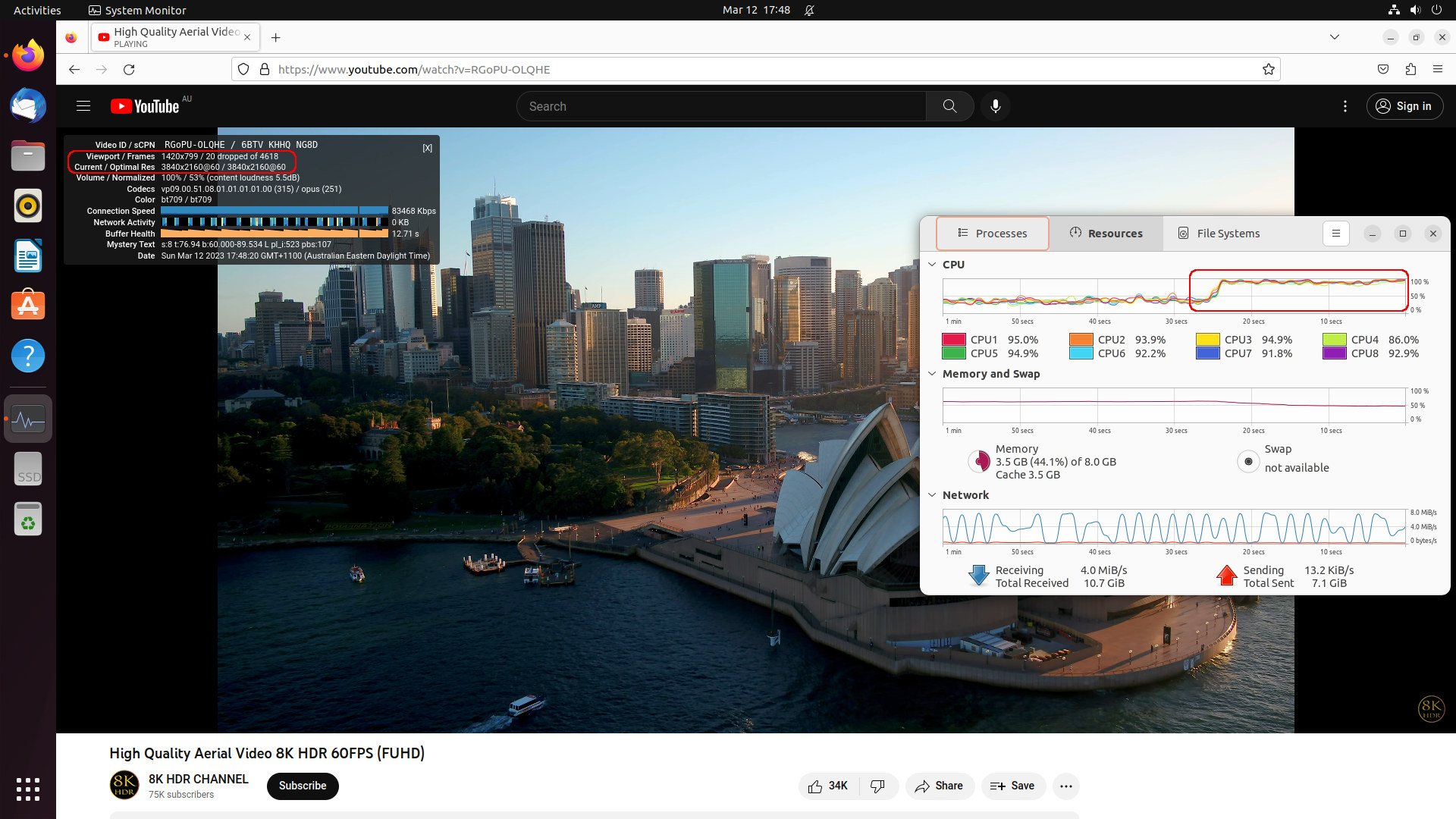

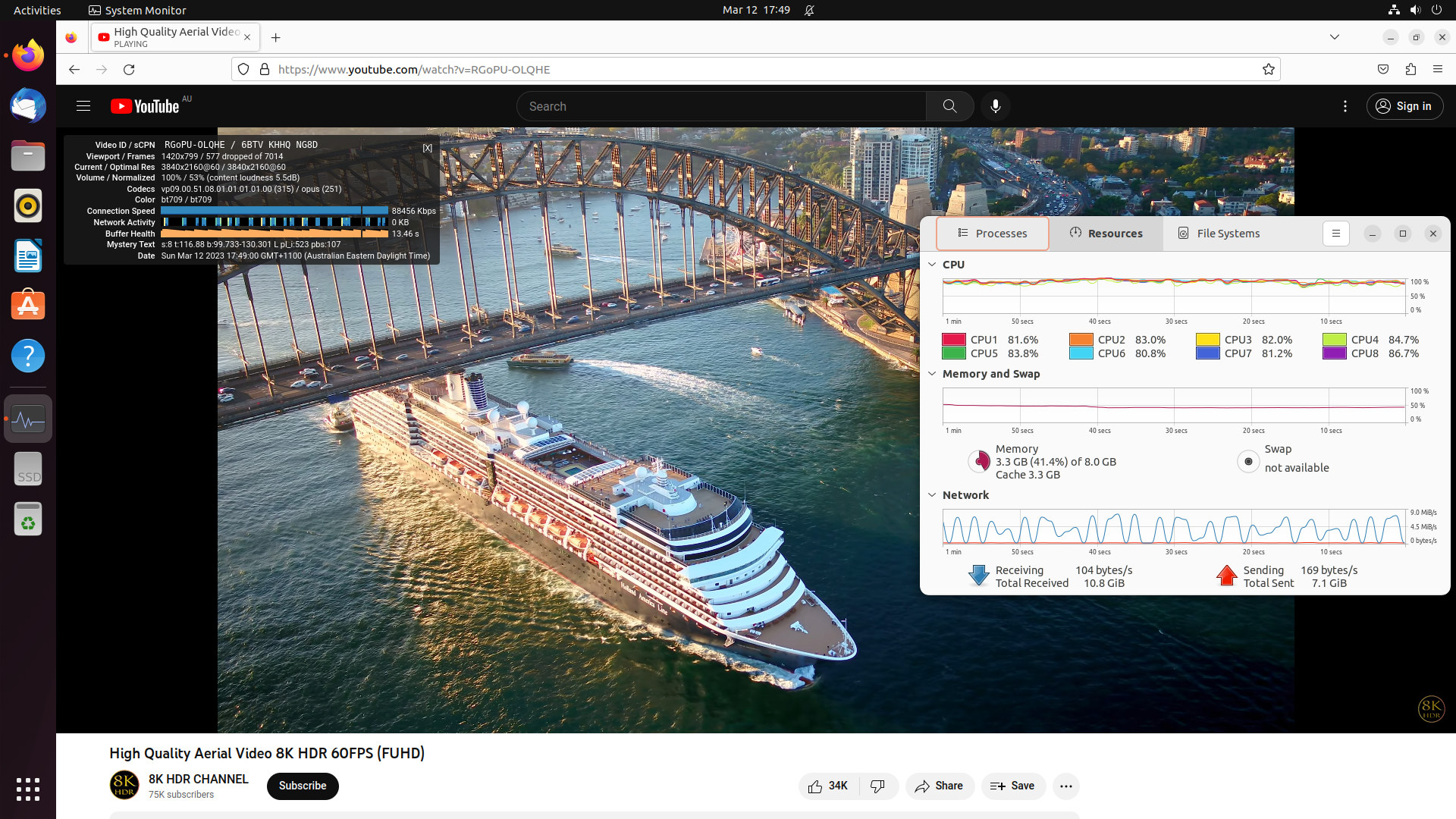

однако при более длительном воспроизведении видео 4K60fps использование CPU резко возросло, что привело к пропуску кадров:

Снижение разрешения до 1440p устранило высокую нагрузку на CPU, хотя периодические пропуски кадров сохранялись:

Производительность сети (Ethernet и Wi-Fi)

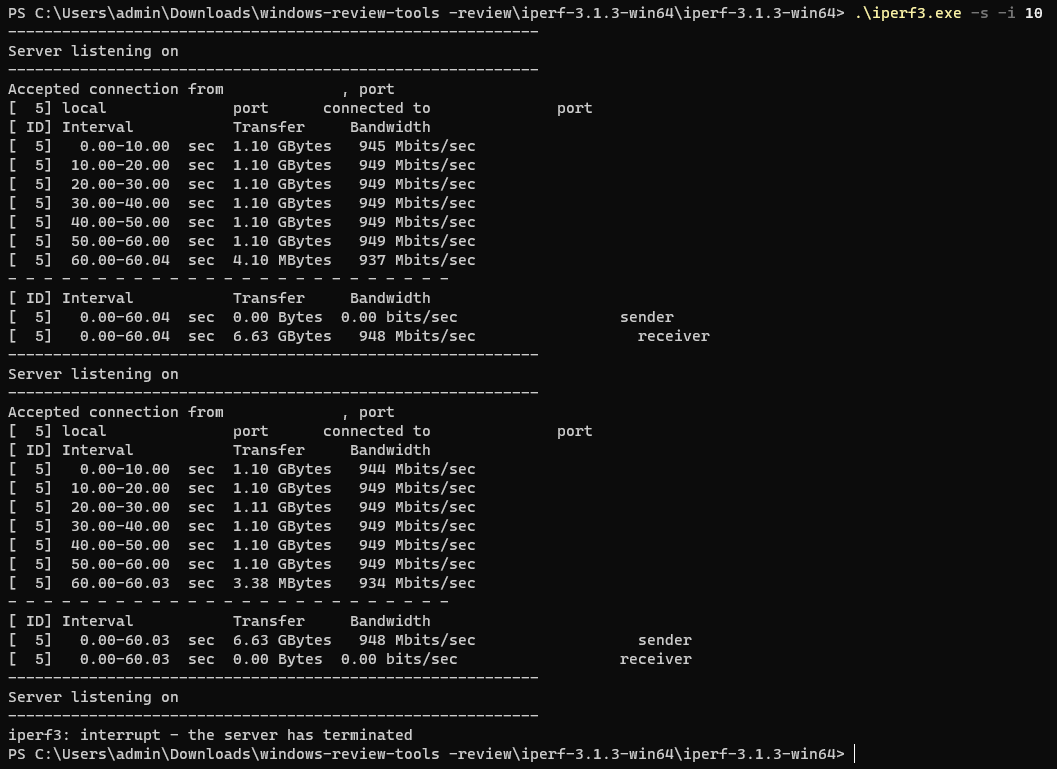

Пропускная способность сети измерялась с помощью «iperf3». Гигабитные Ethernet-порты показали ожидаемые результаты — около 948 Мбит/с в Windows:

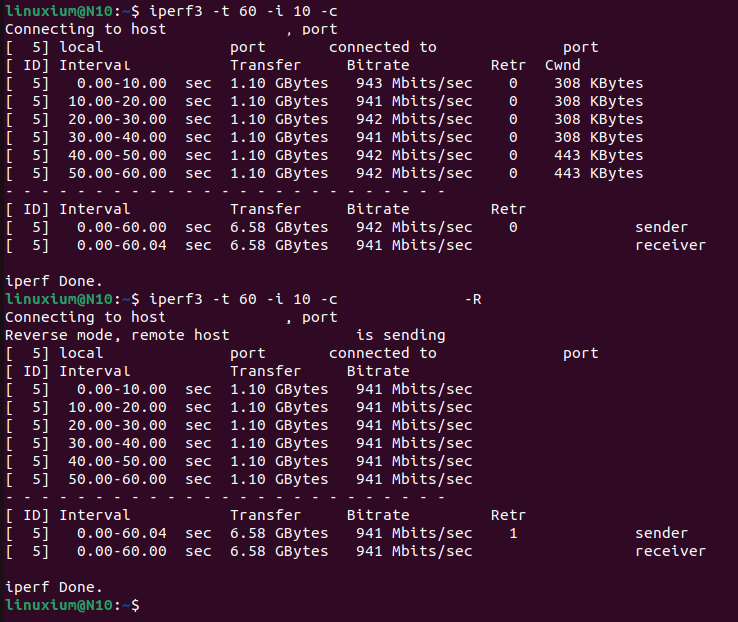

и около 941 Мбит/с в Ubuntu:

Производительность Wi-Fi в целом не впечатлила, но соответствовала ожиданиям. В диапазоне 2,4 ГГц Ubuntu показала себя лучше Windows: средняя скорость загрузки составила 94,5 Мбит/с в Windows и 97,0 Мбит/с в Ubuntu. Средняя скорость отдачи составила 78,8 Мбит/с в Windows и 92,9 Мбит/с в Ubuntu. В диапазоне 5 ГГц Windows оказалась быстрее Ubuntu: средняя скорость загрузки составила 241 Мбит/с в Windows и 232 Мбит/с в Ubuntu. Средняя скорость отдачи составила 234 Мбит/с в Windows и 185 Мбит/с в Ubuntu.

Тепловые характеристики

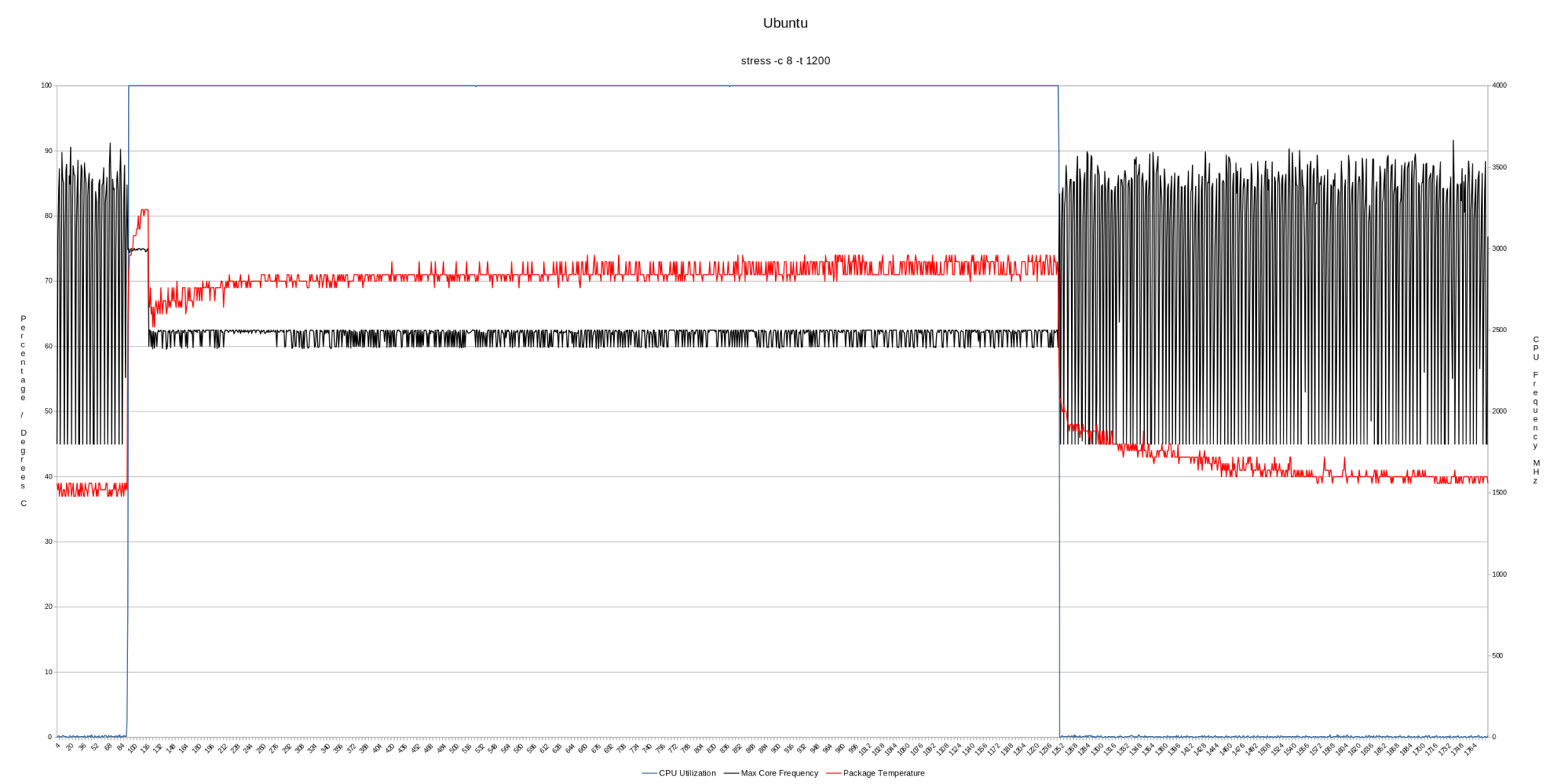

При стресс-тесте в Ubuntu температура CPU достигла 81°C в режиме «PL1», при этом средняя частота составила 3000 МГц. Затем температура снизилась до 67°C из-за троттлинга частоты до 2400 МГц, после чего постепенно стабилизировалась на уровне 72°C при средней частоте 2466 МГц до конца теста:

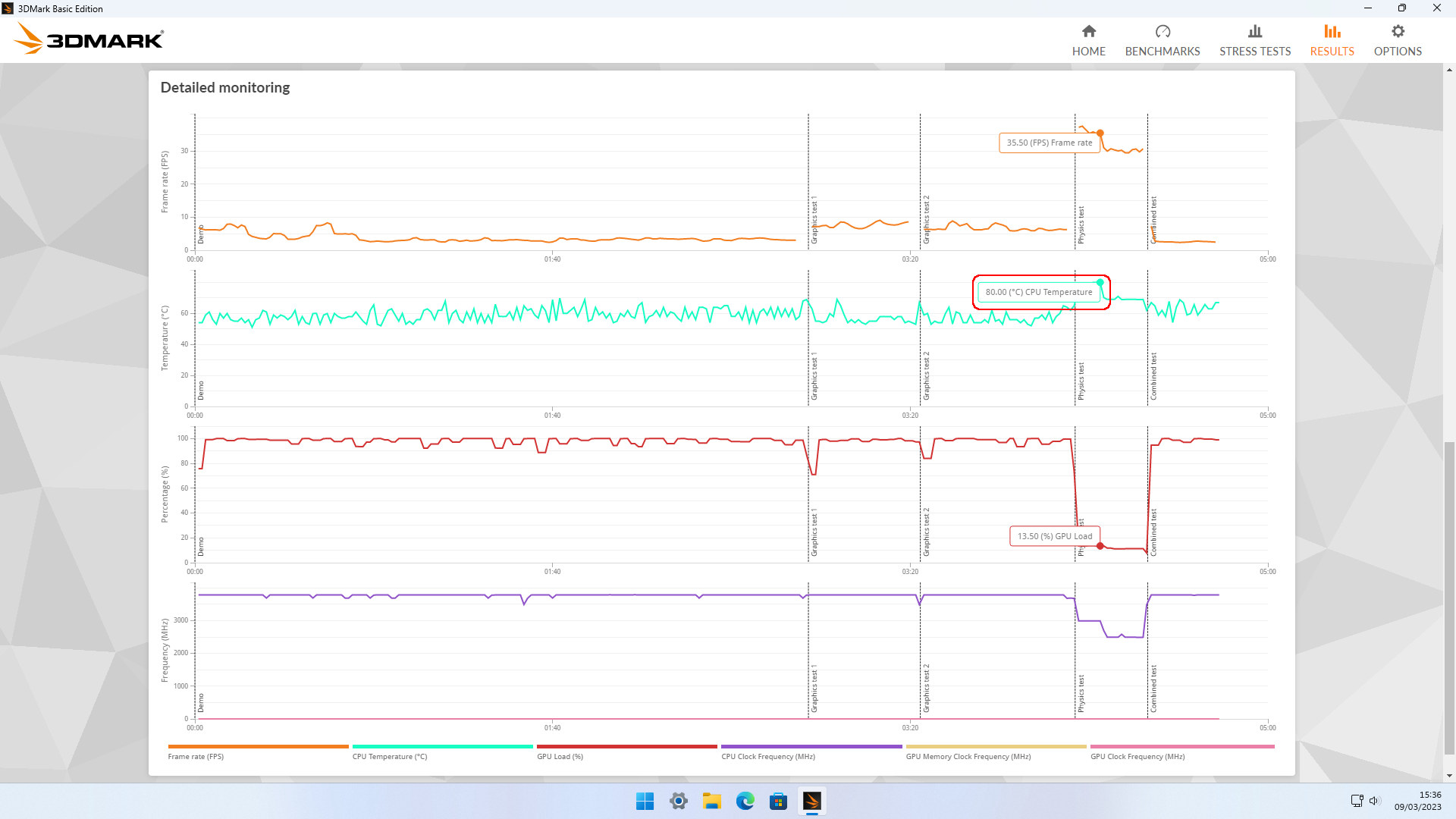

Аналогичная максимальная температура наблюдалась при запуске Fire Strike в Windows:

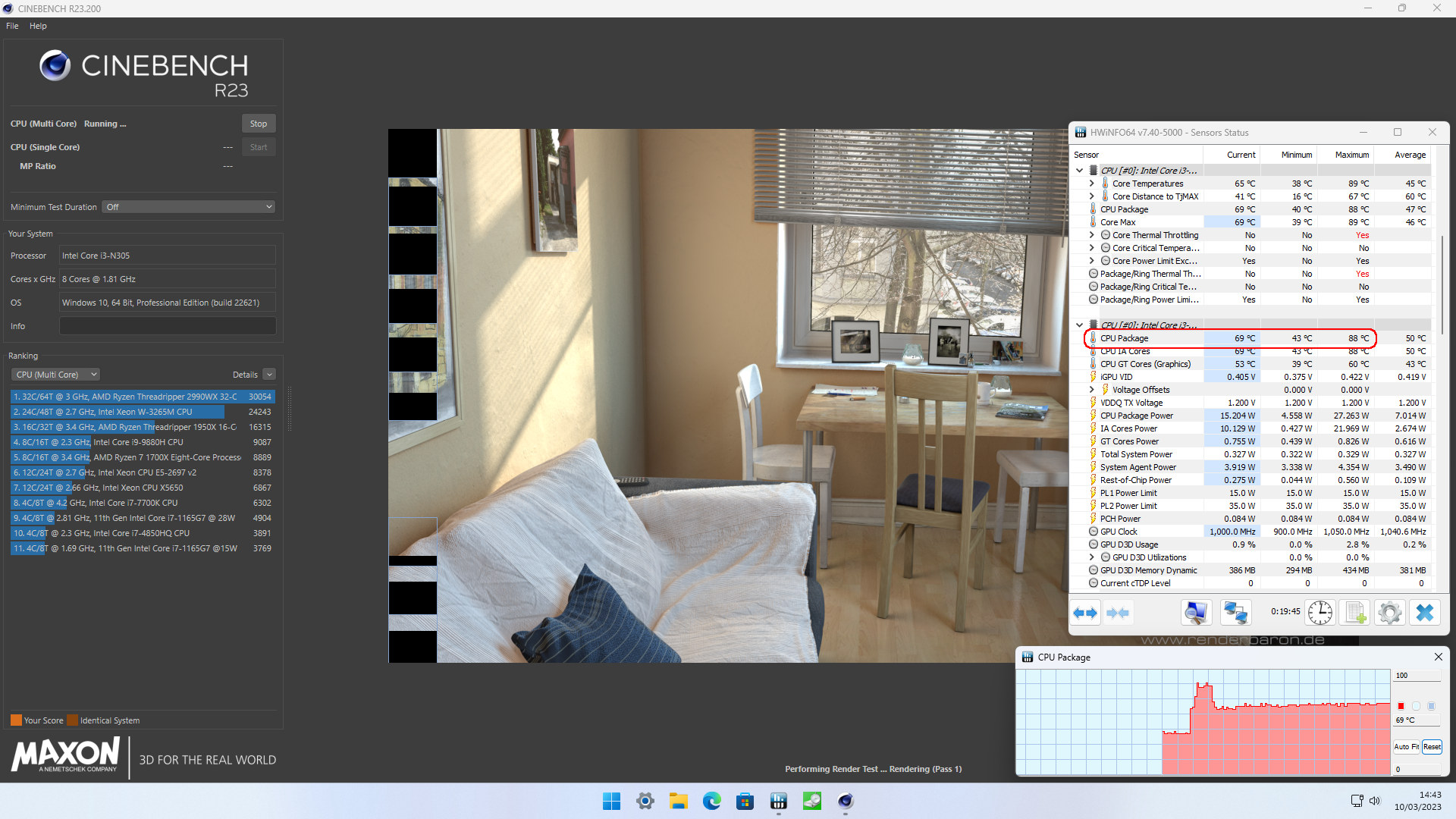

Интересно, что более высокая максимальная температура 88°C была зафиксирована в режиме «PL1» при запуске Cinebench R20 в Windows:

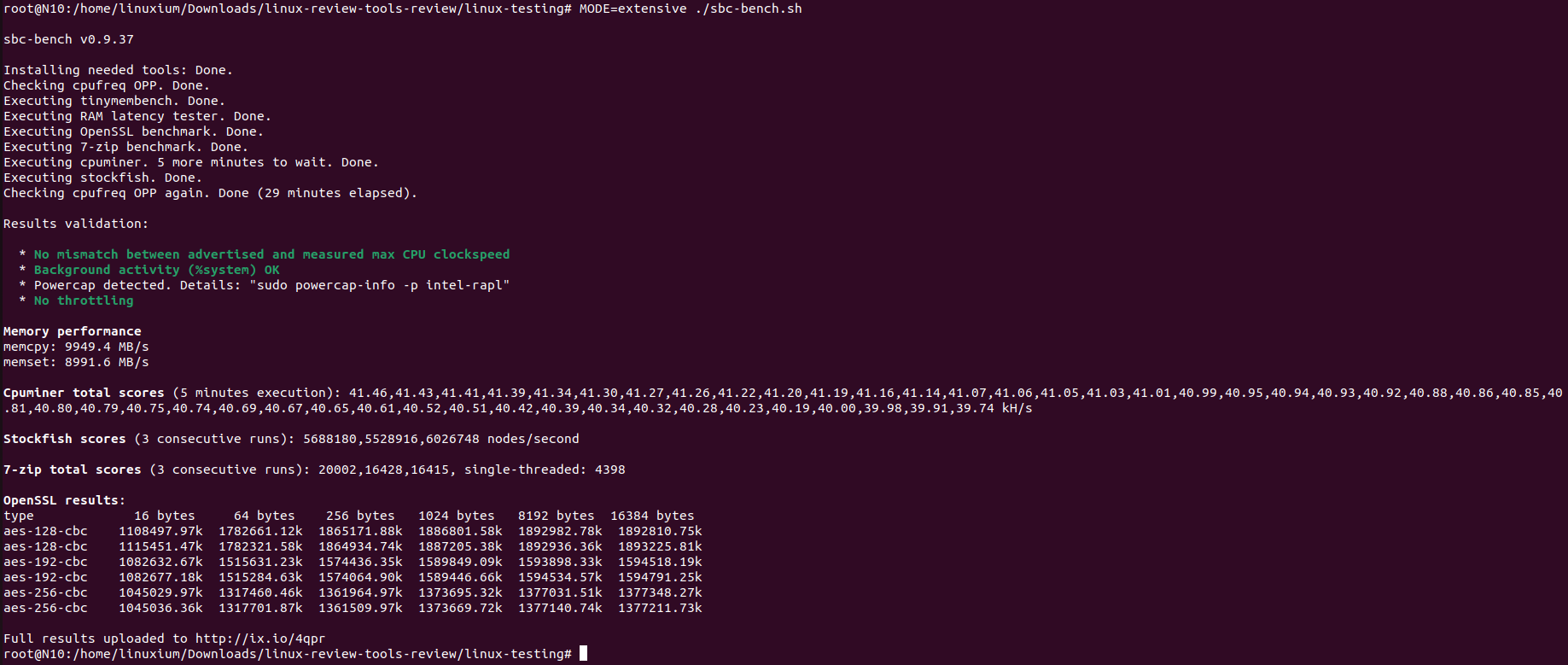

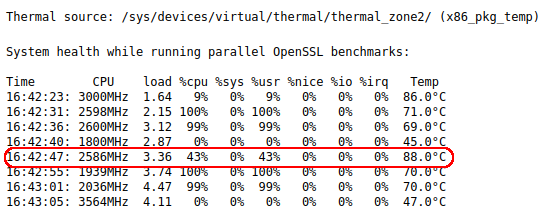

и при запуске OpenSSL из sbc-bench в Ubuntu:

Однако это все еще находится в пределах спецификаций процессора и не является проблемой.

Weibu N10 Core i3-N305 использует активное охлаждение: под материнской платой, ближе к нижней части устройства, расположен большой вентилятор, который практически не слышен при обычном использовании — уровень шума составил 37,9 дБА при измерении рядом с устройством в режиме простоя. При пиковых нагрузках шум увеличивается: в Windows он достигал почти 48 дБА, а в Ubuntu — почти 45 дБА. Максимальная температура на верхней части устройства во время тестирования составила около 36,4°C при комнатной температуре 26,1°C.

Потребление энергии

Потребление энергии измерялось следующим образом:

• Выключенное состояние (завершение работы) – 0,6 Вт
• UEFI (BIOS) – 12,7 Вт
• Режим простоя – 12,5 Вт (Windows) и 10,1 Вт (Ubuntu)
• Нагрузка на CPU* – пиковое 41,5 Вт, среднее 26,5 Вт (Windows, «Cinebench») и пиковое 34,8 Вт, среднее 25,2 Вт (Ubuntu, «stress»)
• Воспроизведение видео* – 20,6 Вт (Windows, Edge, 4K60fps) и 22,1 Вт (Ubuntu, Firefox, 1440p60fps)

*Показатели мощности колеблются, отчасти из-за работы вентилятора, поэтому указано среднее значение между медианными высокими и низкими показателями.

Итоги

Оригинальный N10 уже обладал хорошим набором портов, подходящих для коммерческого и промышленного использования, поэтому расширение линейки процессоров за счет Alder Lake определенно увеличит его привлекательность. Как видно из обзора, мобильный Core i3-N305 демонстрирует хорошую производительность, однако одноканальная память и ограничение в 16 ГБ означают, что этот процессор подойдет только для определенных типов приложений или сценариев использования.

Благодарим Weibu за предоставление мини-ПК Weibu N10 Core i3-N305 для обзора. Дополнительные сведения можно найти на их сайте .
