KiCad 7.0.0 выпущен – пользовательские шрифты, текстовые блоки, SpaceMouse, отчеты о сбоях и многое другое

Вышло открытое EDA-решение KiCad 7.0.0 с множеством новых функций: от пользовательских шрифтов до интеграции с 3Dconnexion SpaceMouse, опциональной отправки отчетов о сбоях через Sentry и множества других изменений.

Между анонсами KiCad 5.0.0 и KiCad 6.0.0 прошло более трех лет, но до выхода KiCad 7.0.0 потребовалось чуть больше года. Приобрели ли разработчики KiCad сверхспособности или в процесс разработки вмешался ИИ? Скорее всего, нет — вместо этого был принят график ежегодных релизов, поэтому теперь можно ожидать ежегодных обновлений этого открытого EDA-пакета, с KiCad 8.0.0, запланированным на первый квартал 2024 года.

Ключевые изменения в KiCad 7.0 включают:

• Поддержка пользовательских шрифтов в редакторах схем, печатных плат и рабочих листов, позволяющая использовать любые системные шрифты.
• Добавлена возможность работы с текстовыми блоками в редакторах схем и печатных плат.

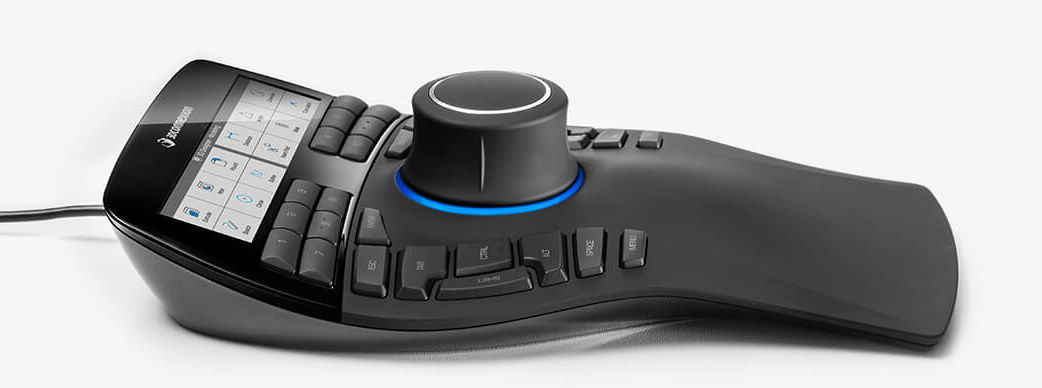

• Поддержка 3Dconnexion SpaceMouse в редакторах схем, библиотек символов, печатных плат, посадочных мест и в 3D-просмотрщике. Устройства SpaceMouse разработаны для инженеров, работающих с 2D- и 3D-САПР, и компания добавила поддержку Windows и macOS. Поддержка Linux может появиться позже.




• Сбор данных об ошибках через Sentry для улучшения KiCad. Функция опциональна и пока доступна только пользователям Windows. Данные хранятся 90 дней, а файлы проектов KiCad никогда не передаются в Sentry.

• Автоматические обновления PCM – Plugin and Content Manager теперь может автоматически проверять наличие обновлений для установленных пакетов и предлагать их установку.
• Добавлены элементы перетаскивания в различных частях KiCad.
• KiCad 7.0 теперь работает нативно на процессорах Apple Arm (M1, M2 и др.).
• Выпущена утилита командной строки kicad-cli, позволяющая автоматизировать многие задачи, такие как экспорт BoM, списка соединений, SVG, DXF, файлов сверловки, Gerber-файлов и т.д., обновление символов или просто проверку версии KiCad.
• Добавлена поддержка простых примитивов — прямоугольников и окружностей — в редакторах схем и символов.

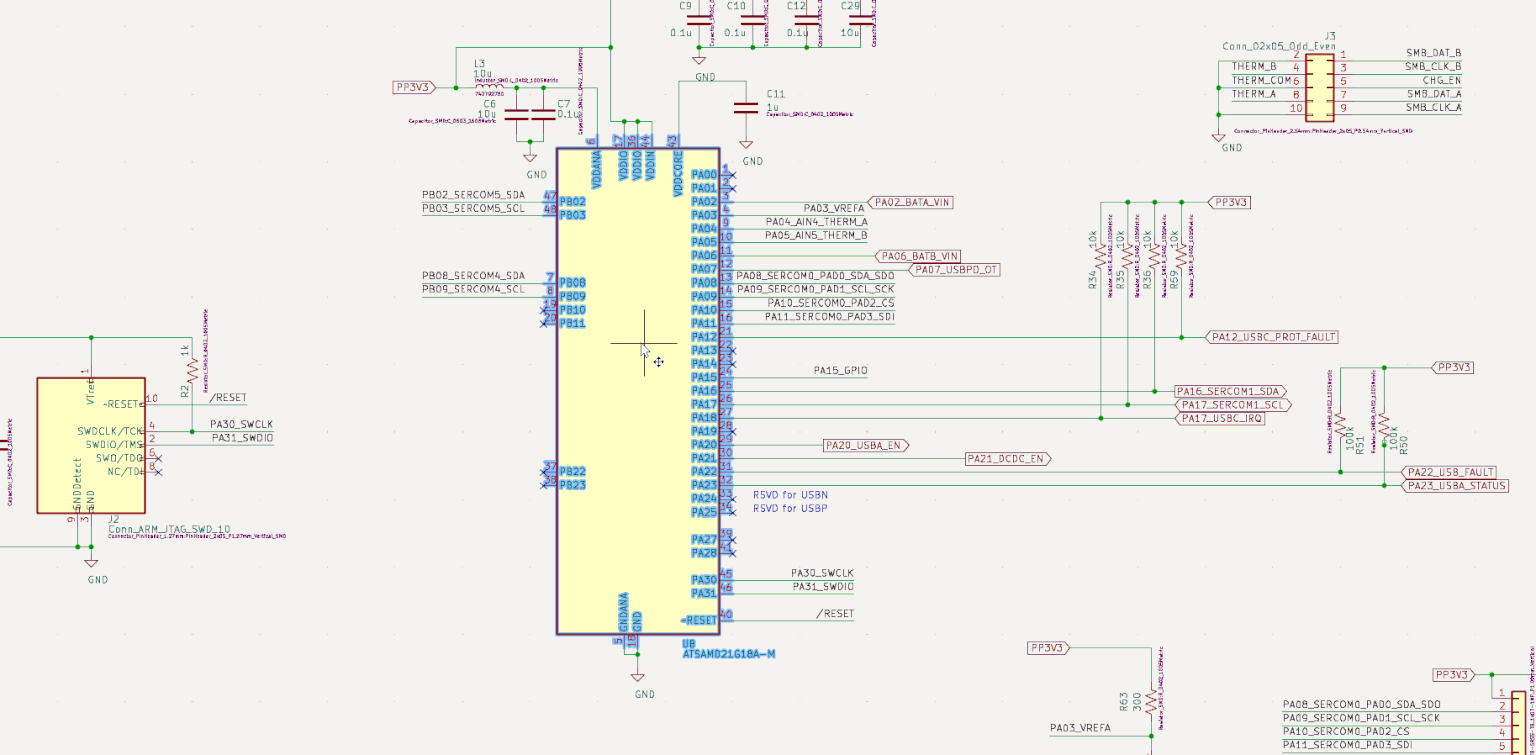

• Ортогональное перемещение заставляет все провода двигаться и удлиняться под прямыми углами. Больше никаких соединений под странными углами…




  Ортогональное перемещение

• Добавлена поддержка углов в 45 градусов.
• Различные улучшения таблицы выводов в редакторе символов.
• Проверка ERC (Electrical Rule Checks) предупреждает о размещении символов на несовместимой сетке.
• Гиперссылки на схемах полезны для ссылок на datasheet или пояснительные записки.
• Множество улучшений в инструментах компоновки плат, включая фоновые изображения, возможность удаления разводки компонента, автодорисовку трасс и т.д.
• И многое другое…

Полный список изменений с скриншотами и/или анимациями доступен в официальном анонсе . KiCad 7.0.0 можно установить на Windows, macOS, различные дистрибутивы Linux (Ubuntu, Debian, Arch Linux, Fedora и др.), Raspberry Pi OS и FreeBSD.

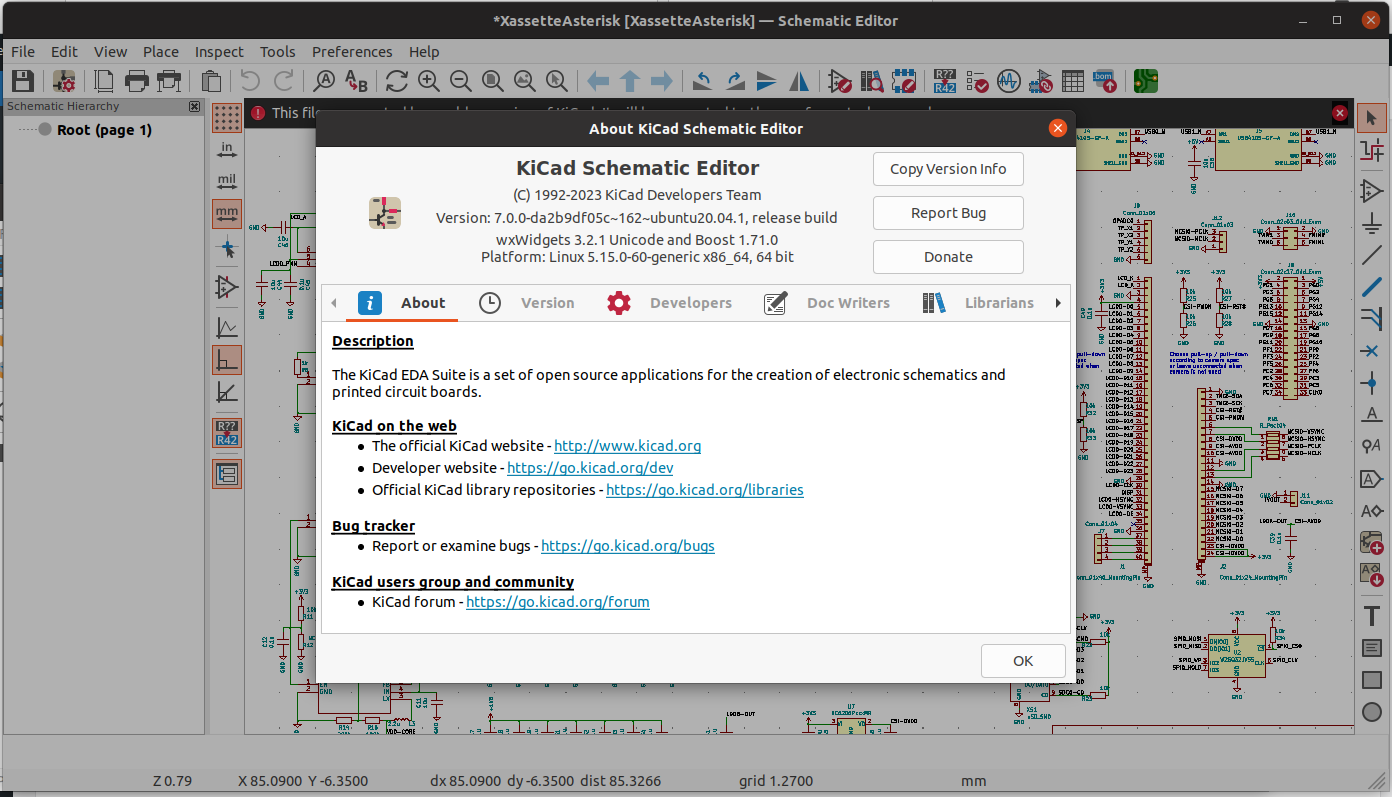

Обновление KiCad 6.x до KiCad 7.0.0 в Ubuntu 20.04 выполняется следующим образом:

В дальнейшем KiCad 6.x больше не будет поддерживаться, а KiCad 7.x будет получать исправления ошибок в течение следующего года, пока ведется разработка KiCad 8, релиз которого запланирован на 2024 год.
