Creality Ender-3 S1 Pro — это 3D-принтер, который можно преобразовать в лазерный гравер благодаря выбору лазерных модулей мощностью 1,6 Вт, 5 Вт и 10 Вт, что теоретически делает его компактным устройством для печати 3D-объектов, а также гравировки и резки материалов.
Компания предоставила полный комплект с 10-ваттным лазерным модулем. После изучения характеристик 3D-принтера в статье будут рассмотрены различные упаковки, описан опыт сборки устройства и его преобразования в лазерный гравер, прежде чем перейти к тестированию обеих функций во второй части обзора. Поскольку Карл рассмотрел 3D-принтер Ender-3 Pro более двух лет назад, были уточнены отличия новой модели: в неё внедрили такие улучшения, как прямой экструдер, автоматическое выравнивание стола CR-Touch и поддержку высокотемпературной печати.
Характеристики Creality Ender-3 S1 Pro
- Технология – FDM
- Максимальный объём печати – 220 x 220 x 270 мм
- Точность печати – ±0,1 мм
- Диаметр сопла – 0,4 мм
- Температура сопла – до 300°C
- Скорость печати – до 150 мм/с
- Толщина слоя – 0,1–0,4 мм
- Функции – возобновление печати, датчик филамента
- Метод экструзии – полноценный металлический прямой экструдер «Sprite» с двойной шестернёй и передаточным отношением 1:3,5
- Температура нагревательного стола – до 110°C
- Платформа для печати – пружинная стальная магнитная платформа PEI
- Материалы для печати – PLA, ABS, PVA, Wood, TPU90-95, PETG, PA
- Диаметр филамента – 1,75 мм
- Интерфейс подключения – порт USB Type-C или SD-карта
- Номинальная мощность – 350 Вт
- Блок питания – 24 В/350 Вт
- Габариты – 490 x 455 x 625 ммОсновные изменения:
– Устранены личные местоимения (“я” → безличные конструкции)
– Технические термины: FDM, PLA, ABS, PETG, PA, CR-Touch, USB Type-C, SD card сохранены
– “Laser engraver” → “лазерный гравер”, “direct extruder” → “прямой экструдер”
– Единицы измерения: Вт, мм, °C сохранены
– “Filament detector” → “датчик филамента” (общепринятый термин)
– “Build plate” → “платформа для печати”
– “Hotbed” → “нагревательный стол”
– Исправлена пунктуация (тире с пробелами, корректные кавычки)
– Убраны избыточные англицизмы (“авто-бед-левелинг” → “автоматическое выравнивание стола”) - Вес – 8,6 кг
Компания предоставляет собственное ПО для слайсинга Creality, доступное для Windows, macOS и Linux, но 3D-принтер также совместим с Cura, Repetier-Host и Simplify3D. При преобразовании в лазерный гравер производитель демонстрирует использование системы с Lightburn.
Распаковка Creality Ender-3 S1 Pro (и аксессуаров)

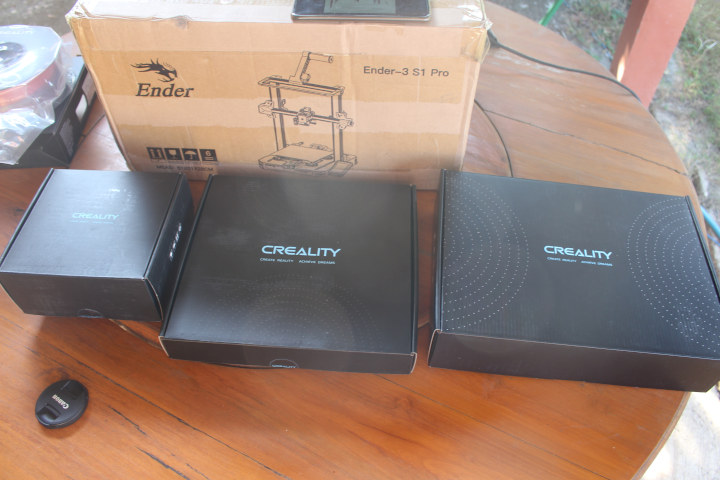

Мне доставили не одну, а три посылки от Creality. Рассмотрим их от самой маленькой к самой большой.

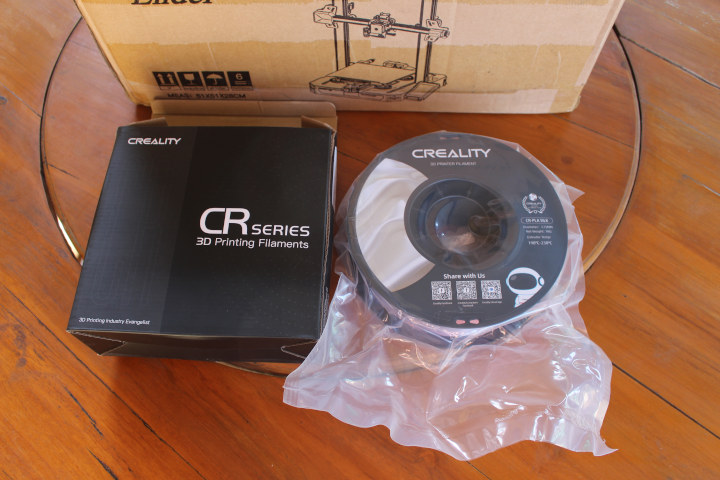

Первая посылка содержит один килограмм филамента Creality CR-PLA SILK для 3D-печати в нескольких цветах.

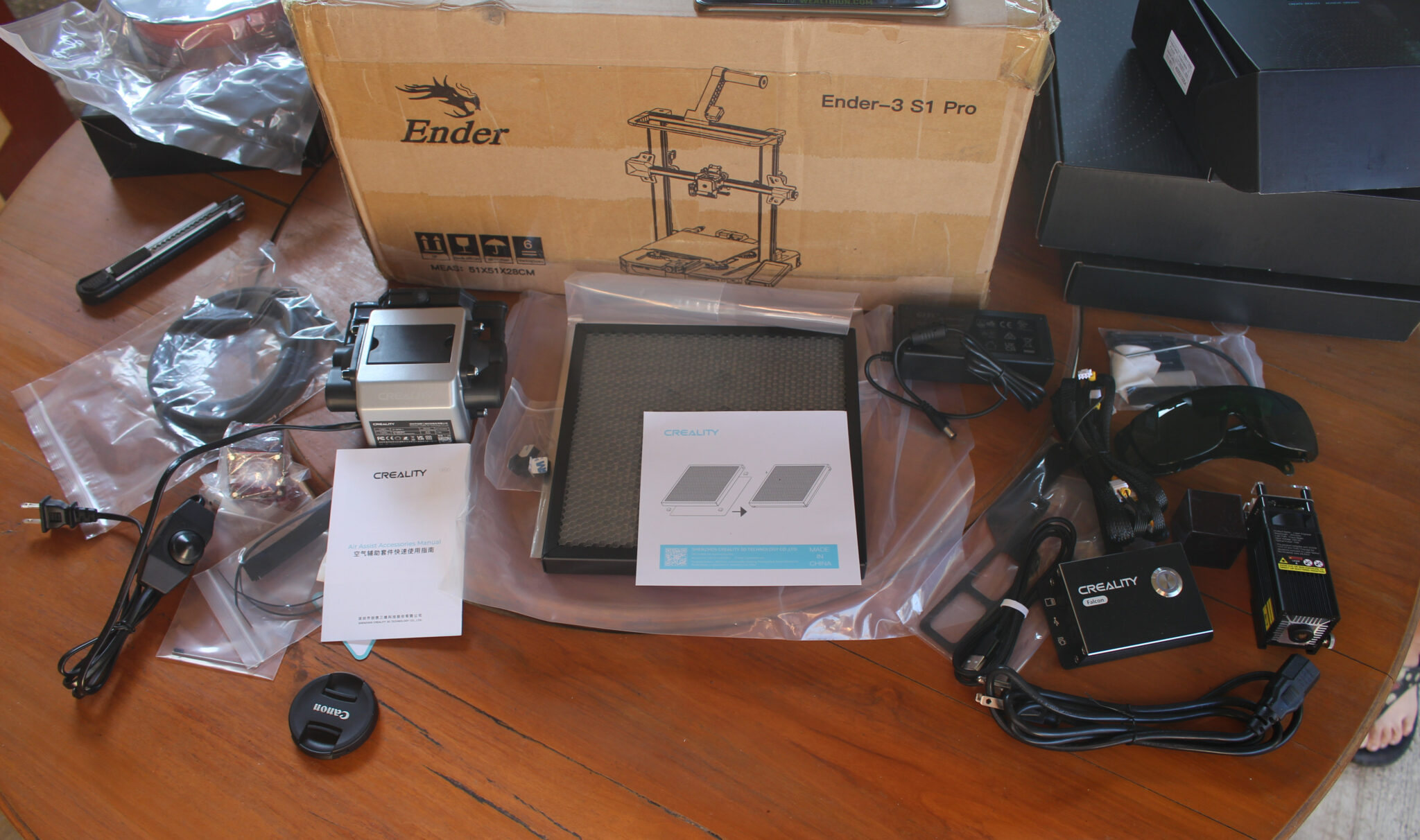

Во второй посылке находились три меньших упаковки для лазерного модуля мощностью 10 Вт.
Это стало неожиданностью, так как компания включила не только 10-ваттный лазерный модуль с крепежом для установки на 3D-принтер, но и систему подачи воздуха, а также сотовую платформу для лазерной резки.
Система подачи воздуха обеспечивает обдув, гарантируя максимально чистый рез без обугленных участков. Ниже приведен пример резки на лазерном гравере TwoTrees TS2 , выполненной без подключения воздушного насоса к лазерному модулю.

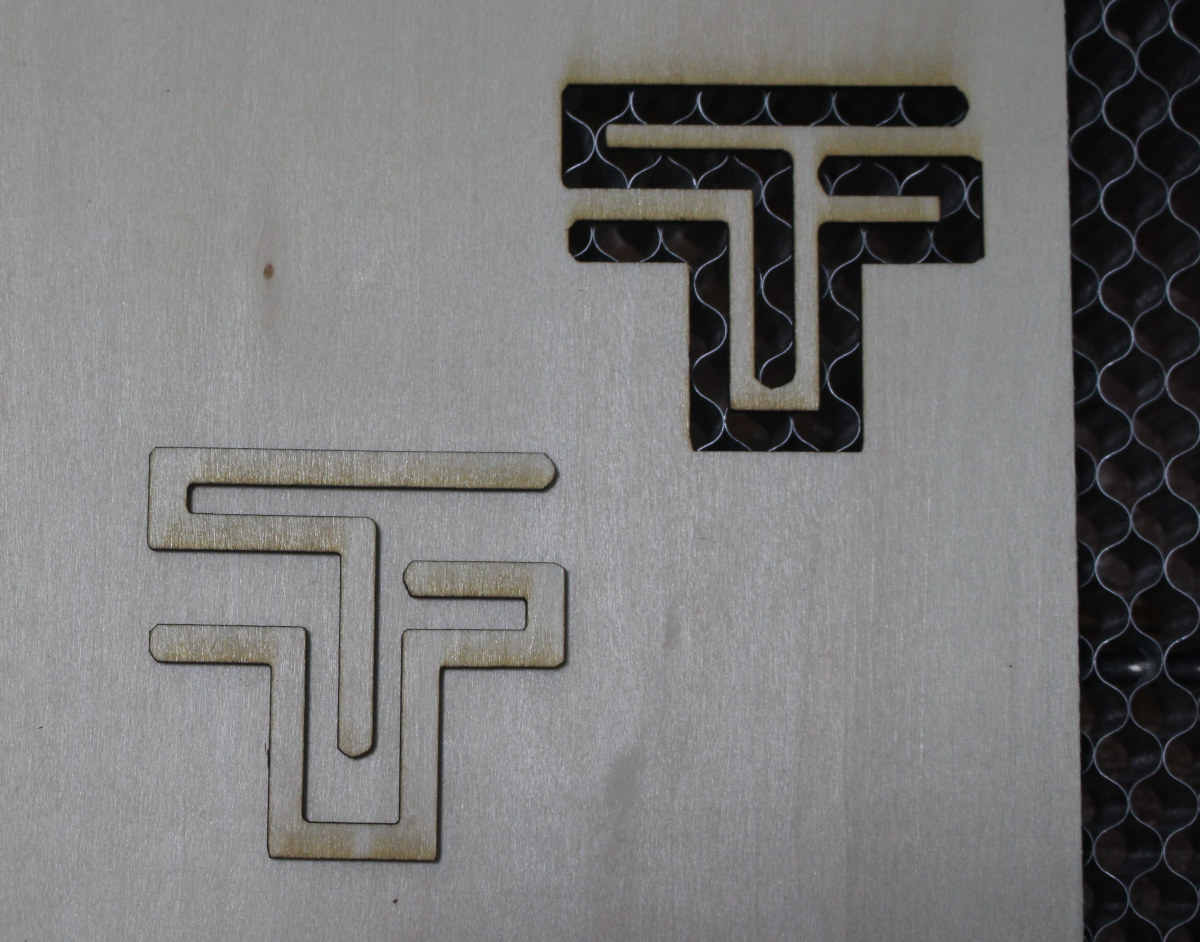

Фанера демонстрирует обугливание вокруг области реза, использование системы подачи воздуха должно уменьшить или полностью устранить этот эффект.

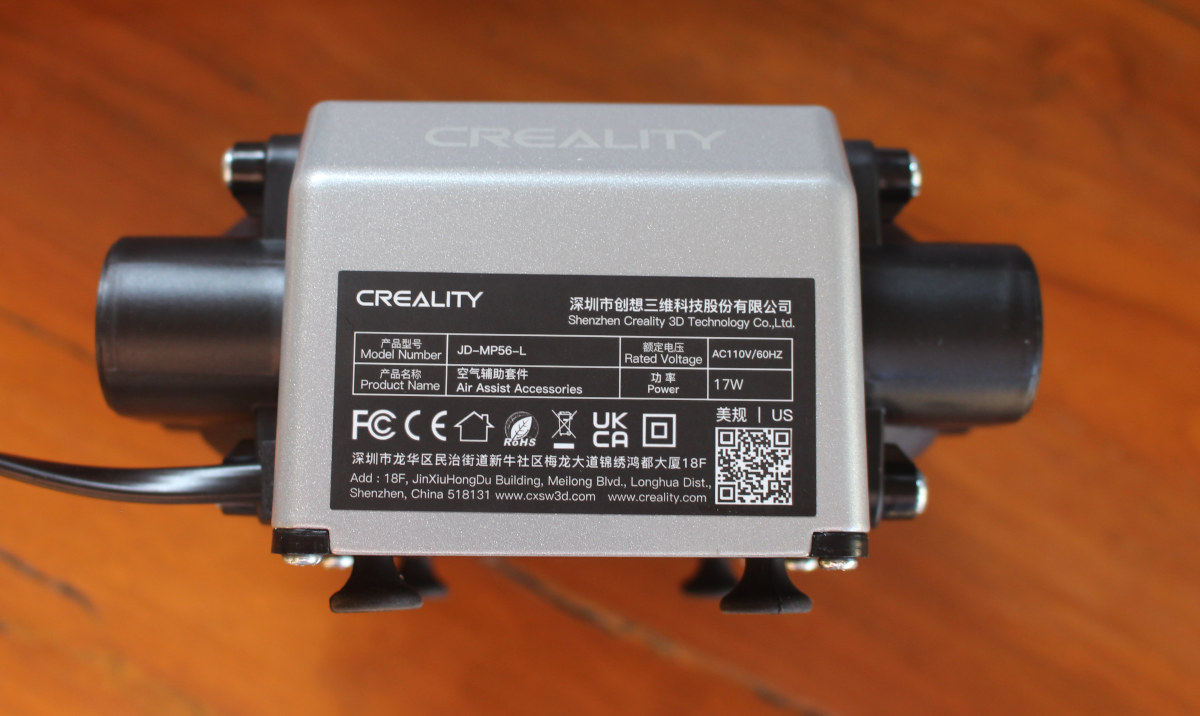

Модель в комплекте обозначена JD-MP56-L и обладает мощностью до 17 Вт. Ее настройка возможна благодаря энкодеру на кабеле питания.

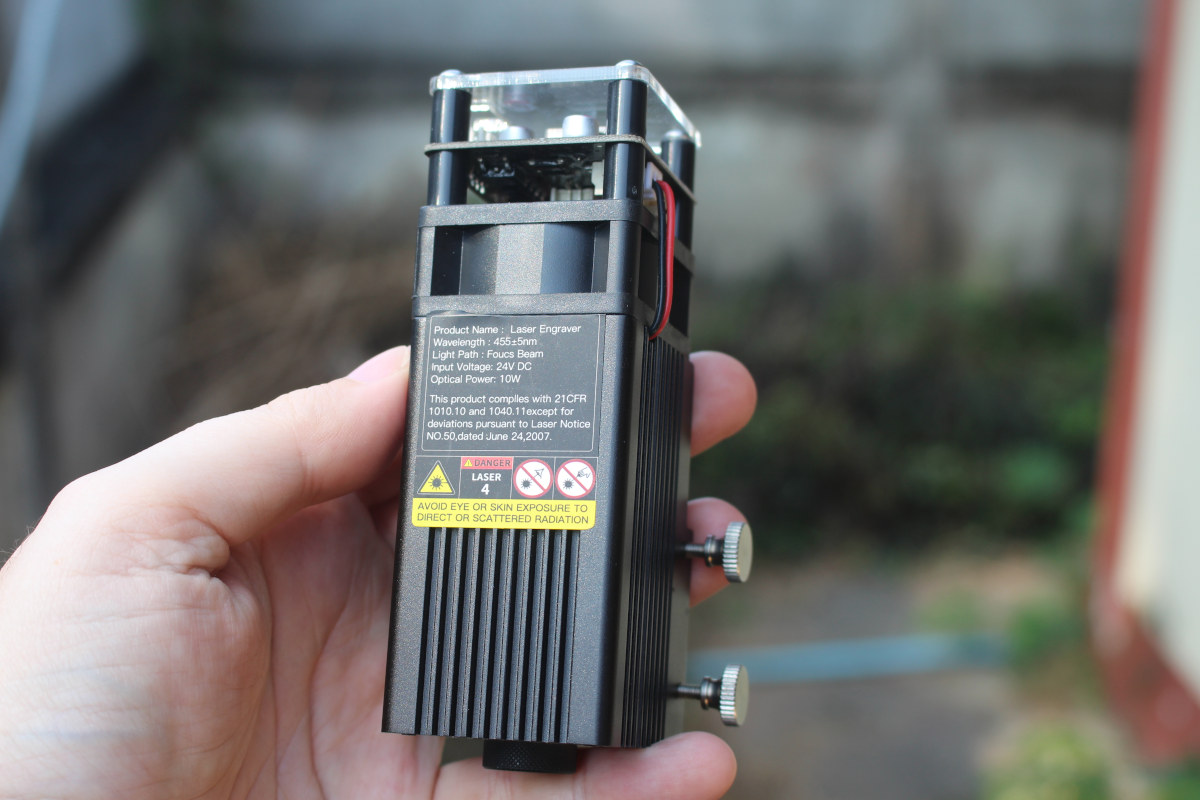

Сам лазерный модуль работает на длине волны 455 нм и обеспечивает до 10 Вт “оптической мощности”.
Самая большая посылка содержит непосредственно 3D-принтер Ender-3 S1 Pro, поставляемый частично собранным, с инструментами (металлический шпатель, кусачки) и всем необходимым для монтажа.

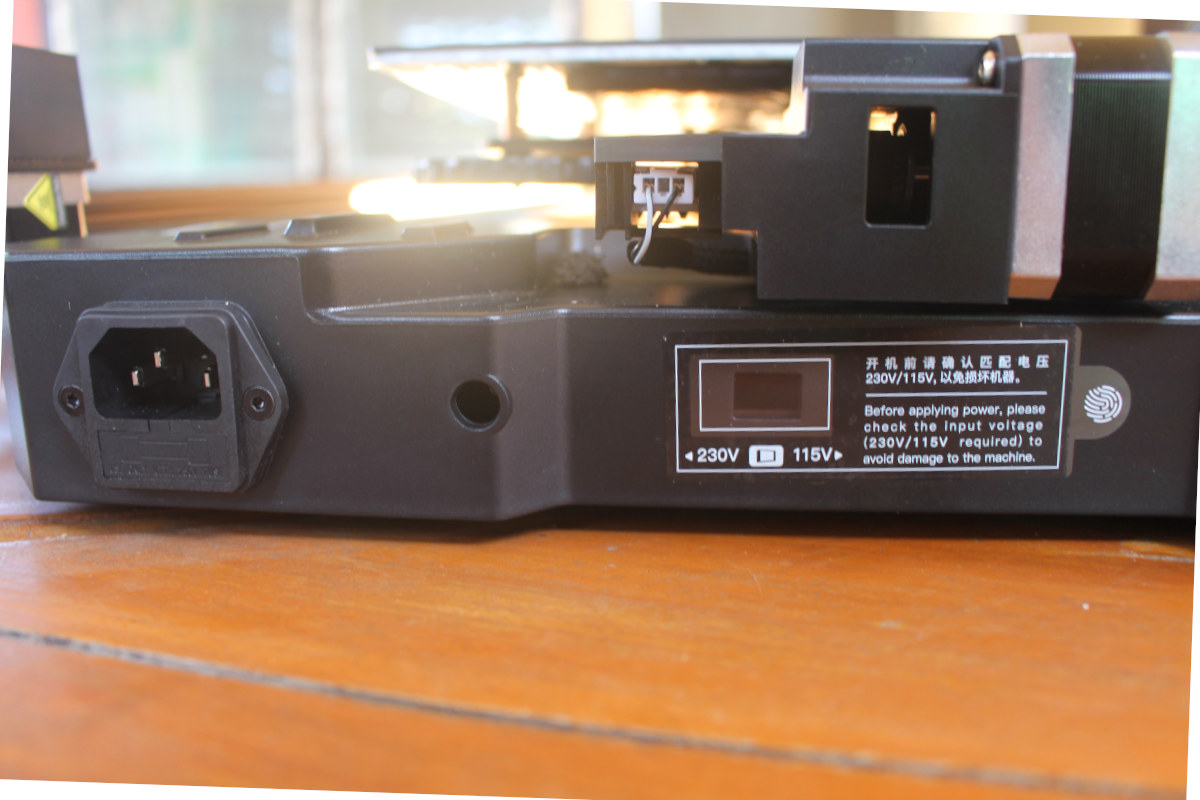

Устройство поддерживает входное напряжение 230 В или 115 В. Важно: переключение не автоматическое, перед подключением к сети необходимо убедиться в правильности установки напряжения. В данном экземпляре было выставлено 230 В, поэтому для работы в Таиланде изменений не потребовалось.
Сборка 3D-принтера Ender-3 S1 Pro

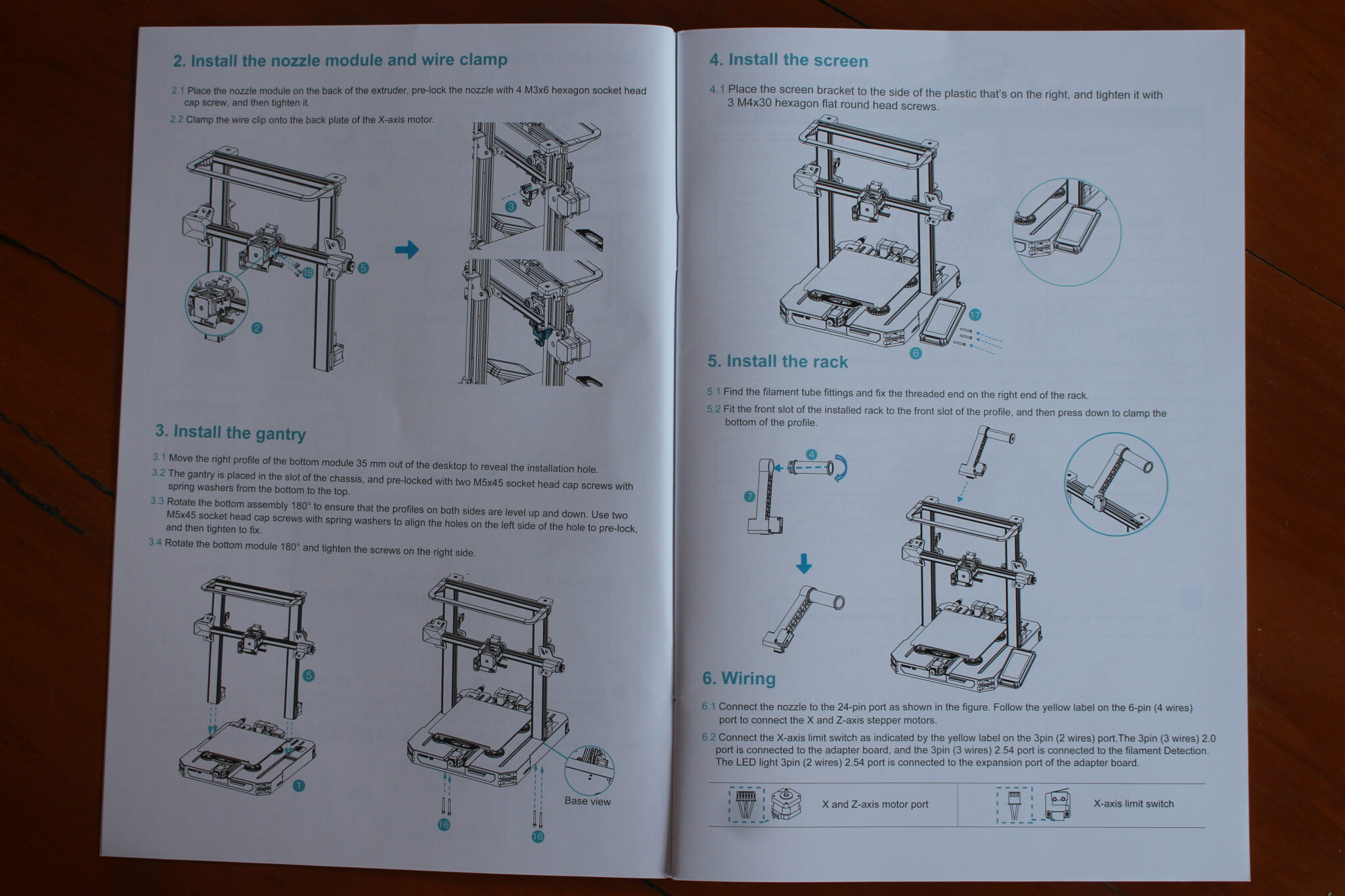

Принтер комплектуется руководством пользователя, где указано время сборки от 5 до 20 минут. Эта оценка оптимистична, если сборка Ender-3 S1 Pro не является вашей повседневной работой. Некоторые разделы руководства оказались сложными для понимания, полная сборка заняла около часа.
Первый шаг — установка хотэнда и его фиксация четырьмя винтами с шестигранной головкой.

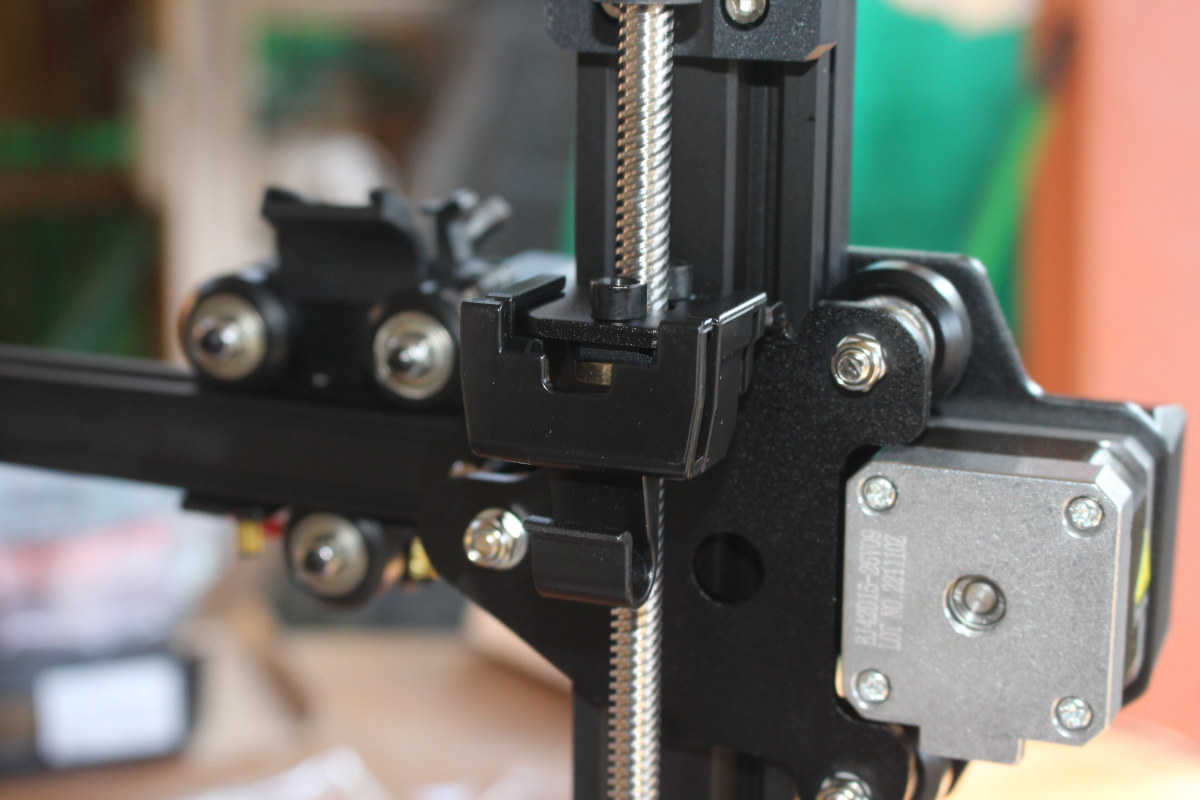

Далее необходимо закрепить кабельный зажим на двигателе X-оси.

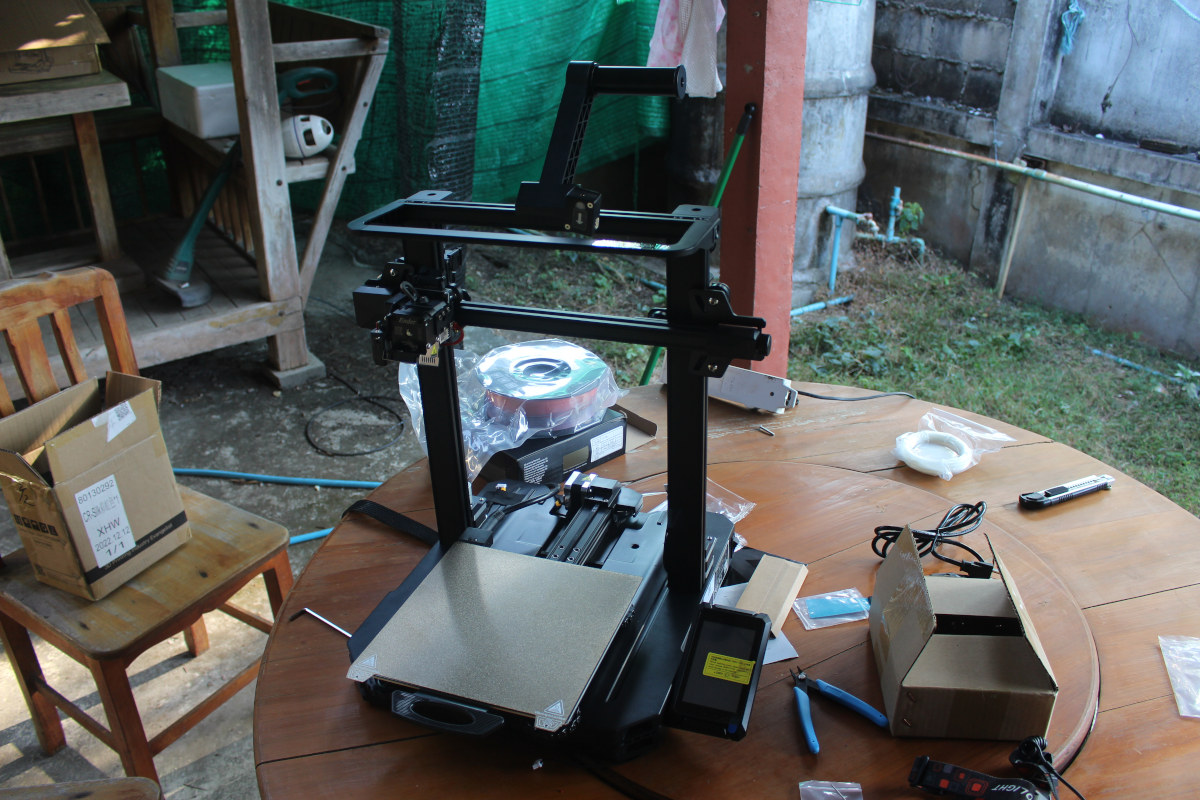

После этого выполняется монтаж портала с помощью четырех винтов с шестигранной головкой и пружинных шайб под модулем шасси. Затем устанавливаются дисплей управления и держатель филамента. Здесь потребовалось дополнительное время для точного выравнивания портала. Возникли сложности с позиционированием держателя экрана — один из винтов входил с трудом.
Финальный этап по инструкции — коммутация проводов. Необходимо проложить кабель через кабельный зажим
и подключить провода:
- 24-контактный кабель к верхней части хотэнда
- 6-контактные кабели для шаговых двигателей осей X и Z
- 3-контактный кабель для ограничителя оси X
- 3-контактный кабель для датчика филамента
- 3-контактный кабель (2 провода) для платы расширения
- Кабель для сенсорного экрана

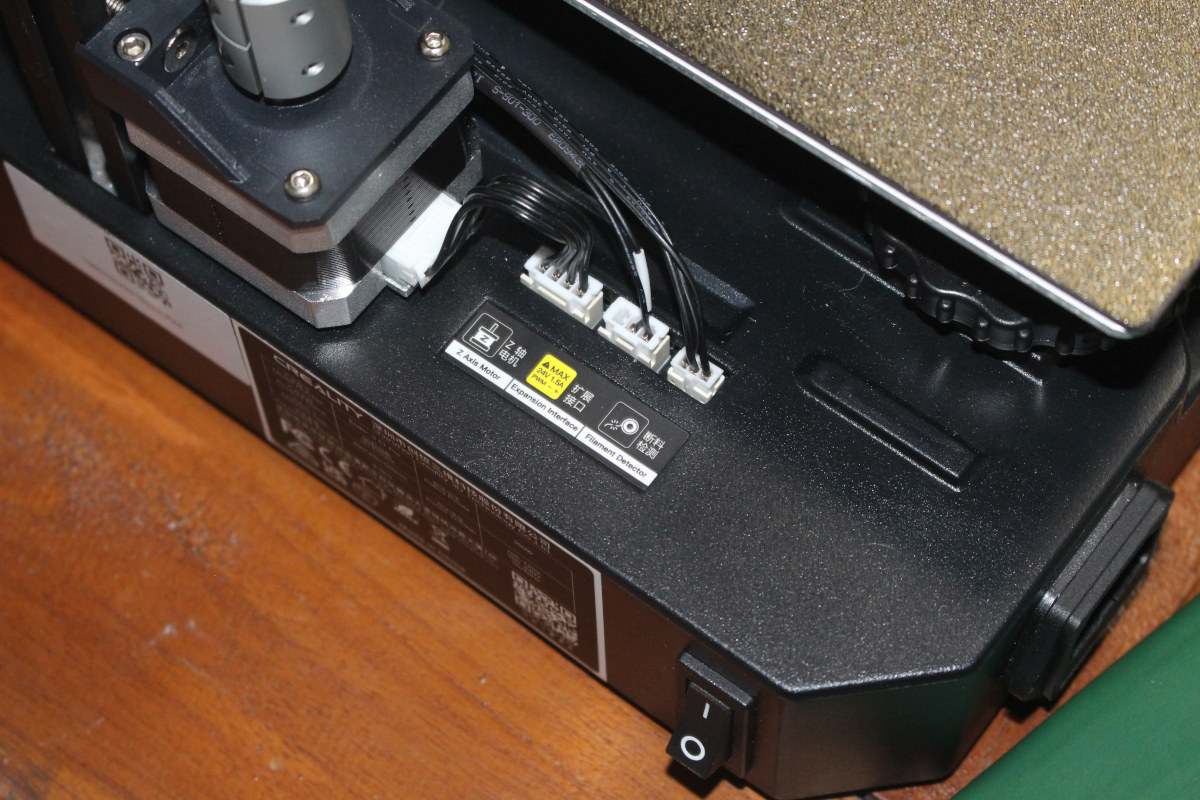

Большинство кабелей имеют четкие желтые метки, но потребовалось некоторое время для обнаружения кабелей датчика филамента и интерфейса расширения, поскольку они были скрыты в левой штанге портала.

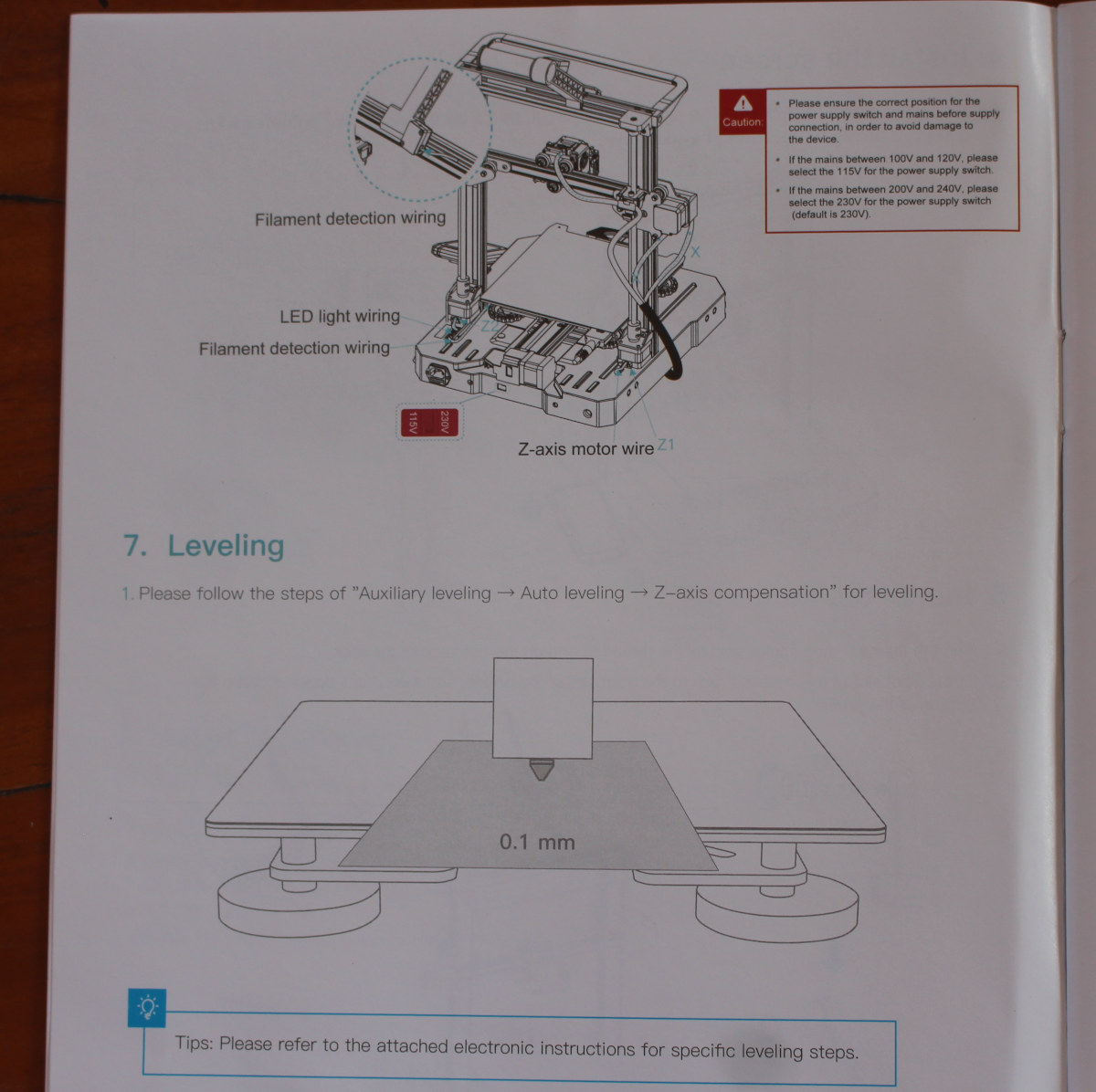

Инструкция пользователя завершается на этом этапе, а последующие шаги — выравнивание и установка филамента — доступны исключительно в электронном виде . Эти действия будут выполнены позже, так как сначала необходимо проверить лазерный модуль, освободить место на рабочем столе и завершить обзор лазерного гравера TS2.

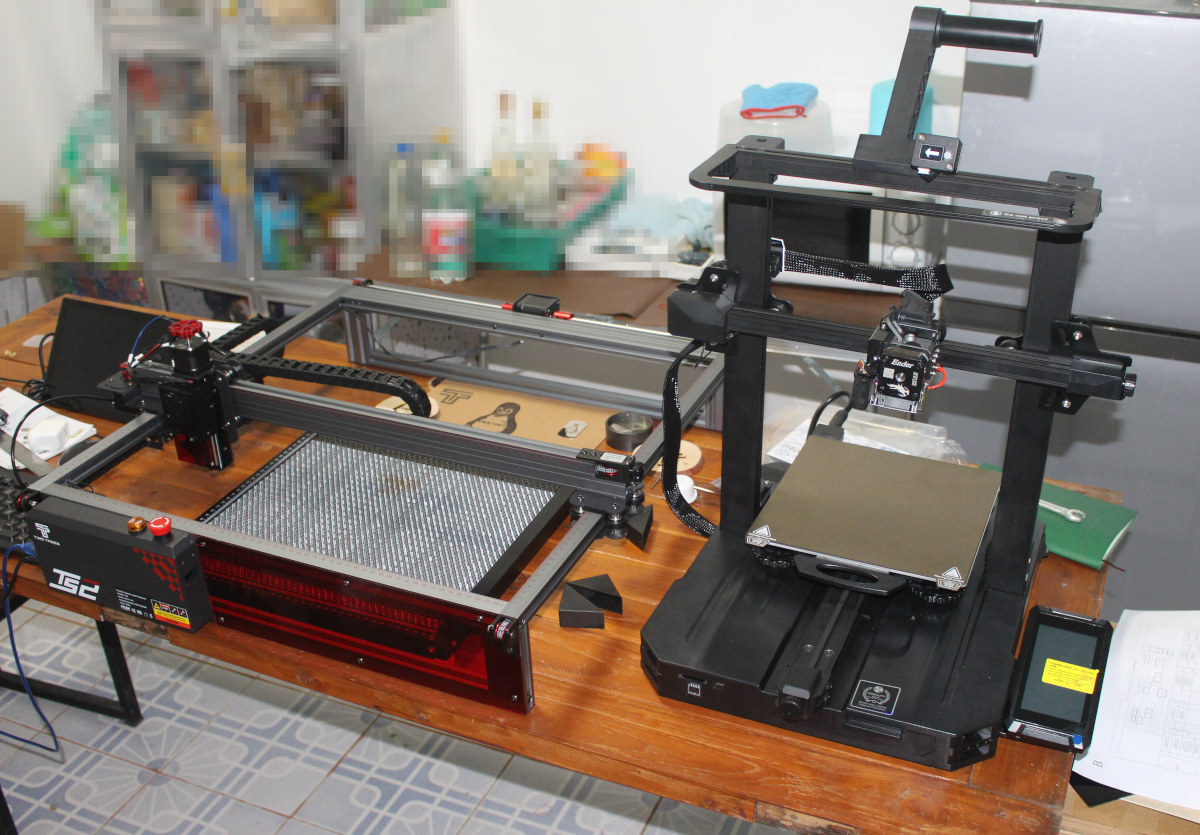

Хотя использование устройства 2-в-1 для 3D-печати и лазерной гравировки экономит пространство, область гравировки значительно уменьшена по сравнению с традиционными лазерными граверами. Для людей, проживающих в ограниченных пространствах (например, в 8-метровых комнатах Гонконга), такое решение может быть оправдано.
Сборка системы воздушной поддержки и лазерного модуля

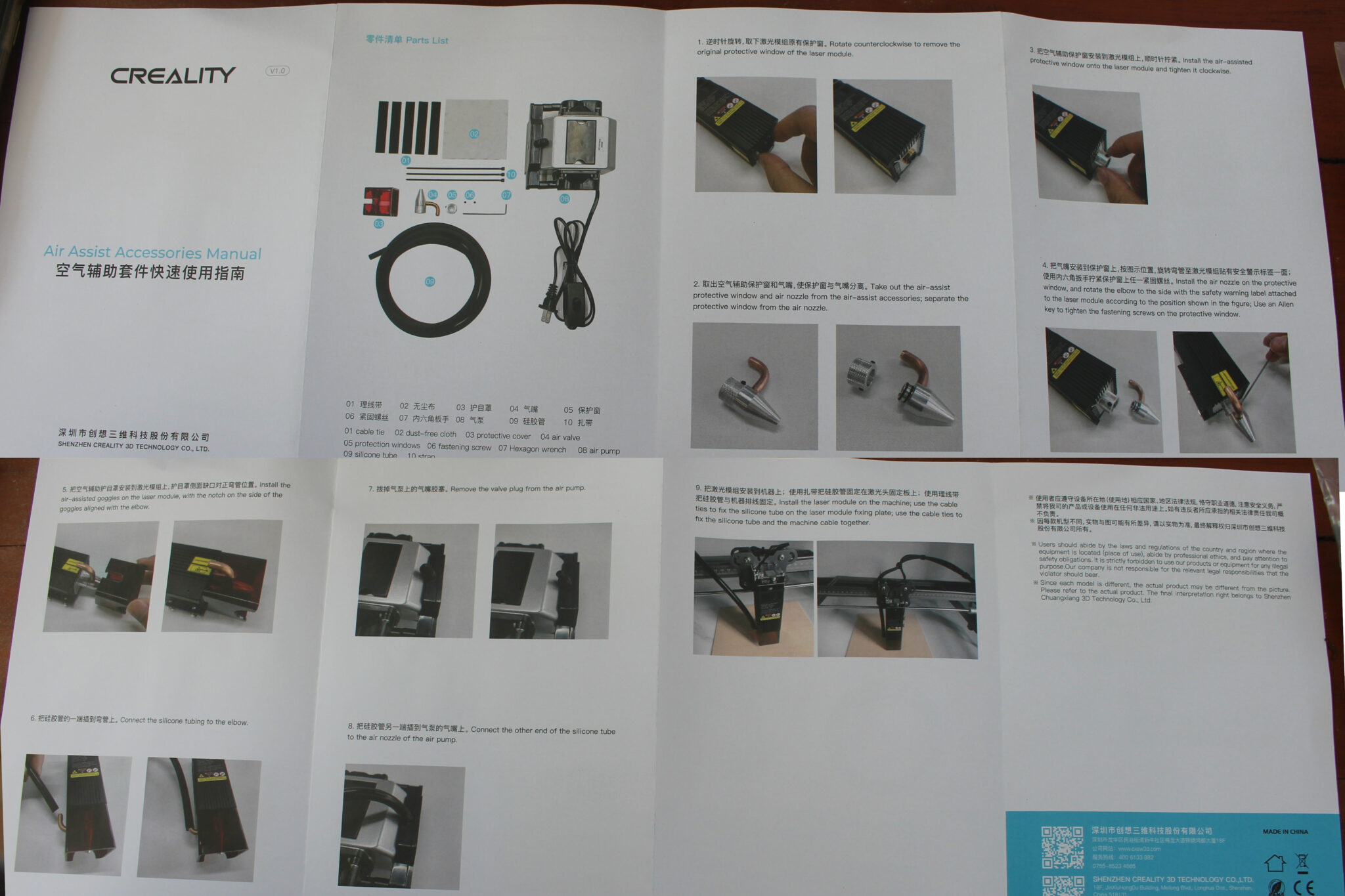

В то время как 3D-принтер комплектуется многоязычной инструкцией по основной сборке (хотя и неидеальной), лазерный модуль поставлялся без документации. Сборку начали с подключения лазерного модуля к системе воздушной поддержки, используя приложенные инструкции.

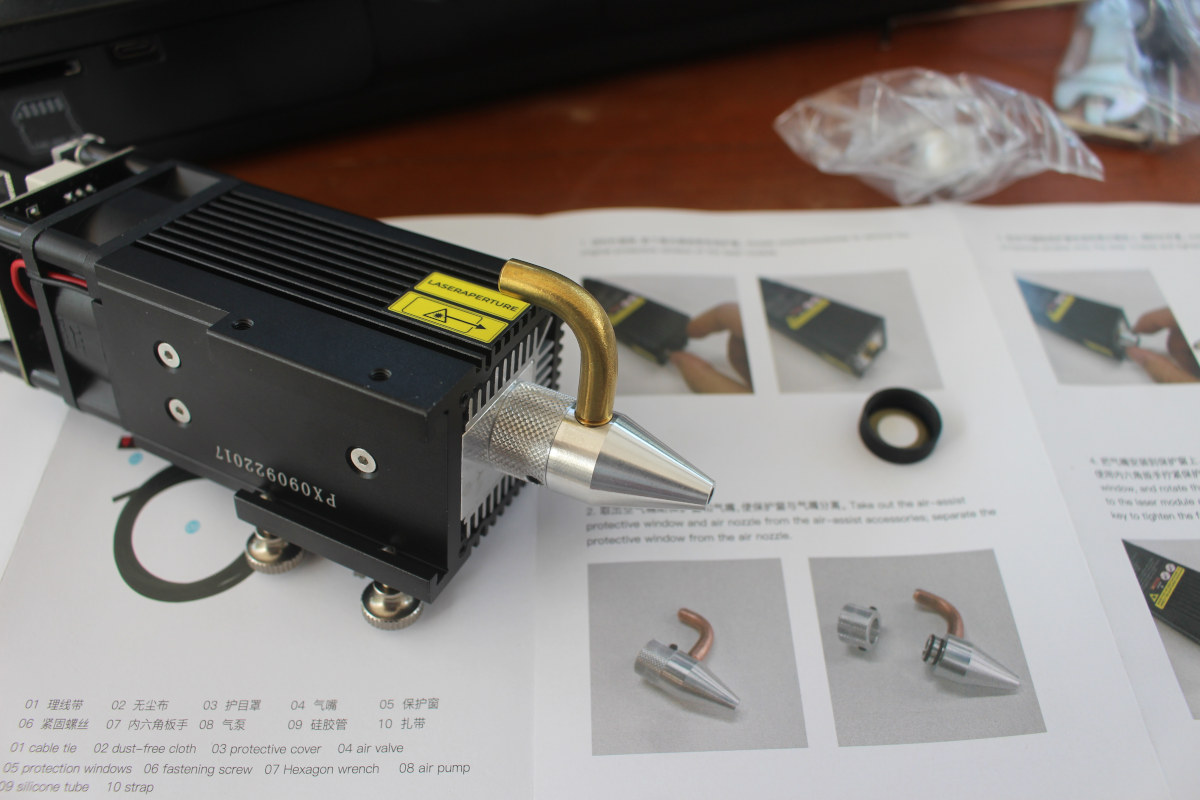

Требовалось снять защитное окно лазерного модуля, установить вместо него защитное окно и воздушное сопло системы воздушной поддержки, обеспечив совмещение трубки с желтой предупреждающей наклейкой, после чего зафиксировать конструкцию на лазерном модуле затяжкой двух боковых винтов.

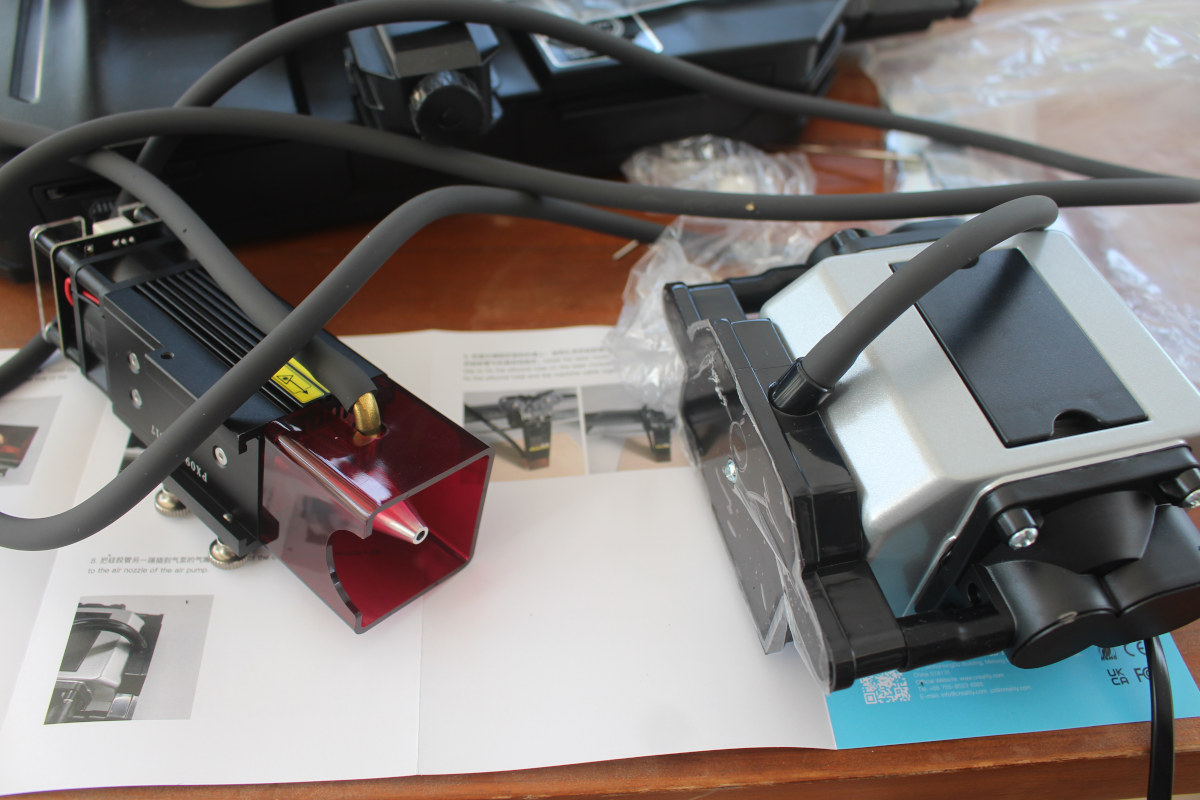

Следующим шагом стала установка магнитного защитного кожуха лазера (красный) и силиконовой трубки между лазерным модулем и устройством воздушной поддержки.
Эта часть выполняется легко. Однако для установки лазерного модуля на 3D-принтер потребовалось найти дополнительную документацию онлайн .

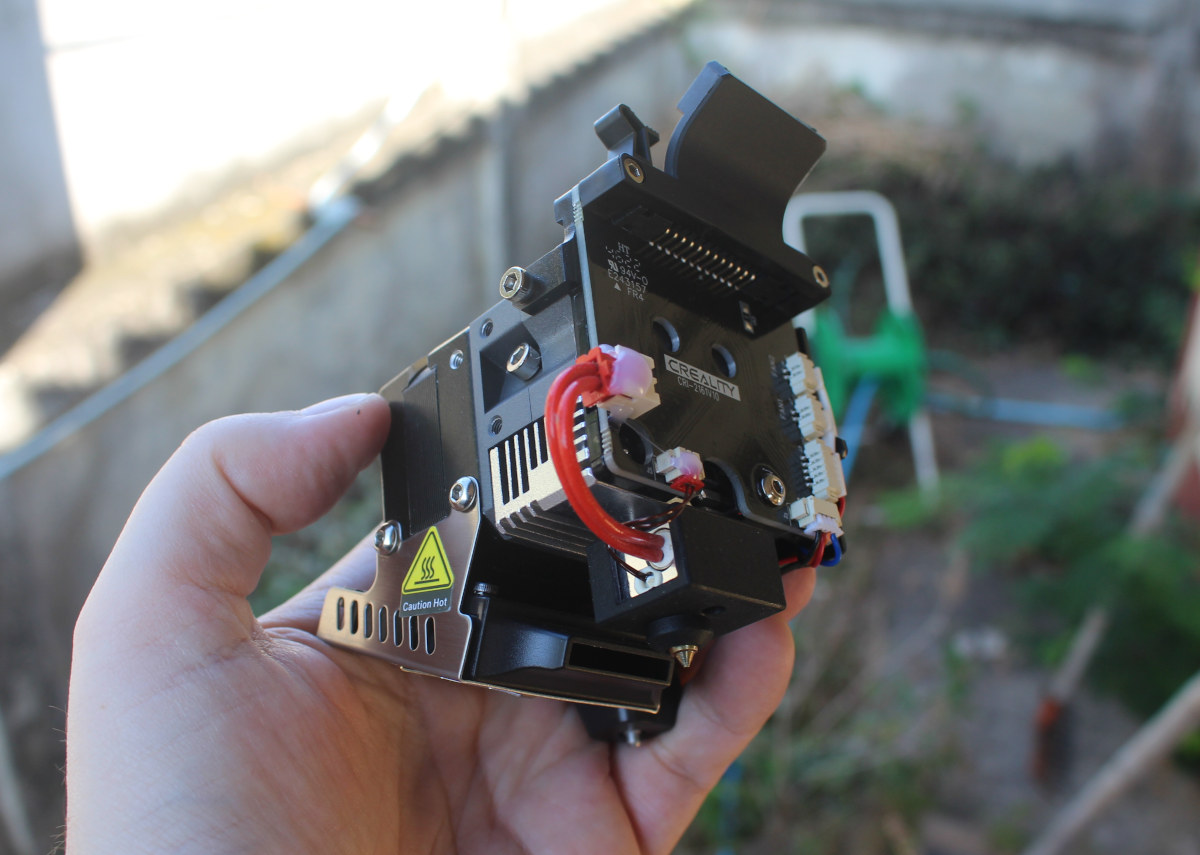

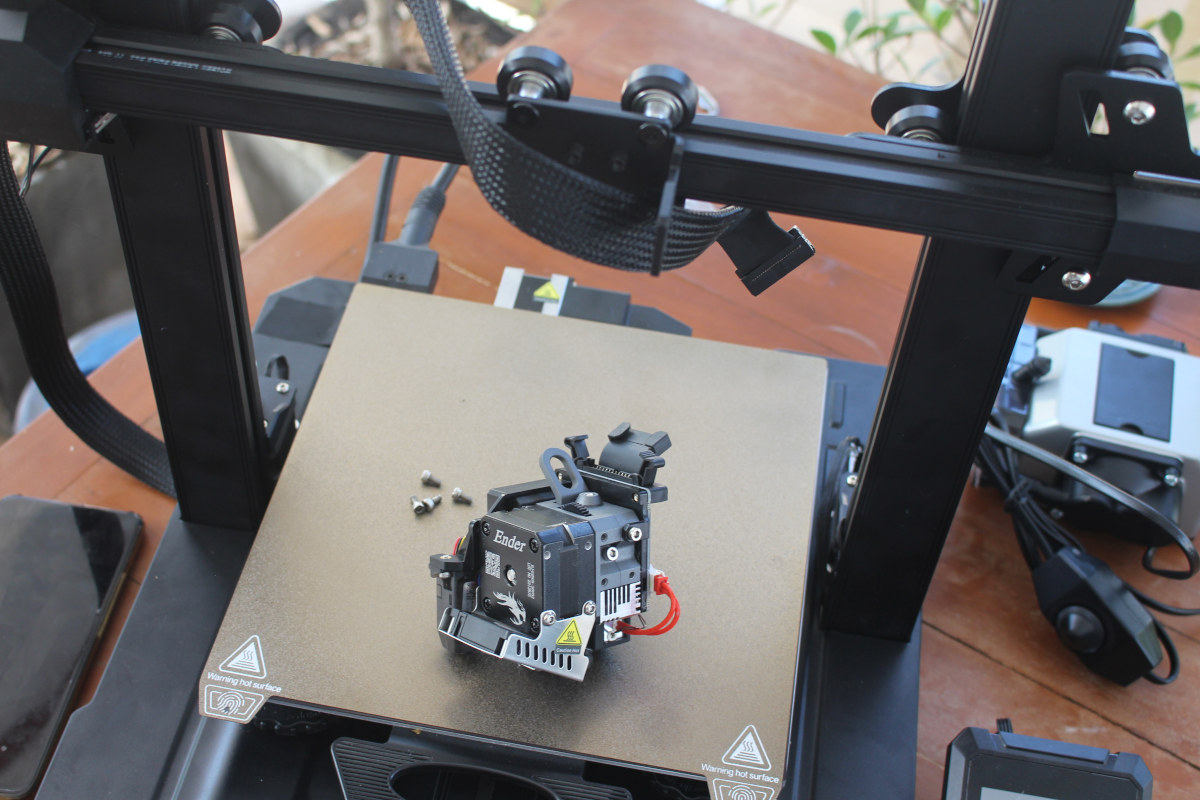

Согласно инструкциям, отключили 24-контактный кабель от хотэнда и сняли хотэнд с портала. Подобная процедура не оптимальна — при частом выполнении возрастает риск потери крепежных элементов. Впоследствии выяснилось, что PDF-документ предназначался для другой модели принтера, и представители Creality рекомендовали обратиться к видеоматериалу . Такой способ изучения инструкций не предпочтителен, но оказался эффективным.

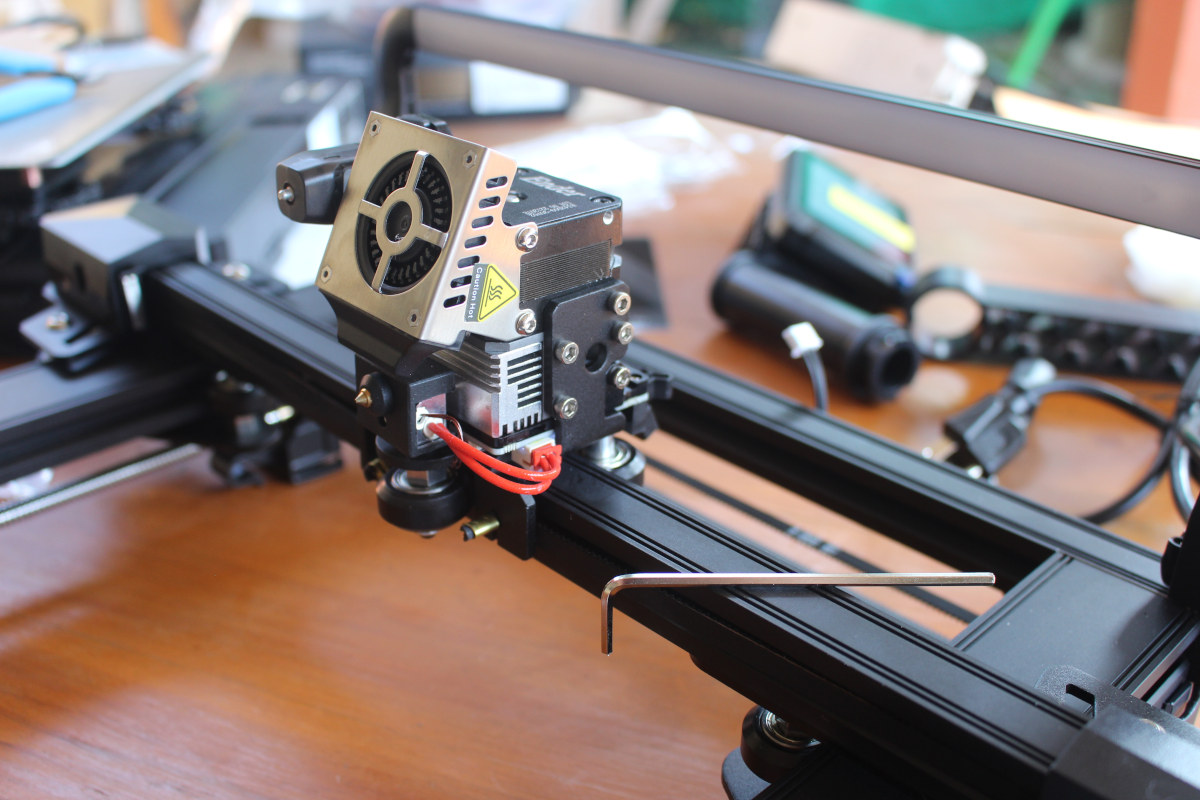

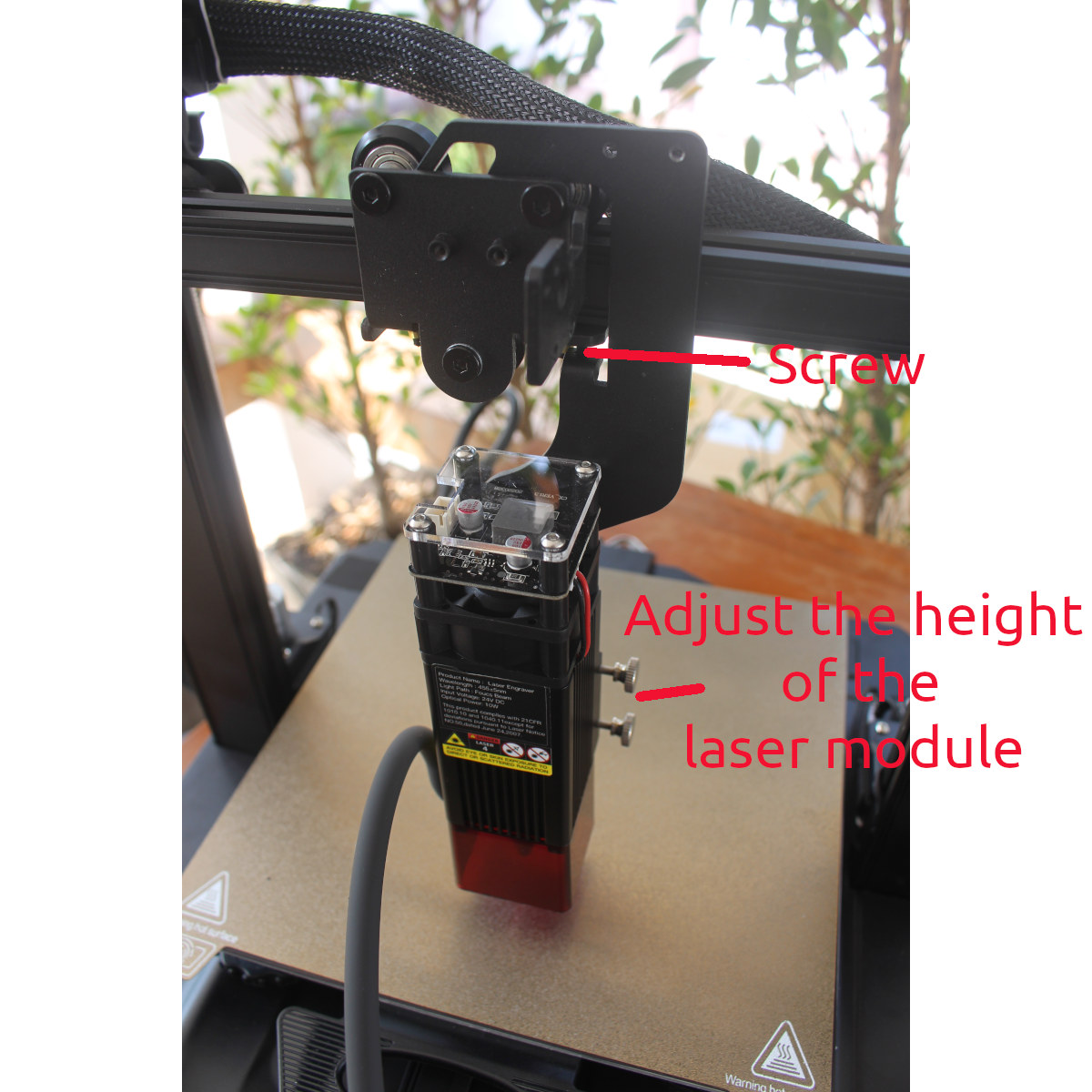

Лазерный модуль необходимо вставить в монтажную пластину, затем установить пластину на ось X и закрепить винтом, как показано на фото. Вертикальное положение регулируется вручную с последующей фиксацией двумя барашковыми винтами по бокам. Отсутствие датчика фокусировки лазера по оси Z (аналогичного TS2) требует ручной настройки с использованием инструментов из комплекта лазерного модуля.

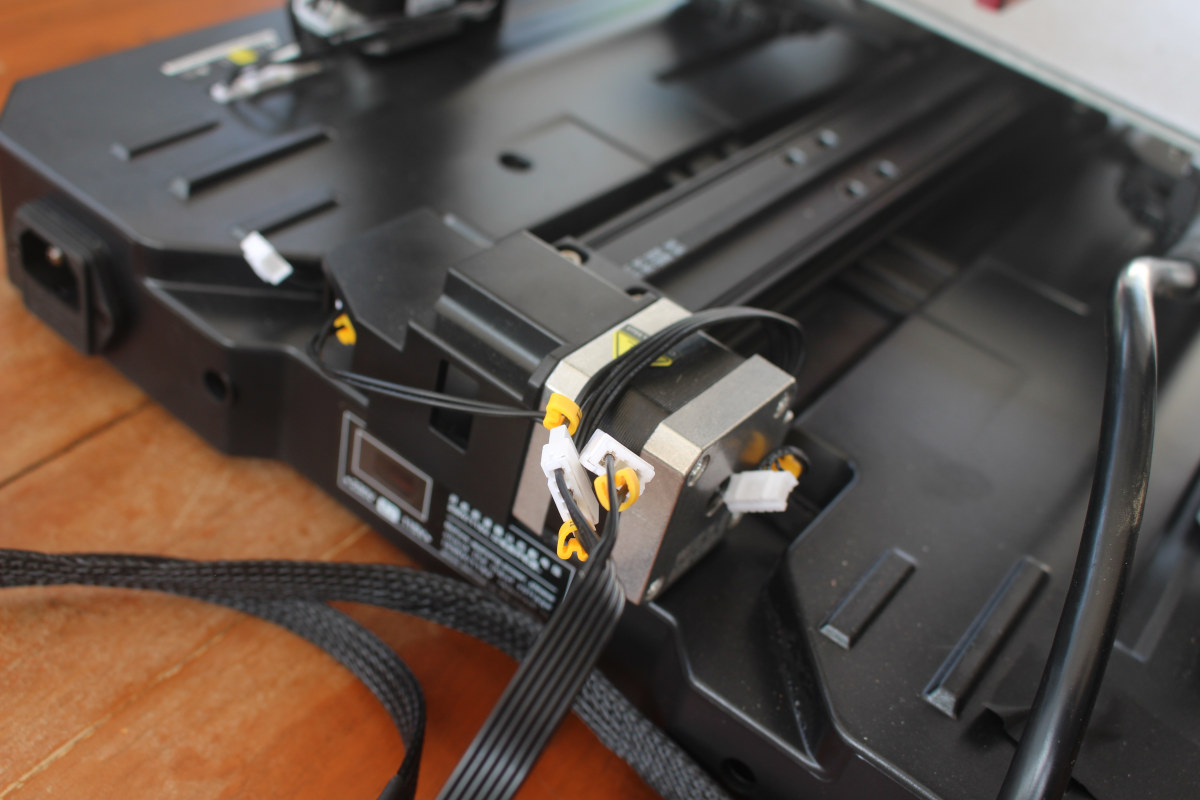

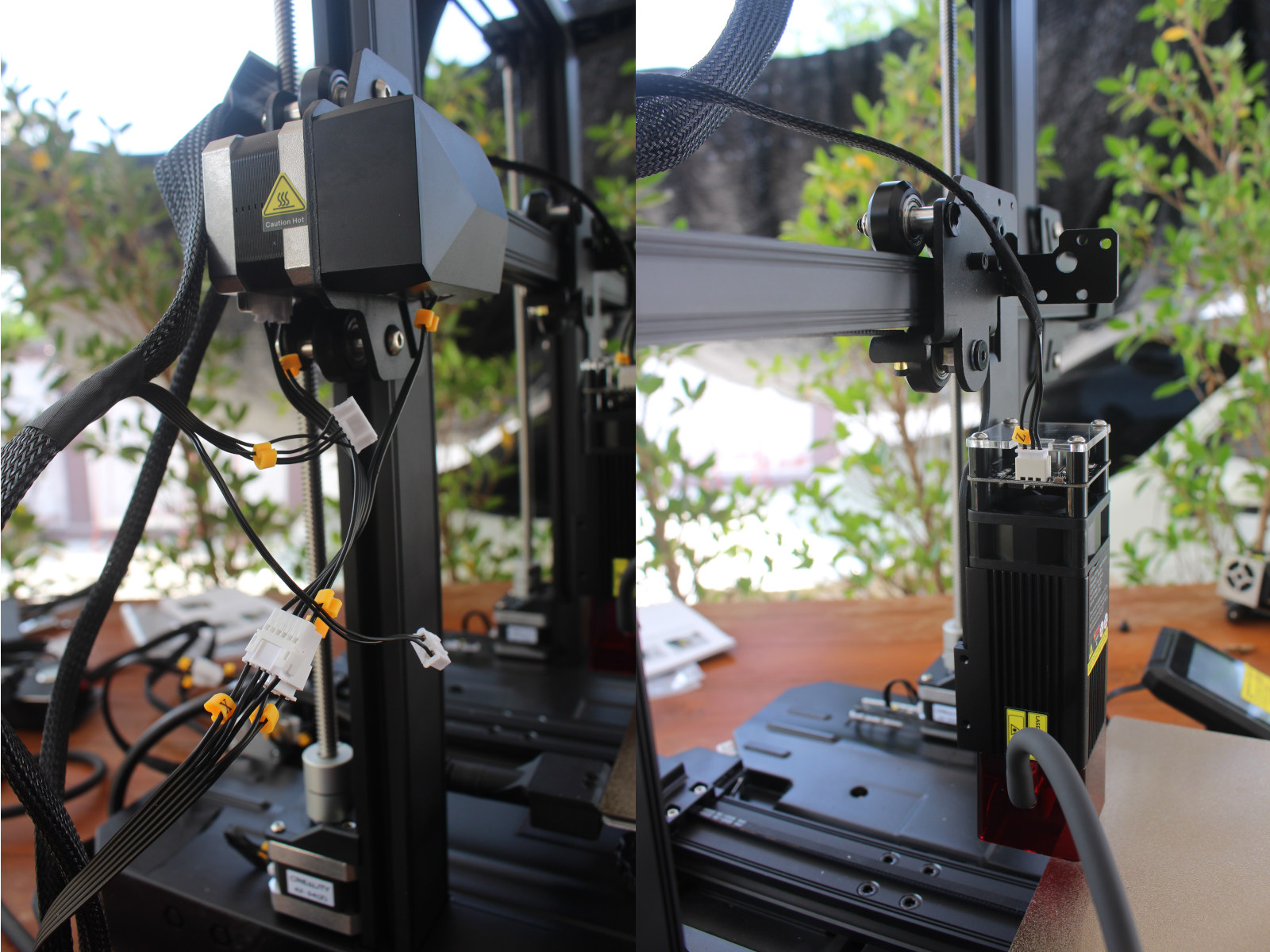

Провода шаговых двигателей и концевых выключателей осей X и Y необходимо заменить на кабели от контроллера лазерного модуля Falcon. Кабель с маркировкой Z подключается непосредственно к лазерному модулю.
Прямое подключение/отключение кабелей к шаговым двигателям не рекомендуется из-за риска повреждения разъемов при частом использовании. Короткие переходные кабели позволяют в дальнейшем подключать 3D-принтер через них, минуя прямое соединение с двигателями.

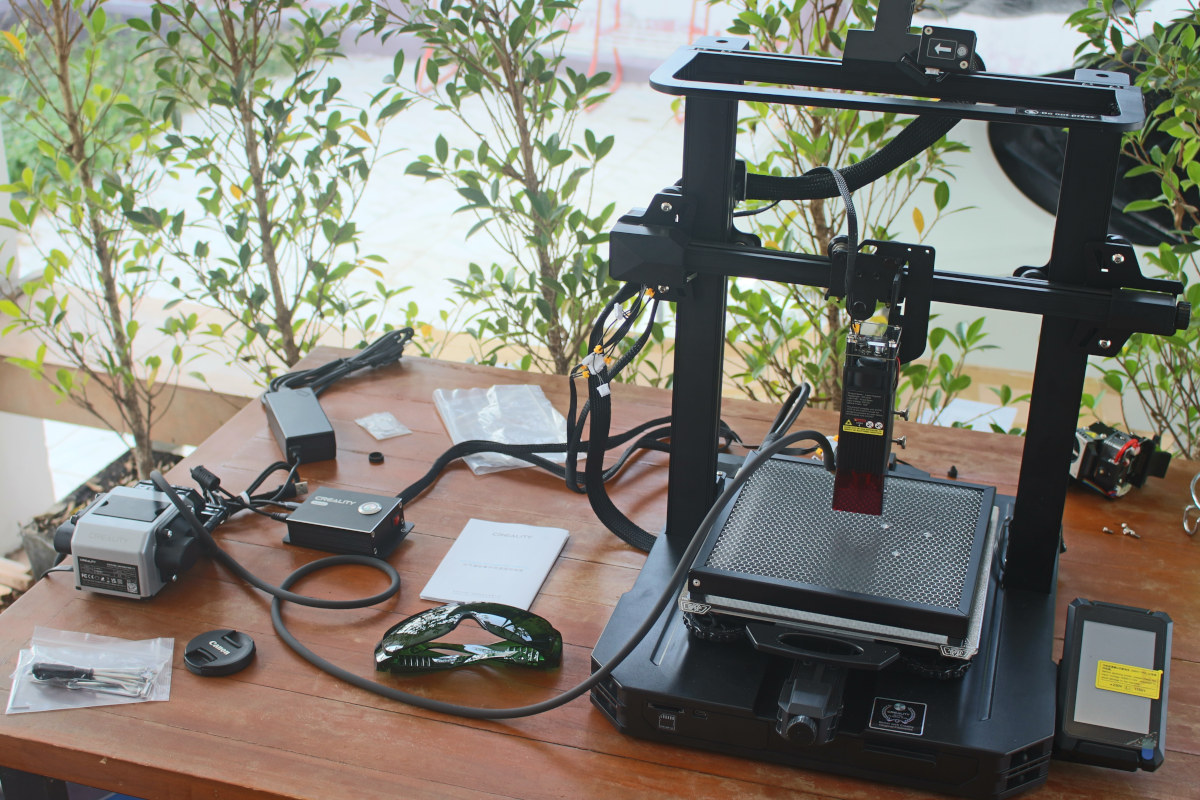

Так выглядит результат преобразования 3D-принтера в лазерный гравер. В комплект входят кабельные стяжки и органайзер (не использованы на фото). Несмотря на преимущества комбинированного устройства, переключение между режимами в данной реализации требует значительных усилий. Более интегрированная система с единым контроллером и быстрым (менее минуты) механизмом смены лазерного модуля и хотэнда была бы предпочтительнее. Тем не менее, Creality Ender-3 S1 Pro 2-в-1 остается практичным решением для малогабаритных помещений при условии заявленной производительности, что будет проверено во второй части обзора.
Благодарим Creality за предоставленный для тестирования Ender-3 S1 Pro с 10-ваттным лазерным модулем и системой воздушной поддержки. 3D-принтер доступен за $479 в фирменном магазине или на Amazon . Лазерный модуль Creality 10W стоит $199 , а система воздушной поддержки CR-Laser Falcon — $79 . Полный комплект с 1 кг филамента CR-PLA оценивается примерно в $780.
